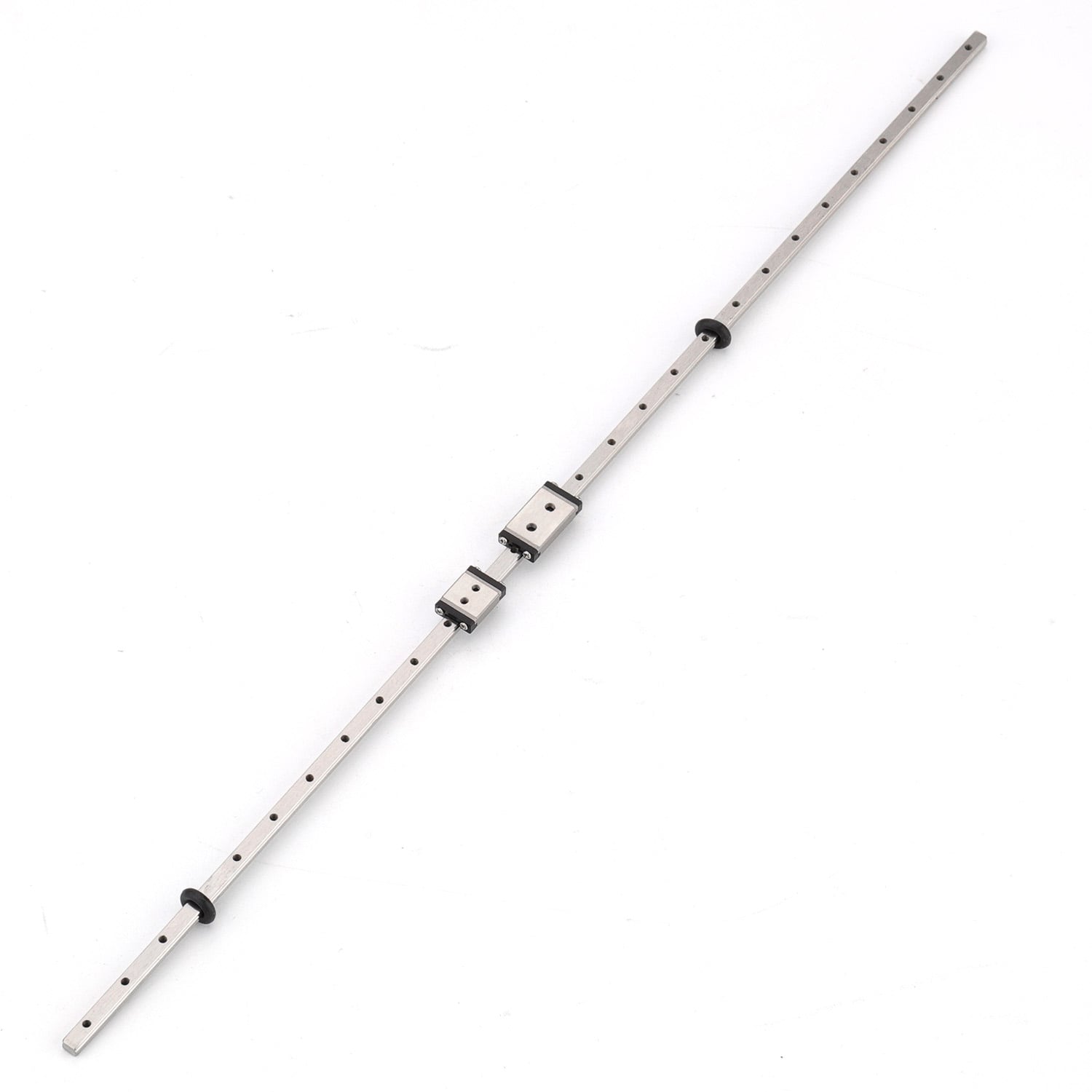

Nel mondo della trasmissione lineare, la Serie MGN è sinonimo di guide micro. Tra queste, MGN3 —essendo la più piccola e più difficile da produrre specifica della serie—rappresenta l'apice della "miniaturizzazione" tra le guide lineari prodotte in serie.
Quando lo spazio disponibile per il vostro progetto è misurato in millimetri, ma non potete rinunciare all'accuratezza, MGN3 è spesso l'unica scelta possibile.
Il numero "3" nella denominazione MGN3 indica una larghezza della rotaia di soli 3mm . Per dare un riferimento visivo, è più stretto di un connettore USB-C standard.
Larghezza della rotaia (W): 3mm
Altezza di montaggio (H): Tipicamente compresa tra 4 mm e 4,5 mm (incluso il blocco).
Fori di montaggio: Estremamente ridotto, richiede solitamente viti micro M1.6 o più piccole.
Materiale: Poiché le dimensioni sono troppo ridotte per permettere una protezione efficace contro la ruggine dell'acciaio standard per cuscinetti, le rotaie e i blocchi MGN3 di qualità sono quasi sempre forniti di serie in Acciaio inossidabile martensitico (ad esempio, SUS440C) per resistenza alla corrosione.
Nonostante il volume ridottissimo, l'MGN3 mantiene la struttura fondamentale di una guida di precisione.
Design a contatto ad arco gotico:
Utilizza un design a circolazione di sfere su due file. L'interfaccia di contatto tra le sfere e la pista forma un arco gotico, creando un contatto a quattro punti con angolo di 45°.
Perché è Questo Importante? Questo design permette alla guida di sopportare carichi uguali in tutte e quattro le direzioni (su, giù, sinistra, destra) mantenendo un'elevata rigidità anche in uno spazio estremamente ridotto.
Sistema di circolazione delle sfere:
Il blocco contiene sfere microscopiche in acciaio (diametro solitamente inferiore a 0,8 mm), tappi terminali e percorsi di ritorno. Questa è la parte più complessa del processo produttivo; anche la minima bava può causare inceppamenti.
MGN3 non è progettato per sostenere carichi elevati; è progettato per movimenti precisi in condizioni di limitato spazio disponibile .
Dispositivi Medici: Meccanismi di avanzamento dell'endoscopio, organi terminali per robot chirurgici mini-invasivi e sistemi di micro-iniezione negli analizzatori del sangue.
Semiconduttori & Ottica: Moduli di messa a fuoco per micro-lenti, stazioni di prova per chip.
Micro Robotica: Giunti bionici per dita robotiche, controllo gimbal per micro droni.
Dispositivi portatili: Meccanismi di scorrimento in alcuni strumenti di misura portatili di alta gamma.
Se decidi di utilizzare l'MGN3 nel tuo progetto, attieniti rigorosamente ai seguenti punti. Si tratta di lezioni apprese da innumerevoli fallimenti ingegneristici:
Manipolare un MGN3 è come eseguire una "chirurgia" meccanica.
Non rimuovere mai il blocco casualmente: Le sfere dell'MGN3 sono microscopiche e prive dei robusti elementi di ritenzione presenti nelle guide più grandi. Una volta che il blocco scivola via dalla rotaia, le sfere si disperderanno quasi certamente ed è praticamente impossibile reinstallarle manualmente.
Deve essere utilizzata una "Rotaia Fittizia": Se è necessario procedere allo smontaggio, è obbligatorio utilizzare l'attrezzo in plastica fornito per l'inserimento (rotaia fittizia) per mantenere le sfere in posizione.
A causa della sua ridotta rigidità intrinseca (essendo estremamente sottile), il modello MGN3 dipende fortemente dalla precisione della base di montaggio .
Se la superficie di montaggio non è perfettamente piana, il serraggio delle viti costringerà la rotaia a piegarsi e deformarsi, causando un funzionamento del carrello con attrito elevato o addirittura il bloccaggio.
Scelta del lubrificante: Non utilizzare grasso ad alta viscosità. Per il modello MGN3, un grasso denso genera una notevole resistenza viscosa a causa delle dimensioni ridottissime delle sfere. Si raccomanda l’uso di olio per strumenti di precisione a bassa viscosità .
Impatto del precarico: A questa scala, l'effetto del precarico sull'attrito è amplificato. In generale, si raccomanda di scegliere ZF (gioco microscopico) o Z0 (precarico nullo) classi di precarico. A meno che non vi sia un requisito estremo di rigidità, evitare le classi di precarico elevate.
| Caratteristica | MGN3 | MGN7 / MGN9 | MGN12 |
| Larghezza della rotaia | 3mm | 7 mm / 9 mm | 12mm |
| Uso Comune | Micro-medico, Ottica di precisione | stampanti 3D (Voron0), Piccola automazione | stampanti 3D, fresatrici CNC da tavolo |
| Capacità di Carico | Molto basso (solo movimento) | Medio | Alto |
| Difficoltà di installazione | Un'altissima (livello di microchirurgia) | Medio | - Facile. |
| Prezzo | Alto (premium per la difficoltà di produzione) | Accessibile (produzione di massa) | A prezzi accessibili |
Il MGN3 micro guida lineare è un capolavoro della produzione di precisione. Sebbene abbia una capacità di carico limitata ed esiga un ambiente di installazione estremamente controllato, rappresenta una soluzione insostituibile per ottenere guida lineare entro spazi ultra-compatti .
Consigli per i progettisti: A meno che lo spazio non sia effettivamente compresso al limite (ad esempio, lo spessore totale del dispositivo deve essere inferiore a 10 mm), di solito è consigliabile dare la priorità a MGN5 o MGN7 , poiché offrono significativi miglioramenti nella praticità operativa e nella robustezza del carico.
