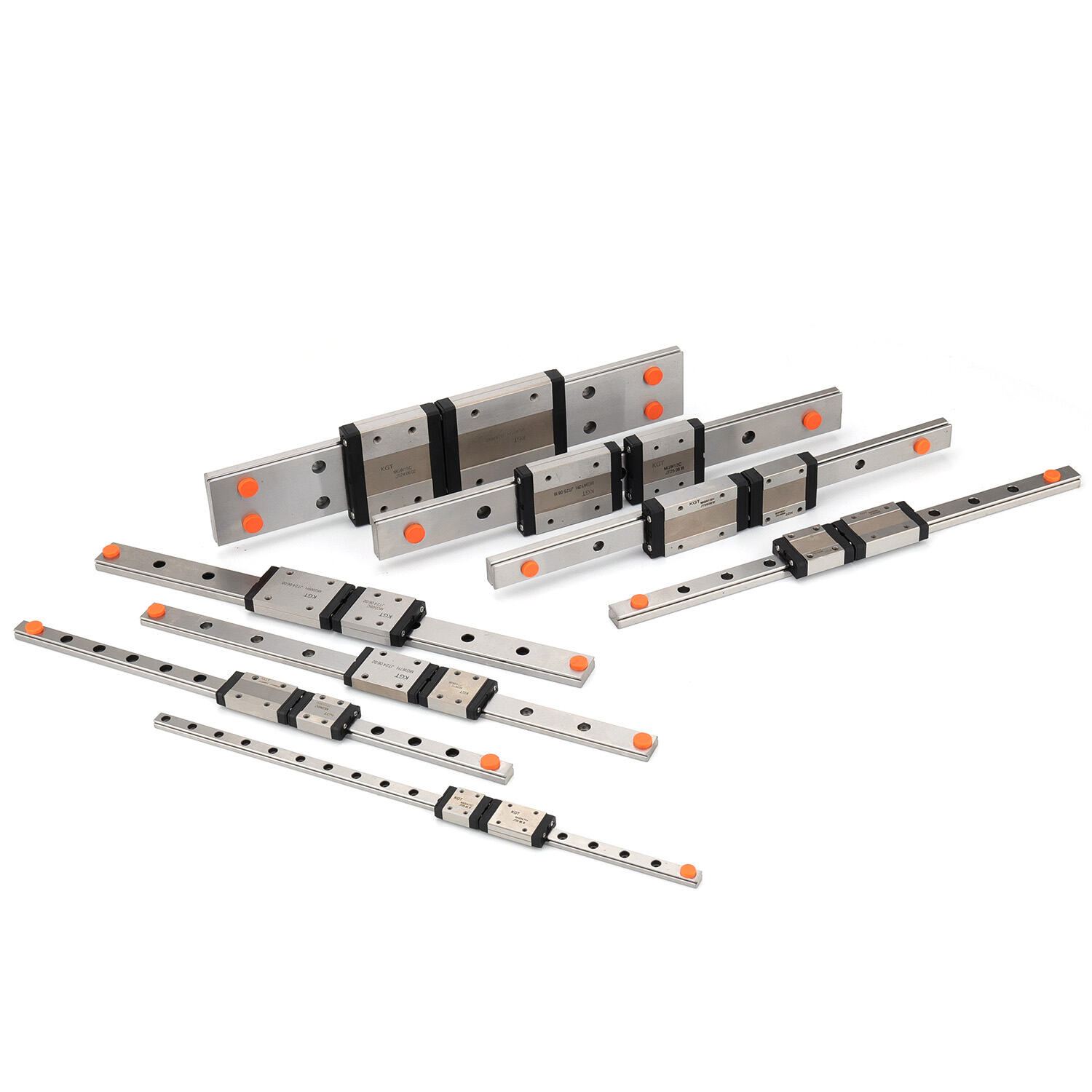

Progettati per ambienti umidi: guide lineari personalizzate con telai in acciaio inossidabile e aste cromate.

I sistemi di automazione industriale che operano in ambienti umidi affrontano sfide uniche che richiedono componenti specializzati in grado di resistere all'umidità, alla corrosione e alla contaminazione. Una guida lineare progettata per tali condizioni deve integrare materiali avanzati e soluzioni ingegneristiche per mantenere precisione e affidabilità nel corso di lunghi periodi. Telai in acciaio inossidabile abbinati a barre cromate rappresentano lo standard di riferimento per le applicazioni di movimento lineare in cui la resistenza ambientale è fondamentale.

Gli impianti produttivi nelle regioni costiere, gli stabilimenti per la lavorazione degli alimenti, le linee di produzione farmaceutica e i sistemi di automazione esterni si trovano spesso ad affrontare livelli di umidità che possono compromettere i componenti standard per il movimento lineare. Gli assiemi tradizionali per guide lineari spesso presentano guasti prematuri quando esposti a umidità costante, causando un aumento dei costi di manutenzione e tempi di fermo operativi. L’integrazione di materiali resistenti alla corrosione e di rivestimenti protettivi diventa essenziale per mantenere le prestazioni del sistema e prolungare la durata dei componenti in queste applicazioni impegnative.

Le moderne applicazioni industriali richiedono sistemi di guide lineari in grado di operare in modo affidabile in condizioni ambientali diversificate, preservando al contempo tolleranze strette e caratteristiche di movimento fluide. La scelta dei materiali appropriati, dei trattamenti superficiali e delle tecnologie di tenuta influisce direttamente sulle prestazioni a lungo termine e sulla convenienza economica dei sistemi automatizzati impiegati in ambienti sfidanti.

Selezione dei Materiali per la Resistenza alla Corrosione

Costruzione del Telaio in Acciaio Inossidabile

Le strutture in acciaio inossidabile offrono un’eccezionale resistenza alla corrosione e un’elevata integrità strutturale per le applicazioni di guide lineari in ambienti umidi. Il contenuto di cromo nell’acciaio inossidabile forma uno strato passivo di ossido che protegge naturalmente contro la penetrazione dell’umidità e gli attacchi chimici. Questa protezione intrinseca elimina la necessità di rivestimenti aggiuntivi, che potrebbero usurarsi o degradarsi nel tempo, garantendo prestazioni costanti per tutta la durata del componente.

L’acciaio inossidabile grado 316 offre una resistenza alla corrosione superiore rispetto ai comuni gradi 304, in particolare negli ambienti contenenti cloruri o composti acidi. Il contenuto di molibdeno nell’acciaio inossidabile 316 ne potenzia la capacità di resistere alla corrosione da pitting e da fessurazione, rendendolo ideale per applicazioni marine e negli impianti di lavorazione chimica. I produttori di guide lineari specificano spesso l’acciaio inossidabile 316 per applicazioni critiche in cui un guasto potrebbe comportare gravi conseguenze in termini di sicurezza o di impatto economico.

Le proprietà meccaniche dei telai in acciaio inossidabile contribuiscono alla rigidità complessiva e alla precisione dell’insieme di scorrimento lineare. A differenza delle alternative in alluminio o in acciaio al carbonio, l’acciaio inossidabile mantiene le proprie caratteristiche di resistenza al variare della temperatura, garantendo al contempo un’eccellente stabilità dimensionale. Questa stabilità assicura che l’accuratezza di posizionamento rimanga costante anche in presenza di fluttuazioni delle condizioni ambientali durante i cicli operativi.

Tecnologia dei tiranti cromati

I tiranti cromati rappresentano un componente fondamentale nella progettazione di scorrimenti lineari resistenti all’umidità, offrendo sia protezione contro la corrosione sia un’eccellente qualità della finitura superficiale. Il processo di elettrodeposizione deposita uno strato duro e denso di cromo sul substrato di acciaio di base, creando una barriera contro la penetrazione dell’umidità e garantendo al contempo un’eccezionale resistenza all’usura. Questa combinazione di proprietà rende i tiranti cromati ideali per applicazioni che richiedono un moto lineare preciso in condizioni ambientali sfavorevoli.

La durezza superficiale ottenuta mediante cromatura varia tipicamente da 65 a 70 HRC, superando di gran lunga la durezza della maggior parte dei materiali per cuscinetti utilizzati negli guida lineare insiemi. Questa differenza di durezza garantisce un’usura minima sulla superficie della barra, consentendo al contempo ai componenti del cuscinetto di adattarsi naturalmente a eventuali microvariazioni superficiali. Il risultato è una maggiore durata dei componenti e il mantenimento dell’accuratezza di posizionamento anche dopo milioni di cicli operativi.

La cromatura offre inoltre un’eccellente resistenza chimica a molti fluidi industriali e agenti detergenti comunemente impiegati negli ambienti produttivi. Il basso coefficiente di attrito tra le superfici cromate e i materiali polimerici dei cuscinetti riduce il consumo di energia e la generazione di calore, contribuendo a un miglioramento dell’efficienza energetica nei sistemi automatizzati. Queste caratteristiche rendono le barre cromate particolarmente adatte ad applicazioni che richiedono frequenti operazioni di pulizia o esposizione a processi di sanificazione chimica.

Sistemi di Protezione Ambientale

Tecnologie di Sigillamento

I sistemi di tenuta efficaci sono essenziali per proteggere i componenti interni di una guida lineare dall'infiltrazione di umidità e da contaminazioni. A seconda delle specifiche sfide ambientali e dei requisiti prestazionali, possono essere impiegati diversi tipi di configurazioni di tenuta. Le tenute primarie sono generalmente costituite da materiali elastomerici progettati per mantenere il contatto con le superfici in movimento, pur consentendo l'espansione termica e tollerando lievi disallineamenti che si verificano durante il funzionamento.

Le tenute a labirinto forniscono uno strato aggiuntivo di protezione creando percorsi tortuosi che impediscono l'accesso diretto dell'umidità alle superfici critiche dei cuscinetti. Questi sistemi di tenuta senza contatto generano un attrito minimo, bloccando efficacemente l'ingresso di particelle e riducendo il rischio di contaminazione corrosiva. La combinazione di tecnologie di tenuta a contatto e senza contatto crea una protezione ridondante che garantisce un funzionamento affidabile anche nel caso in cui singoli componenti della tenuta subiscano usura o danneggiamento.

Materiali di tenuta avanzati, come gli elastomeri fluorocarbonici, offrono una superiore resistenza chimica e stabilità termica rispetto ai comuni composti in gomma. Questi materiali mantengono la loro efficacia di tenuta su intervalli di temperatura più ampi, resistendo al degrado causato dall’esposizione a fluidi industriali e prodotti chimici per la pulizia. La scelta dei materiali di tenuta appropriati influisce direttamente sugli intervalli di manutenzione e sull’affidabilità complessiva del sistema in ambienti operativi umidi.

Caratteristiche di drenaggio e ventilazione

Una progettazione adeguata del sistema di drenaggio previene l’accumulo di umidità all’interno della struttura di scorrimento lineare, mantenendo al contempo la protezione contro contaminazioni esterne. Fori di drenaggio posizionati strategicamente consentono all’acqua di condensa di fuoriuscire senza compromettere l’integrità dei sistemi di tenuta interni. Tali caratteristiche di drenaggio devono essere accuratamente progettate per impedire l’ingresso di particelle aerotrasportate, pur agevolando la rimozione dell’umidità durante le condizioni di cicli termici.

I sistemi di ventilazione aiutano a equalizzare la pressione interna filtrando l'aria in entrata per prevenire l'accumulo di contaminanti. Questi sistemi diventano particolarmente importanti nelle applicazioni in cui le variazioni di temperatura generano differenziali di pressione che potrebbero compromettere l'efficacia delle guarnizioni. I materiali disidratanti integrati negli insiemi di ventilazione rimuovono attivamente l'umidità dall'aria in entrata, proteggendo ulteriormente i componenti interni dal degrado legato all'umidità.

La geometria della carcassa dello scorrimento lineare svolge un ruolo fondamentale nella gestione dell'umidità, incorporando caratteristiche che favoriscono lo scarico naturale e prevengono l'accumulo di acqua stagnante. Le superfici inclinate e gli spigoli arrotondati eliminano i potenziali punti di raccolta dell'umidità, preservando al contempo l'integrità strutturale e la capacità di sopportare carichi. Questi elementi progettuali operano in sinergia con i sistemi di tenuta e di drenaggio per garantire una protezione ambientale completa.

Caratteristiche prestazionali in condizioni di umidità

Mantenimento di precisione e accuratezza

Mantenere l'accuratezza di posizionamento in ambienti umidi richiede un'attenta considerazione degli effetti della dilatazione termica e dei cambiamenti dimensionali indotti dall'umidità. Le strutture in acciaio inossidabile presentano caratteristiche prevedibili di dilatazione termica, che possono essere compensate mediante un adeguato progetto del sistema e procedure di calibrazione. Il coefficiente di dilatazione termica dell'acciaio inossidabile rimane costante nell'intervallo di temperature, consentendo l'impiego di algoritmi di compensazione della posizione accurati nei sistemi di controllo automatico.

Le barre cromate mantengono la loro stabilità dimensionale anche quando esposte a variazioni di temperatura e umidità che influenzerebbero superfici non rivestite. Lo strato denso di cromo resiste all'assorbimento di umidità e fornisce una superficie di riferimento stabile per il contatto con i cuscinetti. Questa stabilità garantisce che una guida lineare possa mantenere un'accuratezza di posizionamento inferiore al millimetro anche in ambienti in cui i livelli di umidità subiscono notevoli fluttuazioni durante i cicli operativi.

I materiali dei cuscinetti, specificamente selezionati per applicazioni in ambienti umidi, contribuiscono alla precisione complessiva del sistema mantenendo caratteristiche di attrito e tassi di usura costanti. Composti polimerici avanzati e lubrificanti specializzati resistono all’assorbimento dell’umidità garantendo al contempo un movimento fluido. La combinazione di superfici guida stabili e materiali per cuscinetti resistenti all’umidità assicura che la ripetibilità di posizionamento rimanga entro i limiti di specifica, indipendentemente dalle condizioni ambientali.

Capacità di carico e prestazioni dinamiche

Le proprietà strutturali dei telai in acciaio inossidabile consentono agli assiemi di scorrimento lineare di mantenere le portate nominali complete anche in condizioni operative umide. A differenza di materiali che possono subire una riduzione della resistenza a causa dell'esposizione all'umidità o della corrosione, l'acciaio inossidabile garantisce proprietà meccaniche costanti per tutta la durata del componente. Questa affidabilità consente agli ingegneri di specificare carichi di progetto completi senza applicare fattori di riduzione della portata, normalmente richiesti per componenti destinati a funzionare in ambienti gravosi.

Le caratteristiche di prestazione dinamica, come la capacità di accelerazione e la scorrevolezza del movimento, rimangono stabili in condizioni di umidità quando vengono impiegati materiali adeguati e sistemi di protezione appropriati. Le ridotte caratteristiche di attrito delle superfici cromate, combinate con lubrificanti resistenti all’umidità, garantiscono che una guida lineare possa raggiungere le velocità e le accelerazioni specificate senza degrado delle prestazioni. Questa coerenza è particolarmente importante nelle applicazioni di imballaggio ad alta velocità e nei processi di produzione di precisione, dove i profili di movimento devono essere mantenuti entro tolleranze molto strette.

La resistenza alle vibrazioni e le proprietà di smorzamento strutturale della costruzione in acciaio inossidabile contribuiscono a migliorare la stabilità dinamica in ambienti umidi. La massa e le caratteristiche di rigidità dei telai in acciaio inossidabile aiutano a ridurre al minimo le frequenze di risonanza che potrebbero influenzare l’accuratezza di posizionamento durante sequenze di movimento rapido. Queste proprietà assumono un’importanza crescente man mano che i sistemi di automazione operano a velocità più elevate e richiedono un controllo del movimento più preciso.

Considerazioni Specifiche per il Design

Industria alimentare e farmaceutica

Gli ambienti di lavorazione alimentare e di produzione farmaceutica presentano sfide specifiche che richiedono progetti specializzati di guide lineari, integranti principi costruttivi igienici e resistenza chimica. I telai in acciaio inossidabile conformi agli standard igienici FDA e 3-A offrono la necessaria resistenza alla corrosione, consentendo al contempo procedure approfondite di pulizia e sanificazione. Le superfici lisce e prive di interstizi ottenibili con la costruzione in acciaio inossidabile prevengono l’accumulo batterico e agevolano la conformità a rigorose normative igieniche.

Le aste cromate utilizzate nel settore alimentare devono mantenere l’integrità della loro superficie quando esposte a detergenti aggressivi e a cicli di sanificazione ad alta temperatura. Lo strato denso di cromo resiste all’attacco chimico da parte di sanificanti a base di cloro e di soluzioni detergenti acide, comunemente impiegate negli impianti di lavorazione alimentare. Questa resistenza garantisce che lo scorrimento lineare mantenga i propri standard di precisione e igiene per tutta la durata operativa prolungata tra un intervento di manutenzione e il successivo.

I sistemi di tenuta specializzati progettati per applicazioni di lavaggio intensivo offrono una protezione aggiuntiva, soddisfacendo al contempo le esigenze di pulizia frequente tipiche degli ambienti alimentari e farmaceutici. Queste tenute devono resistere all’esposizione ad acqua calda, alla pulizia a vapore e ai disinfettanti chimici senza degradarsi o compromettere la loro funzione protettiva. La scelta dei materiali e delle geometrie di tenuta più idonei influisce direttamente sulla capacità dei sistemi di guide lineari di mantenere la conformità alle normative in queste applicazioni critiche.

Applicazioni Marine e Offshore

Gli ambienti marini espongono i componenti delle guide lineari a nebbia salina, elevata umidità e variazioni di temperatura che possono degradare rapidamente i materiali e i rivestimenti standard. La costruzione in acciaio inossidabile offre una resistenza intrinseca alla corrosione indotta dai cloruri, mantenendo al contempo l’integrità strutturale anche sotto condizioni di carico dinamico. La formazione della pellicola passivante di ossido caratteristica dell’acciaio inossidabile continua a fornire protezione anche in caso di graffi superficiali o danni minori verificatisi durante il funzionamento.

Le aste cromate specificate per applicazioni marine spesso incorporano misure protettive aggiuntive, quali uno spessore maggiore del cromo e una selezione mirata del materiale di base. Lo strato cromato potenziato garantisce una protezione prolungata contro l’esposizione all’acqua salata, mantenendo al contempo la finitura superficiale liscia necessaria per un moto lineare preciso. Protocolli di manutenzione regolare specifici per gli ambienti marini contribuiscono a garantire che i sistemi protettivi continuino a funzionare efficacemente per tutta la durata utile dell’attrezzatura.

Le considerazioni relative all'isolamento elettrico diventano importanti nelle applicazioni marittime, dove le correnti parassitarie provenienti dai sistemi elettrici possono accelerare i processi di corrosione galvanica. Tecniche adeguate di messa a terra e l'uso di materiali di fissaggio non conduttivi contribuiscono a proteggere la guida lineare dal degrado elettrochimico. Queste precauzioni sono essenziali per garantire un'affidabilità a lungo termine nei sistemi di automazione a bordo nave e nelle applicazioni su piattaforme offshore.

Manutenzione e Ottimizzazione della Vita Utile

Protocolli di Manutenzione Preventiva

La definizione di opportuni intervalli di manutenzione per i sistemi di guide lineari operanti in ambienti umidi richiede la valutazione della severità ambientale, del ciclo di lavoro e dei requisiti prestazionali. I programmi di ispezione periodica devono includere la verifica dell'integrità delle guarnizioni, dello stato del lubrificante e dei pattern di usura superficiale. L'individuazione precoce di potenziali problemi consente di intervenire tempestivamente prima che il degrado prestazionale influisca sulle operazioni produttive o sull'accuratezza di posizionamento.

La manutenzione della lubrificazione diventa particolarmente critica in ambienti umidi, dove la contaminazione da umidità può degradare le proprietà del lubrificante e ridurne l'efficacia protettiva. Lubrificanti specializzati formulati per applicazioni ad alta umidità offrono una maggiore resistenza all'acqua, mantenendo nel contempo le proprie proprietà lubrificanti per periodi prolungati. La frequenza di rinnovo della lubrificazione potrebbe richiedere un adeguamento in base alle effettive condizioni ambientali e alle esigenze operative.

Le procedure di pulizia delle superfici dei componenti in acciaio inossidabile e cromati devono impiegare detergenti appropriati, in grado di rimuovere le contaminazioni senza danneggiare i rivestimenti protettivi. Detergenti alcalini delicati rimuovono efficacemente i depositi organici e i residui salini, preservando al contempo l'integrità degli strati passivi di ossido. Tecniche di pulizia corrette contribuiscono a garantire che lo scorrimento lineare continui a fornire prestazioni affidabili per tutta la durata prevista dal progetto.

Sistemi di Monitoraggio delle Prestazioni

Le moderne installazioni di guide lineari spesso integrano sistemi di monitoraggio delle condizioni che rilevano in tempo reale i parametri prestazionali e le condizioni ambientali. I sensori di temperatura e umidità forniscono dati sui livelli di esposizione ambientale, mentre i sistemi di feedback di posizione ne monitorano l’accuratezza e la ripetibilità nel tempo. Questa capacità di monitoraggio consente di adottare strategie di manutenzione predittiva che ottimizzano la durata dei componenti riducendo al minimo i fermi imprevisti.

L’analisi delle vibrazioni e il monitoraggio della firma della corrente possono rilevare problemi emergenti nei sistemi di guide lineari prima che causino un degrado prestazionale o un guasto dei componenti. Le variazioni nelle caratteristiche di attrito o nei giochi meccanici si manifestano spesso come fluttuazioni nella corrente di alimentazione o nelle firme di vibrazione. Il rilevamento precoce di tali variazioni consente ai team di manutenzione di programmare gli interventi durante i fermi pianificati, anziché intervenire in risposta a guasti improvvisi.

Le funzionalità di registrazione dati integrate con i sistemi di gestione degli impianti forniscono registri storici delle prestazioni che supportano l’ottimizzazione degli intervalli di manutenzione e dei parametri operativi. L’analisi delle tendenze delle condizioni ambientali e delle prestazioni dei componenti aiuta a identificare schemi che potrebbero indicare la necessità di modifiche progettuali o di misure protettive potenziate. Queste informazioni diventano preziose per i futuri progetti di sistema e per le decisioni relative alla selezione dei componenti.

Domande Frequenti

Cosa rende i telai in acciaio inossidabile superiori a quelli in alluminio per applicazioni di guide lineari in ambienti umidi

Le strutture in acciaio inossidabile offrono una resistenza intrinseca alla corrosione grazie alla formazione di uno strato passivo di ossido di cromo che protegge naturalmente contro l’umidità e gli attacchi chimici. A differenza dell’alluminio, che richiede anodizzazione o altri trattamenti superficiali soggetti a usura nel tempo, l’acciaio inossidabile mantiene le proprie proprietà protettive per tutta la durata del componente. Inoltre, il rapporto resistenza/peso più elevato e la stabilità dimensionale dell’acciaio inossidabile contribuiscono a una maggiore precisione e capacità portante in applicazioni gravose.

In che modo la cromatura delle barre si confronta con altri trattamenti superficiali per quanto riguarda la resistenza all’umidità

La cromatura fornisce un'eccellente durezza, resistenza all'usura e protezione contro la corrosione rispetto ad alternative come l'anodizzazione dura o i rivestimenti ceramici. Il processo di elettrodeposizione crea uno strato denso e uniforme che sigilla efficacemente il materiale di base impedendo la penetrazione dell'umidità, garantendo al contempo una finitura superficiale estremamente liscia. Le barre cromate mantengono le loro proprietà protettive anche in presenza di elevate sollecitazioni di contatto e cicli frequenti di movimento, rendendole ideali per applicazioni di guide lineari di precisione in ambienti umidi.

Quali intervalli di manutenzione sono raccomandati per le guide lineari in ambienti ad alta umidità?

Gli intervalli di manutenzione per le applicazioni di guide lineari in ambienti umidi variano tipicamente da 3 a 6 mesi, a seconda della severità ambientale e del ciclo di lavoro. I punti critici da ispezionare includono lo stato delle guarnizioni, la condizione della lubrificazione e i pattern di usura superficiale sia sui tiranti di guida che sulle superfici di appoggio dei cuscinetti. Gli impianti con procedure di pulizia aggressive o livelli estremi di umidità potrebbero richiedere piani di ispezione più frequenti, mentre gli ambienti interni controllati con umidità moderata potrebbero consentire di estendere gli intervalli fino a 6–12 mesi, sulla base dei dati di monitoraggio delle prestazioni.

Queste guide lineari possono funzionare in modo affidabile in applicazioni esterne esposte alle intemperie?

Le guide lineari con telai in acciaio inossidabile e aste cromate possono funzionare in modo affidabile in applicazioni esterne quando progettate correttamente con idonei sistemi di tenuta e caratteristiche di drenaggio. Ulteriori considerazioni per le installazioni all’aperto includono la protezione dall’esposizione diretta alle intemperie, un’orientazione corretta del fissaggio per favorire il drenaggio e la scelta di materiali di tenuta certificati per resistere a escursioni termiche estreme e all’esposizione ai raggi UV. La manutenzione periodica diventa più critica nelle applicazioni esterne per garantire che i sistemi protettivi continuino a funzionare efficacemente contro le sollecitazioni ambientali.
