Che cosa rende la migliore guida lineare per il tuo progetto?

Selezione del diritto bINARIA A SFERAMENTO per la vostra applicazione è una delle decisioni più importanti che dovrete prendere durante qualsiasi progetto di progettazione meccanica o automazione. Un bINARIA A SFERAMENTO determina direttamente quanto in modo fluido e preciso si muovono i componenti mobili, quanto carico può sopportare il sistema e per quanto tempo l’intero insieme funzionerà senza guasti. Che stiate progettando una fresa CNC, un robot pick-and-place, un tavolo per immagini mediche o un portale industriale, la qualità e l’idoneità della vostra guida lineare influenzano il risultato complessivo del sistema più di quasi qualsiasi altro singolo componente.

Capire ciò che distingue un prodotto eccellente bINARIA A SFERAMENTO passare da una guida lineare semplicemente adeguata richiede di andare oltre le specifiche superficiali. Prezzo, notorietà del marchio e descrizioni del catalogo raccontano solo una parte della storia. I fattori veramente determinanti sono il grado di precisione, la capacità di carico, la qualità dei materiali, il design del carrello e la compatibilità con i requisiti specifici di movimento. Questo articolo analizza ciascuno di questi fattori per consentirvi di valutare qualsiasi guida lineare con sicurezza e scegliere quella che si adatta realmente al vostro progetto.

Grado di precisione e accuratezza di una guida lineare

Perché il grado di precisione definisce la qualità del movimento

Ogni bINARIA A SFERAMENTO viene prodotto con un determinato grado di precisione, e tale grado definisce la deviazione ammissibile in termini di parallelismo in esercizio, tolleranza di altezza e tolleranza di larghezza lungo l’intera lunghezza della guida. Un grado di precisione più elevato corrisponde a tolleranze più strette, il che si traduce in una posizionatura più accurata e ripetibile. Per applicazioni quali macchine per il taglio al laser, attrezzature per la movimentazione di semiconduttori o sistemi di ispezione ottica, una guida lineare ad alta precisione è indispensabile. Anche una deviazione di pochi micron per metro può causare errori cumulativi tali da rendere inutilizzabile l’output finale.

I gradi standard di precisione per una guida lineare vanno tipicamente dal grado normale a quello di precisione, di alta precisione e di ultra-alta precisione. Quando si valuta una guida lineare per il proprio progetto, è sempre opportuno abbinare il grado alle proprie esigenze di accuratezza, anziché scegliere automaticamente il grado più elevato disponibile. Specificare un grado eccessivamente elevato comporta costi aggiuntivi; specificare un grado insufficiente compromette la qualità. Un approccio pratico consiste nel definire innanzitutto la ripetibilità di posizionamento richiesta, quindi selezionare il grado della guida lineare che soddisfi comodamente tale soglia senza margini eccessivi.

Misurazione pratica della parallelità di corsa

Il parallelismo in esercizio è una specifica fondamentale per qualsiasi guida lineare e descrive con quale coerenza il carrello si muove lungo una linea retta rispetto alla superficie di riferimento della guida. Quando una guida lineare presenta un cattivo parallelismo in esercizio, il carrello introduce moti angolari indesiderati che alterano le misurazioni, provocano errori di allineamento degli utensili o causano usura prematura dei componenti abbinati. Richiedere sempre i dati relativi al parallelismo al fornitore della guida lineare e verificarli rispetto al budget di tolleranza della propria applicazione prima di procedere all’acquisto.

Capacità di carico e progettazione del carrello

Comprensione delle classificazioni di carico statico e dinamico

Ogni sistema di guide lineari è classificato sia per la capacità di carico statico che per quella dinamico. La classificazione del carico dinamico di una guida lineare indica la forza massima che la guida può sopportare su una distanza di corsa standard prima che si verifichi un guasto legato alla fatica. La classificazione del carico statico descrive la forza massima ammissibile quando la guida lineare è ferma, senza causare deformazioni permanenti della pista di scorrimento o degli elementi rotolanti. Nel dimensionamento di una guida lineare, gli ingegneri devono tenere conto del carico effettivo, delle forze di accelerazione, dei carichi di momento derivanti da carichi eccentrici e di eventuali urti o vibrazioni introdotti dall’applicazione.

Un errore comune nella selezione di guide lineari consiste nel calcolare soltanto il peso statico del carico, senza tenere conto delle forze dinamiche generate durante accelerazione e decelerazione. A elevate velocità o in presenza di cicli di avvio-fermata rapidi, il carico effettivo agente su una guida lineare può risultare da due a quattro volte superiore al carico statico. È sempre necessario applicare un adeguato coefficiente di sicurezza ai calcoli del carico durante la selezione di una guida lineare e consultare le equazioni carico-vita per stimare la durata prevista in condizioni operative reali.

Configurazione del blocco di scorrimento e geometria di contatto

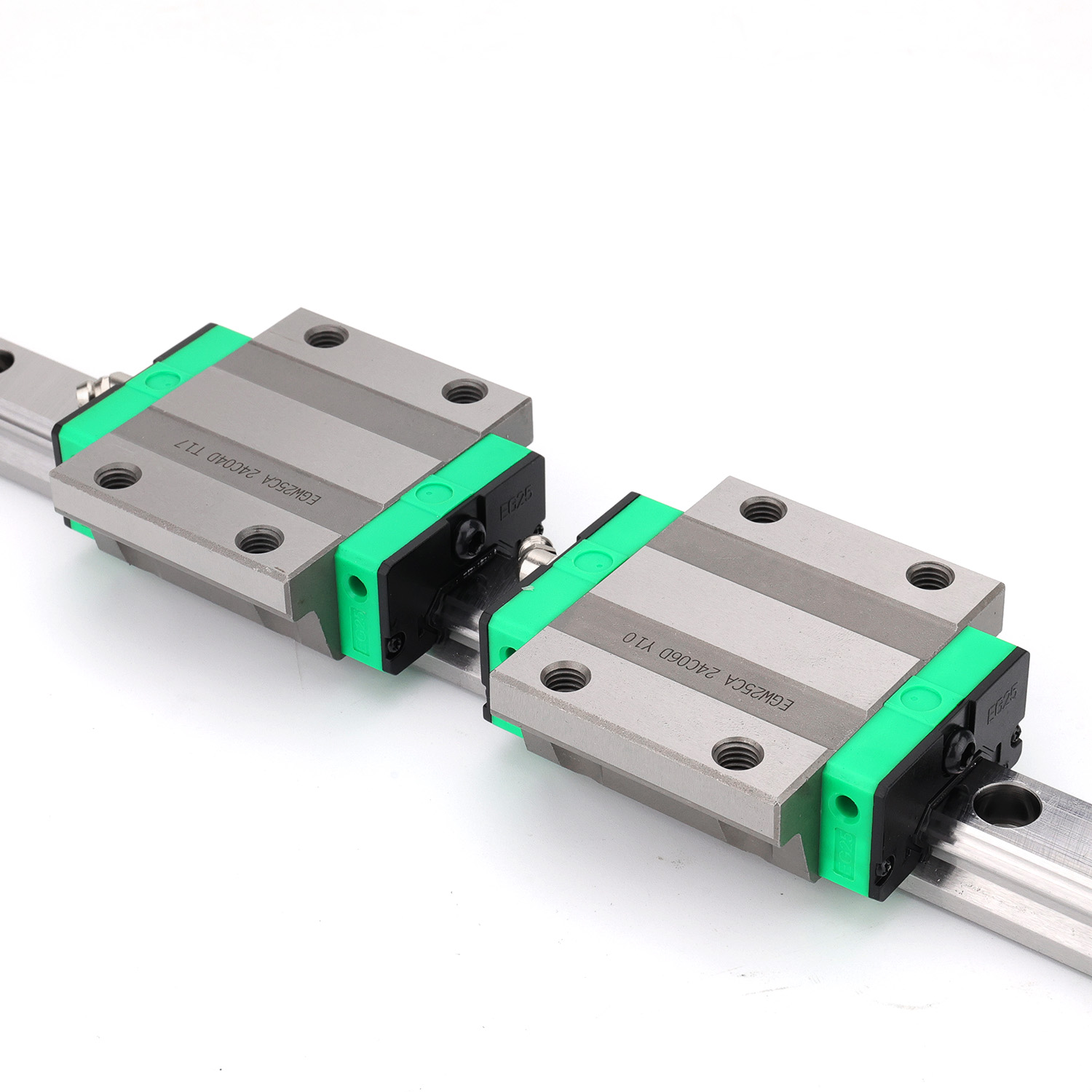

Il blocco di scorrimento è la parte dell'assieme di guida lineare che supporta il carico e si muove lungo la guida. I blocchi di scorrimento variano per dimensioni, classe di precarico e configurazione interna del circuito a sfere. Un blocco di scorrimento più largo o più lungo su una guida lineare aumenta la capacità di momento, fattore critico quando il carico è eccentrico rispetto all'asse centrale della guida. La classe di precarico determina il gioco interno tra gli elementi rotolanti e la scanalatura della pista; un precarico maggiore riduce il gioco ma aumenta anche l'attrito e la generazione di calore. Per la maggior parte delle applicazioni generali con guide lineari, un precarico leggero offre il miglior compromesso tra rigidità e scorrevolezza.

Materiale, tenuta ed idoneità ambientale

Scelte di materiale per la guida e per il blocco di scorrimento

Una guida lineare è solitamente realizzata in acciaio per cuscinetti al cromo ad alto tenore di carbonio, che garantisce la durezza necessaria per resistere alla fatica da contatto rotolante. In ambienti corrosivi o igienici, le versioni in acciaio inossidabile delle guide lineari offrono significativi vantaggi, anche se generalmente presentano valori di carico leggermente inferiori rispetto a quelle in acciaio standard. Alcuni prodotti specializzati per guide lineari sono rivestiti o trattati con processi di tempra superficiale per prolungarne la durata in condizioni abrasive o chimicamente aggressive. La scelta del materiale della guida lineare in base all’ambiente operativo è altrettanto importante quanto la scelta del valore di carico.

Nelle applicazioni di lavorazione alimentare, farmaceutica o all'aperto, una guida lineare in acciaio inossidabile è spesso la scelta più sicura. La resistenza alla corrosione di una guida lineare in acciaio inossidabile elimina il rischio di contaminazione da ruggine e riduce gli intervalli di manutenzione. Quando si utilizza una guida lineare in acciaio standard in un ambiente umido o soggetto a lavaggi intensivi, senza un’adeguata tenuta e lubrificazione, la sua durata utile diminuisce drasticamente, aumentando il costo totale di proprietà ben oltre eventuali risparmi iniziali derivanti dalla scelta di una guida lineare di qualità inferiore.

Sistemi di tenuta e lubrificazione nella progettazione delle guide lineari

Il sistema di tenuta di un carrello per guida lineare protegge gli elementi di rotolamento interni da contaminazioni causate da polvere, trucioli, refrigerante e detriti. Le guarnizioni terminali, le guarnizioni laterali e i raschiatori per la guida contribuiscono tutti a mantenere pulita la guida lineare e correttamente lubrificata. Una guida lineare ben sigillata in un ambiente gravoso offrirà prestazioni costantemente superiori rispetto a una guida lineare con una classe di prestazione più elevata ma scarsamente sigillata, in termini di durata effettiva in servizio. Quando si valutano le opzioni per guide lineari, è sempre necessario valutare il pacchetto di tenuta in relazione all’ambiente del proprio reparto produttivo o della macchina.

La compatibilità con i lubrificanti è un altro fattore chiave da considerare. Alcuni design di guide lineari includono innesti integrati per la lubrificazione o serbatoi per grasso che prolungano gli intervalli di ri-lubrificazione. Per applicazioni ad alto numero di cicli o a funzionamento continuo, una guida lineare dotata di un sistema di lubrificazione efficiente riduce in modo significativo i tempi di fermo e i costi di manutenzione. Verificare se la guida lineare scelta supporta la lubrificazione a olio o a grasso e se il tipo di lubrificante è compatibile con i materiali adiacenti, come guarnizioni, superfici verniciate o mezzi di processo presenti nella vostra applicazione.

Domande frequenti

Quale classe di precisione di guida lineare è adatta alla maggior parte delle applicazioni CNC?

Per la maggior parte delle applicazioni di fresatura e lavorazione a controllo numerico (CNC), una guida lineare di classe di precisione o alta precisione offre un ottimo compromesso tra costo e prestazioni. Le guide lineari di ultra-alta precisione sono generalmente riservate ad applicazioni nel settore dei semiconduttori, dell’ottica o della metrologia, dove è richiesta un’accuratezza sub-micrometrica.

Come calcolo il valore corretto del carico ammissibile per una guida lineare?

Per dimensionare correttamente una guida lineare, calcolare il carico statico complessivo più le forze dinamiche generate dall’accelerazione. Moltiplicare tale valore per un fattore di sicurezza di almeno 1,5–2,0 e confrontare quindi il risultato con la capacità di carico dinamico della guida lineare. Utilizzare l’equazione carico-vita fornita dal produttore della guida lineare per stimare la durata del cuscinetto nei cicli di lavoro previsti.

È possibile utilizzare una guida lineare in acciaio standard in un ambiente soggetto a lavaggi intensivi?

Una guida lineare in acciaio standard non è consigliata per applicazioni dirette in ambienti soggetti a lavaggi intensivi o ad alta umidità, a meno che non sia dotata di protezioni aggiuntive. In tali condizioni, una guida lineare in acciaio inossidabile oppure una guida lineare standard fortemente sigillata, abbinata a rilubrificazioni frequenti, rappresenta la soluzione più adeguata e affidabile per garantire prestazioni ottimali e una lunga durata operativa.
