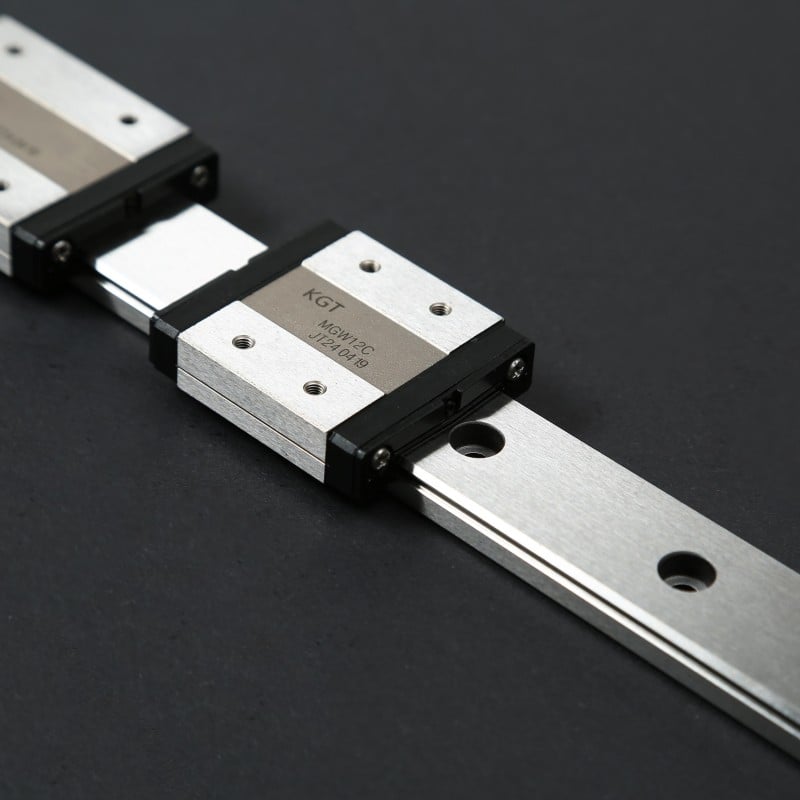

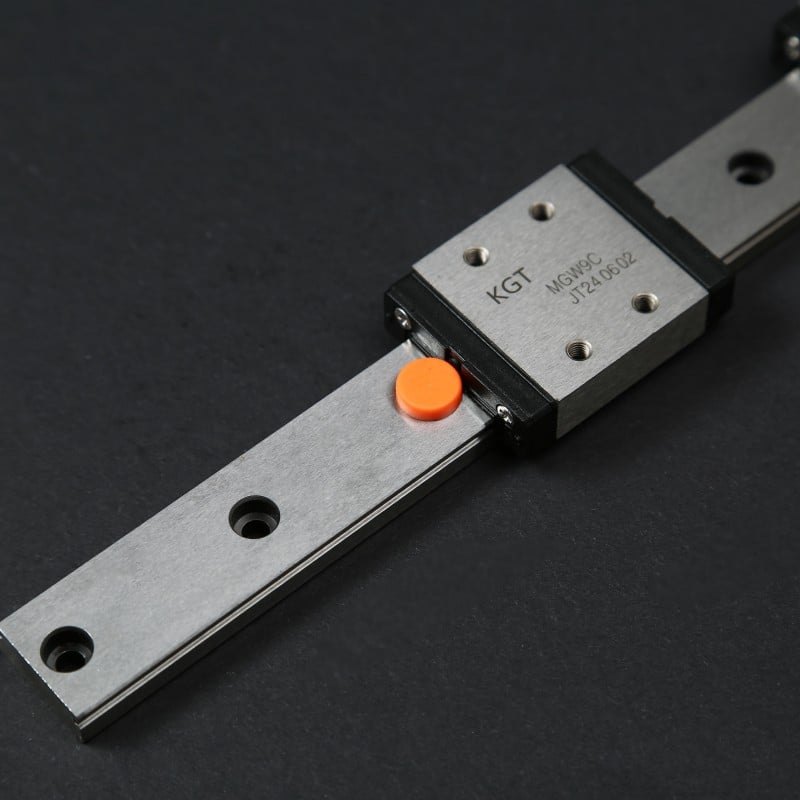

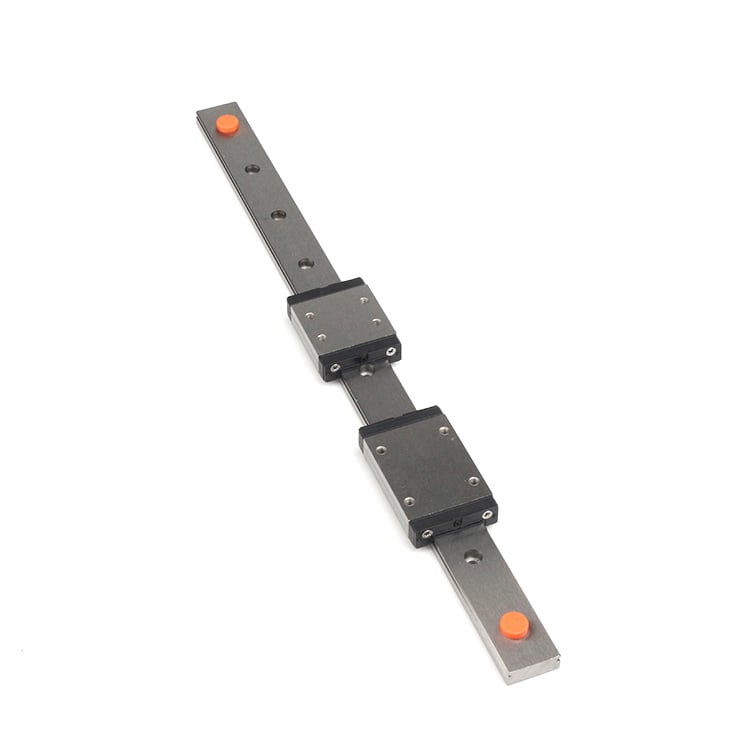

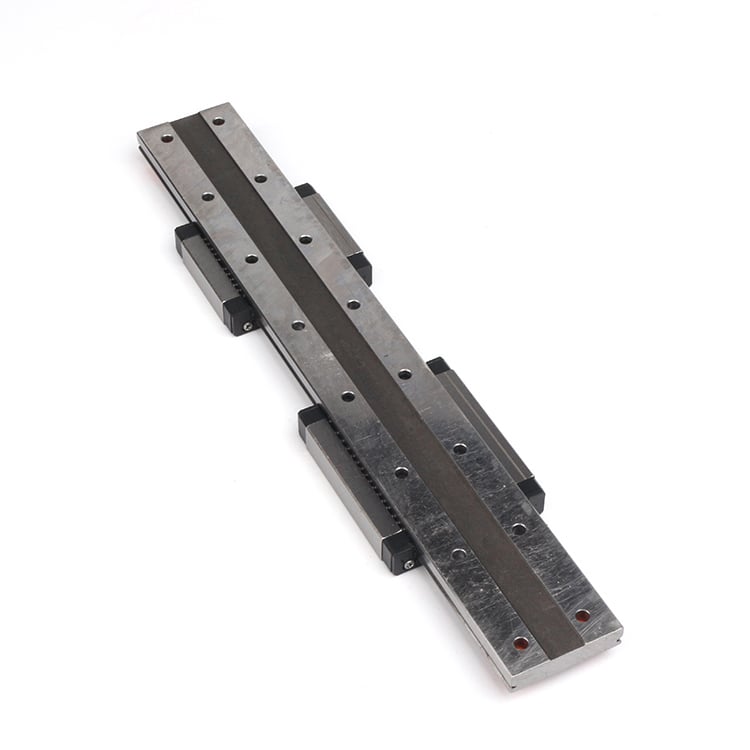

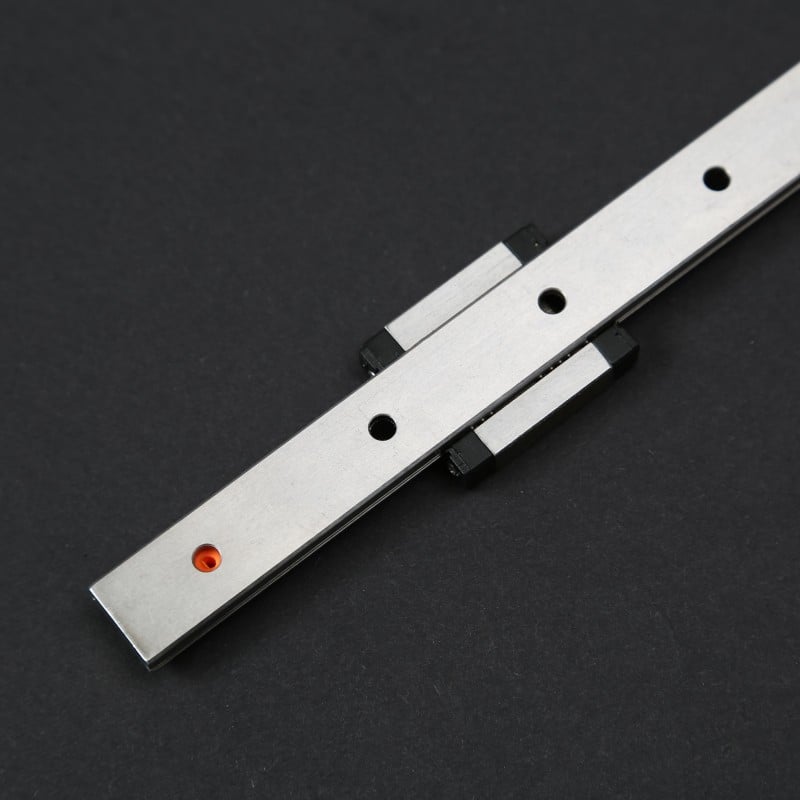

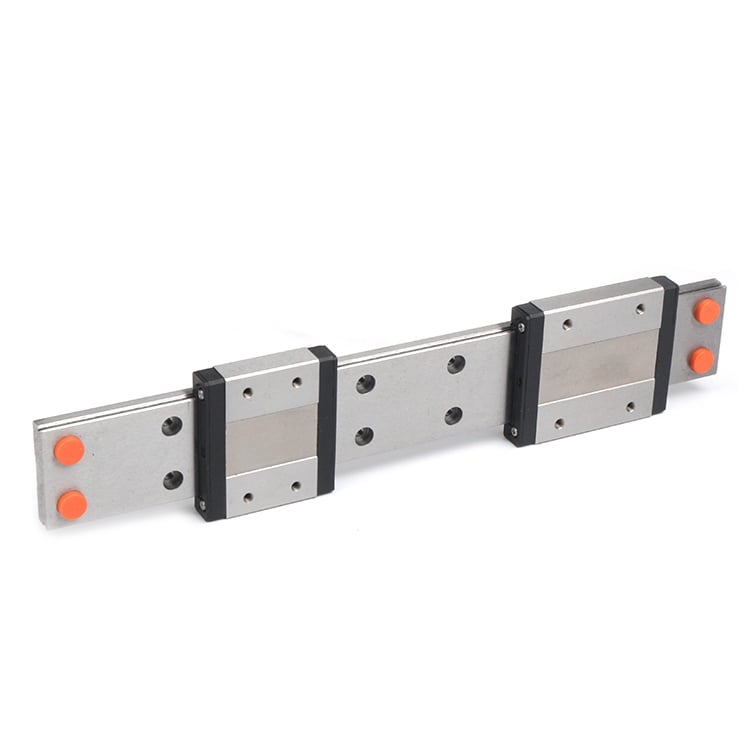

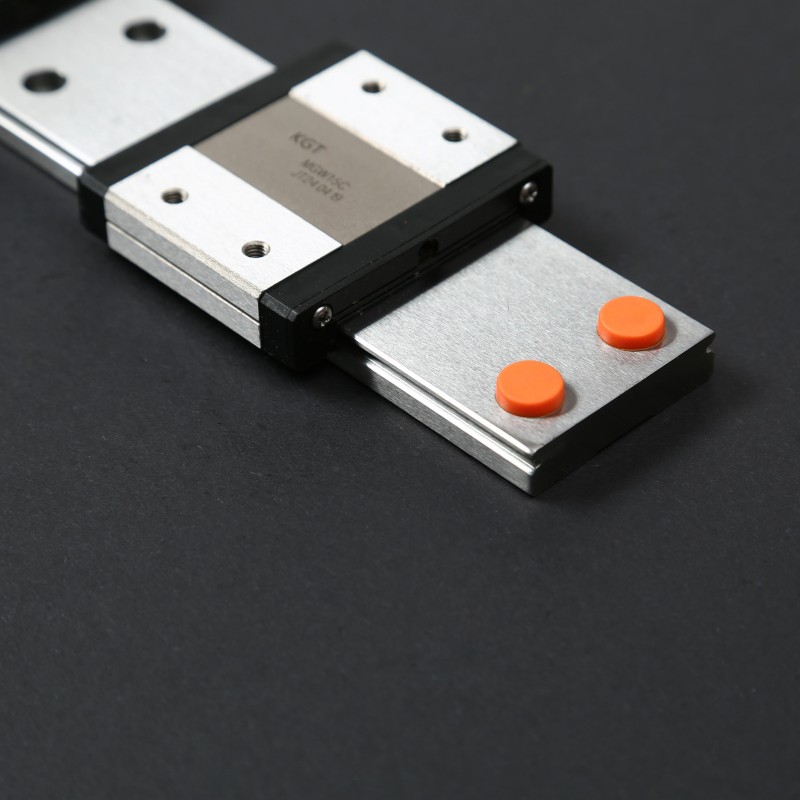

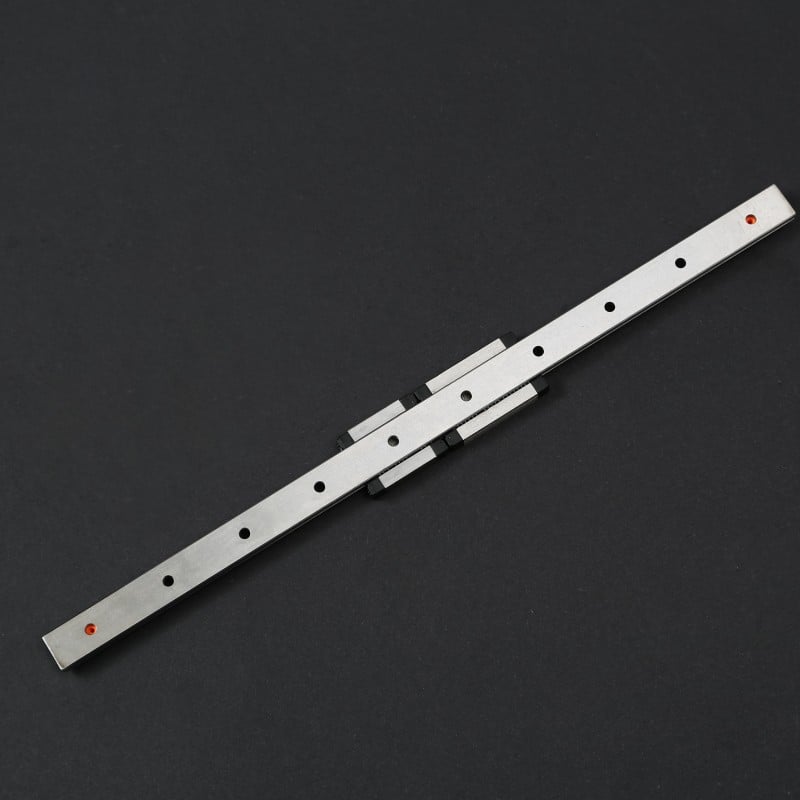

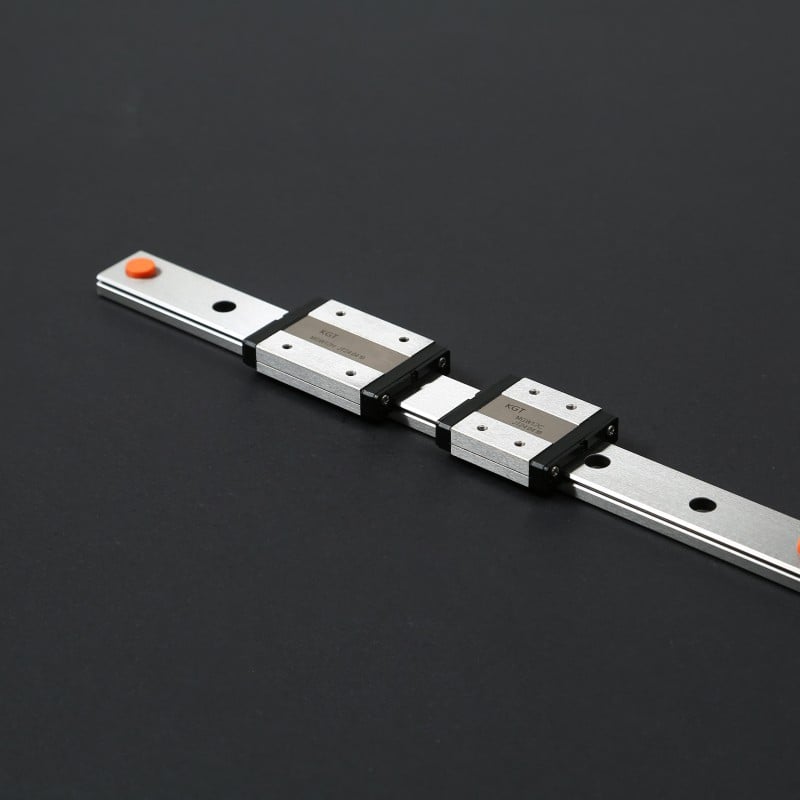

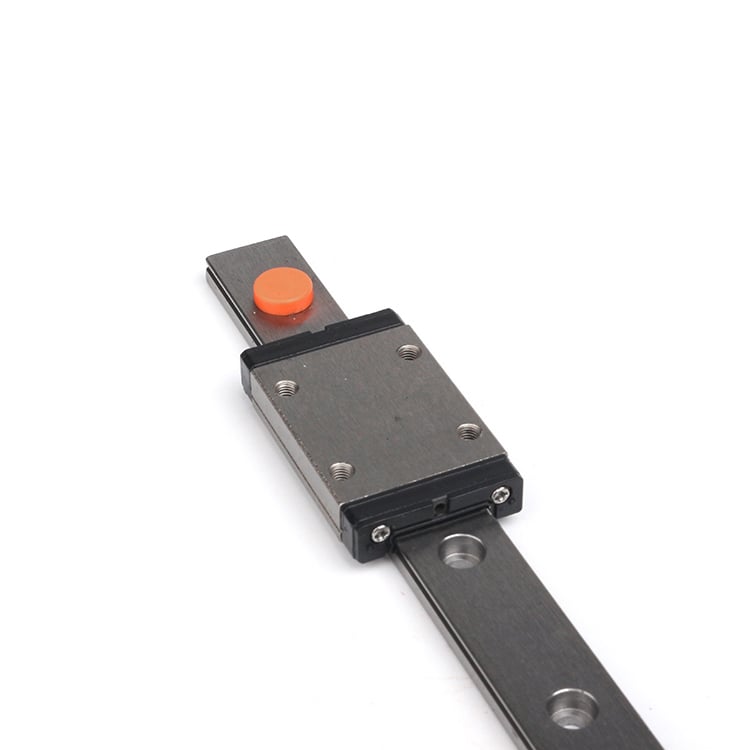

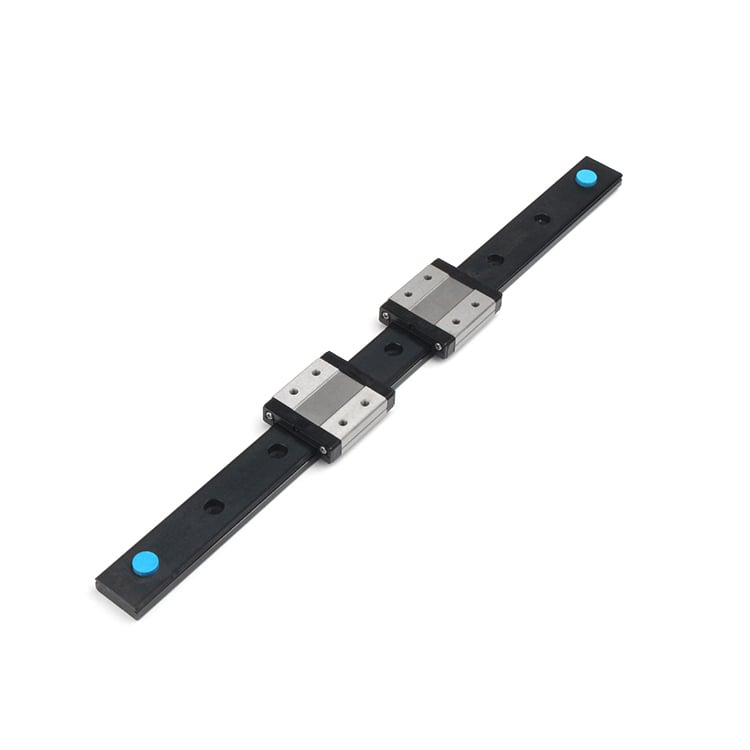

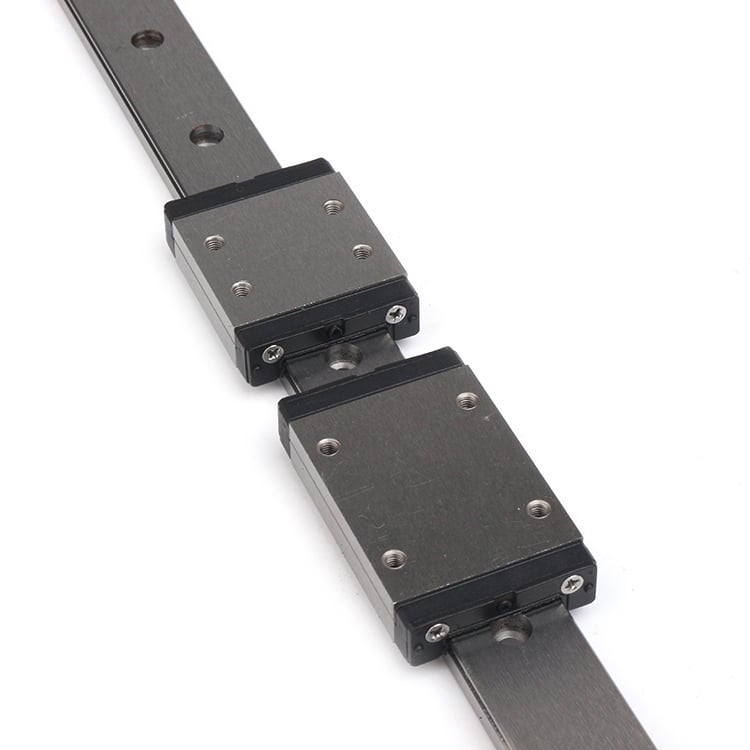

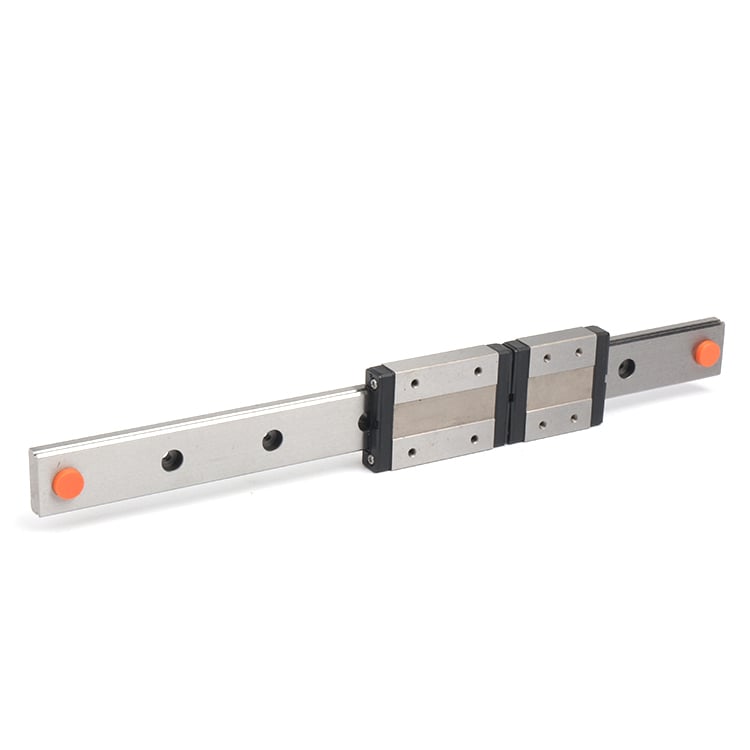

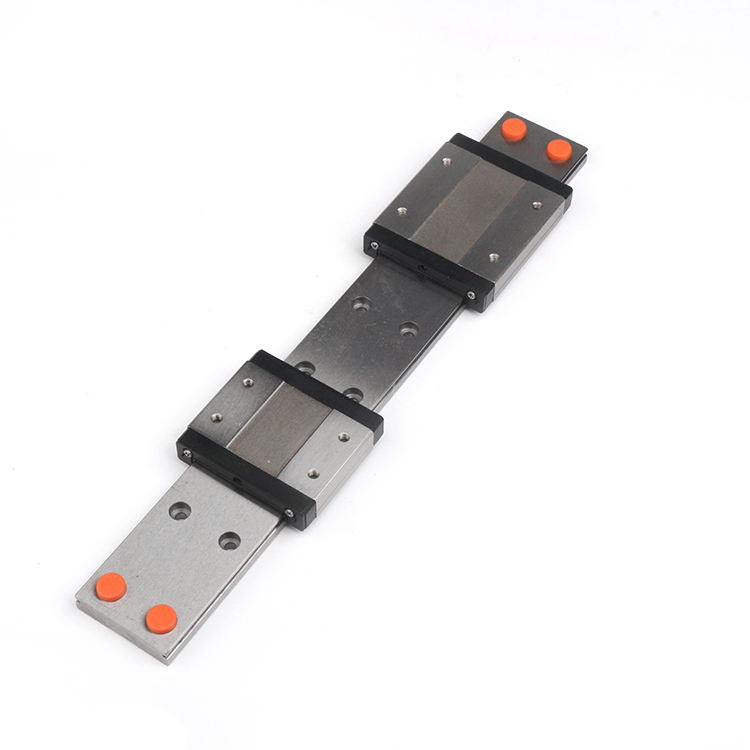

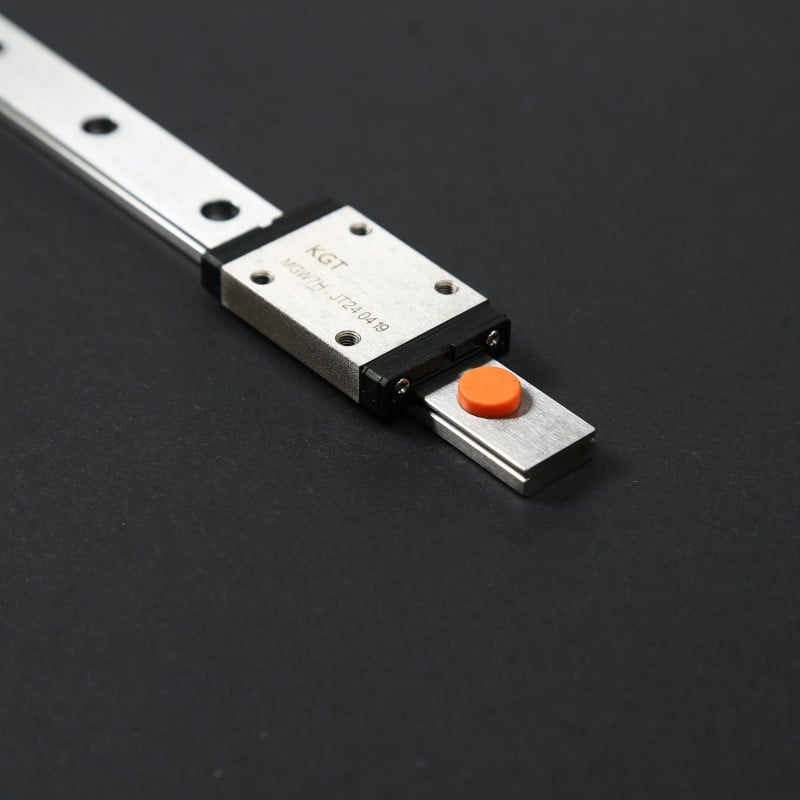

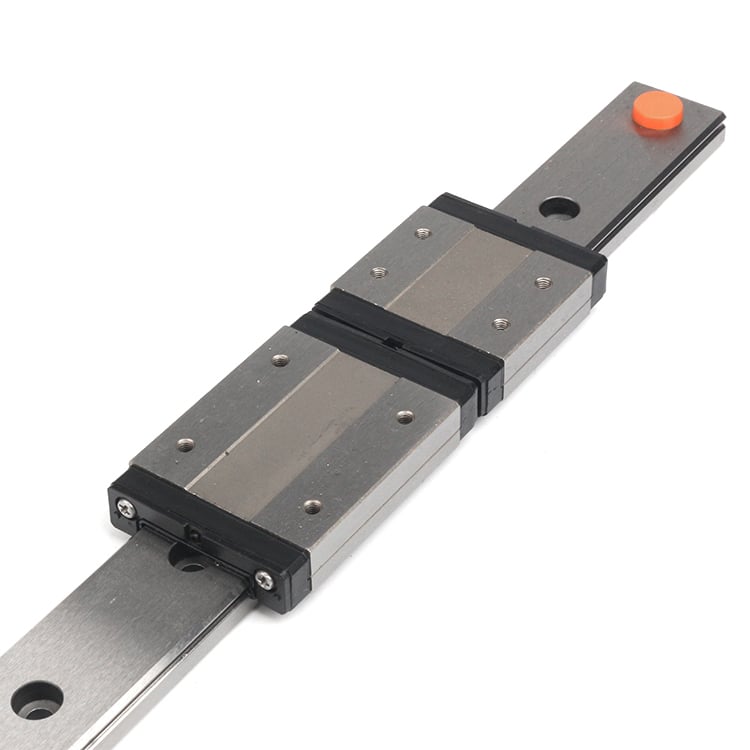

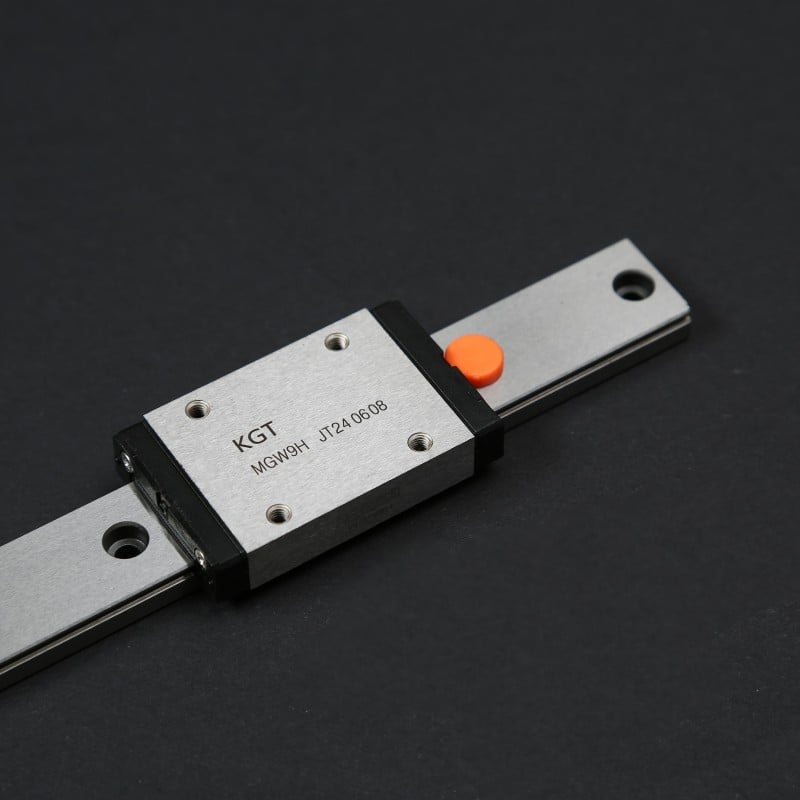

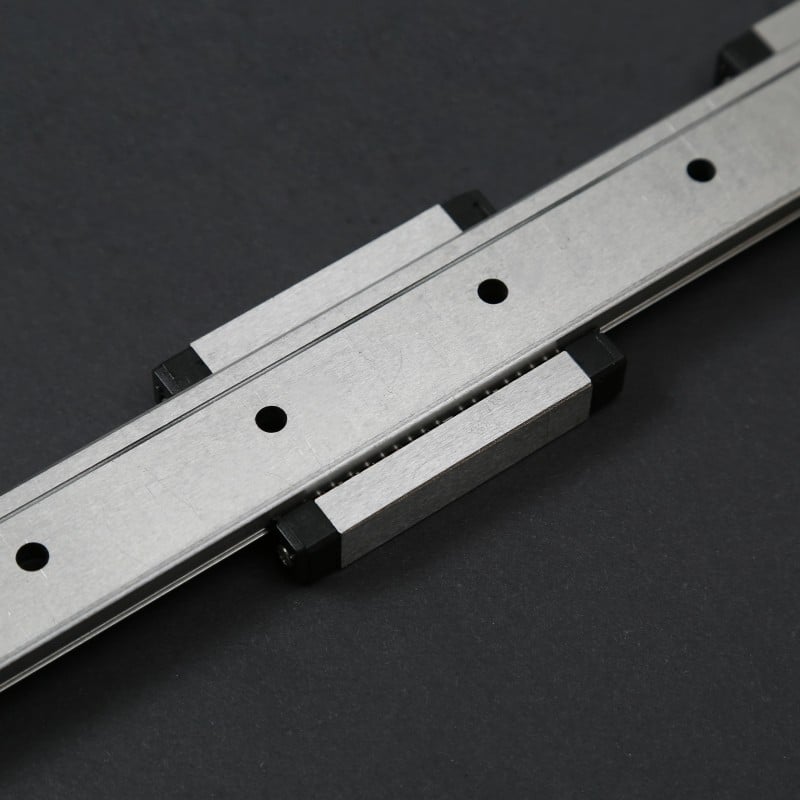

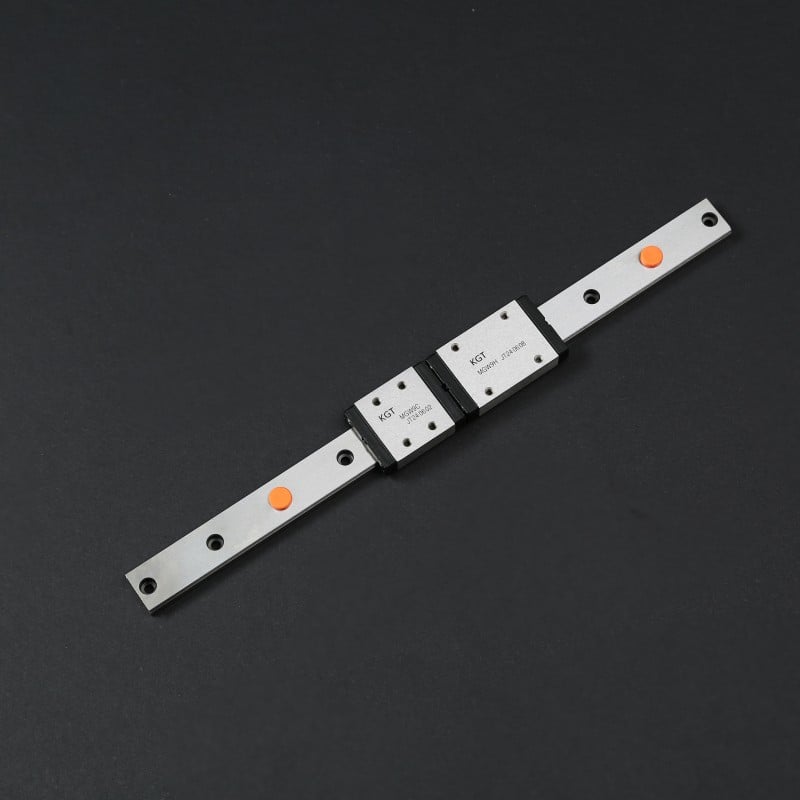

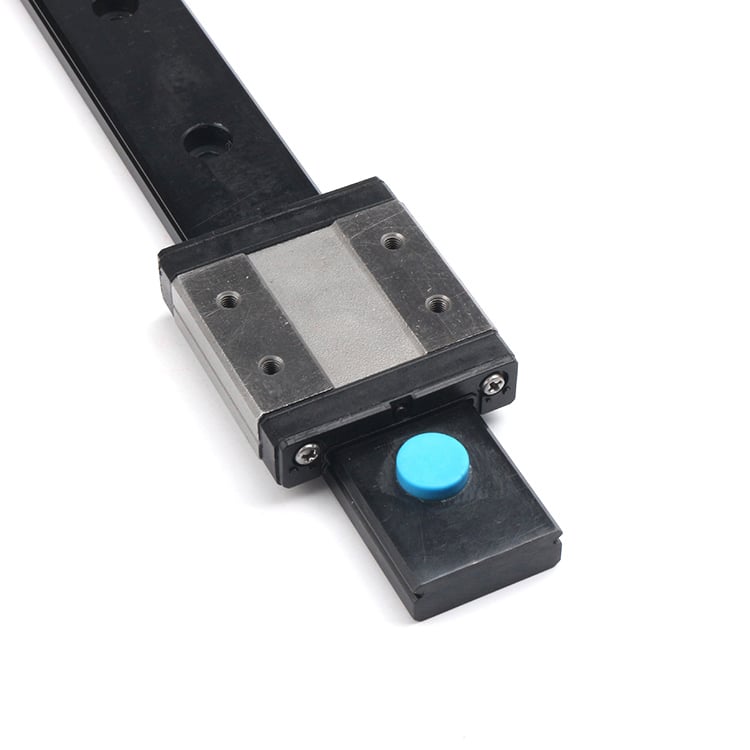

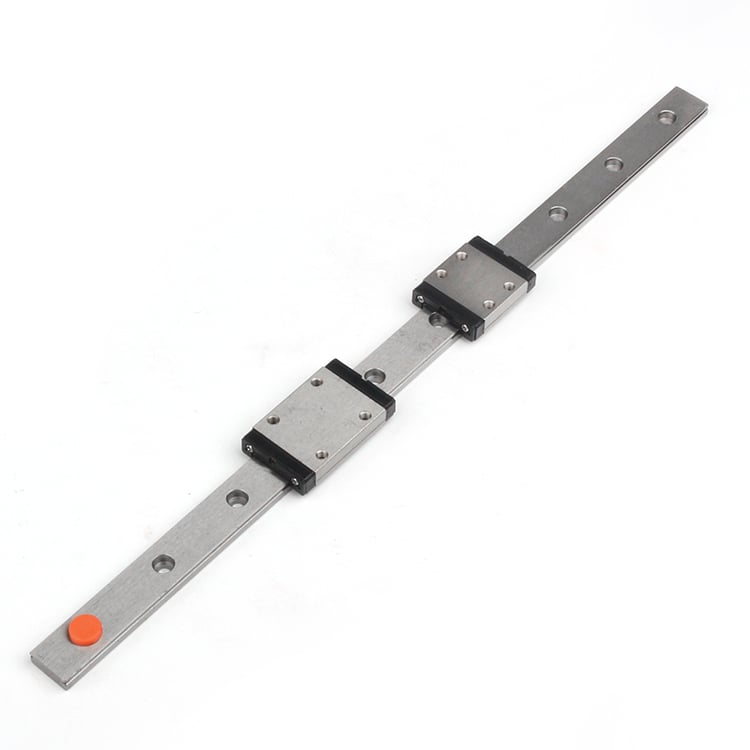

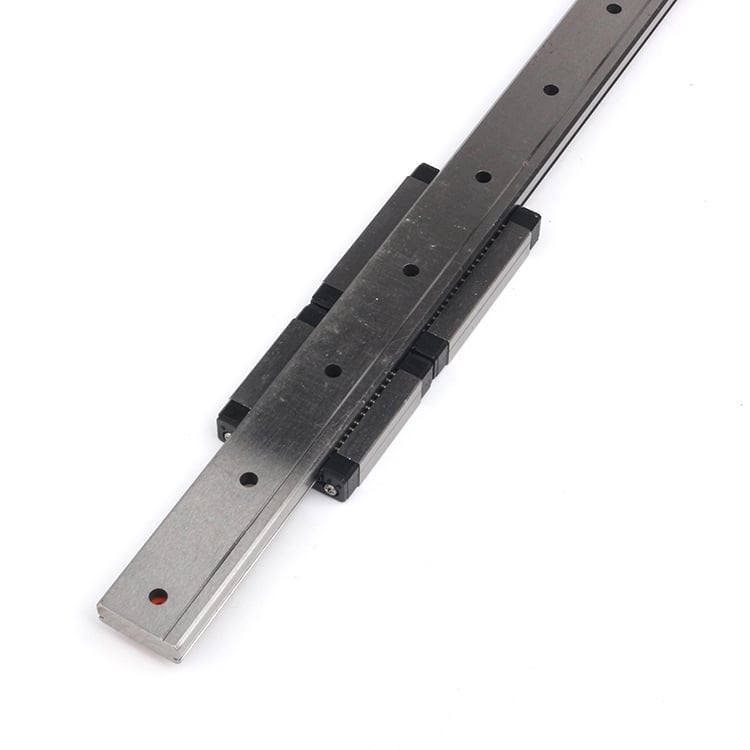

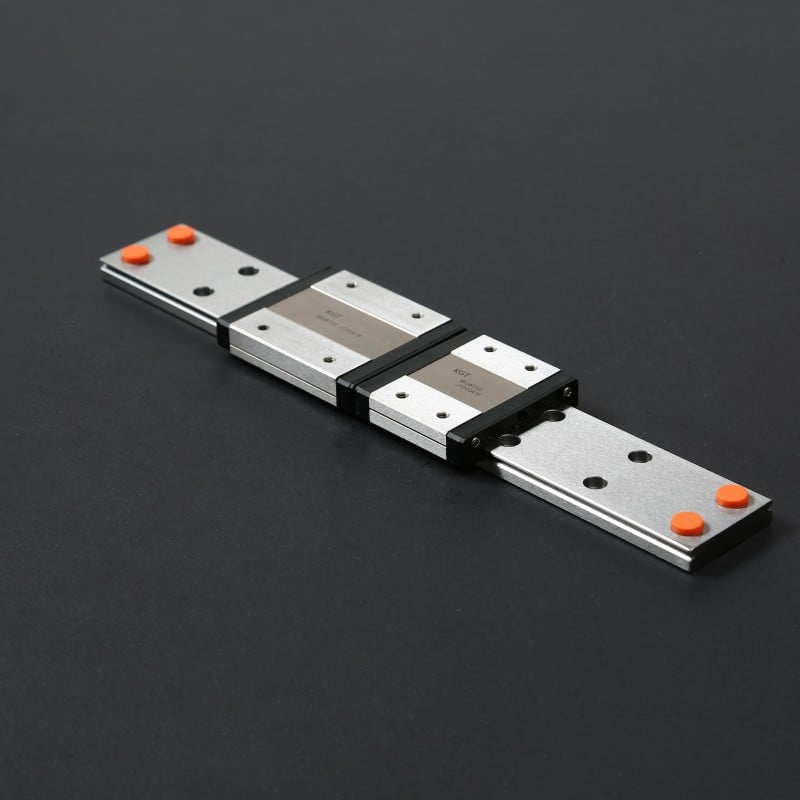

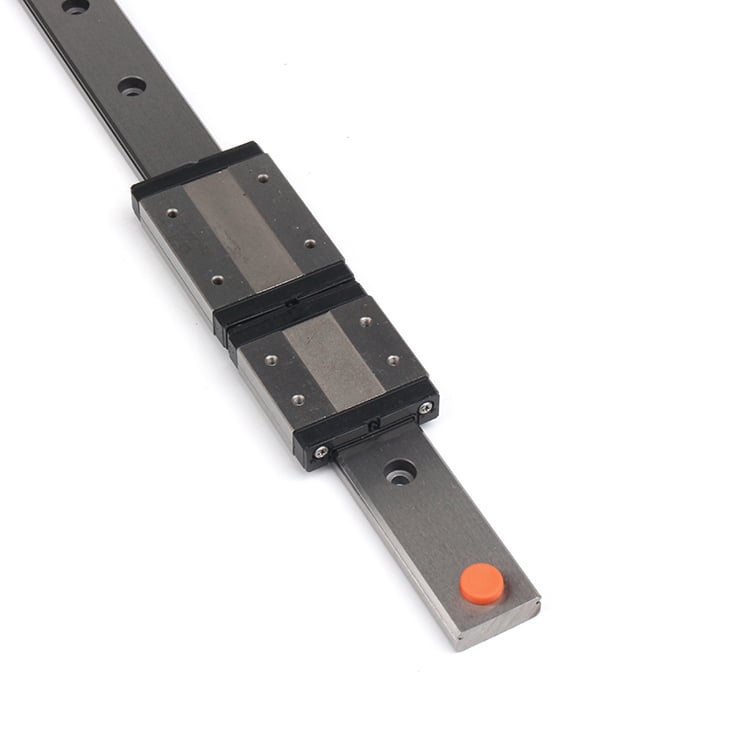

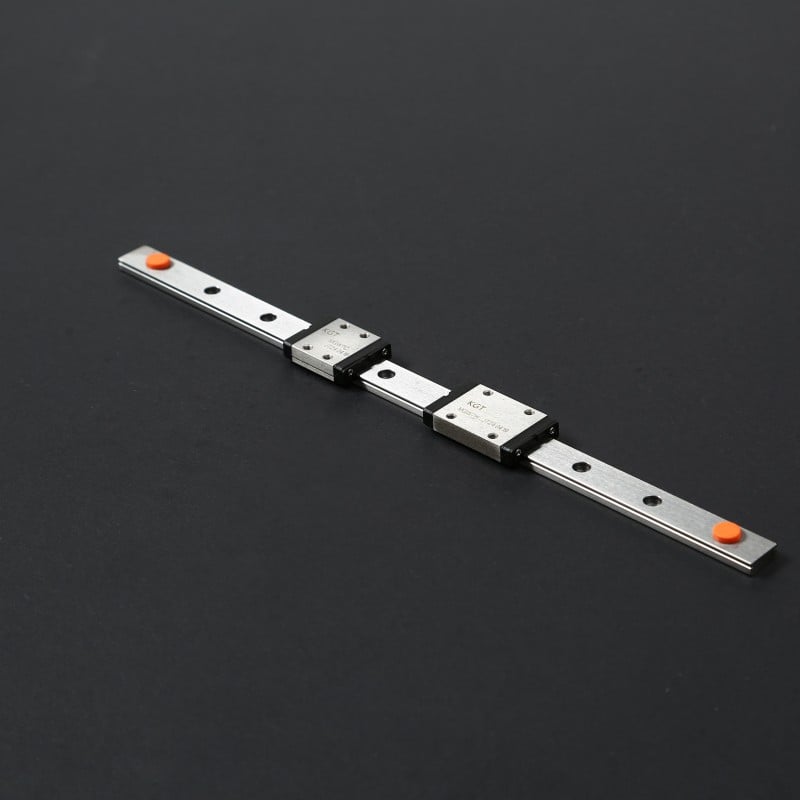

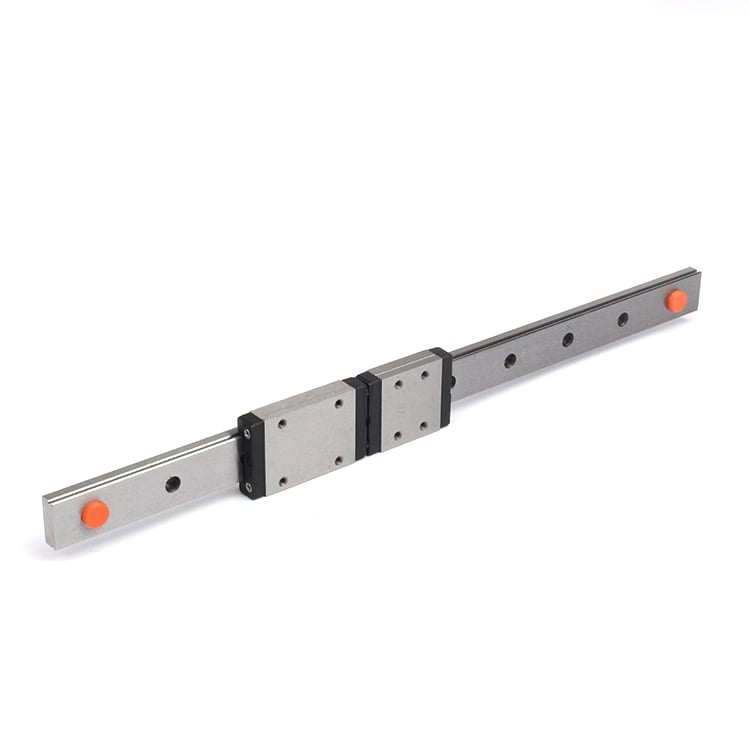

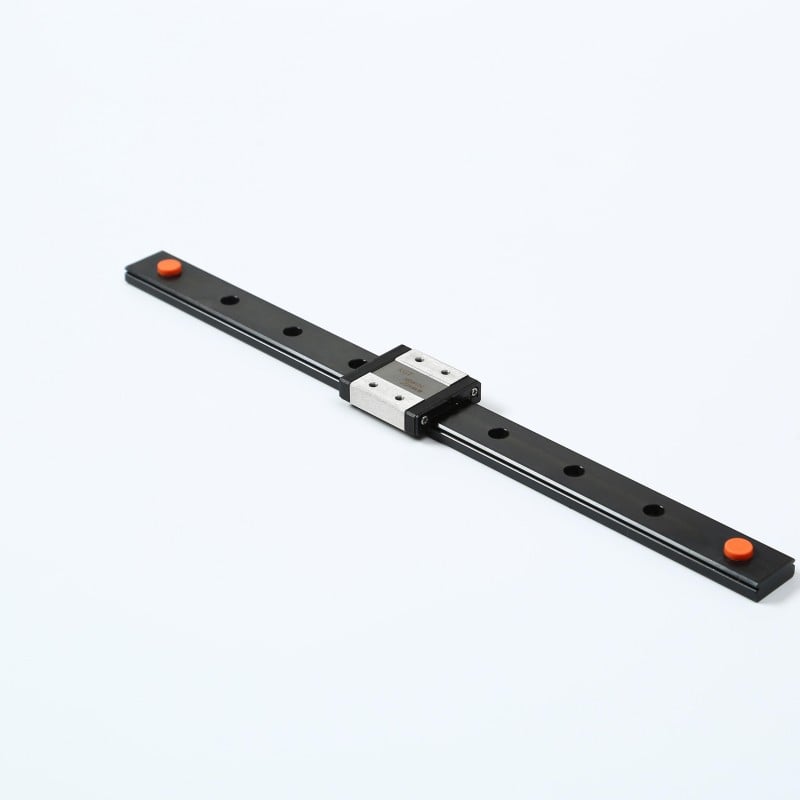

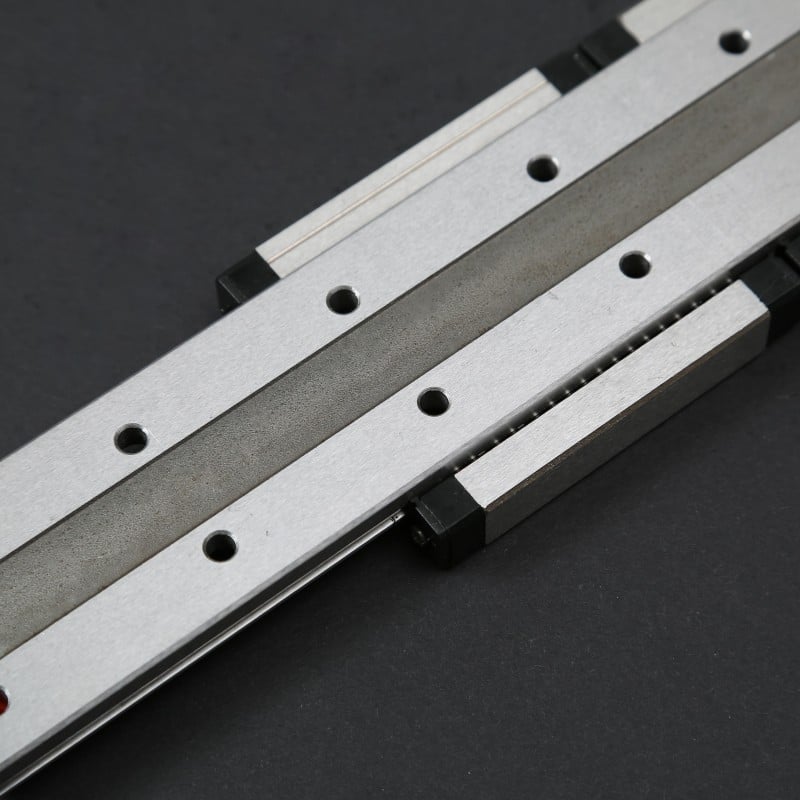

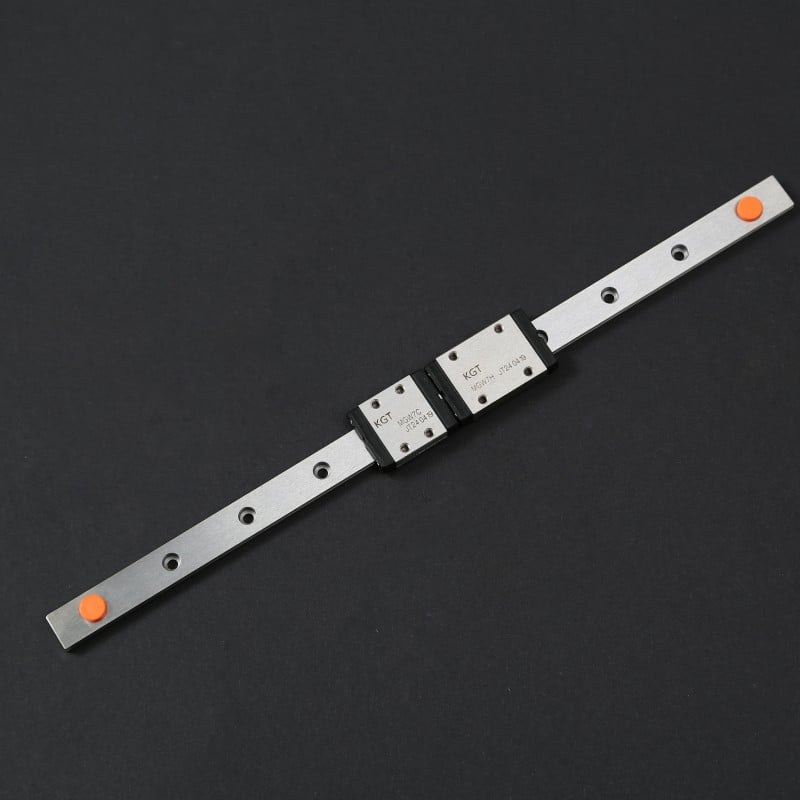

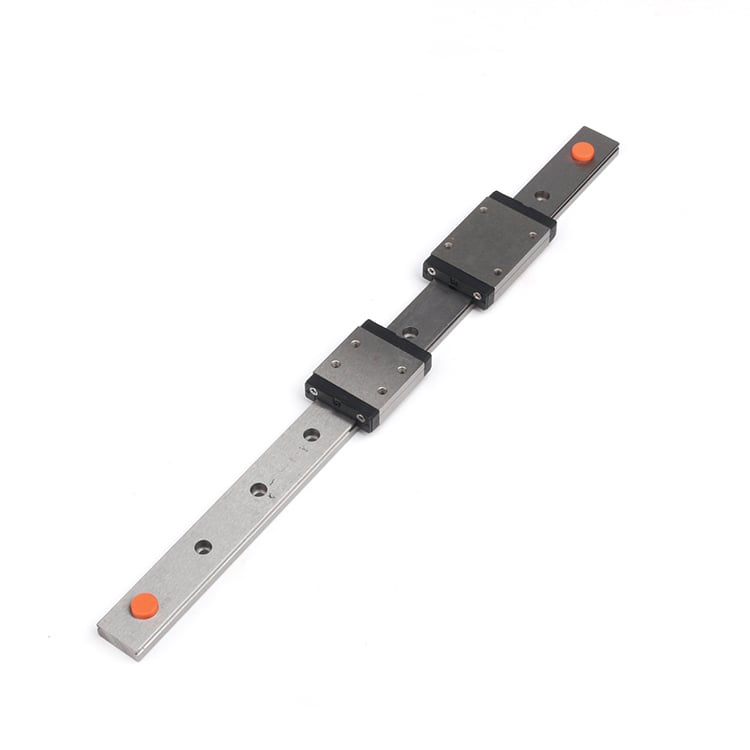

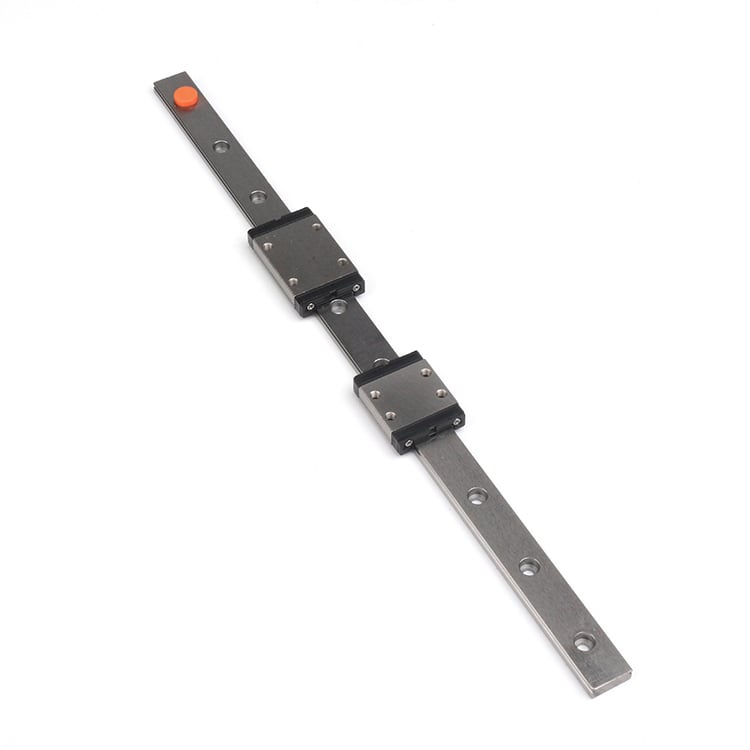

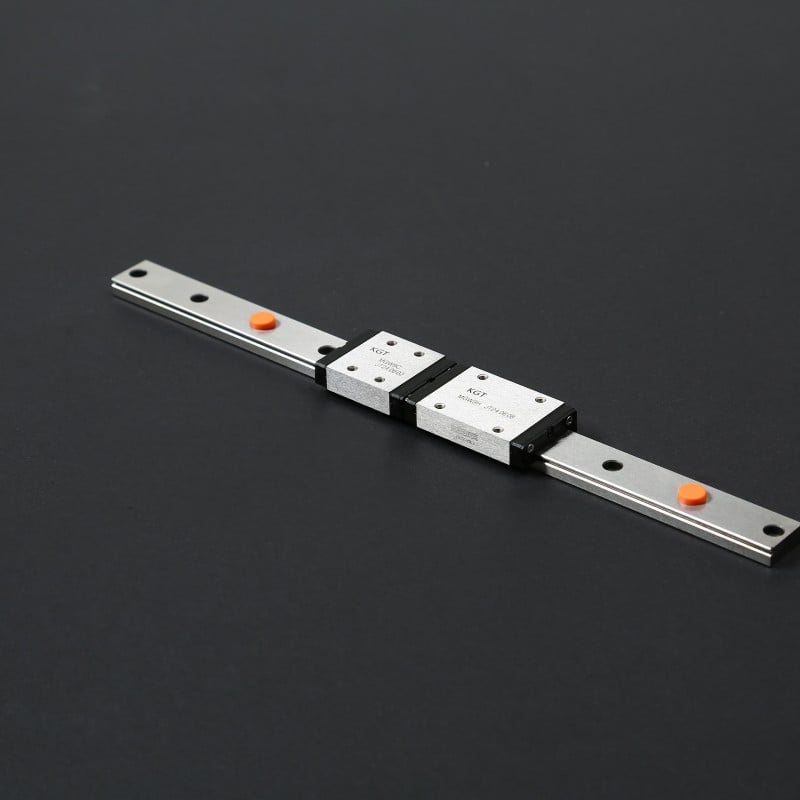

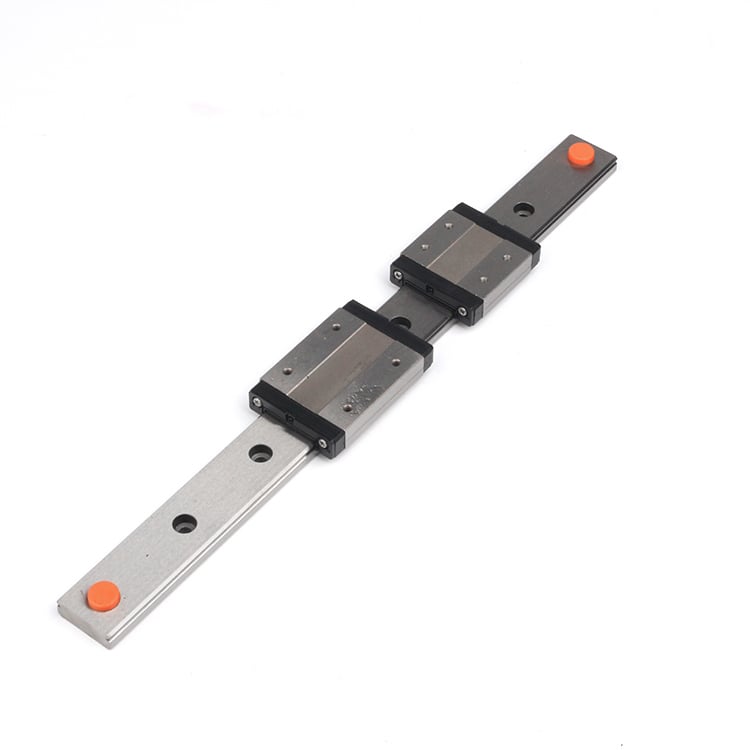

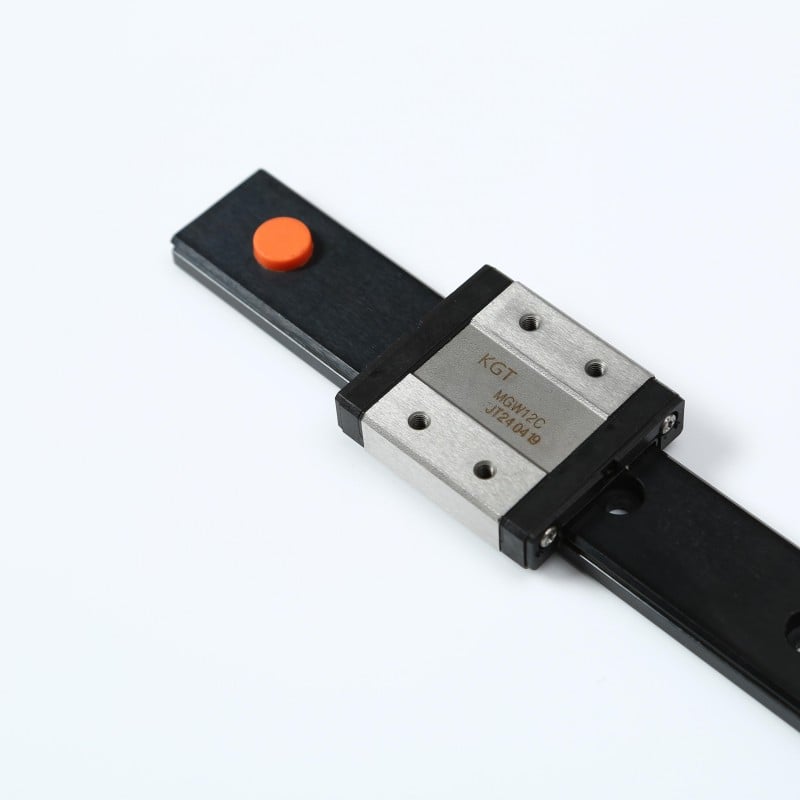

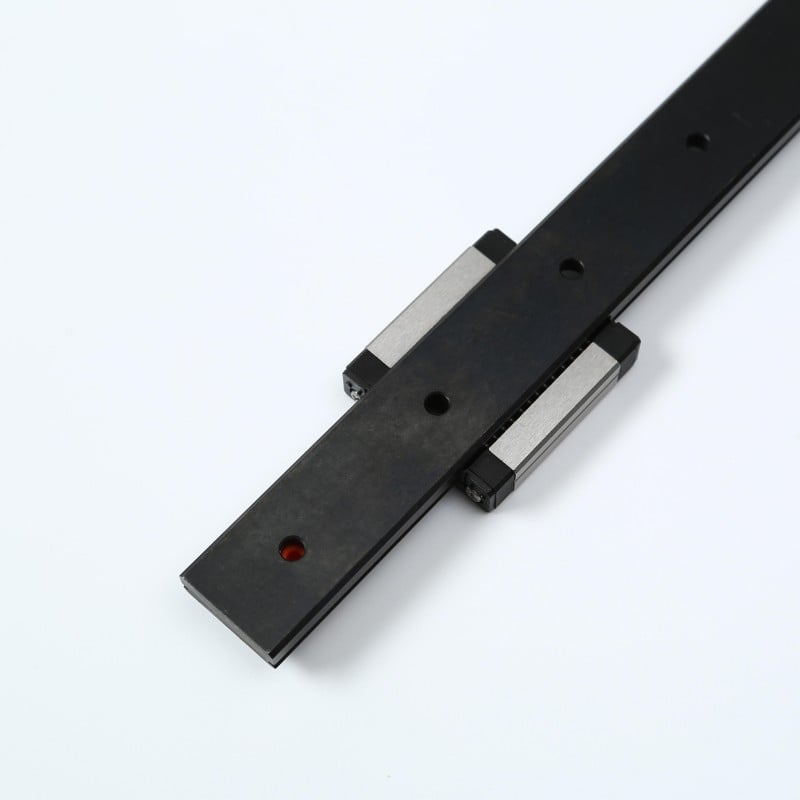

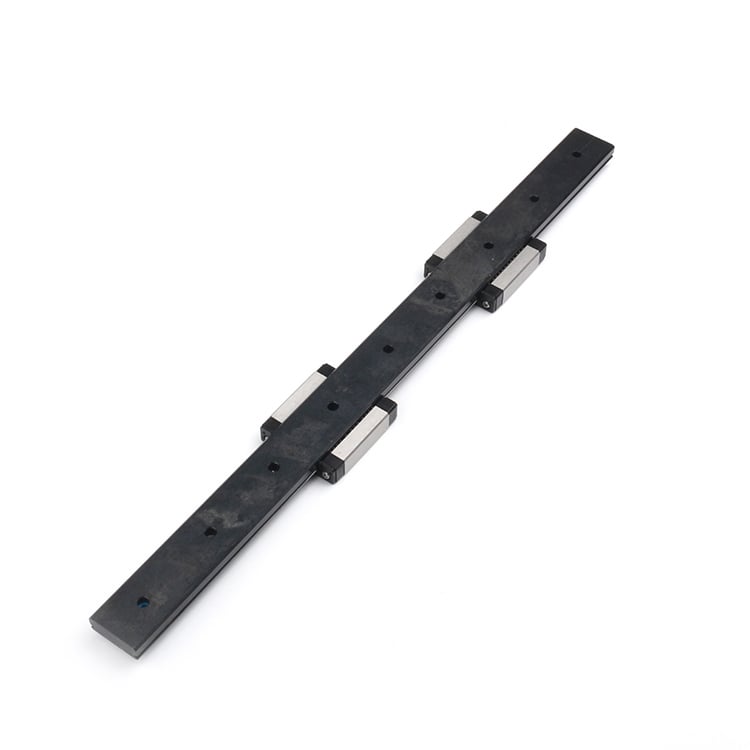

دليل خطي سلسلة MGW

أولًا: الميزات الهيكلية الأساسية ودلالة التسمية

• M: مصغّر – السلسلة الأساسية بحجم صغير، لكنها أكبر من أدلة MGN بنفس المواصفة.
• G: كروية – العناصر المتداولة هي كرات فولاذية دقيقة.
• W: واسعة – هذه هي الميزة الأكثر أهمية. وتشير إلى أن عرض الكتلة أكبر من عرض أدلة MGN بنفس المواصفة.

ثانيًا: الميزات والفوائد الأساسية (التركيز على الفوائد الناتجة عن التصميم الواسع)

صلابة فائقة عالية واستقرار ممتاز

• يوفر التصميم "الواسع" بشكل مباشر قدرة أعلى على تحمل العزوم. فالكتلة الأوسع تزيد من المسافة بين صفوف الكرات (ذراع العزم)، مما يؤدي إلى مقاومة استثنائية لعزوم الميلان والدوران حول المحور الرأسي والجانبي.
• في التطبيقات ذات الأحمال العالية أو العزوم غير المركزية، تتفوق قدرة MGW على منع الانقلاب والاستقرار التشغلي بشكل ملحوظ على أدلة MGN من نفس المواصفة.

قدرة الحمل العالية

• بسبب الحجم الأكبر للكتلة، يمكنه استيعاب عدد أكبر من الكرات ونظام ت circulation الكرات الأكبر داخليًا. وبالتالي، تكون ت Ratings الأحمال الساكنة والديناميكية أعلى مقارنة بأدلة MGN من نفس المواصفة، مما يمكنه من تحمل قوى أكبر.

دقة عالية وموثوقية عالية

• يتمتع بجميع مزايا أدلة الكرات الدقيقة: درجات دقة عالية (الدرجة P شائعة)، وحركة ناعلة، واحتكاك منخفض، وتحديد الموضع بدقة.
• إن البنية العريضة نفسها تعزز أيضًا الاستقرار الهيكلي الكلي، مما يؤثر إيجابًا على اتساق الدقة التشغيلية على المدى الطويل.

تحسين تبعث الحرارة وعمر خدمة أطول

• تساعد الكتلة المعدنية الأكبر ومساحة السطح الأكبر في تبعث الحرارة، مما يؤدي إلى ارتفاعات حرارة أصغر في ظل ظروف التشغيل عالية السرعة أو مستمرة.
• عادةً ما تؤدي السعة الأعلى للحمل والاستقرار الفائق إلى عمر أطول في مقاومة التعب تحت ظروف استخدام مكافئة.

ثالثاً: مقارنة مفصلة مع MGN (مفتاح فهم الاختيار)

ملخص بسيط: يمكن اعتبار MGW النسخة الموسعة ذات الهيكل الصلب من MGN. حيث يتم التضحية بجزء من الإحكام المكاني مقابل تحسينات كبيرة في الصلابة، وسعة التحميل، والاستقرار.

رابعًا. مجالات التطبيق النموذجية

تُعد MGW مناسبة للمعدات الدقيقة حيث يكون الفراغ متاحًا نسبيًا، ولكن توجد متطلبات قصوى بالنسبة للصلابة، والاستقرار، وقدرة تحمل الأجزاء المتحركة:

• أدوات الآلات الرقمية عالية السرعة والدقة العالية: المحور Z (رأس المغزل) في مراكز التشغيل الصغيرة وأجهزة النقش/الطحن الدقيقة، حيث تكون عزوم الانقلاب كبيرة.
• معدات تغليف وفحص أشباه الموصلات: الوحدات التي تتطلب حركة عالية السرعة ودقة عالية مع أحمال كبيرة (مثل وحدات الرؤية، ولوحات الفوهات).
• الروبوتات الصناعية: مفاصل الذراع في الروبوتات التجميعية الدقيقة أو روبوتات SCARA التي يجب أن تتحمل العزوم الناتجة عن أدوات النهاية.
• مراحل تحديد المواقع البصرية الدقيقة: مراحل الحركة متعددة الأبعاد التي تحمل رؤوس الليزر، أو العدسات الثقيلة، أو مكونات مطياف.
• طابعات ثلاثية الأبعاد عالية الأداء: محاور الحركة الأساسية للطابعات ثلاثية الأبعاد الكبيرة أو عالية السرعة، والتي تحتاج إلى مقاومة الاهتزازات الناتجة عن الحركة السريعة لرأس الطباعة.
• الأجهزة الطبية ومعدات علوم الحياة: مثل أجهزة تصنيع الحمض النووي (DNA)، وأنظمة معالجة العينات الآلية، حيث تحتاج وحدات الحركة إلى حمل مجموعات كواشف أو وحدات كشف نسبية الثقل.

خامس. اعتبارات الاختيار والاستخدام

• تحديد المتطلبات بوضوح: السؤال الأساسي أثناء عملية الاختيار: هل قيود المساحة أكثر أهمية، أم أن متطلبات الصلابة/الاستقرار هي ذات أولوية أكبر؟ هذا أمر جوهري عند الاختيار بين MGN وMGW.
• التحقق من العزوم: بالنسبة لـ MGW، من الضروري حساب الأحمال والعزوم الفعلية (وخاصة العزوم اللامركزية) في التطبيق بدقة لضمان الاستفادة من ميزة الصلابة العالية.
• التحقق من مساحة التركيب: تأكد من أن تصميم المعدة يحتوي على عرض جانبي كافٍ لاستيعاب كتلة MGW الأوسع ومواقع براغي التثبيت الخاصة بها.
• الدقة والتحميل المسبق: وبالمثل، اختر درجة الدقة بناءً على متطلبات الدقة والتحميل المسبق بناءً على متطلبات الصلابة (غالبًا ما يكون التحميل المسبق المتوسط أو الثقيل أكثر شيوعًا على MGW).
• مطابقة النظام: استخدام دليل عالي الصلابة مثل MGW يتطلب عادةً الت pairing مع مقصات كرات عالية الصلابة (مثل SFU)، ودعامات وهياكل قاعدية لتكوين نظام حركة عالي الأداء بالفعل.

القيمة الأساسية لـ MGW دليل خطي تكمن في توفير صلابة واستقرار وأداء في التحمل قريب من الحد الأقصى ضمن فئة الدلائل المصغرة. وهو الحل الأمثل للمهندسين عند مواجهة المفاضلة بين "المساحة" و"الأداء"، وعندما يكون "أولوية الأداء" أكثر أهمية من "الإحكام المكاني". اختيار MGW يعني بناء هيكل أكثر استقرارًا وقوة للآلية الأساسية للحركة في المعدات، مما يجعله مناسبًا بشكل خاص للآلات الدقيقة عالية المستوى التي تتطلب سرعة عالية ودقة عالية وموثوقية عالية.
