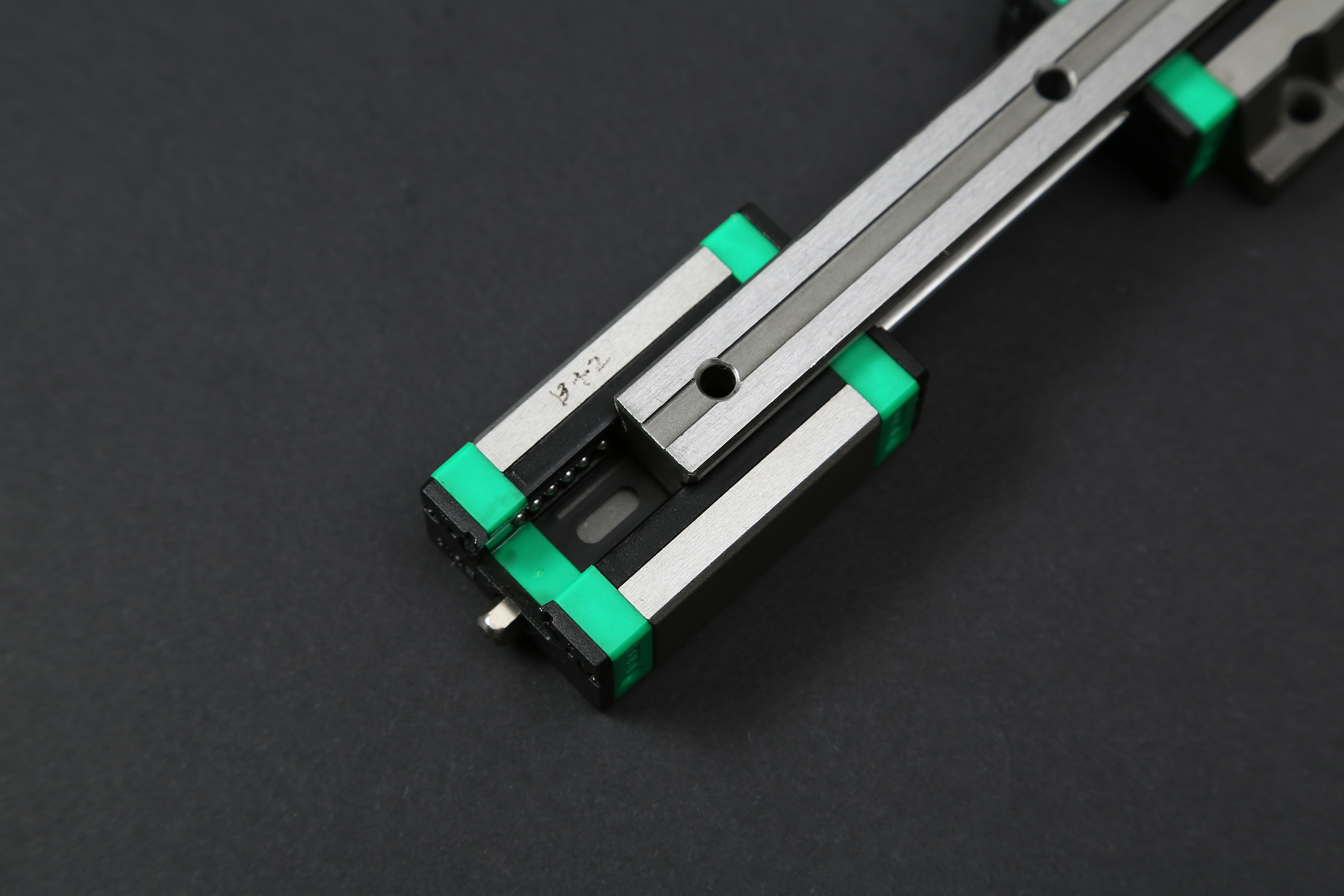

A łoże liniowe stanowi jeden z najbardziej podstawowych komponentów mechanicznych w nowoczesnej automatyzacji przemysłowej i precyzyjnych maszynach. Te specjalistyczne urządzenia umożliwiają płynny, kontrolowany ruch liniowy wzdłuż ustalonej trajektorii, dzięki czemu są niezwykle ważne w licznych zastosowaniach, począwszy od urządzeń produkcyjnych po systemy lotnicze i kosmiczne. Zrozumienie zasady działania łożyska liniowego oraz jego różnych zastosowań staje się coraz istotniejsze, gdy branże dążą do coraz bardziej zaawansowanych rozwiązań automatyki w 2026 roku.
Podstawowa zasada działania łożyska liniowego polega na minimalizacji tarcia przy jednoczesnym zachowaniu precyzyjnego pozycjonowania i zdolności do przenoszenia obciążeń. W przeciwieństwie do łożysk obrotowych, które umożliwiają ruch obrotowy, łożysko liniowe służy specjalnie do prowadzenia ruchu prostoliniowego. Ten element mechaniczny składa się z elementów tocznych, zazwyczaj kulek lub wałeczków, poruszających się w specjalnie zaprojektowanych bieżniach lub prowadnicach. Konstrukcja zapewnia, że części ruchome napotykają minimalny opór, zachowując jednocześnie dokładność i powtarzalność przez dłuższy czas pracy.
Nowoczesne procesy produkcyjne wymagają coraz bardziej precyzyjnej kontroli ruchu liniowego, co czyni dobór i wdrożenie odpowiednich systemów łożysk liniowych kluczowymi dla sukcesu operacyjnego. Inżynierowie muszą brać pod uwagę wiele czynników, takich jak nośność, wymagania dotyczące prędkości, warunki środowiskowe oraz dostępność do konserwacji przy określaniu tych komponentów. Ciągły rozwój nauki o materiałach i technik produkcyjnych doprowadził do powstania rozwiązań łożysk liniowych oferujących lepsze cechy eksploatacyjne niż poprzednie generacje.
Podstawowe zasady projektowania systemów łożysk liniowych
Podstawowe elementy konstrukcyjne
Główna konstrukcja łożyska liniowego obejmuje kilka kluczowych komponentów działających zharmonizowanie, aby zapewnić płynny ruch. Zewnętrzna obudowa, zazwyczaj wykonana ze stali hartowanej lub specjalistycznych stopów, zapewnia sztywność konstrukcyjną i zawiera wewnętrzne elementy ruchome. Kulki łożyskowe lub rolki cylindryczne są głównymi elementami przenoszącymi obciążenie, rozprowadzając siły na wiele punktów styku, aby zminimalizować zużycie i zachować precyzję.
Ścieżki toczne w obudowie łożyska liniowego posiadają dokładnie obrabiane powierzchnie, które kierują elementami toczącymi się po ich zamierzonej trasie. Powierzchnie te poddawane są specjalnym procesom obróbki cieplnej w celu osiągnięcia optymalnej twardości oraz trwałości. System klatki lub uchwytu utrzymuje odpowiednią odległość między elementami toczącymi się, zapobiegając kolizjom i zapewniając równomierne rozłożenie obciążenia w całym zestawie łożyska.
Mechanizmy uszczelniające chronią komponenty wewnętrzne przed zanieczyszczeniem, zapewniając jednocześnie utrzymanie smarowania w systemie. Zaawansowane projekty uszczelek obejmują wiele barier, takich jak uszczelki kontaktowe, labiryntowe oraz magnetyczne, w zależności od konkretnych wymagań aplikacji. Integracja tych elementów tworzy spójny system, zdolny do zapewnienia niezawodnej pracy w różnych warunkach eksploatacyjnych.
Nauka o materiałach i aspekty produkcji
Współczesna produkcja łożysk liniowych wykorzystuje zaawansowaną metalurgię oraz precyzyjne techniki obróbki skrawaniem, aby osiągnąć doskonałe właściwości eksploatacyjne. Stal chromowo-węglowa o wysokiej zawartości węgla pozostaje materiałem standardowym dla elementów tocznych ze względu na wyjątkową twardość i odporność na zużycie. Specjalistyczne procesy obróbki cieplnej, takie jak hartowanie całkowite i powierzchniowe, optymalizują strukturę materiału, zapewniając dłuższą trwałość.
Materiały obudowy różnią się w zależności od wymagań aplikacji i obejmują stal nierdzewną do środowisk korozyjnych, stopy aluminium do zastosowań wrażliwych na wagę oraz materiały kompozytowe do warunków specjalistycznych. Powłoki powierzchniowe, takie jak nanoszone powłoki czy specjalistyczne powlekania, zwiększają odporność na korozję, zachowując jednocześnie stabilność wymiarową.
Dopuszczalne uchybienia produkcyjne współczesnych elementów łożysk liniowych osiągnęły bezprecedensowy poziom precyzji, przy czym niektóre zastosowania wymagają dokładności pozycjonowania mierzonej w mikrometrach. Komputerowo sterowane centra obróbcze oraz zautomatyzowane systemy kontroli jakości zapewniają spójną dokładność wymiarową w całym cyklu produkcji. Postępy w dziedzinie produkcji przekładają się bezpośrednio na lepszą wydajność i niezawodność w zastosowaniach terenowych.
Mechanizmy działania i sterowanie ruchem
Rozkład Obciążenia i Zarządzanie Siłami
Skuteczność działania układu łożysk liniowych w dużym stopniu zależy od prawidłowego rozkładu obciążenia na wszystkie elementy toczne. Gdy do ruchomego suportu lub wału przykłada się siły zewnętrzne, obciążenia te muszą być przekazywane przez elementy toczne do nieruchomej obudowy bez powodowania nadmiernych koncentracji naprężeń. Odpowiednie wciasowanie eliminuje luzy, zapewniając jednocześnie optymalny podział obciążenia między elementy toczne.
Nominalne obciążenie dynamiczne określa maksymalne siły, jakie łoże liniowe może wytrzymać podczas pracy, zachowując akceptowalną trwałość. Wartości te uwzględniają składowe obciążenia radialnego i osiowego oraz momenty obciążenia, które mogą występować w wyniku niestandardowego montażu lub nierównomiernego przyłożenia obciążenia. Zrozumienie tych ograniczeń obciążenia jest kluczowe dla prawidłowego projektowania układu i doboru komponentów.
Nośność statyczna to maksymalny siła, która może być przyłożona do nieruchomego łożyska liniowego bez powodowania trwałych odkształceń. Ta specyfikacja ma szczególne znaczenie w zastosowaniach, w których łożysko może być narażone na duże obciążenia w okresach niepracy lub w warunkach awaryjnego zatrzymania. Właściwe rozważenie zarówno nośności dynamicznej, jak i statycznej zapewnia niezawodną długoterminową pracę.
Systemy smarowania i wymagania konserwacyjne
Skuteczne smarowanie odgrywa kluczową rolę w wydajności łożysk liniowych, zmniejszając tarcie, zapobiegając zużyciu oraz korozji. Wybór środka smarnego zależy od warunków pracy, w tym zakresu temperatur, wymagań dotyczących prędkości oraz czynników środowiskowych. Smarzenie plastyczne jest powszechne w wielu zastosowaniach ze względu na wygodę i doskonałe właściwości uszczelniające, natomiast smarowanie olejem może być preferowane w zastosowaniach wysokoprędkościowych lub w warunkach wysokich temperatur.
Systemy smarowania automatycznego mogą wydłużyć okresy serwisowe i poprawić niezawodność w krytycznych zastosowaniach. Te systemy dostarczają dokładne ilości smaru w ustalonych odstępach czasu, zapewniając stałe smarowanie bez konieczności ingerencji ręcznej. Właściwe planowanie smarowania zapobiega przedwczesnemu zużyciu, unikając jednocześnie nadmiernego smarowania, które mogłoby przyciągać zanieczyszczenia lub powodować problemy z uszczelnieniami.
Kontrola zanieczyszczeń to kolejny kluczowy aspekt konserwacji łożysk liniowych. Skuteczne systemy uszczelniające w połączeniu z odpowiednimi praktykami montażu minimalizują przedostawanie się cząstek, wilgoci oraz innych zanieczyszczeń, które mogą naruszyć działanie układu. Regularne inspekcje i procedury czyszczenia pomagają wykryć potencjalne problemy, zanim dojdzie do awarii systemu.
Zastosowania i wdrożenia przemysłowe
Produkcja i systemy automatyki
Automatyzacja produkcji coraz bardziej polega na precyzyjnych systemach łożysk liniowych, aby osiągnąć dokładność i powtarzalność wymagane w nowoczesnych procesach produkcyjnych. Centra obróbcze CNC wykorzystują zespoły łożysk liniowych do precyzyjnego pozycjonowania narzędzi skrawających, umożliwiając produkcję złożonych elementów z niewielkimi tolerancjami wymiarowymi. Niezawodność tych systemów łożysk bezpośrednio wpływa na efektywność produkcji oraz jakość wyrobów.
Automatyzacja linii montażowej w dużym stopniu opiera się na technologii łożysk liniowych, które przenoszą komponenty przez różne stanowiska z konsekwentną dokładnością pozycjonowania. Operacje pobierania i umieszczania, systemy kontroli części oraz urządzenia pakujące korzystają ze sprawnego, precyzyjnego ruchu, jaki zapewniają wysokiej jakości systemy łożysk liniowych. Możliwość utrzymywania dokładności pozycjonowania przez miliony cykli czyni te komponenty niezastąpionymi w środowiskach produkcji seryjnej.
Systemy robotyczne coraz częściej wykorzystują zespoły łożysk liniowych, aby zwiększyć zasięg i zapewnić dodatkowe stopnie swobody. Napędy liniowe montowane na ramionach robotów umożliwiają precyzyjne pozycjonowanie w operacjach spawania, malowania i montażu. Integracja technologii łożysk liniowych z systemami sterowania serwo pozwala tworzyć wysoce czułe i dokładne rozwiązania do sterowania ruchem.
Aplikacje lotnicze i obronne
Przemysł lotniczy wymaga rozwiązań z łożyskami liniowymi, które mogą działać niezawodnie w ekstremalnych warunkach, zachowując wyjątkową precyzję. Systemy sterowania w lotnikach wykorzystują specjalistyczne zespoły łożysk liniowych w powierzchniach sterowych, mechanizmach podwozia oraz systemach sterowania silnikiem. Te zastosowania wymagają komponentów odpornych na znaczne drgania, zmiany temperatury i obciążenia g, które jednocześnie zapewniają precyzyjne pozycjonowanie.
Zastosowania satelitarne i pojazdy kosmiczne stawiają unikalne wyzwania dla projektowania łożysk liniowych, w tym pracę w warunkach próżni, skrajnych cyklach temperatur oraz narażeniu na promieniowanie. Opracowano specjalistyczne materiały i systemy smarowania przeznaczone specjalnie do tych wymagających środowisk. Wymagania dotyczące niezawodności w zastosowaniach kosmicznych często przekraczają o kilka rzędów wielkości te stosowane na Ziemi.
Naziemne urządzenia lotnicze, w tym systemy radarowe, mechanizmy pozycjonowania anten i sprzęt testowy, również opierają się na precyzyjnej technologii łożysk liniowych. Te zastosowania często wymagają możliwości dokładnego pozycjonowania dużych mas przy jednoczesnym zapewnieniu płynnej pracy przez dłuższe okresy. Wymagające charakterystyki aplikacji lotniczych napędzały wiele innowacji w dziedzinie projektowania i produkcji łożysk liniowych.
Kryteria doboru i zagadnienia projektowe
Specyfikacje i wymagania dotyczące wydajności
Wybór odpowiedniego łożyska liniowego do konkretnego zastosowania wymaga starannego przeanalizowania wielu parametrów wydajności. Nośność pozostaje głównym kryterium, obejmując obciążenia dynamiczne podczas pracy oraz obciążenia statyczne, które mogą wystąpić podczas konserwacji lub stanów awaryjnych. Inżynierowie muszą wziąć pod uwagę wszystkie składowe sił, w tym obciążenia radialne, osiowe oraz momenty obciążające, które mogą wynikać z konfiguracji montażu lub wymagań eksploatacyjnych.
Możliwości prędkościowe to kolejne kluczowe kryterium doboru, ponieważ różne konstrukcje łożysk liniowych oferują różne maksymalne ograniczenia prędkości i możliwości przyspieszenia. Zastosowania wysokoprędkościowe mogą wymagać specjalnych konstrukcji klatek, ulepszonych systemów smarowania lub alternatywnych konfiguracji elementów tocznych w celu zapewnienia płynnej pracy. Należy również uwzględnić zależność między prędkością a nośnością, ponieważ wyższe prędkości zazwyczaj zmniejszają dopuszczalne wartości obciążeń.
Wymagania dotyczące dokładności znacząco wpływają na wybór prowadnic liniowych, szczególnie w zastosowaniach precyzyjnych, takich jak maszyny pomiarowe współrzędnościowe lub urządzenia do produkcji półprzewodników. Powtarzalność pozycjonowania, tolerancja prostoliniowości oraz wymagania dotyczące równoległości muszą być zgodne z potrzebami danego zastosowania. Niektóre zastosowania mogą wymagać zestawów prowadnic liniowych z wciasnym obciążeniem w celu wyeliminowania luzów i poprawy dokładności pozycjonowania.
Warunki Środowiskowe i Operacyjne
Środowisko pracy znacząco wpływa na wybór prowadnic liniowych oraz na wymagania projektowe. Skrajne temperatury wpływają na lepkość smaru, rozszerzalność materiałów oraz luzy między komponentami. Zastosowania w wysokich temperaturach mogą wymagać specjalistycznych materiałów lub systemów chłodzenia, podczas gdy niskie temperatury mogą wymagać zmodyfikowanych środków smarnych lub systemów grzewczych zapewniających prawidłową pracę.
Poziomy narażenia na zanieczyszczenia określają wymagania dotyczące uszczelnienia i interwały konserwacji systemów prowadnic liniowych. W środowiskach czystych można stosować uproszczone rozwiązania uszczelniające, podczas gdy surowe warunki przemysłowe wymagają kompleksowej ochrony przed zanieczyszczeniami. Środowiska agresywne chemicznie mogą wymagać zastosowania specjalistycznych materiałów lub powłok ochronnych zapobiegających degradacji w czasie.
Charakterystyka cyklu pracy, w tym częstotliwość eksploatacji, okresy postoju oraz zmienność obciążeń, wpływa na wybór komponentów i oczekiwany czas ich użytkowania. Zastosowania pracujące w sposób ciągły wymagają innych rozwiązań konstrukcyjnych niż aplikacje o pracy okresowej. Zrozumienie pełnego profilu eksploatacyjnego pozwala zoptymalizować dobór prowadnic liniowych pod kątem maksymalnej niezawodności i opłacalności.
Najlepsze praktyki instalacji i integracji
Metody montażu i procedury wyjustowania
Prawidłowa instalacja jest kluczowym czynnikiem zapewniającym optymalną wydajność i długi okres użytkowania łożysk liniowych. Przygotowanie powierzchni montażowych wymaga szczególnej uwagi względem wymagań dotyczących płaskości, równoległości oraz jakości powierzchni. Odchylenia od określonych tolerancji mogą powodować wstępne obciążenia, zacinanie się lub przyspieszony zużycie, co znacząco skraca żywotność łożyska. Precyzyjne narzędzia pomiarowe i procedury regulacji zapewniają prawidłowe zależności geometryczne pomiędzy współpracującymi elementami.
Procedury instalacji łożysk liniowych muszą uwzględniać efekty rozszerzalności termicznej, szczególnie w zastosowaniach charakteryzujących się dużymi zmianami temperatury. Odpowiednie luzy i metody montażu kompensują zmiany wymiarów bez wprowadzania szkodliwych naprężeń. Układy montażowe stałe i pływające pozwalają skutecznie zarządzać przyrostem wymiarów spowodowanym temperaturą, jednocześnie zapewniając właściwą współosiowość w całym zakresie pracy temperaturowej.
Sztywność konstrukcji nośnej odgrywa kluczową rolę w wydajności łożysk liniowych, ponieważ nadmierne ugięcie może prowadzić do niewyważenia i nierównomiernego rozkładu obciążenia. Analiza metodą elementów skończonych oraz obliczenia konstrukcyjne pomagają zapewnić odpowiednią sztywność dla zamierzonego zastosowania. Prawidłowe zaprojektowanie fundamentu umożliwia efektywne rozprowadzanie obciążeń, minimalizując jednocześnie przenoszenie drgań, które mogłoby wpływać na dokładność lub przyspieszać zużycie.
Integracja z systemami sterowania
Współczesne zastosowania łożysk liniowych są często integrowane z zaawansowanymi systemami sterowania ruchem, wymagającymi precyzyjnych informacji zwrotnych i charakterystyk reakcji. Systemy sprzężenia zwrotnego pozycji, takie jak enkodery liniowe, rozwijacze (resolvers) czy interferometria laserowa, zapewniają dokładność niezbędną do sterowania w układzie zamkniętym. Cechy mechaniczne systemu łożysk liniowych muszą uzupełniać możliwości systemu sterowania, aby osiągnąć optymalną wydajność.
Integracja silnika serwomotorowego wymaga starannego uwzględnienia dopasowania bezwładności, eliminacji luźnego biegu oraz cech odpowiedzi dynamicznej. Masa i sztywność zespołu łożyska liniowego bezpośrednio wpływają na dostrajanie układu sterowania oraz osiągalną wydajność. Poprawna integracja systemu zapewnia stabilną pracę przy jednoczesnej maksymalizacji możliwości prędkości i dokładności.
Systemy bezpieczeństwa i procedury awaryjnego zatrzymania muszą uwzględniać charakterystykę pracy zespołów łożysk liniowych. Układy hamulcowe, wyłączniki krańcowe oraz mechanizmy wykrywania kolizji współpracują ze sobą w celu ochrony sprzętu i personelu. Integracja tych funkcji bezpieczeństwa wymaga zrozumienia zachowania dynamicznego oraz odległości hamowania związanych z systemem ruchu liniowego.
Przyszłe rozwój i trendy technologiczne
Zaawansowane materiały i techniki produkcji
Rozwój technologii łożysk liniowych nadal postępuje dzięki innowacjom w dziedzinie materiałoznawstwa i procesów produkcyjnych. Elementy toczne z ceramiki oferują zmniejszoną wagę, lepszą odporność na korozję oraz poprawiają wydajność w zastosowaniach wysokoprędkościowych. Hybrydowe konstrukcje łączące kulki ceramiczne z bieżniami stalowymi zapewniają optymalne właściwości eksploatacyjne w wymagających zastosowaniach, jednocześnie umożliwiając kontrolowanie kosztów.
Techniki wytwarzania przyrostowego zaczynają wpływać na projektowanie i produkcję łożysk liniowych, szczególnie w przypadku specjalistycznych zastosowań wymagających niestandardowych geometrii lub unikalnych właściwości materiałów. Druk 3D umożliwia szybkie prototypowanie komponentów łożyskowych i może w przyszłości służyć do produkcji gotowych części dla określonych zastosowań. Te postępy w produkcji mogą znacząco skrócić czasy realizacji zamówień i umożliwić większą elastyczność projektową.
Inteligentna technologia łożysk z wbudowanymi czujnikami i możliwościami monitorowania stanowi nowy trend w rozwoju łożysk liniowych. Te inteligentne systemy mogą zapewniać ciągłą informację zwrotną na temat warunków pracy, stopnia zużycia oraz potrzeb konserwacyjnych. Możliwości predykcyjnego utrzymania ruchu dzięki ciągłemu monitorowaniu mogą znacząco poprawić niezawodność systemu, jednocześnie obniżając koszty konserwacji.
Integracja z przemysłem 4.0 i systemami IoT
Integracja systemów łożysk liniowych z inicjatywami przemysłu 4.0 oraz platformami Internetu Rzeczy otwiera nowe możliwości optymalizacji wydajności i prowadzenia konserwacji predykcyjnej. Zespoły łożysk liniowych wyposażone w czujniki mogą przesyłać dane operacyjne do scentralizowanych systemów monitorujących, umożliwiając zaawansowaną analizę danych i wykorzystanie algorytmów uczenia maszynowego w celu optymalizacji wydajności oraz prognozowania potrzeb konserwacyjnych.
Technologia cyfrowego bliźniaka umożliwia wirtualne modelowanie wydajności łożysk liniowych w różnych warunkach pracy, wspierając optymalizację projektowania i planowanie konserwacji. Te modele wirtualne mogą integrować dane operacyjne w czasie rzeczywistym, zapewniając dokładne prognozy pozostałej żywotności oraz optymalnego momentu wymiany. Połączenie fizycznych czujników i modelowania cyfrowego tworzy potężne narzędzia do optymalizacji systemu.
Zastosowanie sztucznej inteligencji w systemach łożysk liniowych umożliwia adaptacyjne algorytmy sterowania, które mogą optymalizować wydajność w zależności od zmieniających się warunków pracy. Systemy uczenia maszynowego mogą identyfikować wzorce w danych operacyjnych wskazujące rozwijające się problemy lub możliwości poprawy wydajności. Te inteligentne systemy mają potencjał, by zrewolucjonizować sposób projektowania, eksploatacji i konserwacji systemów łożysk liniowych.
Często zadawane pytania
Jakie czynniki decydują o trwałości systemu łożysk liniowych
Okres użytkowania zależy od wielu czynników, w tym warunków obciążenia, prędkości pracy, jakości smarowania, warunków środowiskowych oraz dokładności montażu. Poprawne obliczenie obciążenia, odpowiednie smarowanie, kontrola zanieczyszczeń oraz precyzyjny montaż znacząco wydłużają żywotność łożyska. Praca w ramach określonych limitów obciążenia i prędkości przy jednoczesnym utrzymaniu odpowiedniego smarowania zapewnia zazwyczaj najdłuższy okres eksploatacji.
Jak dobrać odpowiedni typ łożyska liniowego do mojego zastosowania
Dobór wymaga analizy wymagań dotyczących obciążenia, możliwości prędkościowych, potrzeb dokładności, warunków środowiskowych oraz ograniczeń przestrzennych. Należy wziąć pod uwagę zarówno statyczne, jak i dynamiczne nośności, maksymalne limity prędkości, wymagania dotyczące precyzji oraz środowisko pracy. Konsultacja z producentami łożysk oraz zapoznanie się z wytycznymi aplikacyjnymi pomaga zagwarantować optymalny wybór dla konkretnych wymagań.
Jakie procedury konserwacji są wymagane dla systemów łożysk liniowych
Regularna konserwacja obejmuje smarowanie zgodnie z zaleceniami producenta, monitorowanie zanieczyszczeń, kontrolę wizualną pod kątem zużycia lub uszkodzeń oraz sprawdzanie prawidłowego prowadzenia montażu. Należy ustalić harmonogramy smarowania na podstawie warunków pracy, monitorować stan uszczelek i niezwłocznie wymieniać zużyte komponenty. Poprawne procedury konserwacji znacząco wydłużają żywotność systemu i zapewniają utrzymanie jego wydajności.
Czy systemy łożysk liniowych mogą pracować w trudnych warunkach środowiskowych
Specjalistyczne konstrukcje łożysk liniowych mogą działać w trudnych warunkach, w tym przy skrajnych temperaturach, agresywnych atmosferach chemicznych oraz wysokim poziomie zanieczyszczeń. Dobór odpowiednich materiałów, systemów uszczelniających i metod smarowania umożliwia pracę w trudnych warunkach. W przypadku ekstremalnych warunków eksploatacyjnych środki ochrony środowiska i regularna konserwacja stają się szczególnie ważne.
