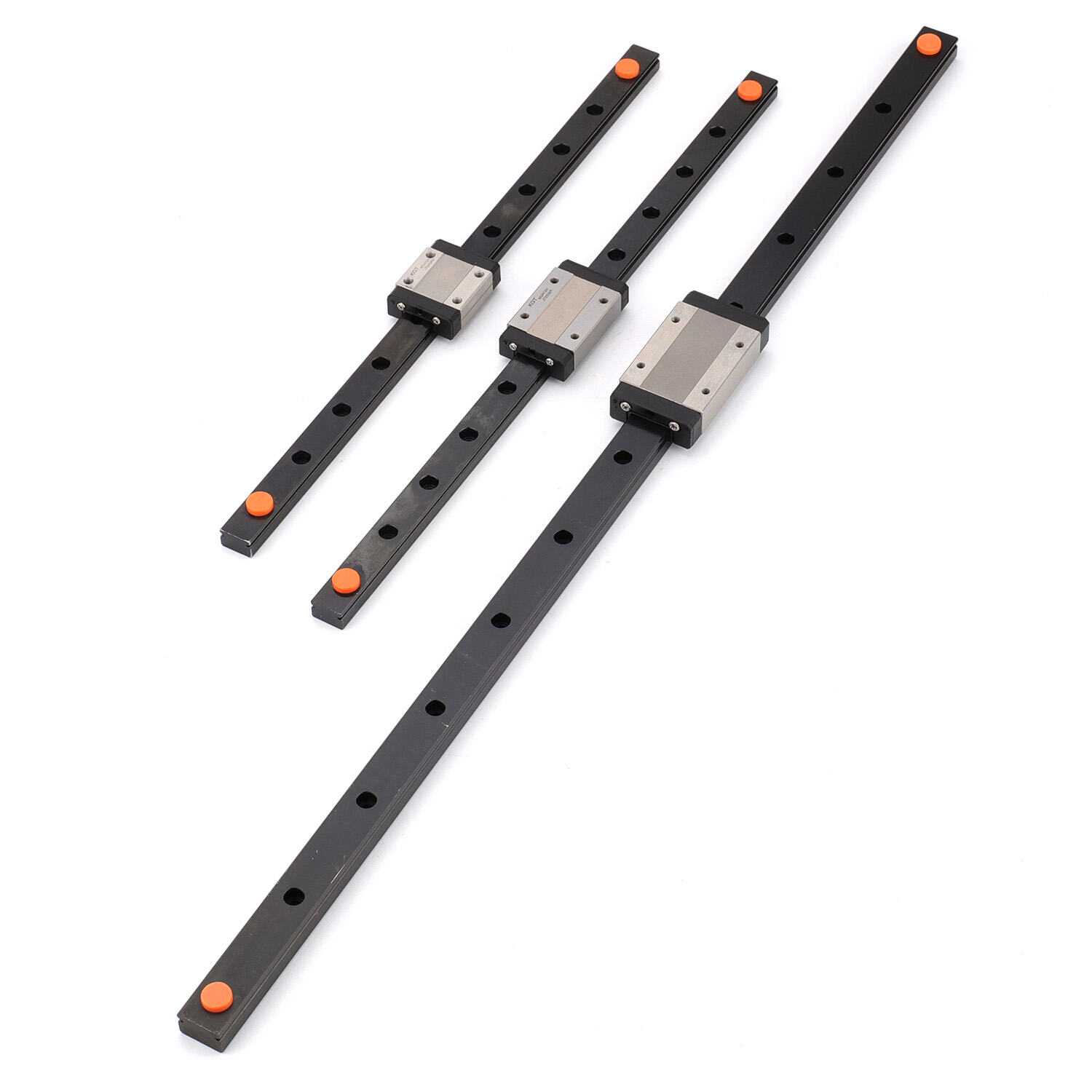

Paano nagpapabuti ang linear guide sa katiyakan ng makina?

Sa de-kalidad na pagmamanupaktura at awtomasyon, ang mga mekanikal na bahagi na nangunguna sa kalidad ng galaw ay madalas ang determinadong salik sa pagitan ng katanggap-tanggap na output at tunay na tumpak na resulta. Ang linear na gabay ay isa sa mga pundamental na bahaging ito — isang sistema ng de-kalidad na rail at carriage na idinisenyo upang pigilan ang galaw sa iisang axis habang pinakamababa ang pagkakaiba, luwag, at panlaban sa galaw. Kapag tinatanong ng mga inhinyero kung paano mapapabuti ang katiyakan ng makina, ang sagot ay madalas na bumabalik sa kalidad at disenyo ng linear na gabay na sistema na nakainstall sa makina.

Pagkaalam kung paano isang linear na gabay ang nag-aambag sa katiyakan ng makina ay nangangailangan ng pagtingin lampas sa bahaging ito mismo at pagsusuri kung paano ito nakikipag-ugnayan sa beban, bilis, pag-align, at rigidity ng istruktura. Binibigyang-pansin ng artikulong ito ang mga tiyak na mekanismo kung saan ang isang linear guide ay nagpapabuti sa katiyakan ng posisyon, pag-uulit, at kabuuang kalidad ng galaw sa mga industriyal na makina — mula sa mga CNC machining center hanggang sa mga kagamitan sa paghawak ng semiconductor at mataas na bilis na mga sistema ng pag-aassemble.

Ang Pangunahing Mekanikal na Batayan ng Katiyakan sa Linear Motion

Paano Binabawasan ng Constrained Motion ang Positional Error

Ang katiyakan ng makina ay nakasalalay sa kakayanan nitong ilipat ang isang tool, workpiece, o sensor sa isang tiyak na lokasyon at bumalik sa lokasyong iyon nang paulit-ulit. Anumang pagkakaiba mula sa inaasahang landas — kahit dahil sa friction, mechanical play, o structural flex — ay nagdudulot ng error. Ang isang linear guide ay tumutugon dito sa pamamagitan ng pagbibigay ng isang heometrikong kontroladong landas na pisikal na pinipigilan ang gumagalaw na carriage sa isang degree of freedom.

Ang riles ng isang linear guide ay pinapino sa pamamagitan ng pagpapalit ng sukat nang may mahigpit na toleransya, at ang karruwa ay gumagalaw sa mga nag-uulit na rolling element — karaniwang mga bola o roller — na panatilihin ang pare-parehong kontak sa mga raceway ng riles. Ang geometry ng rolling contact na ito ay nag-aalis ng lateral drift at angular deviation na maaaring mag-akumula sa panahon ng paulit-ulit na paggalaw. Ang resulta ay isang landas ng galaw na malapit na sumasalamin sa ninanais na axis, na binabawasan ang positional error sa bawat punto sa buong stroke.

Sa praktikal na pananaw, ang isang maingat na napiling linear guide ay maaaring makamit ang straightness tolerance sa hanay ng ilang micrometer bawat isang metro ng paggalaw. Para sa mga makina kung saan ang cutting depth, posisyon ng sensor, o pagkakalagay ng assembly ay kailangang mapanatili sa mahigpit na toleransya, ang antas ng geometric control na ito ay hindi opsyonal — ito ang pundasyon ng specification ng accuracy ng makina.

Mga Rolling Element at Pag-aalis ng Stick-Slip

Isa sa mga pinakasirang sanhi ng pagkakamali sa posisyon sa mga lumang sistema na may sliding-contact ay ang stick-slip — ang hindi regular na galaw na nangyayari kapag biglang nawawala ang static friction at pumapalit dito ang kinetic friction. Ang pangyayaring ito ay nagdudulot ng pagkakalunod (lurch) sa gumagalaw na bahagi imbes na maayos na paggalaw (glide), kaya napakahirap gawin ang makinis at paunti-unti (incremental) na pagpaposisyon. Ang isang linear guide ay pumapalit sa sliding contact ng rolling contact, na may malaki ang pagbaba at mas konstante na coefficient of friction.

Dahil ang rolling friction ay mas mababa sa sukat at mas mahuhulaan ang pag-uugali nito, ang drive system — man ito ay ballscrew, linear motor, o rack and pinion — ay maaaring mag-utos ng galaw na may higit na tiwala na ang carriage ay tutugon nang proporsyonal. Ang ganitong paghuhula ay mahalaga para sa mga closed-loop servo system, kung saan umaasa ang controller sa pare-parehong mekanikal na tugon upang makamit ang tumpak na pagpaposisyon.

Ang pag-alis ng stick-slip ay nagpapabuti rin ng pagganap sa mikro-posisyon. Kapag kailangan ng isang makina na gumawa ng napakaliit na incremental na galaw — tulad ng mahinang pag-aadjust ng isang cutting tool o ng alignment ng wafer sa kagamitan para sa semiconductor — ang isang linear guide ay nagpapahintulot sa mga maliit na utos na ito na maisasalin sa aktwal na galaw nang walang threshold effect na ipinapataw ng mga sliding system.

Kakatagan at Kakayahan sa Pagkarga bilang mga Tagapagpahusay ng Katiyakan

Kakayahan sa Pagkarga sa Maraming Direksyon at ang Epekto Nito sa Deflection

Ang isang linear guide ay hindi lamang isang mababang friction track — ito ay isang istruktural na elemento na kailangang tumutol sa mga puwersang inaapply sa maraming direksyon nang sabay-sabay. Sa panahon ng machining, halimbawa, ang mga cutting force ay kumikilos sa spindle sa radial, axial, at tangential na direksyon. Kung ang sistema ng linear guide ay lumalaban sa ilalim ng mga load na ito, ang tool ay lumilipat mula sa kaniyang pinag-uutos na posisyon, at ang geometry ng workpiece ay naaapektuhan.

Ang mga modernong disenyo ng linear guide ay gumagamit ng apat na hanay na ball o roller contact arrangements na nagbibigay ng mataas na rigidity sa lahat ng direksyon ng load — kabilang ang vertical, lateral, at moment loads. Ang geometry ng apat na punto ng contact na ito ay nangangahulugan na ang carriage ay tumututol sa pag-tilt at pag-twist gayundin sa direktaang compression, na panatag na pinapanatili ang moving element kahit kapag ang mga load ay inaapply sa labas ng sentro o sa isang anggulo.

Ang praktikal na implikasyon nito ay ang isang makina na mayroong linear guide na angkop ang rating nito ay panatag na mapapanatili ang kanyang positional accuracy habang may load, hindi lamang sa mga kondisyon na walang load. Napakahalaga ng distinksyong ito sa mga kapaligiran ng produksyon kung saan ang mga cutting forces, inertial loads habang nasa acceleration, at timbang ng workpiece ay parehong kumikilos sa sistema ng guide nang sabay-sabay.

Mga Setting ng Preload at Kanilang Papel sa Pagsasaayos ng Stiffness

Ang rigidity ng isang linear guide system ay hindi nakafixed — ito ay maaaring i-adjust sa pamamagitan ng preload. Ang preload ay tumutukoy sa panloob na compressive force na inilalapat sa pagitan ng mga rolling elements at ng mga raceways, na nag-aalis ng panloob na clearance at nagpapataas ng resistance ng sistema laban sa deflection. Ang isang linear guide na may angkop na preload ay kumikilos bilang isang mas rigid na structural member, na binabawasan ang elastic deformation na nangyayari kapag may applied loads.

Para sa mga high-accuracy na aplikasyon, ang pagpili ng tamang preload class ay isang mahalagang engineering decision. Ang light preload ay nababawasan ang friction at heat generation, kaya ito ay angkop para sa mga high-speed na aplikasyon kung saan mahalaga ang thermal stability. Ang medium hanggang heavy preload ay nagpapataas ng rigidity at pinipiling gamitin sa mga heavy-cutting o high-force na aplikasyon kung saan ang deflection under load ang pangunahing accuracy concern.

Ang mga inhinyero na nauunawaan ang ugnayan sa pagitan ng preload at stiffness ay maaaring i-tune ang isang linear guide system upang tugma sa tiyak na mga kinakailangan sa katiyakan ng kanilang makina. Ang ganitong kakayahang i-tune ay isa sa mga dahilan kung bakit naging dominante ang linear guide bilang bahagi ng galaw sa mga makinaryang may mataas na katiyakan — ito ay nag-aalok ng antas ng pagpapasadya ng pagganap na hindi kayang tularan ng mas simpleng mga kaayusan ng bearing.

Pag-uulit at ang Kanyang Ugnayan sa Katiyakan ng Linear Guide

Bakit Karaniwang Mas Mahalaga ang Pag-uulit Kaysa sa Ganap na Katiyakan

Sa maraming aplikasyon sa pagmamanupaktura, ang pag-uulit — o ang kakayahang bumalik sa parehong posisyon nang paulit-ulit — ay mas mahalaga sa operasyon kaysa sa ganap na katiyakan ng posisyon. Maaaring kompensahin ang isang makina na palaging nasa 5 micrometro sa kaliwa ng ipinag-uutos na posisyon gamit ang pagwawasto ng offset. Samantala, ang isang makina na random na nasa loob ng 20-micrometro na saklaw ay hindi maaaring ma-reliably na i-kumpensahan at magreresulta sa hindi pare-parehong output.

Ang isang linear guide ay nakakatulong nang direkta sa pag-uulit sa pamamagitan ng pagbibigay ng mekanikal na matatag at heometrikong pare-parehong landas ng paggalaw. Dahil ang mga elemento na gumagalaw ay bumabalik sa isang kontroladong pattern at ang heometriya ng rail ay nakafixed, ang carriage ay bumabalik sa parehong pisikal na posisyon na nauugnay sa rail bawat beses na dumaan ito sa parehong punto. Ang ganitong heometrikong pagkakapare-pareho ang siyang mekanikal na pundasyon ng paulit-ulit na pagpo-posisyon.

Ang mga high-grade na linear guide system ay ginagawa ayon sa mga kategorya ng kahusayan na tumutukoy sa parehong parallelism sa pagtakbo at toleransya sa taas/lapad sa buong haba ng rail. Ang mga makina na gawa sa mga komponenteng ito ng kategorya ng kahusayan ay nakakatanggap ng ganitong heometrikong pagkakapare-pareho, na direktang nagreresulta sa mahigpit na mga espesipikasyon sa pag-uulit sa antas ng makina.

Katatagan sa Init at Pangmatagalang Pagpapanatili ng Katiyakan

Ang katiyakan ay hindi lamang isang tungkulin ng unang kalidad ng heometriko — kailangan itong panatilihin sa paglipas ng panahon at sa iba't ibang temperatura ng operasyon. Ang isang linear guide ay nakakatulong sa pangmatagalang pagpapanatili ng katiyakan sa ilang paraan. Ang mababang friction ng rolling contact ay nagbubuo ng mas kaunti na init kaysa sa mga sliding na alternatibo, kaya nababawasan ang epekto ng thermal expansion na maaaring magpalit sa positional reference ng makina.

Bukod dito, ang mga hardened steel raceways ng isang de-kalidad na linear guide ay mas tumutol sa wear kaysa sa mas malalambot na sliding surface. Habang tumataas ang wear sa isang motion system, dumadami ang clearance at bumababa ang positional repeatability. Ang mekanismo ng rolling contact ng isang linear guide ay nagpapamahagi ng contact stress sa maraming rolling elements, kaya binabawasan ang contact pressure sa anumang iisang punto at pinapahaba ang service life ng mga precision surface.

Para sa mga makina na kailangang panatilihin ang katiyakan sa loob ng maraming taon ng paggamit sa produksyon, ang paglaban sa pagsusuot at ang mga katangian ng thermal ng sistema ng linear guide ay kasing-importante ng unang antas ng katiyakan nito. Ang pagtukoy ng isang linear guide na may angkop na kahigpit, mga probisyon para sa lubrication, at pananggalang laban sa kontaminasyon ay bahagi ng disenyo para sa pangmatagalang katiyakan, hindi lamang para sa unang pagganap.

Konteksto ng Paggamit at mga Kadahilanan sa Pagpili para sa mga Makina na Kritikal sa Katiyakan

Pagkakaukop ng mga Espesipikasyon ng Linear Guide sa mga Kinakailangan ng Makina

Hindi lahat ng aplikasyon ay nangangailangan ng pinakamataas na antas ng katiyakan ng linear guide, at ang pagpili ng isang komponenteng sobrang espesipiko ay nagdaragdag ng hindi kinakailangang gastos. Gayunman, ang pagpili ng isang linear guide na kulang sa espesipikasyon sa isang aplikasyong kritikal sa katiyakan ay isang karaniwang at mahal na kamalian. Ang proseso ng pagpili ay dapat simulan sa malinaw na pag-unawa sa mga kinakailangan sa katiyakan — tulad ng positional tolerance, repeatability, at straightness — at mula roon, balikan ang mga espesipikasyon ng komponente na kailangan upang matupad ang mga ito.

Ang mga pangunahing parameter sa pagpili ay kasali ang antas ng katiyakan ng rail at ng carriage, ang klase ng preload, ang sukat at ang rating ng load na nauugnay sa mga aplikadong load, at ang konpigurasyon ng pag-mount. Ang isang linear guide na naka-mount sa isang mababang kalidad na naka-machined o hindi sapat na rigid na base ay hindi magbibigay ng kaniyang kinikilalang antas ng katiyakan anuman ang sariling antas ng katiyakan nito — ang linear guide ay maaaring magkaroon lamang ng ganoong antas ng katiyakan kung gaano katiyak ang ibabaw kung saan ito nakamount.

Sa parehong axis at ang perpendicularidad (squareness) sa pagitan ng mga axis ay pantay na mahalaga. mga linear guide rails ang mga error sa mga heometrikong relasyon na ito ay nagdudulot ng sistemang mga error sa posisyon na hindi maaaring i-correct ng anumang antas ng katiyakan sa antas ng komponent — kaya ang tamang pag-install at alignment ng sistema ng linear guide ay hindi maihihiwalay sa katiyakan na ibinibigay nito sa aktwal na operasyon.

Mga Aplikasyon sa Industriya Kung Saan Mahalaga ang Katiyakan ng Linear Guide

Ang mga benepisyo sa katiyakan ng isang linear guide ay ginagamit sa isang malawak na hanay ng mga industriya. Sa CNC machining, ang mga linear guide system sa mga axis na X, Y, at Z ay direktang nagtatakda ng katiyakan ng sukat ng mga bahaging naproseso. Sa laser cutting at engraving, ang tuwid na anyo at pag-uulit ng linear guide system ang nagtatakda ng kalidad ng gilid at katumpakan ng disenyo. Sa semiconductor manufacturing, kung saan sinusukat ang laki ng mga tampok sa nanometro, ang mga ultra-precise na linear guide system ay mahalaga para sa paghawak ng wafer at sa pagganap ng lithography stage.

Ang pagmamanupaktura ng medical device, optical assembly, at kagamitan para sa precision measurement ay lahat ay umaasa sa teknolohiya ng linear guide upang makamit ang kalidad ng galaw na hinahangad ng kanilang mga proseso. Sa bawat isa sa mga kontekstong ito, ang linear guide ay hindi isang karaniwang komponente — ito ay isang instrumentong may mataas na katiyakan kung saan kailangang maingat na i-match ang mga teknikal na tukoy nito sa mga kinakailangan sa katiyakan ng aplikasyon.

Kahit sa mga mas hindi ekstremong aplikasyon tulad ng awtomatikong pag-aayos, mga sistema ng pagkuha-at-paglalagay (pick-and-place), at kagamitan sa pagsusuri, ang linear guide ay nagbibigay ng katiyakan at pag-uulit ng katumpakan na nagpapabuti ng kalidad ng produkto, nababawasan ang kailangang muling gawin, at tumataas ang bilis ng produksyon. Ang kabuuang kita mula sa tamang pagpili ng linear guide ay nakikita sa pamamagitan ng kalidad at pagkakapare-pareho ng output ng makina sa buong panahon ng serbisyo nito.

Madalas Itanong

Ano ang nagpapagawa sa isang linear guide na mas tiyak kaysa sa simpleng sliding bearing?

Ginagamit ng linear guide ang mga rolling element na nagrerecycle — mga bola o roller — sa pagitan ng carriage at ng rail na pinolish nang may katiyakan. Ang ganitong rolling contact ay nagbibigay ng mas mababang at mas pare-parehong friction kaysa sa sliding contact, tinatanggal ang stick-slip behavior, at pinapanatili ang mas mahigpit na geometric tolerances sa buong landas ng galaw. Ang resulta ay mas hinuhulaan, mas nauulit, at mas tiyak na galaw kumpara sa mga simpleng sliding bearing, na napapailalim sa pagkasira, variable na friction, at mas malaking kawalan ng katiyakan sa posisyon.

Paano nakaaapekto ang preload sa kawastuhan ng isang linear guide?

Ang preload ay nag-aalis ng panloob na luwag sa pagitan ng mga rolling element at ng mga raceway, na nagpapataas ng rigidity ng sistema ng linear guide. Ang mas mataas na preload ay nangangahulugan ng mas kaunti ang deflection sa ilalim ng mga aplikadong load, na nagreresulta sa mas mainam na positional accuracy kapag ang makina ay gumagana laban sa mga cutting force, inertial load, o iba pang external force. Ang angkop na preload class ay nakasalalay sa balanse sa pagitan ng mga kinakailangan sa stiffness at ng pangangailangan na mabawasan ang friction at heat generation sa application.

Kaya bang panatilihin ng isang linear guide ang kanyang kawastuhan sa loob ng mahabang buhay ng serbisyo?

Oo, ang isang linear guide na na-specify nang tama at na-maintain ay maaaring panatilihin ang kanyang katiyakan sa loob ng mahabang buhay ng serbisyo. Ang mekanismo ng rolling contact ay nagpapamahagi ng load sa maraming elemento, na binabawasan ang pagkasira sa anumang solong punto ng contact. Ang sapat na lubrication, epektibong sealing laban sa kontaminasyon, at tamang load rating na kaugnay sa mga aplikadong puwersa ang pangunahing mga salik na tumutukoy kung gaano kahusay ang linear guide sa pagpanatili ng kanyang presisyon sa paglipas ng panahon. Ang periodic inspection at relubrication ay karaniwang mga gawain sa pagpapanatili na sumusuporta sa pangmatagalang pagpapanatili ng katiyakan.

Naaapektuhan ba ng mounting surface ang katiyakan ng pagganap ng isang linear guide?

Oo, nang malaki. Ang isang linear guide ay maaari lamang magbigay ng katiyakan na sumasalig sa kalidad ng heometriya ng ibabaw kung saan ito nakakabit. Kung ang ibabaw na kinasisilhan ay hindi patag, hindi parallel, o hindi sapat ang rigidity nito, ang rail ay susunod sa mga depekto na iyon at magdudulot ng sistematikong mga error sa landas ng paggalaw. Ang tamang paghahanda ng ibabaw—kabilang ang presisyong pagmamachine o paggiling ng mukha ng pagsisilid at maingat na alignment habang inilalagay—isang mahalagang hakbang upang makamit ang buong potensyal na katiyakan ng sistema ng linear guide.
