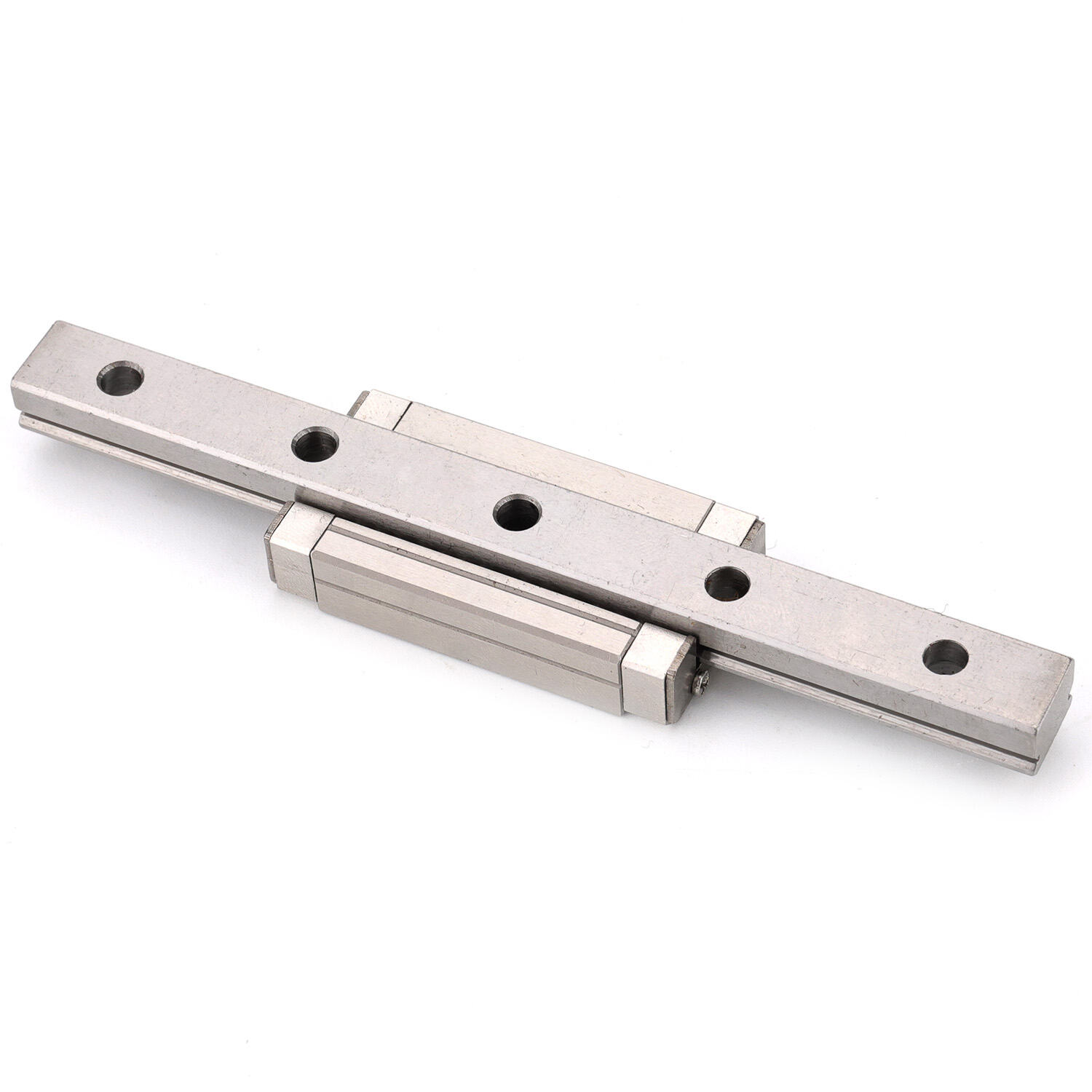

Incontro delle esigenze di precisione dei semiconduttori: processi personalizzati di elettrodeposizione per guide lineari di fascia alta.

La produzione di semiconduttori rappresenta uno degli ambienti più esigenti in termini di precisione nell'industria moderna, dove le tolleranze dei componenti misurate in nanometri possono determinare il successo o il fallimento di intere linee di produzione. In questo contesto estremamente rigoroso, guida lineare le guide lineari costituiscono la struttura portante fondamentale dei sistemi automatizzati di posizionamento, delle attrezzature per la movimentazione delle wafers e delle macchine per l’assemblaggio di precisione che alimentano la fabbricazione dei semiconduttori. I requisiti prestazionali per questi componenti critici vanno ben oltre quelli delle applicazioni industriali standard, richiedendo caratteristiche superficiali, accuratezza dimensionale e resistenza alla contaminazione che possono essere ottenute soltanto mediante processi specializzati di elettrodeposizione progettati appositamente per gli ambienti destinati ai semiconduttori.

I processi personalizzati di elettrodeposizione si sono affermati come la soluzione definitiva per soddisfare queste straordinarie esigenze di precisione, trasformando componenti standard guide a rulli lineari in componenti di qualità semiconduttore in grado di supportare le operazioni più critiche del settore. Queste tecnologie avanzate di rivestimento affrontano contemporaneamente diverse sfide, tra cui la riduzione della generazione di particelle, il miglioramento della resistenza alla corrosione, il potenziamento della stabilità dimensionale e la prevenzione della contaminazione, obiettivi che i tradizionali trattamenti superficiali non riescono semplicemente a raggiungere. Comprendere come questi processi specializzati di elettrodeposizione consentano ai binari di guida lineare di soddisfare le esigenze di precisione del settore dei semiconduttori rivela l’ingegneria sofisticata necessaria per supportare le capacità produttive delle prossime generazioni di chip.

Sfide ambientali nel settore dei semiconduttori per i sistemi di movimento lineare

Requisiti per il controllo della contaminazione nelle camere bianche

Gli ambienti di cleanroom per semiconduttori impongono rigorosi standard di controllo della contaminazione che influenzano direttamente la progettazione e il trattamento superficiale delle guide lineari utilizzate nelle attrezzature critiche per la produzione. La generazione di particelle da componenti meccanici in movimento rappresenta una minaccia costante per la qualità dei wafer e per i tassi di resa, richiedendo che le guide lineari dimostrino un’eccezionale levigatezza superficiale e stabilità del materiale durante il funzionamento continuo. Processi personalizzati di elettrodeposizione affrontano queste problematiche legate alla contaminazione creando strati superficiali ultra-lisci e non disperdenti, che riducono al minimo la generazione di particelle mantenendo al contempo l’integrità strutturale necessaria per applicazioni di posizionamento di precisione.

L'approccio elettrodepositato per applicazioni nel settore dei semiconduttori prevede tipicamente più strati di rivestimento, ciascuno progettato per contrastare specifici percorsi di contaminazione che potrebbero compromettere l'integrità della camera bianca. Gli strati di base sono finalizzati alla resistenza alla corrosione e alla stabilità dimensionale, mentre i rivestimenti intermedi garantiscono resistenza all'usura e indurimento superficiale, proprietà essenziali per una lunga durata operativa. L'ultimo strato superficiale viene sottoposto a un trattamento specializzato per ottenere la finitura speculare e l'inertialità chimica richieste per le operazioni in camere bianche di classe 1 e classe 10, dove anche minime irregolarità superficiali possono generare livelli di particolato inaccettabili.

Stabilità dimensionale sotto cicli termici

I cicli termici rappresentano un’ulteriore sfida significativa per le guide lineari impiegate negli ambienti di produzione di semiconduttori, dove le temperature di processo possono variare notevolmente durante le diverse fasi di fabbricazione. Le guide lineari standard potrebbero subire variazioni dimensionali che compromettono l’accuratezza e la ripetibilità del posizionamento, in particolare quando supportano sistemi di movimentazione delle wafer o apparecchiature per litografia che richiedono una precisione a livello di nanometro. Processi personalizzati di elettrodeposizione risolvono i problemi legati alla stabilità termica integrando materiali di rivestimento con coefficienti di espansione termica abbinati e proprietà di rilascio delle tensioni, garantendo così l’integrità dimensionale su tutta la gamma di temperature operative.

Le formulazioni avanzate per la galvanica destinate alle applicazioni nel settore dei semiconduttori includono spesso leghe specializzate che offrono una stabilità termica superiore rispetto ai tradizionali sistemi di cromatura o nichelatura. Questi rivestimenti personalizzati subiscono un trattamento termico controllato durante il processo di galvanizzazione, generando schemi di tensione residua in grado di contrastare gli effetti dell’espansione termica e di mantenere una geometria costante delle rotaie anche in condizioni di variazione della temperatura. La stabilità dimensionale risultante consente alle rotaie di guida lineare di soddisfare i requisiti di posizionamento preciso, anche quando operano in ambienti caratterizzati da significativi cicli termici.

Resistenza chimica e compatibilità con i gas di processo

I processi di produzione dei semiconduttori espongono le guide lineari a ambienti chimici aggressivi, inclusi gas di processo, solventi per la pulizia e composti per l'incisione che possono degradare rapidamente i trattamenti superficiali standard e compromettere l'affidabilità delle attrezzature. I processi personalizzati di elettrodeposizione per applicazioni nel settore dei semiconduttori devono dimostrare compatibilità con acido fluoridrico, ammoniaca, gas a base di cloro e altri composti reattivi comunemente utilizzati nei processi di fabbricazione dei chip. La scelta della chimica per l'elettrodeposizione diventa fondamentale per garantire prestazioni a lungo termine e prevenire problemi di contaminazione che potrebbero influenzare la qualità dei wafer o la disponibilità operativa delle attrezzature.

Le formulazioni specializzate per la galvanica incorporano leghe resistenti alla corrosione e rivestimenti barriera che garantiscono un’eccezionale inerzia chimica, mantenendo al contempo le proprietà meccaniche richieste per le applicazioni di movimento lineare. Questi rivestimenti avanzati sono sottoposti a estesi test di compatibilità con specifici prodotti chimici di processo per verificarne le prestazioni nelle effettive condizioni operative, assicurando che le guide lineari mantengano le proprie caratteristiche di precisione anche dopo prolungata esposizione ad ambienti chimici aggressivi. La resistenza chimica risultante consente ai produttori di attrezzature per semiconduttori di specificare guide lineari con piena fiducia in applicazioni impegnative, dove l'affidabilità dell'attrezzatura influisce direttamente sul rendimento produttivo e sulla disponibilità operativa dell'impianto.

Sviluppo personalizzato del processo di galvanica

Preparazione della superficie e analisi del substrato

La galvanizzazione personalizzata di successo per le guide lineari di qualità semiconduttore inizia con un'analisi completa del substrato e con protocolli di preparazione della superficie che garantiscono un'ottimale adesione del rivestimento e le caratteristiche prestazionali desiderate. La composizione del materiale di base, il profilo di rugosità superficiale e i pattern di tensione preesistenti influenzano sia la progettazione del processo di galvanizzazione sia le proprietà finali del rivestimento ottenute sulle guide lineari. Tecniche avanzate di analisi superficiale, tra cui la microscopia elettronica e la profilometria, guidano lo sviluppo di procedure di preparazione specifiche per ciascun substrato, al fine di massimizzare l’uniformità del rivestimento e ridurre al minimo i difetti legati alle tensioni, che potrebbero compromettere le prestazioni di precisione.

La preparazione della superficie per applicazioni nel settore dei semiconduttori prevede tipicamente più fasi di pulizia, un condizionamento meccanico e passaggi di attivazione chimica progettati per rimuovere i contaminanti e creare condizioni ottimali per il legame degli strati successivi di elettrodeposizione. Ogni fase di preparazione viene attentamente ottimizzata in base alle specifiche guida lineare geometria e proprietà dei materiali, garantendo una qualità uniforme del rivestimento su profili complessi di guide e superfici di appoggio. Il processo di preparazione affronta inoltre le tensioni residue derivanti dalla lavorazione, che potrebbero interagire con le tensioni indotte dall’elettrodeposizione e influenzare la stabilità dimensionale dei componenti finiti.

Progettazione dell’architettura a strati multipli

I processi personalizzati di elettrodeposizione per le guide lineari per semiconduttori impiegano tipicamente sofisticate architetture di rivestimento multistrato, progettate per soddisfare diversi requisiti prestazionali mediante funzioni e composizioni specifiche degli strati. La progettazione del sistema di rivestimento inizia con strati di base che promuovono l'adesione, garantendo un forte legame con il materiale del substrato e creando una base idonea per i successivi rivestimenti funzionali. Gli strati intermedi sono focalizzati sulle proprietà meccaniche, quali durezza, resistenza all'usura e capacità di sopportare carichi, mentre gli strati superficiali privilegiano la resistenza alla contaminazione, l'inertialità chimica e le caratteristiche di attrito, essenziali per il funzionamento in ambienti a contaminazione controllata (cleanroom).

L'ottimizzazione dello spessore degli strati rappresenta un aspetto critico nella progettazione dell'architettura dei rivestimenti, bilanciando i requisiti prestazionali con le tolleranze dimensionali e le considerazioni relative alla gestione delle sollecitazioni. Ogni strato di rivestimento viene ottimizzato individualmente per quanto riguarda la composizione, i parametri di deposizione e le procedure di post-trattamento, al fine di ottenere le proprietà desiderate senza compromettere le prestazioni complessive del sistema. La struttura risultante a più strati conferisce alle guide lineari caratteristiche prestazionali superiori rispetto agli approcci monolayer, mantenendo al contempo la precisione dimensionale richiesta per le applicazioni di posizionamento nel settore dei semiconduttori.

Ottimizzazione e controllo dei parametri di processo

L'ottimizzazione dei parametri del processo di elettrodeposizione per le guide lineari per semiconduttori richiede un controllo preciso della densità di corrente, della temperatura del bagno, dei modelli di agitazione e della composizione chimica durante l'intero ciclo di deposizione del rivestimento. Questi parametri influenzano direttamente l'uniformità del rivestimento, la resistenza all'adesione, i livelli di tensione interna e la qualità della finitura superficiale, che determinano le caratteristiche prestazionali finali dei componenti trattati. Sistemi avanzati di controllo del processo monitorano e regolano simultaneamente più parametri per mantenere una qualità costante del rivestimento tra diversi lotti di produzione, adattandosi nel contempo alle geometrie complesse tipiche degli insiemi di guide lineari.

I protocolli di controllo qualità per i processi personalizzati di elettrodeposizione includono il monitoraggio in tempo reale della chimica della vasca, le misurazioni dello spessore del rivestimento e la verifica della finitura superficiale per garantire la conformità alle specifiche dell’industria dei semiconduttori. I metodi di controllo statistico del processo rilevano le variazioni dei parametri e le metriche relative alla qualità del rivestimento al fine di identificare opportunità di ottimizzazione e prevenire scostamenti qualitativi che potrebbero influenzare le prestazioni delle guide lineari in applicazioni critiche. L’approccio completo al controllo del processo consente una produzione costante di guide a rulli lineari di grado semiconduttore che soddisfano i rigorosi requisiti degli impianti moderni di fabbricazione di chip.

Vantaggi prestazionali e vantaggi applicativi

Miglioramento della precisione e dell’affidabilità ripetitiva

I processi personalizzati di elettrodeposizione forniscono miglioramenti misurabili della precisione per le guide lineari impiegate in applicazioni nel settore dei semiconduttori, con miglioramenti della finitura superficiale che si traducono direttamente in una riduzione degli errori di posizionamento e in prestazioni di ripetibilità potenziate. La rugosità superficiale controllata ottenuta mediante elettrodeposizione specializzata consente alle guide lineari di mantenere caratteristiche di attrito costanti ed eliminare i fenomeni di micro-aderenza che possono compromettere l’accuratezza di posizionamento nelle applicazioni su scala nanometrica. Questi miglioramenti di precisione diventano particolarmente critici nei wafer stepper, nelle stazioni di prova e nelle attrezzature di assemblaggio, dove gli errori di posizionamento influiscono direttamente sui tassi di resa e sulla capacità del processo.

I trattamenti superficiali elettrodepositati garantiscono inoltre un’eccellente coerenza geometrica su tutti gli insiemi di guide lineari, riducendo al minimo le variazioni di rettilineità, parallelismo e profilo superficiale che potrebbero accumularsi in errori di posizionamento significativi su lunghe distanze di corsa. L’uniformità del processo di rivestimento assicura che più guide lineari all’interno di un singolo sistema presentino caratteristiche prestazionali omogenee, consentendo un movimento coordinato su più assi con la precisione richiesta dai processi avanzati di fabbricazione dei semiconduttori. La stabilità dimensionale a lungo termine garantita da elettrodeposizioni personalizzate preserva questi vantaggi di precisione durante cicli operativi prolungati, sostenendo prestazioni costanti dell’equipaggiamento per l’intera durata tipica degli strumenti per la produzione di semiconduttori.

Vita utile estesa e manutenzione ridotta

La galvanizzazione di grado semiconduttore estende significativamente la durata operativa dei binari di guida lineare, offrendo una resistenza all’usura e una protezione anticorrosione superiori rispetto ai trattamenti superficiali standard o ai componenti non rivestiti. La maggiore durabilità riduce le esigenze di manutenzione e la frequenza di sostituzione dei componenti, minimizzando i tempi di fermo dell’attrezzatura e soddisfacendo le elevate esigenze di disponibilità tipiche delle operazioni di produzione di semiconduttori. Le formulazioni avanzate per la galvanizzazione presentano tassi di usura inferiori di diversi ordini di grandezza rispetto ai trattamenti convenzionali, consentendo ai binari di guida lineare di mantenere prestazioni di precisione per milioni di cicli operativi senza alcun degrado.

L'estensione degli intervalli di manutenzione offre notevoli vantaggi economici per gli impianti produttivi di semiconduttori, dove i costi derivanti dall'arresto delle attrezzature possono superare migliaia di dollari all'ora e le finestre programmate per la manutenzione richiedono una coordinazione accurata con i piani di produzione. Le guide lineari realizzate mediante elettrodeposizione personalizzata mantengono le proprie caratteristiche prestazionali con requisiti minimi di lubrificazione e una ridotta sensibilità all’accumulo di contaminanti, semplificando le procedure di manutenzione ed estendendo gli intervalli tra gli interventi di manutenzione straordinaria. I miglioramenti della affidabilità consentono ai produttori di semiconduttori di ottimizzare l’utilizzo delle attrezzature, mantenendo nel contempo gli standard di precisione essenziali per una produzione competitiva di chip.

Resistenza alle contaminazioni e compatibilità con le camere bianche

Processi specializzati di elettrodeposizione creano superfici di guide lineari con un'eccezionale resistenza alla contaminazione, impedendo l'accumulo di particelle, residui chimici e altri contaminanti che potrebbero compromettere l'integrità delle camere bianche o le prestazioni degli equipaggiamenti. Le caratteristiche superficiali lisce e chimicamente inerti ottenute mediante elettrodeposizione personalizzata riducono l'adesione delle particelle e consentono una pulizia efficace utilizzando solventi e procedure standard compatibili con il settore dei semiconduttori. Questa resistenza alla contaminazione risulta essenziale per le guide lineari impiegate in processi critici, quali la movimentazione dei wafer, l'allineamento delle maschere e l'assemblaggio dei dispositivi, dove il controllo della contaminazione influisce direttamente sulla qualità del prodotto.

La compatibilità con le camere bianche va oltre la resistenza alla contaminazione, includendo anche le caratteristiche di degassaggio, i livelli di contaminazione ionica e le proprietà di generazione di particelle, che devono soddisfare rigorosi requisiti dell’impianto. I processi personalizzati di elettrodeposizione sono sottoposti a test di validazione per verificare la compatibilità con specifiche classificazioni di camere bianche e con i requisiti dei processi, garantendo che le guide lineari trattate contribuiscano agli standard complessivi di pulizia dell’impianto anziché comprometterli. Le prestazioni validate in ambiente camera bianca consentono ai produttori di semiconduttori di specificare con fiducia guide lineari elettrodeposte anche negli ambienti produttivi più esigenti.

Considerazioni sull'implementazione e best practice

Sviluppo delle specifiche e selezione dei fornitori

L'implementazione con successo della galvanizzazione personalizzata per le guide lineari per semiconduttori richiede lo sviluppo di specifiche complete che affrontino sia i requisiti funzionali di prestazione sia le considerazioni relative alla compatibilità produttiva. Le specifiche dell’attrezzatura devono definire in modo chiaro le tolleranze dimensionali, i requisiti di finitura superficiale, i parametri di resistenza chimica e gli standard di controllo delle contaminazioni che il processo di galvanizzazione deve raggiungere. Una collaborazione tra i produttori di attrezzature, i fornitori di servizi di galvanizzazione e gli utilizzatori finali nel settore dei semiconduttori garantisce che le specifiche tengano conto delle effettive condizioni operative e dei requisiti prestazionali, anziché basarsi su standard industriali generici che potrebbero non rispecchiare le esigenze specifiche dell’applicazione.

I criteri di selezione dei fornitori dovrebbero privilegiare l’esperienza dimostrata nelle applicazioni per semiconduttori, la conformità ai sistemi qualità e le capacità di sviluppo di processi che supportino i requisiti di formulazione personalizzata. I fornitori qualificati di elettrodeposizione mantengono generalmente la certificazione ISO 9001, capacità di lavorazione in ambienti controllati (cleanroom) e laboratori di prova dotati di strumentazione per verificare i parametri prestazionali specifici per i semiconduttori. Il processo di valutazione dei fornitori dovrebbe includere audit degli impianti, valutazioni della capacità di processo e riferimenti relativi a installazioni già realizzate, che dimostrino l’implementazione con successo di progetti analoghi di elettrodeposizione per applicazioni nel settore dei semiconduttori.

Protocolli di Assicurazione della Qualità e Test

Rigidi protocolli di assicurazione della qualità garantiscono che le rotaie guida lineari personalizzate con elettrodeposizione soddisfino costantemente i requisiti prestazionali per il settore dei semiconduttori durante l’intero ciclo di produzione e di funzionamento. Le procedure di prova devono valutare l’uniformità dello spessore del rivestimento, la resistenza all’adesione, la qualità della finitura superficiale e la resistenza alla contaminazione, utilizzando tecniche di misurazione riconducibili a standard riconosciuti. I protocolli di prova accelerata simulano le condizioni operative e forniscono un’adeguata affidabilità nelle previsioni delle prestazioni a lungo termine, mentre le procedure di ispezione in ingresso verificano la conformità alle specifiche prima dell’installazione negli apparecchi critici per il settore dei semiconduttori.

I metodi statistici di controllo della qualità monitorano le variazioni del processo e le tendenze delle prestazioni per identificare potenziali problemi prima che influiscano sulla qualità della produzione o sull'affidabilità degli impianti. Il collaudo regolare dei campioni prodotti consente di mantenere il controllo del processo e fornisce un allarme precoce in caso di deriva dei parametri o di modifiche nelle prestazioni dei fornitori, che potrebbero compromettere la qualità delle guide lineari. I requisiti documentali per le applicazioni nel settore dei semiconduttori superano generalmente le prassi industriali standard, richiedendo registrazioni dettagliate di tracciabilità, certificati di prova e dati di validazione del processo, necessari per garantire la conformità agli standard qualitativi del settore dei semiconduttori.

Integrazione con la progettazione e la manutenzione degli impianti

L'integrazione ottimale di guide lineari cromate su misura richiede una coordinazione tra le specifiche del rivestimento, i requisiti di progettazione dell'attrezzatura e le procedure di manutenzione, al fine di massimizzare i vantaggi prestazionali riducendo al minimo la complessità di implementazione. I fattori da considerare in fase di progettazione includono la compatibilità con i lubrificanti, l'accomodamento della dilatazione termica e l'accessibilità per ispezioni e interventi di manutenzione che potrebbero rendersi necessari durante il funzionamento dell'attrezzatura. Il coinvolgimento precoce di specialisti nella cromatura nelle fasi di progettazione dell'attrezzatura consente di ottimizzare le specifiche del rivestimento in base alle condizioni operative specifiche e ai requisiti di manutenzione.

Lo sviluppo delle procedure di manutenzione deve tenere conto delle caratteristiche specifiche delle superfici elettrodeposte, inclusi appropriati metodi di pulizia, requisiti di lubrificazione e tecniche di ispezione che preservino l’integrità del rivestimento senza compromettere le prestazioni dell’equipaggiamento. I programmi formativi per il personale addetto alla manutenzione garantiscono una corretta manipolazione e cura delle guide lineari elettrodeposte, prevenendo danni che potrebbero compromettere le prestazioni di precisione o la resistenza alla contaminazione. L’approccio integrato alla progettazione, al rivestimento e alla manutenzione consente ai produttori di semiconduttori di sfruttare appieno i vantaggi derivanti dagli investimenti in elettrodeposizione personalizzata, mantenendo al contempo l’efficienza operativa e l'affidabilità degli equipaggiamenti.

Domande frequenti

Perché l’elettrodeposizione è necessaria per le guide lineari per semiconduttori rispetto ai trattamenti standard?

Le applicazioni nel settore dei semiconduttori richiedono livelli di generazione di particelle, stabilità dimensionale e resistenza alla contaminazione superiori alle capacità dei trattamenti standard di cromatura o anodizzazione. I processi personalizzati di elettrodeposizione creano rivestimenti multistrato con rugosità superficiale controllata, inerzia chimica e caratteristiche di tensione specificamente progettati per ambienti a camera pulita e per soddisfare i requisiti di precisione di posizionamento a livello nanometrico, che i trattamenti standard non sono in grado di garantire.

Come mantengono i processi personalizzati di elettrodeposizione le tolleranze dimensionali sui binari di guida lineare di precisione?

La galvanizzazione personalizzata mantiene le tolleranze dimensionali grazie a un controllo preciso dello spessore del rivestimento, a tecniche di gestione delle sollecitazioni e a procedure di trattamento termico che minimizzano le variazioni dimensionali durante la lavorazione. Sistemi avanzati di controllo del processo monitorano in tempo reale il deposito del rivestimento, mentre mascherature e dispositivi di fissaggio specializzati garantiscono una distribuzione uniforme del rivestimento su geometrie complesse dei binari, senza compromettere le caratteristiche dimensionali critiche o le superfici di appoggio.

Quali prove di compatibilità chimica sono richieste per le applicazioni di galvanizzazione nel settore dei semiconduttori?

I test di compatibilità chimica prevedono l'esposizione a specifici gas di processo, solventi per la pulizia e composti per l'incisione utilizzati nelle applicazioni target nel settore dei semiconduttori, con valutazione della degradazione superficiale, delle variazioni dimensionali e della generazione di contaminanti durante periodi prolungati di esposizione. I protocolli di prova simulano tipicamente condizioni di invecchiamento accelerato e includono l'analisi delle caratteristiche di degassificazione, dei livelli di contaminazione ionica e delle proprietà di generazione di particelle per verificare la compatibilità con l'ambiente di sala bianca.

Per quanto tempo le guide lineari personalizzate con placcatura elettrolitica mantengono prestazioni di precisione nelle applicazioni per semiconduttori?

Le guide lineari cromate, correttamente specificate e installate, mantengono tipicamente prestazioni di precisione per 5-10 anni nelle applicazioni nel settore dei semiconduttori; alcune installazioni dimostrano tuttavia prestazioni costanti anche oltre i 15 anni, a seconda delle condizioni operative e delle pratiche di manutenzione. La lunga durata operativa deriva dalla superiore resistenza all’usura, dalla protezione contro la corrosione e dalla stabilità dimensionale garantite da sistemi di cromatura multistrato progettati appositamente per gli ambienti operativi del settore dei semiconduttori.
