適切な スライドレール プロジェクトに最適なスライドレールを選定することは、あらゆる機械・産業用設計プロセスにおいて極めて重要な判断の一つです。自動化機械、高精度装置、あるいはカスタムファブリケーションシステムの構築においても、選択するスライドレールは、運動品質、システムの寿命、および全体的な性能に直接影響します。誤った選択をすると、早期摩耗、ダウンタイムの増加、高額な再設計費用などが生じかねません。特定のタイプのスライドレールを採用する前に、主要な選定基準を正しく理解しておくことで、初回の動作から千回目まで、プロジェクトを円滑に遂行できます。
スライドレールは、構成、荷重定格、材質、精度等級など、多種多様なバリエーションが存在します。この多様性ゆえに、単一の「万能な解答」はほとんど存在しません。代わりに、プロジェクト固有の要件を体系的に評価した結果として、最適な選択が導き出されます。本ガイドでは、荷重および速度要件から環境条件、取付制約に至るまで、最も重要な検討要素を順に解説し、ご使用用途に最も適したスライドレールを選定するための確かな判断材料をご提供します。
荷重および運動要件の理解
ご使用用途に応じた耐荷重能力の選定

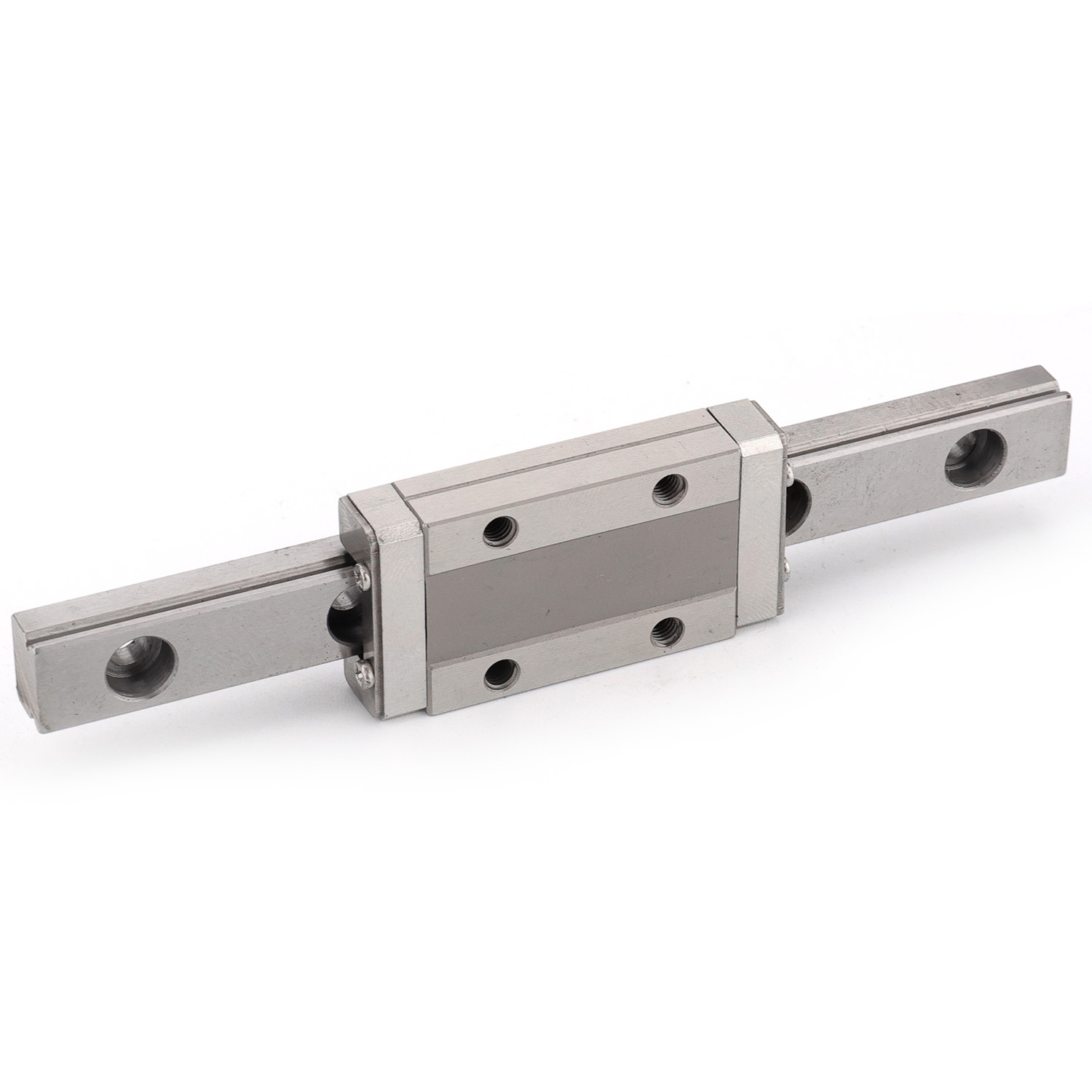

評価する際の第一ステップは スライドレール システムがそれらに与える負荷を特定することです。スライドレールは、径方向負荷、モーメント負荷、動的負荷に対して定格値が設定されており、これらの定格値を超えると摩耗が著しく加速します。移動部品の静的重量に加え、加速および減速時に発生する動的力を両方考慮する必要があります。より重い荷重を扱う場合は、より幅広い、またはより高い定格値を持つスライドレール（大型キャリッジブロックを備えたもの）が不可欠であり、これにより力が均等に分散され、長期間にわたるレールの変形を防ぐことができます。
モーメント荷重は、片持ちまたは非対称な設置構成において特に重要です。荷重の重心がキャリッジから離れている場合、スライドレールには垂直荷重に加えて回転応力が発生します。このような場合、適切な間隔で配置された2本の平行スライドレールを用いることで、モーメントを分散させ、寿命を大幅に延長できます。産業用途でスライドレールを選定する際には、常に適切な安全率（通常は計算荷重の1.5～3倍）を適用してください。
速度および加速度プロファイル
高速用途では、スライドレールが全行程にわたって安定した接触を維持し、摩擦を最小限に抑える必要があります。ボール式スライドレールは、一般に高速域での摩擦が低く、動作が滑らかであるため、ピックアンドプレースシステムや高速サイクルの自動化装置に適しています。一方、ローラー式スライドレールは重負荷には優れていますが、高速域ではより大きなノイズや振動を生じる可能性があります。システムの最大移動速度および加速度プロファイルを設計初期段階で明確に定義しておくことで、動的要件を満たし、早期疲労を防げるスライドレールの選択肢を絞り込むことができます。
精度グレードと剛性に関する検討事項
適切な精度グレードの選定
スライドレールは、高さ、幅、および走行時の平行度に関する公差を定義する複数の精密等級で製造されています。一般的な産業用オートメーションでは、通常、標準または高精度等級のスライドレールで十分です。しかし、半導体製造装置、光学機器、医療機器などの用途では、それらのシステムが要求するサブミクロンレベルの位置決め精度を達成するために、超高精度スライドレールが必要となります。必要以上に高い精度等級を選択すると、コストが増加するだけでメリットはありません。一方、精度等級が低すぎると、位置決め誤差が生じ、製品品質が損なわれます。
精度等級は、スライドレールのプリロード仕様にも影響します。プリロードとは、キャリッジとレール間の内部クリアランスを解消し、剛性および繰り返し精度を向上させるものです。ほとんどの用途では軽プリロードが標準ですが、重切削力や振動下で高い剛性が求められる場合は、中程度または高めのプリロードが適しています。工作機械やフライス盤用途でスライドレールを仕様する際、プリロード要件を誤って判断することは、性能不良の主な原因の一つです。
要求の厳しい用途向けの剛性および耐剛性
スライドレールの剛性とは、所定の荷重が加えられた際のキャリッジのたわみ量を示します。高剛性スライドレールでは、たわみに抵抗するために、循環要素の数を増やしたり、ボールの直径を大きくしたりします。研削機やレーザー切断装置など、荷重下での位置安定性が極めて重要な用途では、十分な剛性評価値を持つスライドレールを選定することが不可欠です。スライドレールの最終選定に際しては、必ずメーカー仕様書に記載された剛性データを、想定される切断力または加工力と照合してください。
環境条件と材質選定
使用環境に応じた材料の選定
スライドレールが使用される環境は、材質および表面処理の選定において非常に重要な役割を果たします。標準的なスライドレールは硬化炭素鋼で製造されており、優れた荷重支持能力と剛性を備えていますが、湿気の多い環境や化学的に攻撃性の高い環境では腐食しやすくなります。食品加工、医薬品製造、屋外用途などでは、ステンレス鋼製のスライドレールまたは耐食性コーティングを施したタイプの方がはるかに適しており、錆による性能劣化を防ぎ、長期間にわたって安定した性能を維持できます。
粉塵、金属屑、液体などの汚染物質が存在する環境では、スライドレールのシーリング設計も同様に重要になります。産業用スライドレールの多くは、端部シールを備えており、さらにワイパーリングなどの追加シールを装備して、循環部品への異物侵入を防いでいます。アプリケーションで大量の異物が発生する場合、強化シーリング仕様のスライドレールを選定したり、外部保護カバーを併用したりすることで、保守間隔を延長し、異物の侵入による予期せぬ故障を防止できます。
潤滑および保守計画
すべてのスライドレールは、摩擦を低減し、金属同士の接触を防止するために潤滑が必要です。一部のスライドレールには、再潤滑間隔を延長するための内蔵潤滑油タンクや自己潤滑インサートが備わっており、アクセスが困難な設置場所において大きな利点となります。その他のタイプでは、標準のグリースニップルを通じて定期的に手動または自動でグリース補給を行う必要があります。プロジェクト計画に際しては、定期メンテナンス時のスライドレールへのアクセスの容易さを考慮し、ご使用のメンテナンススケジュールおよび運用制約に適合する潤滑方式を選定してください。
よくある質問
スライドレールを選定する際に最も重要な要素は何ですか？
負荷容量が通常最も重要な出発点となりますが、適切なスライドレールの選定は、速度、精度等級、環境条件、プレロードなど、複数の要因を総合的に検討することによって初めて可能になります。これらの要因を一括して評価することで、お客様の特定のプロジェクト要件に対して最も信頼性の高い結果が得られます。
スライドレールは腐食性または湿潤環境で使用できますか？
はい、ステンレス鋼製または特殊な耐食性コーティングを施したスライドレールは、湿気の多い環境、水にさらされる環境、あるいは化学薬品に曝される環境に適しています。一方、標準的な炭素鋼製スライドレールは、このような条件下では保護措置なしでは推奨されません。腐食が進行すると、性能が急速に劣化するためです。
高精度スライドレールが必要かどうかはどう判断すればよいですか？
アプリケーションにおいて数マイクロメートル以内の位置決め精度が要求される場合、あるいは感度の高い計測、光学的アライメント、半導体製造などの用途では、高精度スライドレールが必須です。一方、一般的な自動化装置や物資搬送などでは、標準型または高品位型のスライドレールで十分な精度が得られ、より経済的な選択となります。
