選択する リニアレール cNC機械向けのリニアレールの選定は、機械設計において最も重要な決定の一つです。 リニアレール 選択するリニアレールは、位置決め精度、負荷容量、剛性、および長期的な信頼性に直接影響を与えます。市販されているリニアレールにはいくつかの異なるタイプがあり、設計または改造を実施する前に、自社のCNC用途に最も適したタイプを理解することが不可欠です。
A リニアレール リニアレールは、CNC軸が繰り返し精度高く、かつ最小限のたわみで移動できるようにするためのガイド付き運動経路を提供します。高速ルーティングマシン、高精度フライス盤、あるいは多軸彫刻システムのいずれを構築する場合であっても、採用するリニアレールの種類が全体的な性能範囲を決定づけます。本ガイドでは、CNC用途で広く使用される主なリニアレールの種類と、エンジニアが最適な選択を行うための判断基準について解説します。
CNC機械で主に使用されるリニアレールの種類

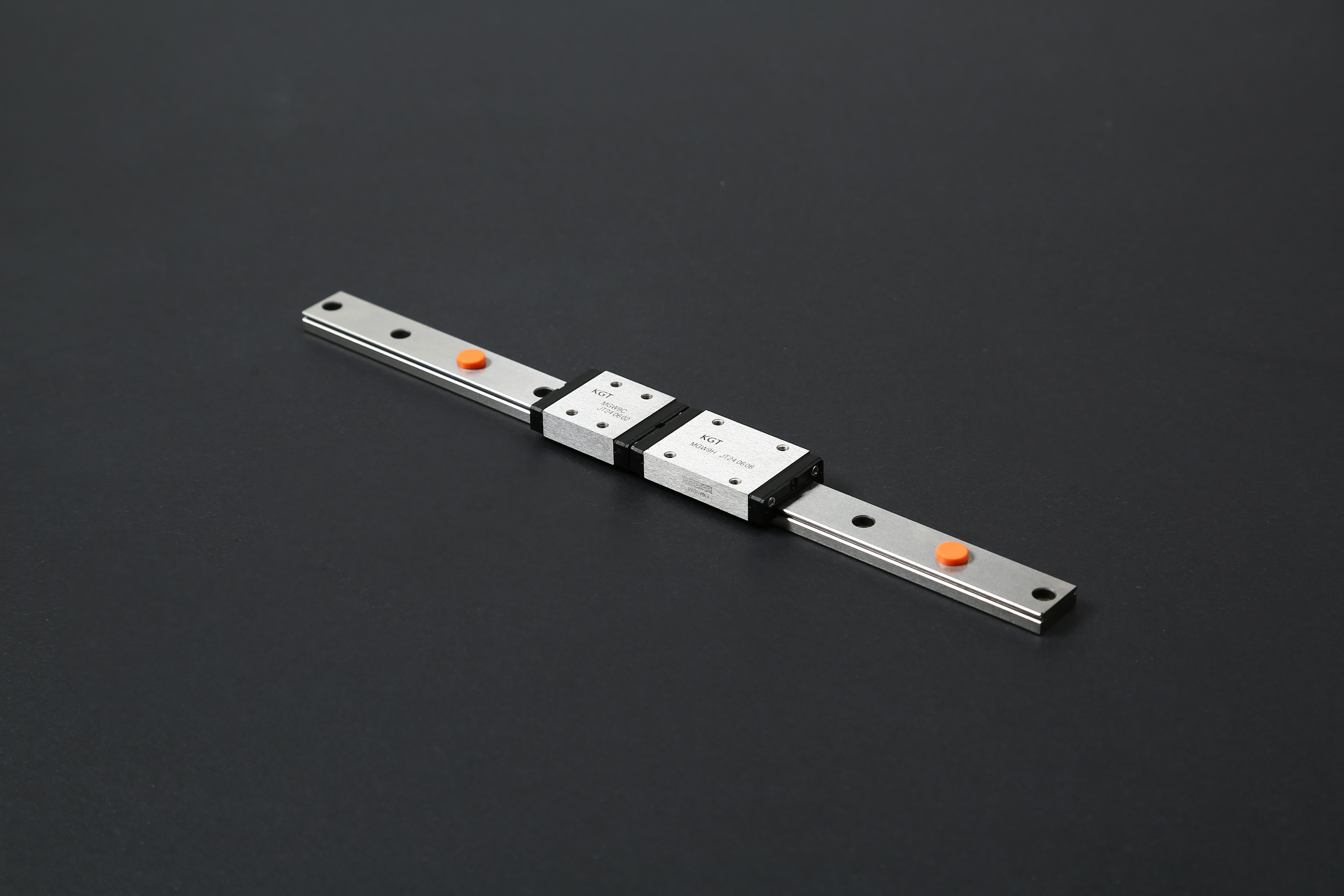

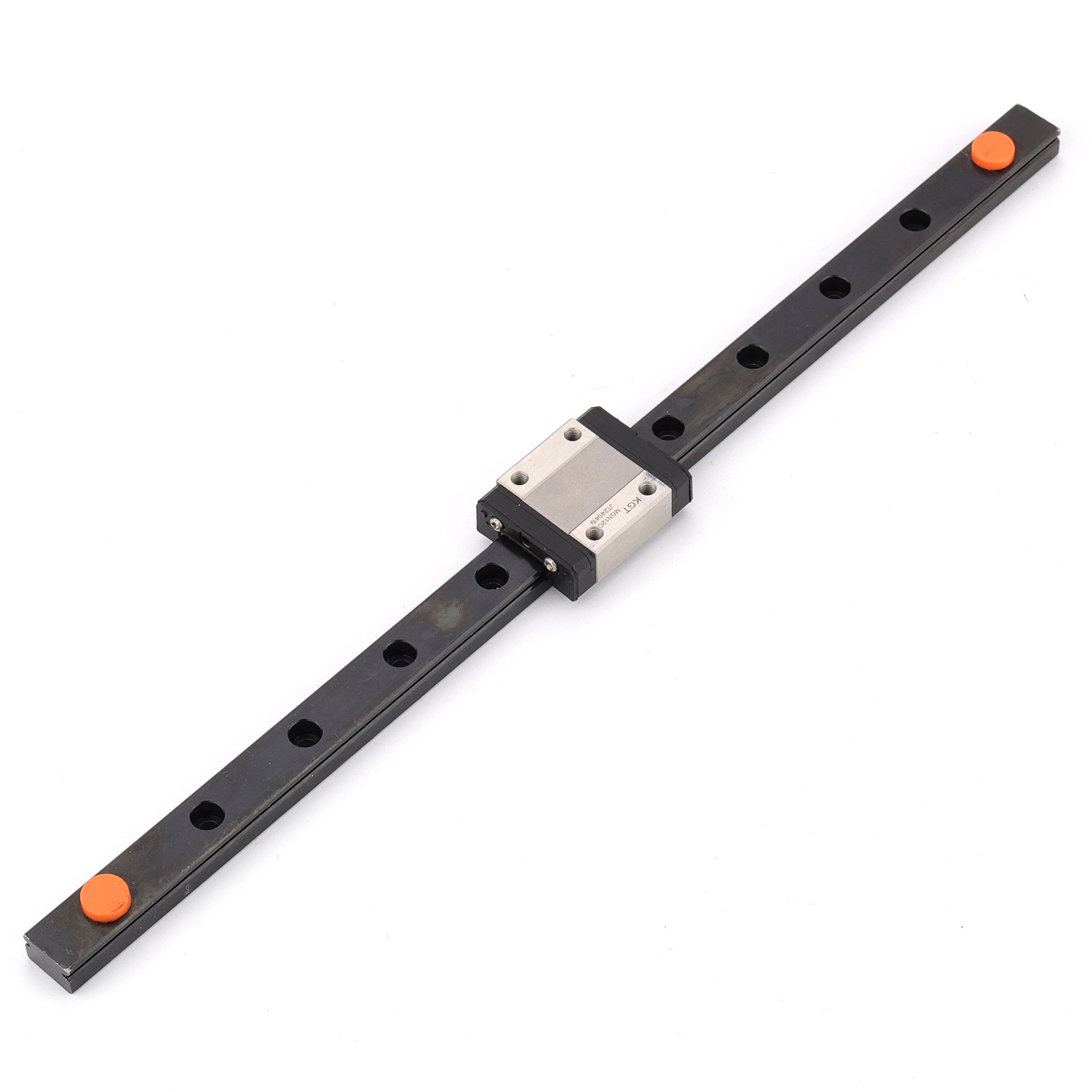

プロファイル型リニアレールおよびキャリッジシステム
そのプロファイル リニアレール 、プロファイルガイドウェイまたはスクエアレールとも呼ばれるこの直線運動用レールは、高精度CNC機械で最も広く採用されている直線運動用レールのタイプです。この直線運動用レールは、精密研削された走行面を備えた焼入鋼製レールと、循環式ボールベアリングまたはローラー要素上で走行する対応するキャリッジブロックから構成されます。プロファイル直線運動用レールは、あらゆる方向からの荷重に対して高い剛性を発揮するため、ラジアル荷重とモーメント荷重の両方に同時に耐える必要があるフライス加工、ドリル加工、および重切削作業に適しています。
プロファイル直線ガイドシステムは、さまざまなプリロードクラスを備えており、用途に応じて剛性とスムーズな走行性とのバランスを設計者が調整できます。硬質金属の加工を行うCNCマシニングセンターでは、高プリロードの直線ガイドキャリッジが有効ですが、プラズマ切断テーブルでは摩擦を低減し寿命を延ばすために標準プリロードの直線ガイドが採用されることがあります。このようにプロファイル直線ガイドは多様な用途に対応できるため、本格的なCNC構築においてはデフォルトの推奨選択肢となります。
円軸式直線ガイドシステム
円軸式直線ガイドは、比較的軽量なCNCルーター、レーザー切断機、およびエントリーレベルの3Dプリンターなどに多く見られる、シンプルでコストパフォーマンスに優れた選択肢です。このタイプの直線ガイドは、円筒形の硬化鋼製シャフトと、ボールブッシュまたはオープンピローブロックベアリングを組み合わせて使用します。円軸式直線ガイドは設置が容易であり、プロファイル直線ガイドと比べてわずかな取付誤差にも対応できますが、剛性が低く、単位長さあたりの許容荷重も小さくなります。
木材、アクリル、薄いアルミニウム板などの軽量材料を加工するCNC機械では、丸軸リニアレールが実用的かつ経済的な解決策となる場合があります。ただし、切削力が増大したり、軸の移動距離が600 mmを超えると、プロファイル型リニアレールと比較して、丸軸リニアレールはたわみや位置安定性の低下が顕著になります。このタイプのリニアレールを評価するエンジニアは、軸のスパン対直径比を慎重に検討する必要があります。
CNC用リニアレールの選定における主要な基準
荷重容量および剛性要件
すべてのCNC機械は、リニアレールシステムに特定の負荷プロファイルを課します。垂直フライス盤のスピンドル軸に使用されるリニアレールは、スピンドルアセンブリの重量だけでなく、工具を通じて伝達される動的な切削力をも受け止めなければなりません。4列ボール接触構造を備えたプロファイル型リニアレールシステムは、丸シャフト型リニアレールと比較して、モーメント荷重に対する許容値が大幅に高くなります。切断が断続的になる場合、積極的な送り速度が用いられる場合、あるいは重いワークピースを加工する場合などには、プロファイル型リニアレールを主要な運動ガイドとして選定すべきです。
キャリッジのサイズおよびレール幅は、リニアレールアセンブリの剛性も決定します。より広幅のリニアレールとより長尺のキャリッジブロックを用いると、荷重がより多くの接触点に分散され、ラッキングおよびヨーに対する耐性が向上します。最小の標準サイズを無条件に選択するのではなく、実際の荷重範囲に応じて適切なリニアレールサイズを選定することは、重要な設計原則であり、リニアレールの早期摩耗を防止し、機械の使用寿命中に精度を維持するために不可欠です。
精度クラスおよび位置再現性
リニアレールシステムは、通常、標準精度から高精度、超高精度までの複数の精度等級で製造されています。寸法公差が厳しく要求されるCNC機械では、より高い精度等級のリニアレールを選定することで、全行程長にわたってレールの高さおよび幅の変動を許容範囲内に保つことができます。高精度リニアレールは、位置決め誤差の累積を最小限に抑え、機械が繰り返し加工においても厳しい公差を維持する能力を支えます。
選択する際には リニアレール cNC研削盤またはボーリングマシンでは、精度等級が二次的な検討事項ではなく、主要な仕様となります。同一軸上に配置された2本のリニアレール間における平行度のわずかなばらつきでも、長い行程で角誤差を増幅させてしまう可能性があります。精密研削加工されたリニアレールと、それに対応するマッチドキャリッジを組み合わせることで、こうした用途に求められる寸法の一貫性が確保されます。
CNC機械の種別に応じたリニアレールの選定
頑丈なCNCマシニングセンター
大型CNCマシニングセンターでは、キャリッジ内のボール要素を円筒状のローラーで置き換えるローラー式直線ガイドシステムが最も効果的です。ローラー式直線ガイドは、単位接触面積あたりの許容荷重が大幅に高く、重切削時の剛性も優れています。このタイプの直線ガイドは、ブリッジ型マシニングセンター、ガントリーミル、および静的・動的荷重が標準的なボール式直線ガイドの耐荷重能力を超えるような頑丈な旋盤などに広く採用されています。
ローラー式直線ガイドシステムは、滑らかさの一部を剛性で補う構造になっていますが、頑丈なCNC機械では、これは許容可能な、むしろ好まれる特性です。こうした機械における直線ガイドは、単なる移動ガイドではなく、構造部材として機能する必要があります。ローラー式直線ガイドは、まさにその役割を果たすよう設計されています。
高速・軽量用CNCルーター
高速移動および軽量材加工を目的としたCNCルーターでは、予圧の低いボール型プロファイル直線ガイドが好まれます。この直線ガイド構成により、高速移動時の摩擦損失が最小限に抑えられ、キャリッジ内の発熱も低減されます。多くの生産用グレードのCNCルーターでは、二次軸に小型キャリッジを備えたコンパクトな直線ガイドが採用されており、精度と移動質量の低減という相反する要件のバランスが図られています。このような機械では、直線ガイドの選定においては、最大静的荷重容量よりも、動的荷重定格および速度定格が重視されます。
よくある質問
プロファイル直線ガイドと丸軸直線ガイドの違いは何ですか？
プロファイル型直線ガイドは、高精度研削加工された長方形の鋼製レールと、循環式ボールまたはローラーを備えた対応するキャリッジブロックから構成され、あらゆる方向に高い剛性と荷重容量を提供します。丸軸型直線ガイドは、円筒状のシャフトと直線用ブッシュを用いるもので、設置が容易であり、誤整列に対しても許容範囲が広い一方、剛性は低く、軽量級CNC用途に適しています。
私のCNC機械に最適な直線ガイドのサイズを選ぶにはどうすればよいですか？
まず、最悪の切削条件において直線ガイドに作用する最大の径方向荷重、横方向荷重およびモーメント荷重を算出します。その後、これらの値を安全率2～3倍以上で上回る動的荷重定格を持つ直線ガイドのサイズを選定します。また、レールのスパンおよびキャリッジ間隔も考慮し、たわみを抑制して全行程にわたって位置精度を維持できるようにします。
既存のCNC機械に直線ガイドを後付けすることは可能ですか？
はい、取り付け面が平滑で平行であり、選択した直動レールシステムと寸法的に互換性がある場合、既存のCNC工作機械に直動レールを後付け（リトロフィット）することが可能です。ドーベルテール式またはボックスタイプのスライドを当初装備していた多くの旧式CNC工作機械では、速度向上および保守作業の軽減を目的として、プロファイル型直動レールシステムへとアップグレードされています。リトロフィット後の直動レールの所期性能を確保するためには、適切な表面処理および設置時の高精度アライメントが極めて重要です。
