現代の産業用機械において、 スライドレール 制御された反復可能な直線運動を実現するための基盤となる要素です。工作機械（CNC）加工センター、自動組立ライン、高精度検査装置など、さまざまな用途で使用されるスライドレールは、機械部品が正確かつ信頼性高くある位置から別の位置へ移動する方法を定義します。スライドレールの動作原理を理解することは、厳しい産業環境において一貫した運動性能を必要とするエンジニア、調達担当者、およびシステムインテグレーターにとって不可欠です。

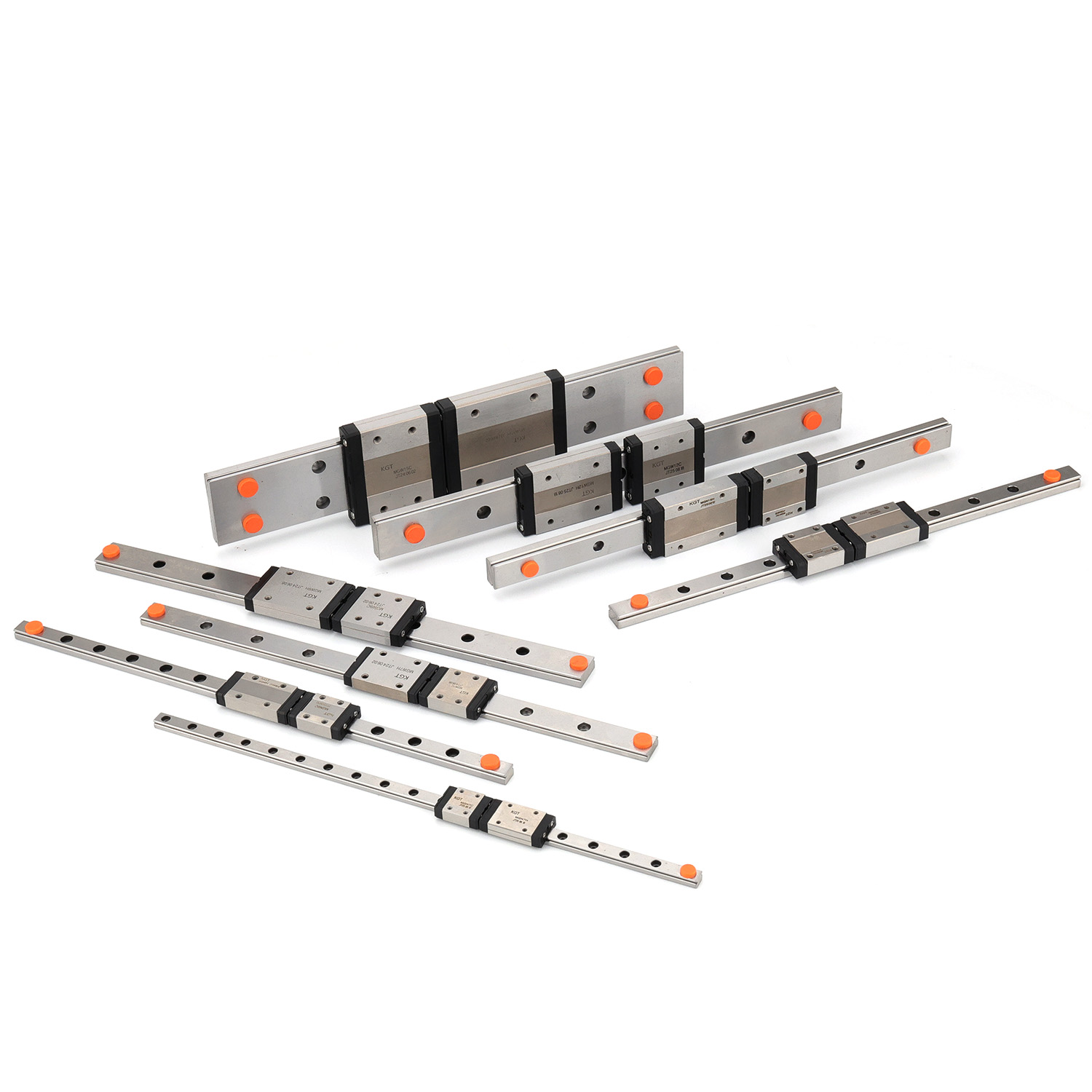

スライドレールは、可動部品を固定された直線軌道に沿って案内するための機械要素です。レール断面と、ローリングまたはスライディング接触要素を用いてレール上を移動するキャリッジブロックから構成されます。レールとキャリッジの間の精密な相互作用が、負荷、速度、振動、および時間経過に伴う位置精度に対するシステムの性能を決定します。産業用システムでは、スライドレールは単なる移動手段ではなく、運転中に機械部品間の正確な幾何学的関係を維持するためにも使用されます。
スライドレールの基本機構
レールとキャリッジの相互作用
スライドレール 制約付き直線ガイド方式で動作します。レールは、長手方向に溝または循環路を備えた高精度研削加工された鋼製プロファイルです。キャリッジ（スライダーブロックとも呼ばれます）はレール上に配置され、内部には鋼球またはローラーなどの転動体が収められており、キャリッジの移動に伴って連続的に循環します。この転動体の循環構造こそが、スライドレールが低摩擦性と高荷重容量を同時に実現する理由です。
カーゴがレール上を移動する際、転動体がカーゴとレール表面の間に作用する荷重を支えます。接触形状は、力を複数の接触点に分散させるよう設計されており、応力集中を低減し、使用寿命を延長します。ゴシックアーチ型または円弧型の溝断面を有するスライドレールは、産業用現場で一般的であり、これらの設計は4点接触を実現するため、多方向にわたる優れた剛性を提供します。
循環と運動の連続性
キャリッジ内部の循環式ボールまたはローラー機構は、 スライドレール 長距離にわたる滑らかな走行を維持するために極めて重要です。転動体はキャリッジの一端の荷重領域から退出すると、リターンチャネルを通って反対側の端から再び荷重領域へと戻ります。この連続的なループ構造により、キャリッジの移動距離に関係なく、荷重支持接触部の下には常に転動体が存在し続けます。
ボール要素ではなくローラー要素を用いたスライドレールは、高い剛性および重負荷・衝撃負荷下での優れた性能を実現します。一方、高速走行および低騒音が求められる場合には、ボール式スライドレールが好まれます。これらの内部要素タイプの選択は、特定の産業環境におけるスライドレールの挙動に直接影響を与えます。システム設計者は、用途要件に応じて適切な要素タイプを選定する必要があります。
荷重容量および方向別剛性
多方向荷重対応
産業用スライドレールの特徴的な機能の一つは、複数方向に同時に荷重を支える能力です。単純なブッシュガイドやダブテイル・ウェイと異なり、高精度スライドレールは、ラジアル荷重、逆ラジアル荷重、および横方向の力に対して、単一のコンパクトな形状で耐えるよう設計されています。この多方向剛性により、動作中に可動部品が複雑または変化する力ベクトルを受けるような用途にもスライドレールが適しています。
スライドレールは、動的荷重容量および静的荷重容量の値で評価されます。動的荷重容量とは、連続的な移動中にスライドレールが早期の疲労破損を起こさずに耐えられる力の大きさを示します。静的荷重容量とは、スライドレールが静止状態において永久変形を起こさずに耐えられる最大の力を定義します。これらの評価値は、特定の機械設計に適したスライドレールを選定する上で極めて重要であり、高負荷用途で過小なスライドレールを使用すると、レール表面および転動体の急速な劣化を招きます。
プリロードとシステム剛性
プリロードとは、スライドレール内部に意図的に内干渉を加えることで、転動体とレールの溝面の間に生じる内部クリアランスを除去する手法です。遊びを排除することで、スライドレールの剛性が向上し、外力が作用した際の微小変位が低減されます。スライドレールは、軽負荷用途向けのゼロプリロードから、最大剛性が求められるシステム向けの高プリロードまで、複数のプリロードクラスで提供されています。
高精度機械加工において、プリロード付きスライドレールが提供する剛性は、加工部品の表面仕上げ品質を直接左右します。ロボットシステムでは、プリロード付きスライドレールにより、エンドエフェクタがプログラムされた位置に遊びによる位置ずれを生じることなく到達することが保証されます。したがって、適切なプリロードレベルを選択することは、単なる機械的判断ではなく、システム全体の精度を規定する機能的な判断となります。
スライドレールの取付け、アライメント、および保守管理
取付け精度とアライメント
スライドレールは、正確に機械加工された基準面に取り付ける必要があります。通常、レールは、精密研削された取付穴またはショルダーリファレンスを用いて基準面に固定されます。取付面の平面度または直線度誤差がスライドレールの自己補正能力を超える場合、これらの誤差は直接運動軌道に伝わってしまいます。したがって、スライドレールの設置前に適切な面仕上げを行うことは、必須の手順であり、任意の手順ではありません。
同一の機械軸上に2本の平行スライドレールを用いる場合、それらの相互アライメントも同様に重要です。アライメントのずれはキャリッジに横方向の荷重および拘束力を発生させ、これにより摩擦が増加し、熱が発生し、スライドレールの摩耗が加速します。産業用の平行スライドレールシステムの組立手順では、最終的な締結具のトルク tightening 作業の前に、高精度アライメント工具を用いたレール間平行度の慎重な測定が通常含まれます。
潤滑と長期的な性能
スライドレールは、摩擦を低減し、腐食から保護し、保守間隔を延長するために、一貫した潤滑が必要です。ほとんどのスライドレールはグリースおよびオイルの両方による潤滑に対応しており、汚染管理が重要な環境ではグリース潤滑が推奨されます。多くのスライドレール用キャリッジ設計には、分解せずに再潤滑可能な統合型潤滑ポートまたはグリースニップルが備わっています。
金属チップ、粉塵、冷却液への暴露がある環境では、スライドレールはキャリッジに取り付けられたエンドシールおよびサイドワイパーによって、レースウェイ接触部への異物侵入を防ぎます。適切なシーリングと定期的な再潤滑を組み合わせたメンテナンス戦略こそが、過酷な産業環境におけるスライドレールの信頼性を確保する基盤です。潤滑の怠慢は、生産現場においてスライドレールが早期に故障する最も一般的な原因です。
よくあるご質問
スライドレールとプレーン直線ガイドの違いは何ですか？
スライドレールは、キャリッジとレールの間にボールやローラーなどの循環式転動要素を用いるため、摩擦が小さく、高精度を実現します。一方、単純な直線ガイドは、表面同士が直接接触して滑動する方式であり、摩擦が大きくなり、低速または低精度が許容される用途に適しています。精度と速度が求められる産業用システムでは、ほとんど常に転動要素付きスライドレールが採用され、単純なスライドガイドは使用されません。
スライドレールの交換時期をどう判断すればよいですか？
スライドレールの交換が必要な兆候には、運転中の異音の増加、レール表面に見えるピッティングや剥離、キャリッジの過度な遊び、および機械の位置決め精度の低下などが挙げられます。産業用保守プログラムでは、スライドレールの表面損傷を定期的に点検し、キャリッジの遊びをメーカー指定の公差範囲内かどうか測定することが、交換時期を判断する標準的な方法です。
スライドレールは垂直方向への設置が可能ですか？
はい、スライドレールは垂直および逆向きの設置にも完全に適しています。垂直設置の場合、駆動システムが作動していないときにカートリッジが重力によって自由に滑動しないよう、スライドレールを適切にプリロードする必要があります。また、垂直設置におけるスライドレールの潤滑には、グリースが軌道面上で重力による流出を防ぎ、長期間にわたって保持されることが重要です。
