現代の自動化は、数千回から数百万回に及ぶサイクルにおいても正確かつ再現性の高い動きを実現する部品に依存しています。こうした部品の中でも、 スライドレール スライドレールはあらゆる自動化機械や生産ラインにおいて最も基本的な要素の一つとして際立っています。信頼性の高いスライドレールがなければ、最も高度なサーボモーターや制御システムであっても、電気信号による指令を正確な物理的動きに変換することはできません。スライドレールがなぜ不可欠なのかを理解することは、エンジニア、調達担当者、システムインテグレーターがより優れた設計および調達判断を行う上で重要です。

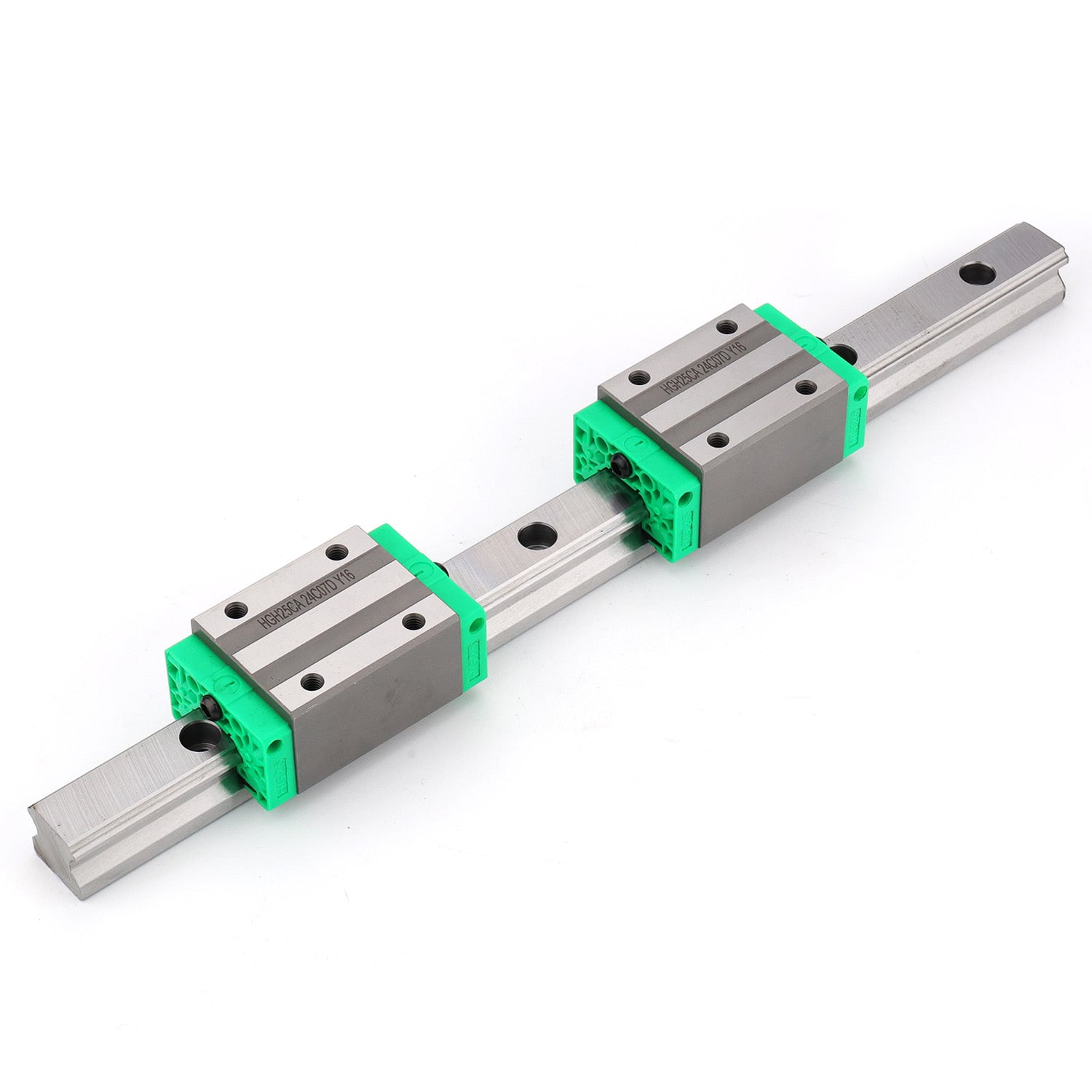

スライドレール スライディングレールは、最小限の摩擦と最大の剛性で移動負荷を定義された軌道に沿って案内するよう精密設計された直線運動用コンポーネントです。CNC機械、ロボットアーム、半導体製造装置、包装ラインなど、数多くの自動化システムに採用されています。スライディングレールの役割は単なる機械的サポートをはるかに超えており、機械がその目的とする作業をどの程度正確かつ信頼性高く実行できるかを直接的に左右します。本稿では、現代の自動化においてスライディングレールが不可欠である主な理由について解説します。
自動化におけるスライディングレールの基本機能
高精度な直線運動の案内
すべての自動化システムの中心には、制御された反復可能な運動が必要です。スライドレールは、キャリッジ、ツールヘッド、またはワークプラットフォームが移動するための構造的な通路を提供します。高品質なスライドレールは、直進性、平面性、平行性において厳密な公差を維持し、すべての動きが正確に同一の軌道に沿って行われることを保証します。このような高精度は、レーザー切断、PCB実装、光学検査などの用途において不可欠であり、これらの分野では、わずか数マイクロンの位置ずれでも製品の欠陥や機器の故障を引き起こす可能性があります。

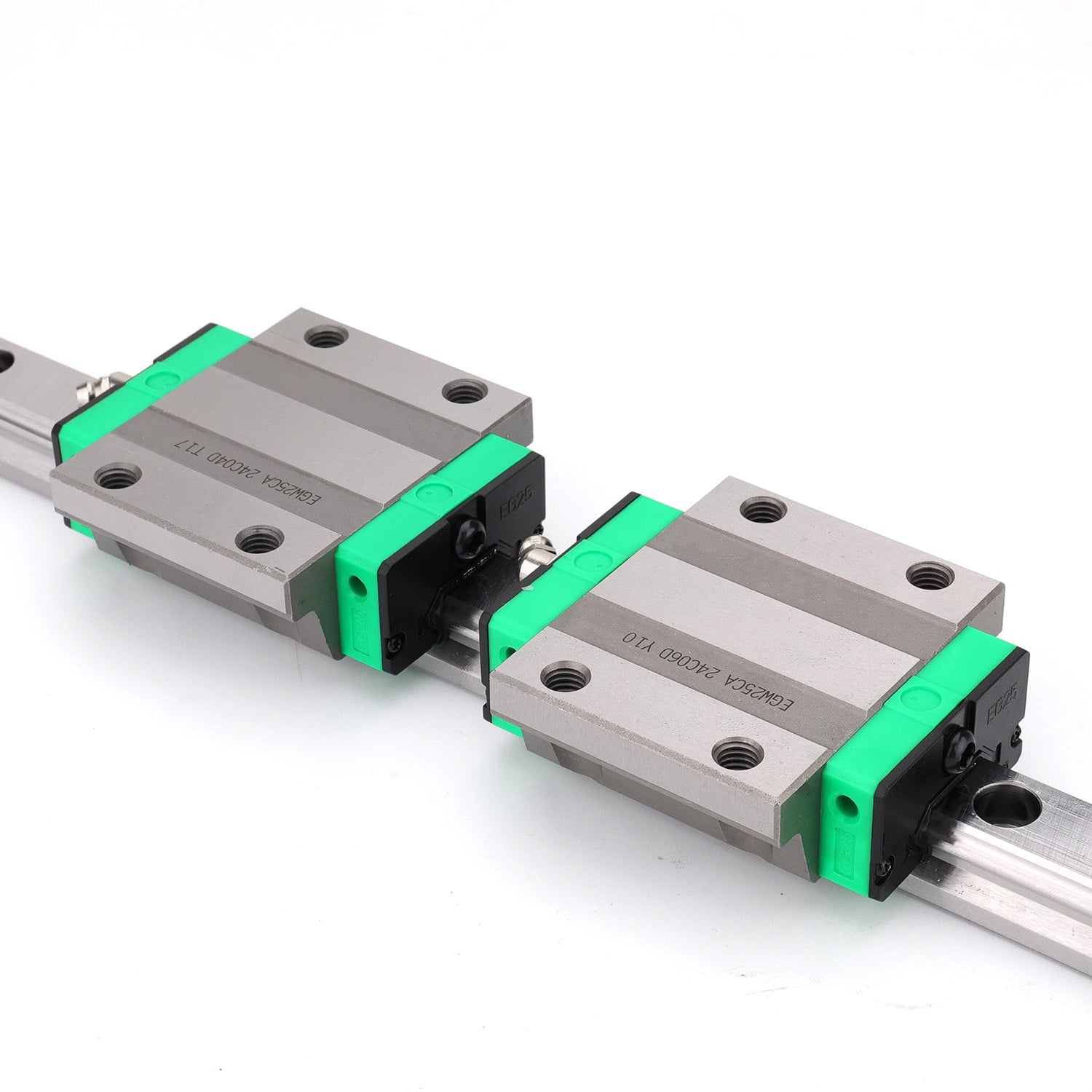

スライドレールは、硬化鋼製の構造と精密に研磨された接触面により、この精度を実現します。循環式ボールまたはローラー台車と組み合わせることで、スライドレールは遊びおよびバックラッシュを最小限に抑え、自動化システムに必要な位置精度を提供します。何百万サイクルにわたって維持されるスライドレールの一貫性こそが、メーカーが頻繁な再キャリブレーションを必要とせずに厳格な品質基準を維持できる理由です。
荷重容量および剛性
自動化設備では、高速で大きな荷重を搬送しながらも安定性を維持する必要があります。スライドレールは、径方向荷重、軸方向荷重、およびモーメント荷重を同時に受け止められるよう設計されており、単純なブッシュやガイドロッドよりもはるかに高い性能を発揮します。スライドレールのキャリッジ内部には予圧がかけられたボール要素が配置されており、これによりレール表面全体に力を均等に分散させ、動的動作中のたわみや振動を防止します。この剛性こそが、自動化機械が高生産性で切断、溶接、プレス、または部品のピッキングを行っても精度を損なわない理由です。
スライドレールが自動化効率を高める理由
低摩擦と省エネルギー
スライドレールが自動化に貢献する最も重要な点の一つは、その極めて低い転がり摩擦です。スライド接触ガイドと比較して、循環ボール方式を採用したスライドレールは摩擦係数を大幅に低減します。摩擦が低下すれば、サーボモーターが同じ加速プロファイルを実現するために必要なトルクも減少し、結果としてエネルギー消費量が削減されます。数百台の自動化軸が稼働する大規模な生産施設では、こうした高効率な スライドレール スライドレールによって得られる累積的なエネルギー節約効果は、設備の運用寿命を通じて非常に大きくなります。
さらに、スライドレールの低摩擦により、連続運転時の発熱量が抑えられます。高精度自動化においては、熱的安定性が極めて重要です。というのも、温度変化によって材料が膨張し、位置基準がずれ、精度が低下するためです。スライドレールは摩擦による発熱を最小限に抑えることで、機械構造の熱的平衡を維持し、長時間の生産稼働においても測定精度を確保します。
長寿命およびダウンタイムの低減
自動化システムは、多くの場合、24時間365日といった連続運転が求められ、中断は極力避けられます。スライドレールは耐久性を重視して設計されており、動的荷重定格および寿命計算は転がり疲労理論に基づいています。適切な選定と保守が行われれば、スライドレールは数万時間にわたって交換不要で運用可能です。このような耐久性は、生産設備の稼働率（アップタイム）向上に直接寄与し、これはあらゆる自動化製造環境において最も重要な指標の一つです。
現代のスライドレールには、自己潤滑タイプや一体型ワイパーが用意されており、これにより保守間隔がさらに延長されます。シールド式スライドレールは、産業現場でよく見られる粉塵、切削油、金属屑などの異物の侵入を防ぎます。保守間隔の延長は、計画停機の回数を減らし、設備の維持管理にかかる労務コストを低減することにつながり、スライドレールが自動化の効率性においていかに重要であるかを再確認させます。
高度な自動化を実現するスライドレール
多軸システムとの互換性
現代の自動化では、しばしば複数軸にわたる同期した運動が求められます。スライドレールは標準化されたサイズおよび取付インターフェースで提供されており、ガントリーシステム、カートシアンロボット、リニアモータステージなどへの統合が容易です。スライドレールは国際的な寸法規格に準拠しているため、エンジニアはモジュラーな機械アーキテクチャを設計でき、軸の再構成や交換を、全体構造の再設計なしに実現できます。このようなモジュラリティは、製品の切替頻度が高い柔軟な製造環境において、大きな利点となります。
スライドレールは、振動を最小限に抑えながら高速運転を可能にするため、ピックアンドプレース自動化など、サイクルタイムを極限まで短縮する必要がある用途に不可欠です。高品質なスライドレールが備える低質量・高剛性・スムーズなローリング動作の組み合わせにより、制御システムを不安定にする共振を引き起こすことなく、急加速および急減速が実現できます。
業界および用途におけるスケーラビリティ
スライドレールが自動化において特に価値を持つ理由の一つは、そのスケーラビリティにあります。医療機器の組立装置に使われるミニチュアサイズのスライドレールから、数トン級の工作機械を支える頑丈なスライドレールまで、基本的な設計原理は共通しています。このスケーラビリティにより、電子機器、航空宇宙、食品加工など、さまざまな産業で働くエンジニアが、スライドレールをモーションシステムの汎用的な構成要素として信頼して使用できます。スライドレールは、プリロードクラス、精度グレード、材質などの選択肢が幅広く用意されており、アプリケーションの要求に応じて部品の特性をきめ細かく適合させることができます。
スライドレールは、ボールねじ、リニアモータ、ベルト駆動アクチュエータなどともシームレスに統合可能であり、設計者が運動の生成および伝達方法を柔軟に選択できるようになります。アプリケーションがサブミクロン級の位置決めを要求する場合でも、高速な大量物資ハンドリングを要求する場合でも、スライドレールは、全体の運動システムを信頼性高く機能させるためのガイド機能および支持構造を提供します。
よくあるご質問
どのような種類の自動化システムで、スライドレールが最も一般的に使用されていますか？
スライドレールは、CNCマシニングセンターやロボット組立ライン、半導体製造装置、医療機器製造システム、包装機、レーザー加工装置など、広範な分野で広く採用されています。高精度かつ反復性の高い直線運動を必要とする自動化システムであれば、そのコア運動部品として、通常スライドレールが採用されます。
私の自動化アプリケーションに適したスライドレールを選定するには、どのようにすればよいですか？
スライドレールを選定する際には、荷重容量、必要な精度等級、走行速度、ストローク長、使用環境条件、および期待される寿命を評価する必要があります。スライドレールの動的および静的荷重定格は、実際の作用荷重を適切な安全率を考慮して上回る必要があります。メーカーが提供する荷重・寿命計算に関するガイドラインを参照し、汚染への暴露や潤滑要件などの要因を検討することで、アプリケーションに最適なスライドレールを選定できます。
スライドレールはクリーンルームまたは食品対応の自動化環境で使用できますか？
はい、クリーンルームおよび食品グレード用途向けに特別に設計されたスライドレールがご用意されています。これらのスライドレールは、通常、ステンレス鋼製の構造、特殊なシールシステム、および衛生基準または低アウトガス要件を満たす潤滑オプションを備えています。適切なバリエーションを選択することで、高度に規制された環境において、スライドレールが汚染リスクを引き起こすことなく信頼性高く動作することを保証します。
