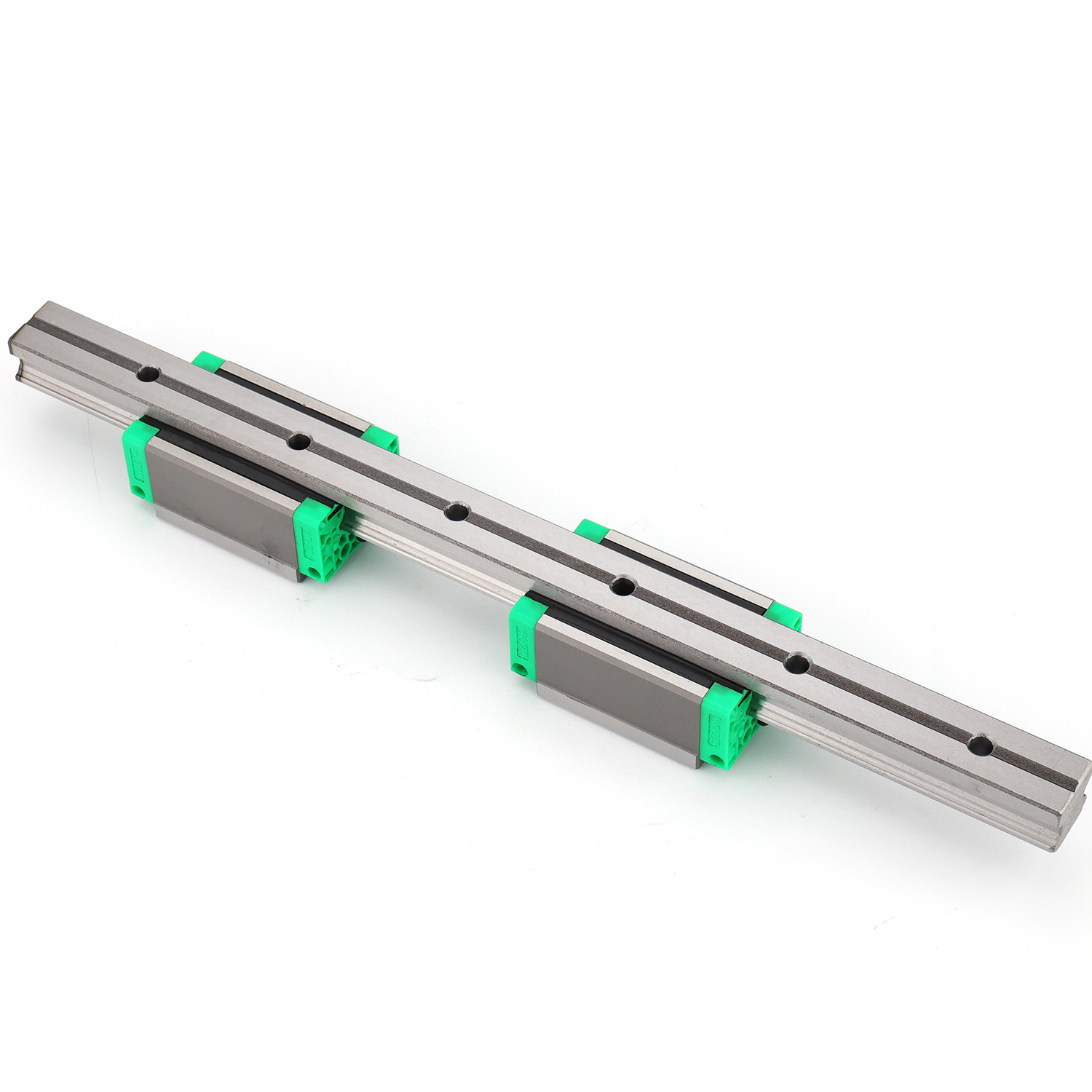

選択する 直動ガイド<br> プロジェクトにおけるこの選択は、設計段階で行う最も重要なエンジニアリング上の意思決定の一つです。適切に選定された 直動ガイド<br> は、正確かつ再現性の高い動きを実現し、必要な負荷能力をサポートし、想定される使用期間にわたって信頼性高く動作します。一方、不適切に選定されたものは、摩耗の加速、位置決め誤差、予期せぬダウンタイム、および高コストな再設計を招く可能性があります。自動組立ライン、CNC工作機械、医療用画像診断装置、あるいは半導体搬送システムのいずれを構築する場合でも、指定する 直動ガイド<br> は、機械全体の性能上限を直接左右します。
課題は、市場で直線ガイドの構成、荷重定格、精度等級、プリロードクラス、材質オプションなど、多種多様な選択肢が提供されている点にあります。体系的な意思決定フレームワークがなければ、エンジニアはしばしば慣れたブランドや適当に選んだサイズに頼りがちですが、これは一応機能するものの、最適解とはほとんどなり得ません。本稿では、荷重解析および精度要件から環境適合性、取付け検討事項に至るまで、直線ガイド選定におけるすべての重要な要素を順に解説します。これにより、ご自身のプロジェクトに真正に合致する直線ガイドを確信を持って選定できるようになります。
直線ガイドの基本機能を理解する
機械内における直線ガイドの実際の役割
A 直動ガイド<br> これは、複数の方向からかかる荷重を支えながら、運動を単一軸に制約する機械部品です。単純なスライド式ガイドとは異なり、ローリングエレメント直線ガイドは、レールとキャリッジブロックの間に循環式のボールまたはローラーを用いるため、摩擦が劇的に低減され、位置決め精度も大幅に向上します。このローリング接触機構により、高速移動、滑らかなマイクロ位置決め、および数百万サイクルにわたる一貫した性能が実現されます。
レールは通常、機械ベースまたは構造フレームに取り付けられ、キャリッジブロックが可動部品（ペイロード）を保持します。レールとブロックの界面は、軸全体の剛性、荷重容量、および運動の滑らかさを決定します。エンジニアがこの基本機能を明確に理解していれば、実際の運用条件下で、特定の直線ガイド仕様が当該軸に課される要求を満たすかどうかをより適切に評価できます。
また、直線ガイドが単独で動作するものではない点にも注目する価値があります。直線ガイドは、駆動機構、構造フレーム、潤滑システム、および機械の環境外装（エンクロージャー）と相互作用します。これらの各相互作用が、当該アプリケーションに真正に適した直線ガイド仕様を左右します。
選定前に定義すべき主要性能パラメーター
特定の直線ガイド製品を評価する前に、エンジニアはその軸が満たさなければならない性能パラメーターを明確に定義する必要があります。これらのパラメーターには、行程長、最大速度、加速度プロファイル、位置決め精度、繰返し精度（リピータビリティ）許容誤差、および総走行距離または運転時間で表される予期されるサービス寿命が含まれます。各パラメーターは、実用可能な直線ガイド候補を体系的に絞り込んでいきます。
例えば、高速ピックアンドプレース用途では、低摩擦性、優れた動的荷重定格、および熱膨張に対する感度の低さが求められます。一方、高精度光学アライメントステージは低速で動作する場合でも、極めて高い精度グレードと最小限の遊びが要求されます。これらのパラメーターを事前に明確に定義することで、アプリケーションが要求する全体的な性能範囲を理解せずに、単にサイズだけでリニアガイドを選定してしまうという一般的な誤りを回避できます。
荷重分析およびそのリニアガイド選定への影響
荷重の種類、方向、および大きさの特定
荷重分析は、適切なリニアガイド選定プロセスにおける技術的基盤です。リニアガイドのキャリッジには、同時に径方向荷重、逆径方向荷重、横方向荷重、およびモーメント荷重が作用する可能性があります。各荷重タイプは内部の転動体に対して異なる作用を及ぼし、リニアガイドは、レール溝の塑性変形や早期疲労破損を引き起こさないよう、それらの合成効果に耐えられるように定格設定されている必要があります。
レールの取付け面に垂直に作用する径方向荷重は、ほとんどの水平軸構成において通常支配的な荷重です。横方向荷重は取付け面に平行かつ走行方向に垂直に作用します。モーメント荷重は、被搬送物の重心がキャリッジの幾何学的中心からずれた場合に生じ、ピッチ、ヨー、ロールの各モーメントを発生させ、直線ガイドキャリッジ内の4列の転動体に不均一な応力を与えます。
適切な荷重解析を行うためには、エンジニアは実際の力成分およびモーメント腕を用いて、各キャリッジに作用する等価動的荷重を算出する必要があります。この等価荷重を候補となる直線ガイドの動的荷重定格値と比較し、さらに定格走行距離に基づく寿命計算を併せて行うことで、選定されたサイズおよびプレロードクラスが適切かどうかを定量的に評価できます。
荷重および剛性要件に基づいた適切なサイズの選定
リニアガイドのサイズは通常、レール幅（ミリメートル単位）で表され、これに対応するキャリッジのフットプリント、転動体の直径、および定格荷重容量が定義されています。より大きなサイズは高い荷重容量と優れた剛性を提供しますが、同時に重量、設置面積、コストも増加します。選定のロジックは、過去のプロジェクトから引き継がれたサイズに関する先入観ではなく、常に計算された荷重要件から始めるべきです。
剛性は、荷重に対する評価とは別に検討すべき関連要素です。荷重に対して十分な定格値を持つリニアガイドであっても、動的負荷下でサブミクロンレベルの位置安定性が要求される用途では、依然として柔軟性が高すぎて不適切となる場合があります。このような場合には、より大きなサイズを選択するか、あるいは1本のレールに対して1台のキャリッジではなく2台のキャリッジを使用することで、レール自体のサイズを変更せずに軸全体の実効剛性を劇的に向上させることができます。
単一のレール上で複数のキャリッジを使用する場合、キャリッジ間の間隔もモーメント荷重の分布効率に影響を与えます。キャリッジ間隔を長くするとモーメントアームが短縮され、各キャリッジにかかる荷重が低減されるため、使用寿命が延び、位置安定性が向上します。これは、重心から外れた荷重を扱うコンパクトなペイロードを対象とした、経験豊富なエンジニアが実践的に適用する設計最適化です。
精度等級およびプレロード等級の選定
アプリケーションの精度要件に応じた精度等級の選定
A 直動ガイド<br> は、レール高さ、レール幅、キャリッジ高さ、および同一軸上のレール間の平行度に関する許容変動範囲を定義する特定の精度等級で製造されます。一般的な精度等級の表記は、標準等級から高精度等級、精密等級、超精密等級、超高精密等級まであり、それぞれ段階的に公差が厳しくなり、それに伴って製造コストも高くなります。
一般的な産業用オートメーションでは、標準または高品位のリニアガイド製品が通常十分であり、性能とコストの間で優れたバランスを提供します。精密グレードは、座標測定機やレーザー切断ヘッドなど、マイクロメートル単位の位置誤差が意味を持つアプリケーションに適しています。超精密および極限精密グレードは、公差がナノメートル単位で管理される、半導体および光学分野における最も要求の厳しいアプリケーションに限定して使用されます。
アプリケーションが実際に必要とする以上の精度グレードを選択すると、不要なコスト増加を招き、またマウント面の仕上げ要件をより厳しくします。逆に、不十分な精度グレードを選択した後にソフトウェア補正によって位置誤差を修正しようとしても、これは非効率かつしばしば不完全な解決策です。適切な精度グレードは、機械全体の精度設計プロセスにおいて各軸に割り当てられた誤差予算に基づいて規定すべきです。
プリロードの理解とその剛性および滑らかさへの役割
プリロードとは、直線ガイドキャリッジアセンブリ内の転動体に印加される内部圧縮力のことです。内部クリアランスを除去し、ボールまたはローラーに制御された圧縮荷重をかけることで、プリロードは直線ガイドの剛性を大幅に向上させ、外部荷重による弾性変形を低減します。より高いプリロードクラスは、より大きな剛性を提供しますが、同時に走行時の摩擦および発熱も増加させます。
プリロードは一般に、軽プリロード、中プリロード、重プリロードの3クラスに分けられます。軽プリロードは、スムーズで低摩擦な移動が極めて重要であり、外部荷重が中程度かつ厳密に制御される高精度位置決め用途に適しています。中プリロードは、剛性と摩擦のバランスが求められる一般的な産業用用途に適しています。重プリロードは、大きな切削力がリニアガイドを介して伝達される重機械加工用途に用いられ、最大の剛性が最優先事項となる場合に採用されます。
外部荷重が軽微な用途において、必要以上に高いプリロードを選択しても性能は向上しません。むしろ、過剰な発熱を引き起こし、駆動モーターの負荷を増大させ、潤滑間隔を短縮します。リニアガイドのプリロードクラスは、軸の実際の剛性要求に応じて選定すべきであり、分析を行わずに保守的（過剰）な選定をしてはなりません。
環境条件および材料に関する考慮事項
リニアガイドの耐久性評価における使用環境の検討
使用環境は、特定のプロジェクトに適した構造を選定する上で極めて大きな影響を及ぼします。 直動ガイド<br> 産業用環境は多岐にわたり、清潔で空調管理された電子機器組立室から、過酷な屋外建設機械、頻繁な洗浄作業が行われる食品加工施設、あるいは金属切屑・切削油ミスト・研磨性粒子を発生させる切削作業現場まで、その条件は大きく異なります。各環境において、リニアガイドのシールシステム、材質の健全性、および潤滑剤保持性能には、それぞれ異なるリスクが課されます。
標準的な直線ガイド製品は、炭素鋼製のレールおよびキャリッジを採用し、グリース潤滑とエンドシールにより中程度の汚染を防ぎます。粒子状汚染が著しい環境や切削油にさらされる環境では、金属製スクレーパー、ベローズカバー、ステンレス鋼製レールカバーなどの追加保護措置を導入する必要があります。これらの付属品は、汚染の多い環境において単なるオプションの性能向上部品ではなく、信頼性の高い直線ガイド設置に不可欠な構成要素です。
温度もまた、直線ガイド選定時に注意を要する環境要因の一つです。炉の近傍や高速切削加工用エンクロージャー内など、高温となる作動環境では、潤滑剤の粘度、材料の熱膨張、軸受のクリアランスに影響が及びます。直線ガイドが、適切な潤滑剤の種類や材料仕様を採用せずに、メーカーが規定する許容温度範囲に近い、あるいはそれを超える温度で作動した場合、計算された寿命よりも大幅に短くなる可能性があります。
過酷な条件下でのステンレス鋼および特殊リニアガイドの選択肢
食品加工、医薬品製造、海洋環境など、耐食性が求められる用途向けに、ステンレス鋼製リニアガイドのバリエーションが提供されています。これらの製品は、レール、キャリッジ本体、および転動体に耐食性合金を採用しており、通常は製品との偶発的接触基準に適合した食品級潤滑剤を使用します。ステンレス鋼製リニアガイド製品の荷重定格は、硬度および材料特性の違いにより、同等の炭素鋼製品よりも一般に低くなります。
真空環境またはクリーンルーム環境では、標準的な直線ガイドの潤滑方法は適していません。グリースおよびオイル系潤滑剤は真空条件下で脱離ガス（アウトガス）を発生させ、プロセス環境を汚染し、真空品質を劣化させます。このような用途では、特殊なドライフィルム潤滑剤、セラミック被覆された転動体、または自己潤滑性ポリマー製リテーナーが採用され、直線ガイドを汚染を引き起こさずに信頼性高く動作させることが可能になります。クリーンルームまたは真空用途に適した正しい型式を選定するには、メーカーが提供するアプリケーション仕様書を慎重に確認する必要があります。
実用的な取付け・設置・保守に関するガイドライン
取付け面の準備およびレールのアライメント
最高品質の 直動ガイド<br> 不適切な表面に取り付けられた場合、性能が低下します。取付け面は、リニアガイドの精度グレードで規定された公差範囲内で平滑である必要があり、また、運転時の荷重によるたわみを防ぐのに十分な剛性を備えていなければなりません。高精度および超高精度グレードの用途では通常、機械加工面が要求され、最も厳しい設置条件には研削面が用いられます。
同一軸上に2本の平行レールを設置する場合、それらのアライメント（位置合わせ）は、キャリッジが引っかかりや横方向荷重の発生を伴わずスムーズに走行できるかどうかを直接左右します。平行レール間のアライメント不良は、キャリッジが支持する剛性のクロスメンバを介して互いに対抗する状態を引き起こし、内部応力の発生、摩擦の増加、およびサービス寿命の短縮を招きます。基準エッジ、高精度スペーサー、またはレーザーによるアライメントツールを用いた適切なアライメントは、直線ガイドの寿命延長および機械の安定した性能維持という形で、確実に投資回収をもたらすものです。
レールの設置時のボルト締め付けトルクは、リニアガイドメーカーが指定する順序および数値で適用しなければなりません。トルクが不足していると、動的荷重下でレールに微小な動きが生じ、過剰なトルクをかけるとレールが変形し、高さのばらつきが発生して位置精度が低下します。規定された設置手順に従うことは単なる形式ではなく、リニアガイドの定格性能を達成するための技術的要件です。
潤滑戦略および保守間隔の計画
リニアガイドの寿命を左右する最も重要な保守要素は潤滑です。 直動ガイド<br> ローリングエレメント軸受の接触面は、金属同士の接触を防止し、応力を分散させ、熱を放散し、異物の侵入を防ぐために、潤滑油の薄い油膜に依存しています。潤滑が不十分だと、レースウェイの摩耗や腐食が生じ、最終的にはカリッジの重大な破損につながります。一方、過剰潤滑は攪拌（チャーニング）を引き起こし、過熱やシールの損傷を招き、これもまた寿命の短縮を招きます。
メーカーは、定義された運転条件に基づき、走行距離または時間で表された潤滑間隔の推奨値を提供します。実際には、運転速度、負荷、温度、汚染レベルに応じて、実際の潤滑間隔を調整する必要があります。自動潤滑システムは、プログラムされた間隔で正確に計量された潤滑剤を供給するものであり、手動による再潤滑が非現実的または不均一となる高負荷サイクル用途において、最も推奨される方法です。
The 直動ガイド<br> 選択する製品は、初期仕様だけでなく、自社の機械における潤滑戦略への統合の容易さも含めて評価する必要があります。集中潤滑ポート接続に対応している製品、内蔵潤滑剤タンクを備えた製品、あるいはグリースニップルへのアクセスが容易な製品は、保守負荷を軽減し、機械の使用寿命全体にわたり潤滑作業が一貫して実施されることを支援します。
よくあるご質問（FAQ）
直線ガイドを選定する際に最も重要な要素は何ですか？
積載荷重は通常、基本的な選定要因ですが、精度要求、使用環境条件、および寿命期待値とともに総合的に評価する必要があります。最も重要な要因は、最終的にご使用の特定アプリケーションにおいてどの制約が最も重要であるかによって決まります。高精度計測機器では、精度等級が優先される場合があります。一方、大型産業用機械では、動的荷重定格および剛性が最重要となる場合があります。包括的な選定プロセスでは、単一の基準を最適化するのではなく、関連するすべてのパラメーターを総合的に検討します。
直線ガイドに高いプリロードクラスが必要かどうかをどう判断すればよいですか？
可変の外部荷重下で高い剛性が要求される用途、例えば切削力の方向および大きさが急激に変化するマシニングセンターなどでは、より高いプリロードクラスが適しています。また、動的撹乱が発生しても軸の位置精度を維持する必要がある場合にも同様に適しています。一方、用途が主に滑らかで低速な定位動作であり、制御された軽負荷のみを扱う場合であれば、軽プリロードのリニアガイドを用いることで、十分な剛性を確保しつつ摩擦および発熱を最小限に抑えることができます。
リニアガイドは垂直方向に使用できますか？
はい、リニアガイドは、機械的な制限を伴わずに垂直方向に設置および使用できます。ただし、垂直設置では、重力によって潤滑油がキャリッジから時間とともに流出し、接触面に保持されにくくなるため、潤滑戦略に特に注意を払う必要があります。リニアガイドの垂直設置では、ローリング要素の接触面が使用寿命中に常に適切に潤滑されるよう、頻繁な再潤滑、上向きのグリース注入口、または自動潤滑システムの採用が推奨されます。
設置後のリニアガイドの性能を評価する際に点検すべき項目は何ですか？
設置後、リニアガイドは、全行程にわたってスムーズで均一な移動が行われているかを確認し、引っかかり、カクつき、異常な音などの問題がないことを検証する必要があります。位置決めの再現性は、所定の許容範囲に校正されたダイアルインジケータまたはレーザー干渉計を用いて検証します。レールの平行度およびキャリッジの走行高さは、メーカー仕様書に準拠しているかを確認します。スムーズな移動が得られない場合や予期しない位置誤差が生じる場合、その原因は多くが取付け面の不整、レールのアライメント不良、潤滑不足、あるいは異物の侵入であるため、機械を本格的な生産稼働に投入する前にこれらの問題を解消する必要があります。
