프리미엄 리니어 볼 가이드 시스템 — 산업용 애플리케이션을 위한 정밀 모션 제어 솔루션

모든 카테고리

리니어 볼 가이드

선형 볼 가이드는 산업 및 상업용 응용 분야에서 정밀한 직선 이동을 가능하게 하도록 설계된 고도로 정교한 기계 부품이다. 이 필수적인 운동 제어 장치는 경화 강철 레일과 정밀 볼 베어링을 내장한 캐리지 어셈블리로 구성되어 매끄럽고 정확한 직선 운동 시스템을 구현한다. 선형 볼 가이드는 미끄러짐 마찰보다는 굴림 마찰 원리를 기반으로 작동하므로, 마모를 크게 줄이고 운영 효율성을 향상시킨다. 핵심 구조는 트랙 역할을 하는 프로파일링된 레일과, 재순환 볼 베어링에 의해 지지되며 이 레일을 따라 이동하는 캐리지(또는 블록)로 이루어진다. 이러한 볼 베어링은 캐리지 내부의 사전 정의된 경로를 따라 움직이며, 레일 표면과의 일관된 접촉을 보장하고 최적의 하중 분포를 유지한다. 재순환 시스템은 볼이 하중 지지 영역과 귀환 경로를 지속적으로 순환하도록 하여, 끼임 현상을 방지하고 전체 스토크 길이 내내 매끄러운 작동을 보장한다. 선형 볼 가이드는 매우 엄격한 공차로 제조되며, 일반적으로 수 마이크로미터 이내의 정밀도를 달성하여 정밀 응용 분야에 적합하다. 레일 표면은 특수 열처리 및 연마 공정을 거쳐 뛰어난 경도와 표면 마감 품질을 확보한다. 최신식 선형 볼 가이드 시스템은 내부 부품을 오염물질로부터 보호하면서 윤활제를 유지하기 위한 고급 밀봉 메커니즘을 채택한다. 하중 용량은 설계 사양에 따라 크게 달라지며, 몇 파운드만 처리하는 경량용 응용 분야부터 수천 파운드를 지지하는 중량용 시스템까지 다양한 옵션이 제공된다. 설치 유연성 덕분에 수평, 수직 또는 각도를 갖춘 다양한 마운팅 구figuration이 가능하여 다양한 응용 요구 사항에 대응할 수 있다. 선형 볼 가이드 시스템은 변화하는 하중 조건 하에서도 정밀도를 유지하는 데 필수적인 뛰어난 강성과 모멘트 저항성을 제공한다. 온도 안정성은 광범위한 작동 온도 범위 내에서 일관된 성능을 보장하며, 부식 방지 코팅은 악조건 환경에서 서비스 수명을 연장한다.

신제품 추천

상세 정보 보기

SFU 시리즈 볼스크류

상세 정보 보기

SCS 시리즈 리니어 샤프트 베어링

상세 정보 보기

HGH 시리즈 리니어 가이드웨이

상세 정보 보기

MGN 시리즈 리니어 가이드웨이

선형 볼 가이드는 제조 및 자동화 환경에서 생산성과 비용 효율성에 직접적인 영향을 미치는 뛰어난 작동 성능을 제공합니다. 주요 이점은 탁월한 정밀도와 반복 정확도에 있으며, 이는 기계가 엄격한 품질 기준을 충족하는 일관된 위치 정확도를 달성할 수 있도록 합니다. 이러한 정밀도는 제품 불량률 감소 및 제조 수율 향상으로 이어져, 궁극적으로 기업의 순이익에 긍정적인 영향을 미칩니다. 선형 볼 가이드의 부드러운 작동 특성은 구름 접촉 방식 설계에서 비롯되며, 이는 슬라이딩 베어링 시스템에서 흔히 발생하는 스틱-슬립(stick-slip) 운동을 제거합니다. 이 부드러운 움직임은 진동 및 소음 수준을 낮추어 보다 쾌적한 작업 환경을 조성함과 동시에 민감한 부품을 유해한 진동으로부터 보호합니다. 현대식 선형 볼 가이드 시스템은 자체 윤활 특성과 밀봉 설계 덕분에 유지보수 요구 사항이 최소화됩니다. 밀폐된 볼 순환 구조는 이물질의 축적을 방지하면서 윤활제를 보유하여 점검 주기를 연장하고 정비 중단 시간 및 관련 비용을 줄입니다. 에너지 효율성 또한 또 다른 중요한 이점으로, 저마찰 설계로 인해 다른 선형 운동 솔루션 대비 구동력이 적게 필요합니다. 이 효율성은 전력 소비를 줄일 뿐만 아니라, 더 작고 저렴한 구동 모터 및 제어 시스템을 사용할 수 있게 합니다. 크기에 비해 높은 하중 용량을 갖춘 선형 볼 가이드는 공간 제약이 중요한 소형 기계 설계에 이상적입니다. 설계자는 소형 평면 면적을 유지하면서도 상당한 하중을 지탱할 수 있는 시스템을 선택할 수 있어, 보다 효율적인 기계 배치가 가능합니다. 속도 성능은 종종 다른 선형 베어링 기술보다 뛰어나며, 사이클 타임 단축이 필수적인 고처리량 응용 분야를 지원합니다. 강성 높은 구조는 편심 하중 하에서도 휨을 효과적으로 억제하여 정확도 저하를 방지합니다. 설치 및 교체 절차가 간단하여 유지보수 시 노동 비용을 절감하고, 생산 중단을 최소화할 수 있습니다. 선형 볼 가이드는 다양한 마운팅 구성 방식을 지원하므로, 기존 시스템에의 통합을 간소화하는 설계 유연성을 제공합니다. 다양한 크기와 하중 용량 옵션이 제공되어 과도한 설계 없이도 특정 응용 분야의 요구 사항에 최적화된 매칭이 가능합니다. 온도 안정성은 다양한 작동 조건에서도 성능 일관성을 유지하여 복잡한 열 보상 시스템의 필요성을 제거합니다. 부식 저항 옵션은 악조건 환경에서 장비 투자 가치를 보호하며, 장비 수명을 연장하고 교체 비용을 줄입니다.

활용 팁 및 노하우

Mar

OEM용 설계: 맞춤형 블랙 옥사이드 처리 및 드릴링으로 리니어 가이드 레일 성능 최적화

다양한 산업 분야의 원장비 제조사(OEM)는 기계 및 장비에서 뛰어난 성능을 제공하기 위해 정밀 모션 시스템에 의존합니다. 적절한 리니어 모션 부품을 선택하는 것은 제품 신뢰성에 직접적인 영향을 미칩니다...

Mar

부식 저항: 화학 처리 공정에서 맞춤형 니켈 도금 리니어 베어링의 이점.

화학 처리 환경은 기계 부품에 대해 가장 엄격한 작동 조건을 요구하는 환경 중 하나입니다. 부식성 화학 물질, 산 및 알칼리성 물질을 취급하는 산업 시설에서는 작동 신뢰성을 유지하기 위해 정밀 공학적으로 설계된 솔루션이 필요합니다...

Feb

습한 환경에 적합하도록 설계됨: 스테인리스강 프레임과 크롬 도금 로드를 적용한 맞춤형 리니어 슬라이드.

습한 환경에서 작동하는 산업용 자동화 시스템은 습기, 부식, 오염에 견딜 수 있는 특수 부품을 필요로 하는 고유한 과제에 직면합니다. 이러한 조건에 맞춰 설계된 리니어 슬라이드는 고급 소재 및 구조적 특징을 통합해야 합니다.

Mar

고온 환경에서도 작동: 고온 전기 도금 처리된 베어링 강으로 제작된 맞춤형 리니어 가이드 베어링.

고온 산업 환경은 특히 정밀한 선형 운동이 요구되는 경우 기계 부품에 상당한 도전 과제를 제시한다. 특수 베어링 강으로 제작되고 고온 전기 도금으로 보호된 맞춤형 리니어 가이드 베어링은...

무료 견적 요청하기

당사 담당자가 곧 연락드리겠습니다.

이메일

명칭

회사명

문의 내용

0/1000

리니어 볼 가이드

cnc 리니어 베어링

볼 베어링 레일

선형 가이드 제조업체

선형 가이드 레일 중형

리니어 가이드 레일 제조업체

볼 베어링 레일 슬라이드

탁월한 정밀성과 반복성 성능

선형 볼 가이드 시스템에 내재된 정밀 공학 기술은 가장 엄격한 산업 요구사항을 지속적으로 충족시키는 위치 결정 정확도를 제공합니다. 이러한 뛰어난 정밀도는 레일 및 캐리지 부품을 제조하기 위해 철저히 관리되는 제조 공정에서 비롯됩니다. 각 레일은 마이크로인치 단위로 측정되는 표면 거칠기를 달성하기 위한 정밀 연삭 공정을 거치며, 동시에 매우 엄격한 직진도 허용오차 범위 내에서 제작됩니다. 볼 베어링 자체는 등급 10(G10) 정밀도 기준에 따라 제조되어 크기와 구형도의 균일성을 보장함으로써 일관된 운동 특성을 실현합니다. 4점 접촉 설계는 하중을 여러 베어링 접촉면에 고르게 분산시켜 단일 접촉점에서 발생할 수 있는 조기 마모 및 정확도 저하 문제를 해소합니다. 이러한 정밀도는 고객에게 직접적인 이점을 제공하여 장비가 변동성과 결함을 줄이고 더 높은 품질의 제품을 생산할 수 있도록 합니다. CNC 가공, 자동 조립, 정밀 계측 시스템 등 정확한 위치 결정을 전제로 하는 제조 공정은 선형 볼 가이드 기술을 도입함으로써 출력 품질에서 상당한 개선을 경험합니다. 반복 정확도(repeatability) 역시 동등하게 중요하며, 이 시스템은 사이클마다 정확히 동일한 위치로 되돌아가 자동화 공정에서 일관된 결과를 보장합니다. 이러한 신뢰성은 빈번한 재교정 및 조정 절차의 필요성을 줄여 소중한 생산 시간과 인건비를 절감합니다. 품질 관리 부서는 측정 및 시험 절차에서 변수를 제거해주는 일관된 성능을 높이 평가합니다. 이 정밀도가 가져오는 경제적 영향은 즉각적인 품질 향상 이상으로 확장되며, 일관된 정확도는 제품 품질 변동성과 관련된 보증 청구, 고객 반품, 기업 평판 손실 위험을 감소시킵니다. 장기 연구 결과에 따르면, 정밀 선형 볼 가이드가 탑재된 기계는 대체 기술에 비해 훨씬 오랜 기간 동안 정확도 수준을 유지하며, 장비 수명 전반에 걸쳐 지속적인 가치를 제공합니다.

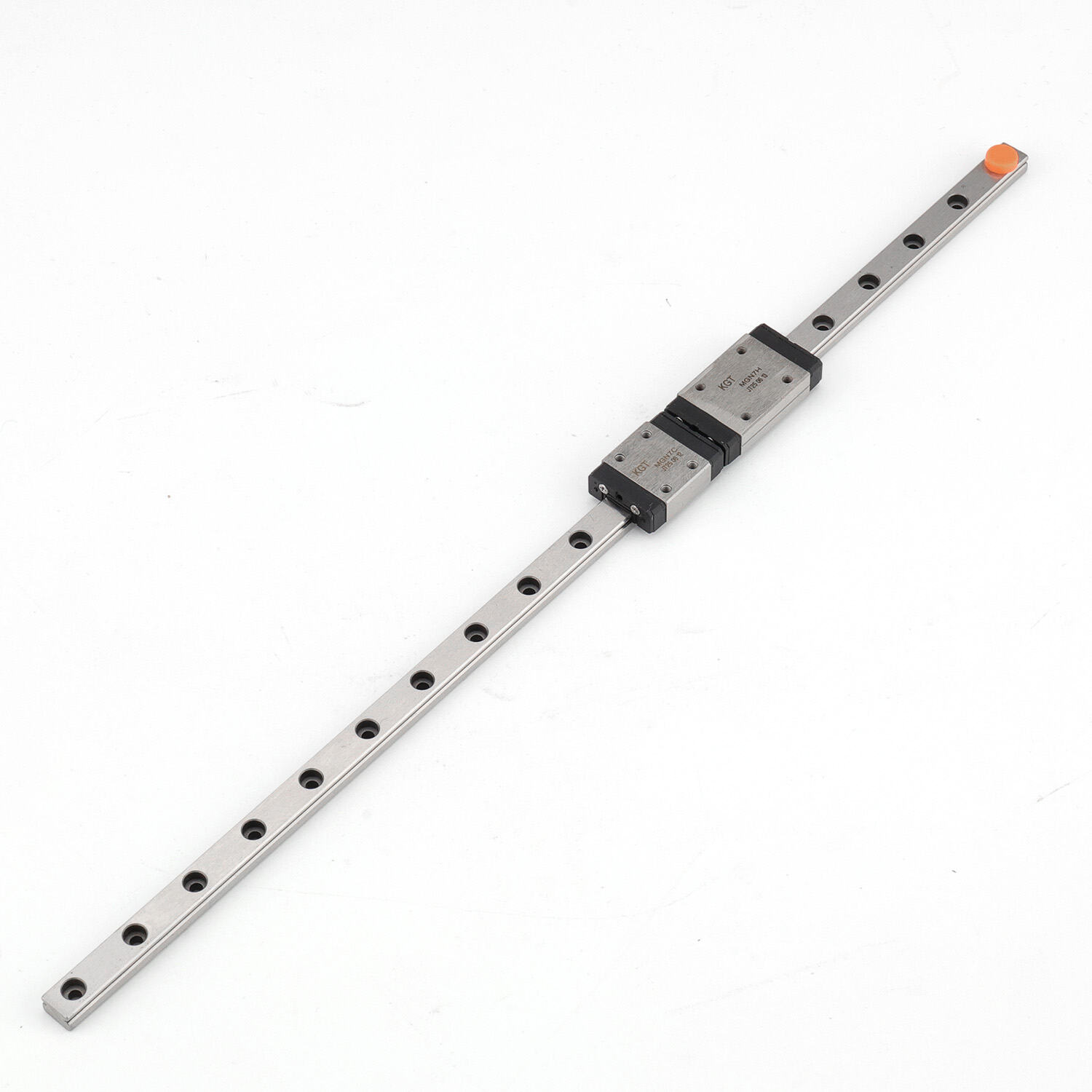

우수한 적재 용량 및 구조 강성

선형 볼 가이드 시스템은 뛰어난 하중 지지 능력과 응력 하에서 정밀도를 유지하는 구조적 강성을 동시에 요구하는 응용 분야에 탁월합니다. 혁신적인 설계는 여러 접촉점에 걸쳐 힘을 분산시켜, 이러한 시스템이 다른 선형 베어링 기술로는 감당하기 어려운 방사형 하중 및 모멘트 하중을 모두 처리할 수 있도록 합니다. 4열 볼 배치 구조는 모든 방향에서 처짐을 저항하는 안정적인 플랫폼을 제공하므로, 중량 하중이 위치 정밀도를 저해하지 않습니다. 이러한 다방향 하중 지지 능력은 상대적으로 성능이 낮은 베어링 시스템에서 필요로 하는 추가 지지 구조물을 불필요하게 만듭니다. 고객사는 이로 인해 기계 설계가 단순화되어 전체 시스템의 복잡성과 관련 비용이 절감됩니다. 특히 가이드 중심선으로부터 일정 거리에서 하중이 작용하는 응용 분야—예를 들어 로봇 암, 공작기계 캐리지, 자재 취급 시스템—에서 높은 모멘트 저항성이 매우 유용합니다. 전통적인 슬라이딩 베어링은 동일한 하중 용량을 달성하기 위해 일반적으로 과대 설계된 부품이나 추가 보강재를 필요로 하며, 이는 더 무겁고 고비용의 시스템을 초래합니다. 효율적인 하중 분산은 응력 집중을 방지함으로써 조기 파손을 유발하는 원인을 제거하고, 결과적으로 서비스 수명을 연장시킵니다. 동적 하중 정격은 유사한 선형 베어링 시스템을 상회하여, 신뢰성 저하 없이 하중 상태에서도 더 높은 속도로 작동할 수 있습니다. 정적 하중 용량은 유휴 상태에서 상당한 중량을 지지할 수 있도록 하여 영구 변형이나 정밀도 저하를 방지합니다. 강성 있는 구조는 작동 주기 내내 하중이 변화하더라도 일관된 성능을 유지하므로, 제어 시스템 프로그래밍이 간소화되고 운영자 교육 요구사항이 줄어듭니다. 볼 가이드 설계의 진동 감쇠 특성은 정밀도나 부품 수명에 악영향을 미칠 수 있는 유해한 진동으로부터 민감한 장비를 보호합니다. 이러한 구조적 완전성은 외부 진동 또는 내부 하중 변동으로 인해 제품 품질이 저해될 수 있는 정밀 제조 환경에서 특히 중요합니다. 높은 하중 용량과 강성의 조합은 고객사가 품질 생산에 필요한 정밀도를 유지하면서 기계 가동률을 극대화할 수 있도록 지원합니다.

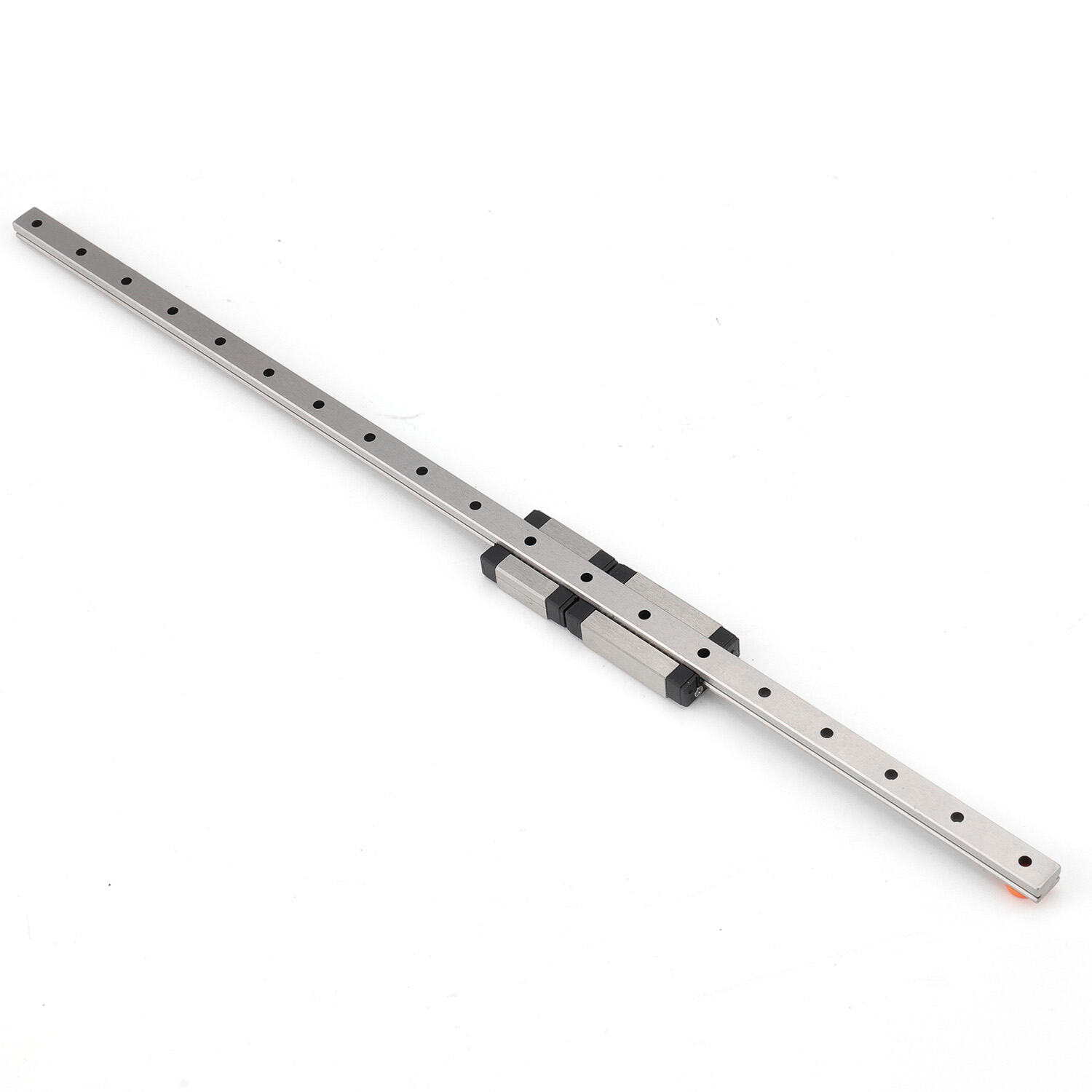

연장된 서비스 수명 및 최소한의 유지보수 요구

선형 볼 가이드 시스템에 내재된 공학적 우수성은 고객의 총 소유 비용(TCO)을 크게 절감시키는 뛰어난 서비스 수명을 실현합니다. 경화 강철로 제작된 구조는 수백만 회의 작동 사이클을 견디면서도 원래의 정밀 사양을 유지하여, 다른 선형 운동 기술 대비 훨씬 뛰어난 내구성을 제공합니다. 특수 코팅 및 열처리 공정을 포함한 표면 처리 기술은 마모 저항성이 뛰어난 표면을 형성하여 장기간에 걸친 사용 기간 동안 부드러운 작동을 지속적으로 보장합니다. 밀폐형 설계는 오염물질로부터 핵심 베어링 표면을 보호함으로써, 노출형 베어링 시스템에서 흔히 발생하는 조기 고장을 방지합니다. 통합된 실링 시스템은 윤활제를 보존하면서 동시에 먼지, 습기 및 기타 오염물질의 유입을 차단하여 원활한 작동을 방해할 수 있는 요인을 제거합니다. 이러한 보호 기능은 공중 부유 입자나 공정 유체가 시스템 성능을 저해할 수 있는 제조 환경에서 특히 중요합니다. 자체 윤활 특성 덕분에 정기적인 점검과 가끔의 재윤활만으로도 충분하며, 다른 시스템에서 요구되는 빈번한 관리 작업을 완전히 제거합니다. 고객은 베어링 관리에 소요되는 인건비 감소와 생산 중단 최소화라는 이점을 얻게 됩니다. 예측 가능한 마모 패턴을 통해 예기치 않은 고장과 이로 인한 가동 중단 비용을 피할 수 있도록 계획된 정비 일정을 수립할 수 있습니다. 정비가 필요할 경우 모듈식 설계 덕분에 주변 기계 장치의 광범위한 분해 없이 마모된 부품만 신속하게 교체할 수 있습니다. 이와 같은 정비 용이성은 정비 작업 시 소요되는 인력 시간과 장비 가동 중단 시간을 모두 줄여줍니다. 넓은 작동 온도 범위 덕분에 다양한 환경 조건에서도 특별한 조치나 빈번한 조정 없이 일관된 성능을 유지합니다. 부식 저항 옵션은 습기, 화학 물질 또는 기타 부식성 물질로 인해 조기 고장이 발생하기 쉬운 열악한 환경에서 서비스 수명을 연장시킵니다. 내구성과 낮은 정비 요구량이라는 두 가지 특성의 결합은 정비 접근이 어려우거나 비용이 많이 드는 원격 설치 또는 응용 분야에서 선형 볼 가이드를 특히 매력적으로 만듭니다. 총 소유 비용 분석 결과는 일관되게, 초기 투자 비용이 다소 높은 고품질 선형 볼 가이드 시스템이 낮은 정비 비용, 연장된 서비스 수명, 향상된 신뢰성 등을 통해 장기적으로 큰 이익을 창출함을 보여주며, 이는 자주 교체하거나 정비가 필요한 저가형 대체 제품보다 훨씬 우수합니다.
