Премиальные линейные направляющие с роликами — высокоточные решения для управления движением в промышленных применениях

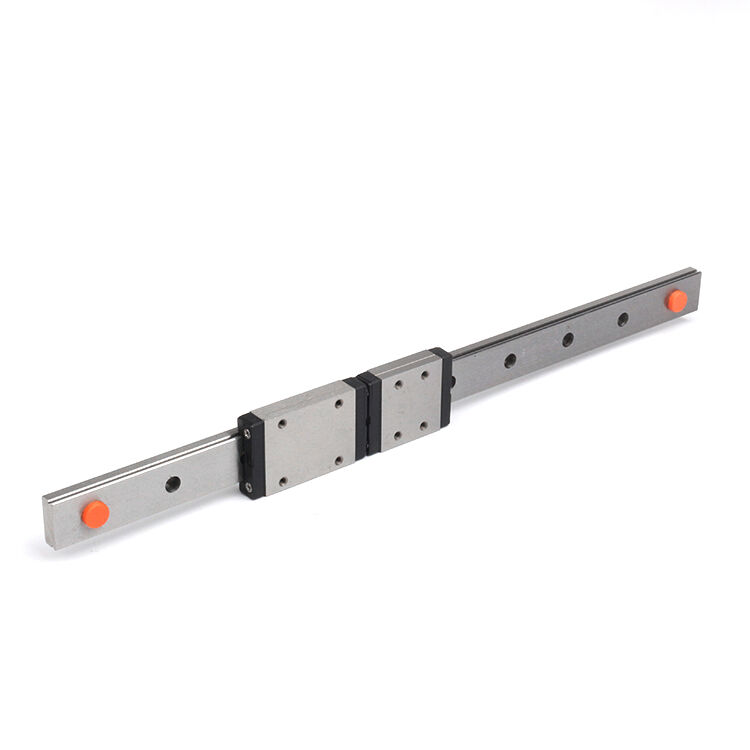

Линейные роликовые направляющие превосходно подходят для применений, требующих значительной грузоподъёмности при одновременном обеспечении точного управления движением. Основополагающий конструктивный принцип, лежащий в основе этой исключительной грузоподъёмности, заключается в распределении нагрузок между несколькими роликами внутри каждой каретки. В отличие от систем шариковых подшипников, создающих точечный контакт с дорожками качения, линейные роликовые направляющие обеспечивают линейный контакт между цилиндрическими роликами и направляющей рейкой. Такой способ контакта распределяет приложенные нагрузки по значительно большим площадям поверхности, снижая концентрацию напряжений и позволяя повысить номинальные значения нагрузок. Инженерные решения, обеспечивающие эту повышенную грузоподъёмность, включают тщательный учёт геометрии роликов, выбор материалов и оптимизацию угла контакта. Производители применяют передовой метод конечных элементов для определения оптимальных профилей роликов, максимизирующих распределение нагрузок и одновременно минимизирующих концентрации напряжений. Полученные конструкции способны одновременно воспринимать радиальные нагрузки, осевые (упорные) нагрузки и моментные нагрузки, что делает их пригодными для сложных условий нагружения, характерных для промышленного оборудования. Наука о материалах играет ключевую роль в достижении этих исключительных показателей грузоподъёмности. Линейные роликовые направляющие, как правило, изготавливаются из высококачественных подшипниковых сталей, подвергаемых специализированным термообработкам. Эти процессы обеспечивают твёрдость поверхности свыше 60 HRC при сохранении вязкого сердечника материала, устойчивого к усталостному разрушению. Современные поверхностные обработки, включая азотирование и специализированные покрытия, дополнительно повышают износостойкость и увеличивают срок службы. Аспект долговечности линейных роликовых направляющих особенно ярко проявляется в приложениях с высоким числом циклов, когда за весь срок службы системы происходит миллионы перемещений. Испытания в лабораторных условиях показывают, что при надлежащем техническом обслуживании линейные роликовые направляющие способны обеспечить ресурс эксплуатации более 100 000 километров пробега при номинальных нагрузках. Эта исключительная долговечность напрямую снижает затраты на замену и повышает готовность оборудования для производителей. Устойчивость к воздействию окружающей среды добавляет ещё одно измерение к характеристикам долговечности современных линейных роликовых направляющих. Герметичные конструкции защищают внутренние компоненты от пыли, влаги и химических веществ, обеспечивая стабильную смазку. Материалы и покрытия, устойчивые к коррозии, позволяют эксплуатировать направляющие в сложных условиях, включая пищевое производство, фармацевтическое производство и наружные применения.

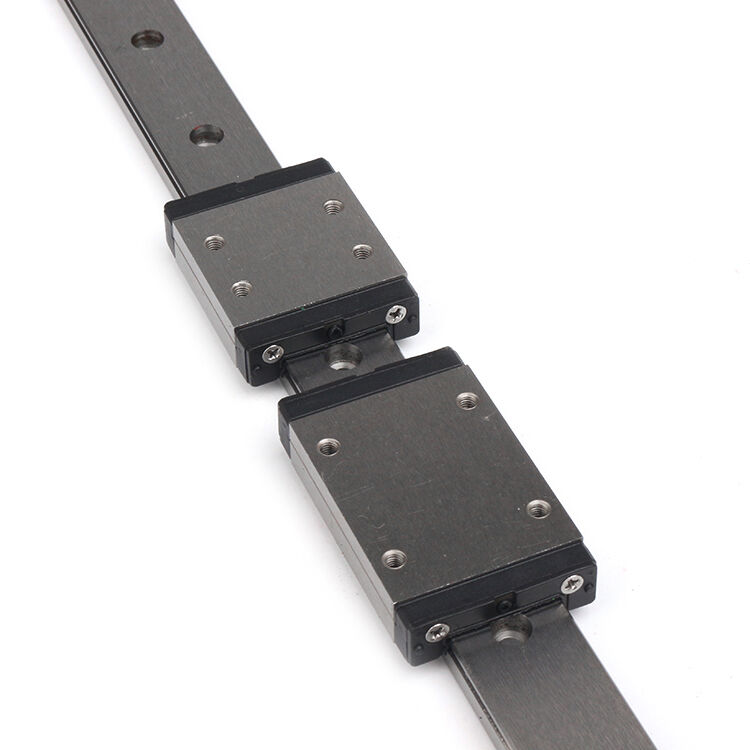

Высокая точность линейных роликовых направляющих делает их незаменимыми компонентами в приложениях, требующих точного позиционирования и воспроизводимых характеристик движения. Такая точность обусловлена фундаментальными механическими свойствами систем качения в сочетании с передовыми технологиями производства, обеспечивающими соблюдение размерных допусков в микрометровом диапазоне. Основой управления движением с высокой точностью в линейных роликовых направляющих является процесс изготовления направляющих рельсов и кареток. Ультраточные шлифовальные операции формируют беговые дорожки с допусками прямолинейности, как правило, не более 5 мкм на метр длины. Шероховатость поверхности достигает значений Ra менее 0,2 мкм, создавая почти зеркальные контактные поверхности, что минимизирует колебания силы трения и обеспечивает стабильные характеристики движения. Процедуры контроля качества на этапе производства включают проверку всех критических размеров с помощью координатно-измерительной машины, гарантируя соответствие каждого компонента строгим требованиям к точности. Геометрия роликов, являющихся элементами качения, существенно влияет на точностные характеристики линейных роликовых направляющих. Цилиндрические ролики, изготовленные по стандарту точности Grade 5, имеют отклонения диаметра не более 0,5 мкм, что обеспечивает равномерное распределение нагрузки и стабильность движения. Системы сепараторов, поддерживающие заданное расстояние между роликами, изготавливаются из прецизионных литых материалов или обработанных деталей, предотвращающих перекос роликов и сохраняющих правильное положение элементов по всему рабочему диапазону. Механизмы регулировки предварительного натяга позволяют тонко настраивать внутренние зазоры для устранения люфта при одновременном обеспечении плавности хода. Такая регулируемость даёт возможность адаптировать жёсткостные характеристики под конкретные требования применения. Функции температурной компенсации в современных системах линейных роликовых направляющих учитывают эффекты теплового расширения, которые в противном случае могли бы ухудшить точность позиционирования. В таких системах используются материалы с согласованными коэффициентами теплового расширения либо встраиваются механические компенсационные механизмы, обеспечивающие стабильность характеристик в широком диапазоне температур. Испытания на воспроизводимость линейных роликовых направляющих обычно демонстрируют точность позиционирования в пределах ±2 мкм на протяжении миллионов циклов, что делает их пригодными для самых требовательных задач высокой точности. Такой уровень воспроизводимости позволяет производителям обеспечивать жёсткие допуски по качеству выпускаемой продукции при одновременном поддержании высоких темпов производства. Стабильные характеристики движения также упрощают настройку систем управления и снижают сложность систем обратной связи, необходимых для точного позиционирования.

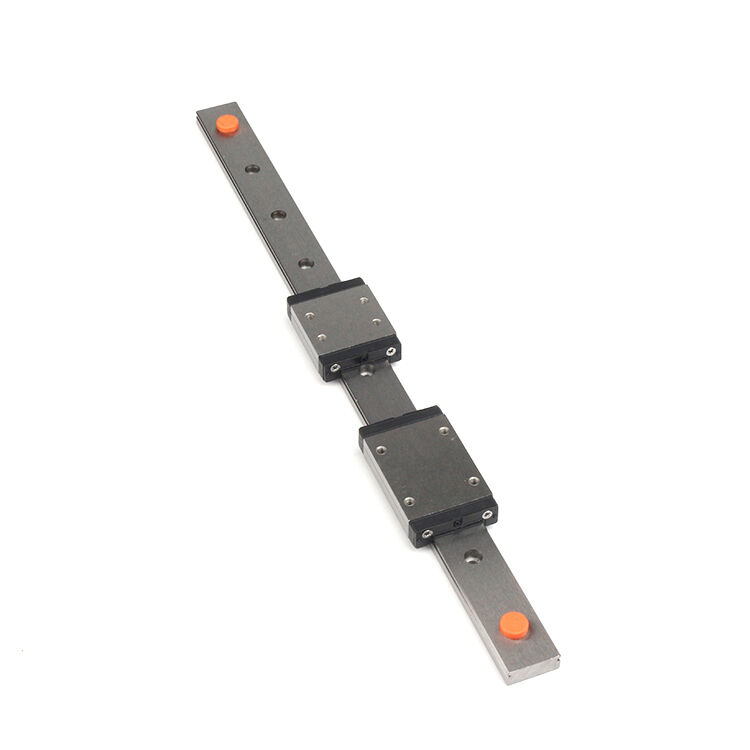

Линейные роликовые направляющие обеспечивают значительные преимущества в плане технического обслуживания, что существенно снижает эксплуатационные расходы и повышает готовность оборудования в промышленных применениях. Философия самодостаточного конструктивного исполнения, применяемая в современных системах линейных роликовых направляющих, включает ряд функций, минимизирующих потребности в техническом обслуживании и одновременно значительно продлевающих срок службы по сравнению с традиционными решениями для линейного перемещения. Уплотнённые подшипниковые конструкции являются основой малозатратной эксплуатации линейных роликовых направляющих. Современные системы уплотнения используют несколько барьеров для предотвращения попадания загрязнений и удержания смазки внутри каретки. Основные уплотнения выполнены из специальных эластомерных компаундов, сохраняющих гибкость в широком диапазоне температур и обеспечивающих эффективную защиту от пыли, влаги и других внешних загрязняющих агентов. Дополнительные лабиринтные уплотнения создают дополнительные защитные слои, препятствующие проникновению мелких частиц к критически важным поверхностям подшипников. Такие системы уплотнения устраняют необходимость частой повторной смазки и защищают внутренние компоненты от износа, вызванного загрязнениями. Системы смазки в линейных роликовых направляющих используют высокопроизводительные синтетические смазки, специально разработанные для узлов с элементами качения. Эти специализированные смазочные материалы сохраняют свои эксплуатационные свойства в течение тысяч рабочих часов и обеспечивают стабильные характеристики трения. В некоторых передовых системах применяются автоматические системы смазки, подающие строго дозированные количества смазки через заранее заданные интервалы, что ещё больше снижает потребность в техническом обслуживании. Резервуары для смазки, встроенные в конструкцию каретки, содержат достаточный объём смазки для длительной работы — зачастую более года непрерывной эксплуатации без необходимости вмешательства. Выбор материалов и методы поверхностной обработки вносят существенный вклад в увеличение срока службы линейных роликовых направляющих. Подшипниковые стали с полной закалкой обеспечивают исключительную стойкость к износу при одновременном сохранении размерной стабильности при изменяющихся нагрузках. Современные методы поверхностной обработки, включая специальные нитридные процессы и керамические покрытия, формируют поверхности с повышенной стойкостью к износу, коррозии и задирам. Благодаря этим обработкам направляющие могут эксплуатироваться в сложных условиях, где традиционные системы требовали бы частой замены. Возможности прогнозирующего технического обслуживания, встроенные в современные системы линейных роликовых направляющих, позволяют выявлять потенциальные неисправности на ранней стадии, до того как они повлияют на производственные операции. Контроль вибрации, измерение температуры и индикация состояния смазки дают возможность службам технического обслуживания планировать работы в периоды запланированного простоя, а не реагировать на внезапные отказы. Такой проактивный подход к техническому обслуживанию максимизирует готовность оборудования и минимизирует совокупные затраты на обслуживание в течение всего жизненного цикла системы.
