Премиальные прецизионные направляющие рейки — высокопроизводительные линейные системы перемещения для промышленного применения

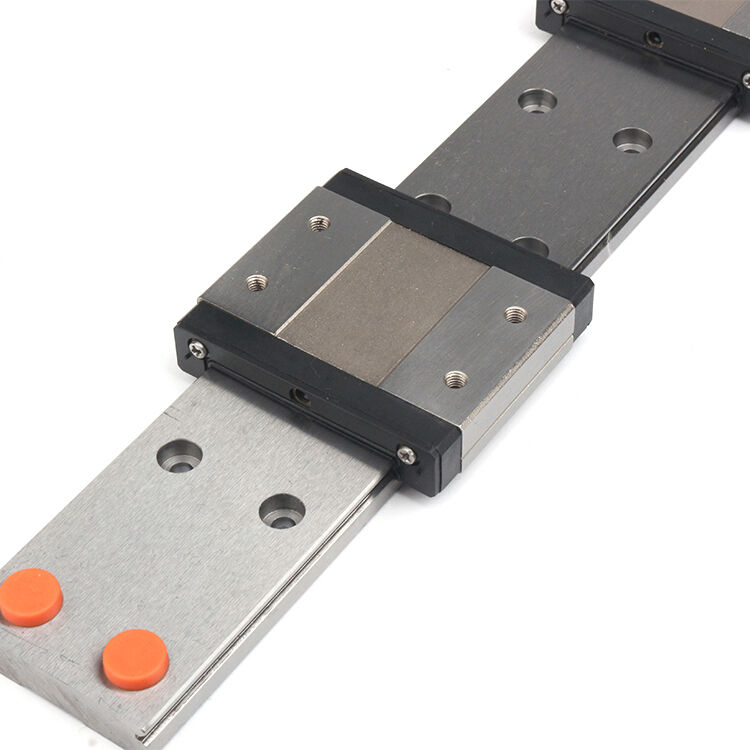

Исключительная грузоподъемность прецизионных направляющих рейок выделяет их среди традиционных систем линейного перемещения, делая их незаменимыми в тяжелых промышленных применениях. Эти прочные системы способны выдерживать динамические нагрузки от сотен до тысяч фунтов, сохраняя при этом свои прецизионные характеристики на всем диапазоне нагрузок. Конструктивное исполнение предусматривает наличие нескольких точек контакта между кареткой и направляющей рейкой, что обеспечивает равномерное распределение сил и предотвращает концентрацию напряжений, способных ухудшить точность или сократить срок службы. Современные методы металлургии и термообработки гарантируют, что поверхности реек сохраняют твердость и размерную стабильность даже при экстремальных нагрузках. Четырехрядная конструкция шарикоподшипников, характерная для высококачественных прецизионных направляющих реек, обеспечивает превосходное сопротивление изгибающим моментам, позволяя системе воспринимать не только вертикальные и горизонтальные нагрузки, но и опрокидывающие моменты, а также боковые силы, которые вызвали бы затруднения у более простых линейных систем. Такая многонаправленная грузоподъемность позволяет конструкторам станков создавать более компактные и эффективные решения без необходимости в дополнительных опорных механизмах. Высокая грузоподъемность прецизионных направляющих реек достигается за счет тщательно спроектированных дорожек качения подшипников, оптимизирующих распределение контактных напряжений. Арочная («готическая») форма дорожки качения, широко применяемая в высокопроизводительных системах, обеспечивает плавную передачу нагрузок между элементами подшипника и поверхностями рейки, минимизируя износ и продлевая срок службы. Механизмы предварительного натяга, встроенные в узлы кареток, устраняют внутренние зазоры, обеспечивая жесткое соединение между подвижными компонентами и неподвижными рейками. Эта система предварительного натяга поддерживает постоянные силы контакта независимо от изменений нагрузки, сохраняя точность позиционирования по всему рабочему диапазону. Выбор материалов играет ключевую роль в достижении высокой грузоподъемности: направляющие рейки изготавливаются из высококачественных подшипниковых сталей, прошедших сложные циклы термообработки. Эти процессы формируют однородный профиль твердости, устойчивый к деформации под тяжелыми нагрузками, при одновременном сохранении качества поверхности, необходимого для плавной работы. Сочетание высокой грузоподъемности и сохраненной прецизионности делает такие системы идеальными для применения в крупногабаритных станочных столах, тяжелом оборудовании автоматизации и промышленной робототехнике, где требуется точнейшее позиционирование значительных грузов.

Современные прецизионные направляющие рейки оснащены сложной технологией уплотнения, обеспечивающей всестороннюю защиту от внешних загрязнителей при одновременном поддержании оптимальной смазки для увеличения срока службы. Эти передовые системы уплотнения представляют собой важнейший технологический прорыв, позволяющий прецизионным направляющим рейкам надёжно функционировать в сложных промышленных условиях, где пыль, влага, химические вещества и другие загрязнители постоянно угрожают производительности системы. Многоступенчатый подход к уплотнению обычно включает как контактные, так и бесконтактные уплотнительные элементы, создавая несколько барьеров против проникновения загрязнений. Основные уплотнения, зачастую изготавливаемые из специализированных эластомерных композиций, обеспечивают первую линию защиты, сохраняя при этом низкие характеристики трения, что способствует поддержанию эффективности системы. Вторичные уплотнительные элементы создают дополнительные защитные слои без ущерба для плавного движения — ключевой характеристики работы прецизионных направляющих реек. Конструкция лабиринтного уплотнения, широко применяемая в высококлассных системах, создаёт извилистые пути, препятствующие проникновению загрязнителей за счёт сложной геометрии, а не только за счёт контактного давления. Такой подход значительно увеличивает срок службы уплотнений, сохраняя при этом их эффективность против мелкодисперсных частиц, которые могут преодолевать традиционные методы уплотнения. Передовые функции удержания смазки работают в тесной взаимосвязи с системами уплотнения, обеспечивая оптимальную работу подшипников на протяжении длительных периодов эксплуатации. Карманы для удержания смазки и каналы циркуляции гарантируют равномерное распределение смазочного материала по всем рабочим поверхностям подшипников и предотвращают его вытекание, которое может привлечь дополнительные загрязнения. Прецизионные направляющие рейки с герметичным исполнением часто оснащаются соединениями для продувки, позволяющими организовать работу в контролируемой атмосфере в критически важных областях применения, таких как производство полупроводников или фармацевтическая промышленность. Такие системы могут функционировать под избыточным давлением, исключая любую возможность проникновения загрязнителей и обеспечивая сверхчистые условия, необходимые для чувствительных технологических процессов. При проектировании уплотнений учитываются вопросы совместимости материалов, чтобы уплотнительные элементы сохраняли стойкость к деградации при контакте с промышленными растворителями, СОЖ и другими химическими веществами, типичными для производственных сред. Уплотнения из фторкаучука обеспечивают превосходную химическую стойкость при сохранении эффективности уплотнения в широком диапазоне температур. Комплексный подход к защите от внешних воздействий существенно увеличивает ресурс эксплуатации прецизионных направляющих реек — зачастую до миллионов циклов работы без необходимости замены уплотнений или проведения капитального технического обслуживания, что повышает производительность и снижает совокупную стоимость владения.

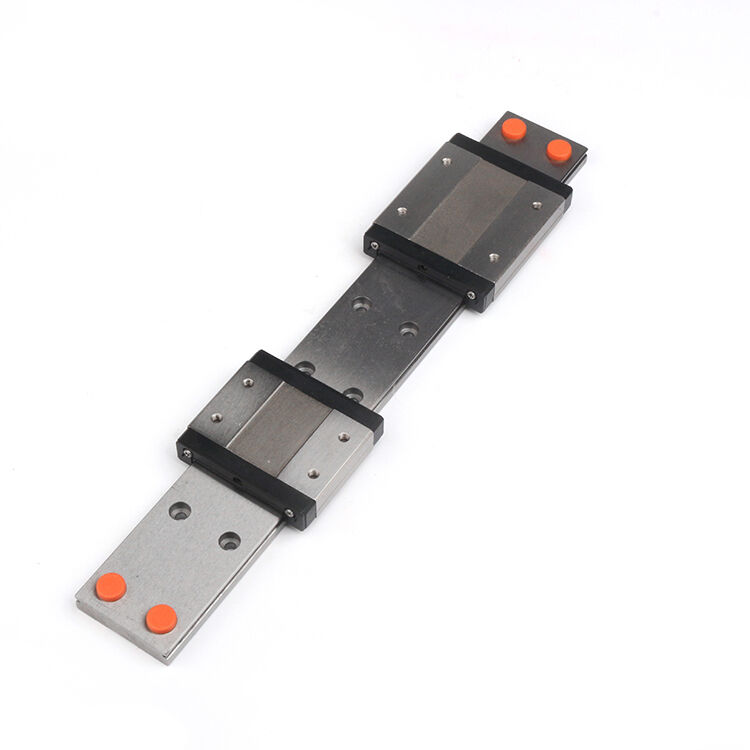

Исключительная точность и воспроизводимость современных прецизионных направляющих рейок обусловлены сложными производственными процессами и передовыми технологиями подшипников, обеспечивающими позиционную точность, измеряемую в микрометрах. Эта выдающаяся способность к достижению высокой точности делает такие системы неотъемлемыми компонентами в тех областях применения, где геометрическая точность напрямую влияет на качество продукции и успех производственного процесса. Процесс прецизионного изготовления начинается с основы направляющей рейки, которая подвергается операциям прецизионного шлифования, обеспечивающим чистоту поверхности, измеряемую в нанометрах, при одновременном соблюдении строгих допусков по прямолинейности в рамках заданных геометрических ограничений. Шлифовальные станки с числовым программным управлением удаляют материал строго контролируемыми порциями, формируя поверхности рейки с постоянными размерами по всей её длине. Особое внимание при изготовлении уделяется геометрии дорожек качения: специализированные шлифовальные круги создают точные кривизны, необходимые для оптимального распределения контактных зон подшипника. Термообработка стабилизирует материал рейки, устраняя внутренние напряжения, которые могли бы вызвать изменение размеров со временем или при различных нагрузочных режимах. Самые подшипниковые элементы представляют собой образцы высочайшего уровня прецизионного производства: стальные шарики или ролики изготавливаются в соответствии с классовыми требованиями, гарантирующими их одинаковый размер и округлость в пределах исключительно жёстких допусков. Подбор и сопряжение подшипниковых элементов на этапе сборки обеспечивают оптимальное распределение предварительного натяга в каждой каретке, устраняя люфт при сохранении плавности хода. Современные системы контроля качества отслеживают геометрические параметры на всех этапах производства, используя координатно-измерительные машины и лазерную интерферометрию для подтверждения соответствия каждого компонента строгим требованиям к точности. Процесс сборки предусматривает применение прецизионных приспособлений и контролируемых условий окружающей среды, чтобы предотвратить загрязнение на критических этапах сборки. Воспроизводимость характеристик зависит от стабильного взаимодействия всех компонентов системы — от дорожек качения подшипников до систем смазки, поддерживающих оптимальные условия эксплуатации. Во многих областях применения прецизионные направляющие рейки обеспечивают повторяемость позиционирования в пределах ±1 мкм, что позволяет производителям достигать ранее недостижимого уровня геометрического контроля в своих изделиях. Такая воспроизводимость сохраняется стабильно на протяжении миллионов циклов работы, обеспечивая долгосрочную стабильность, необходимую для автоматизированных производственных процессов. Конструктивные особенности, обеспечивающие термостабильность — включая выбор материалов и учёт геометрических факторов при проектировании — гарантируют сохранение прецизионных характеристик при изменении рабочих температур. Сочетание исключительной точности изготовления и надёжных принципов конструирования позволяет прецизионным направляющим рейкам сохранять заявленные параметры точности на протяжении всего срока службы, предоставляя производителям уверенность, необходимую для разработки всё более сложных автоматизированных систем.
