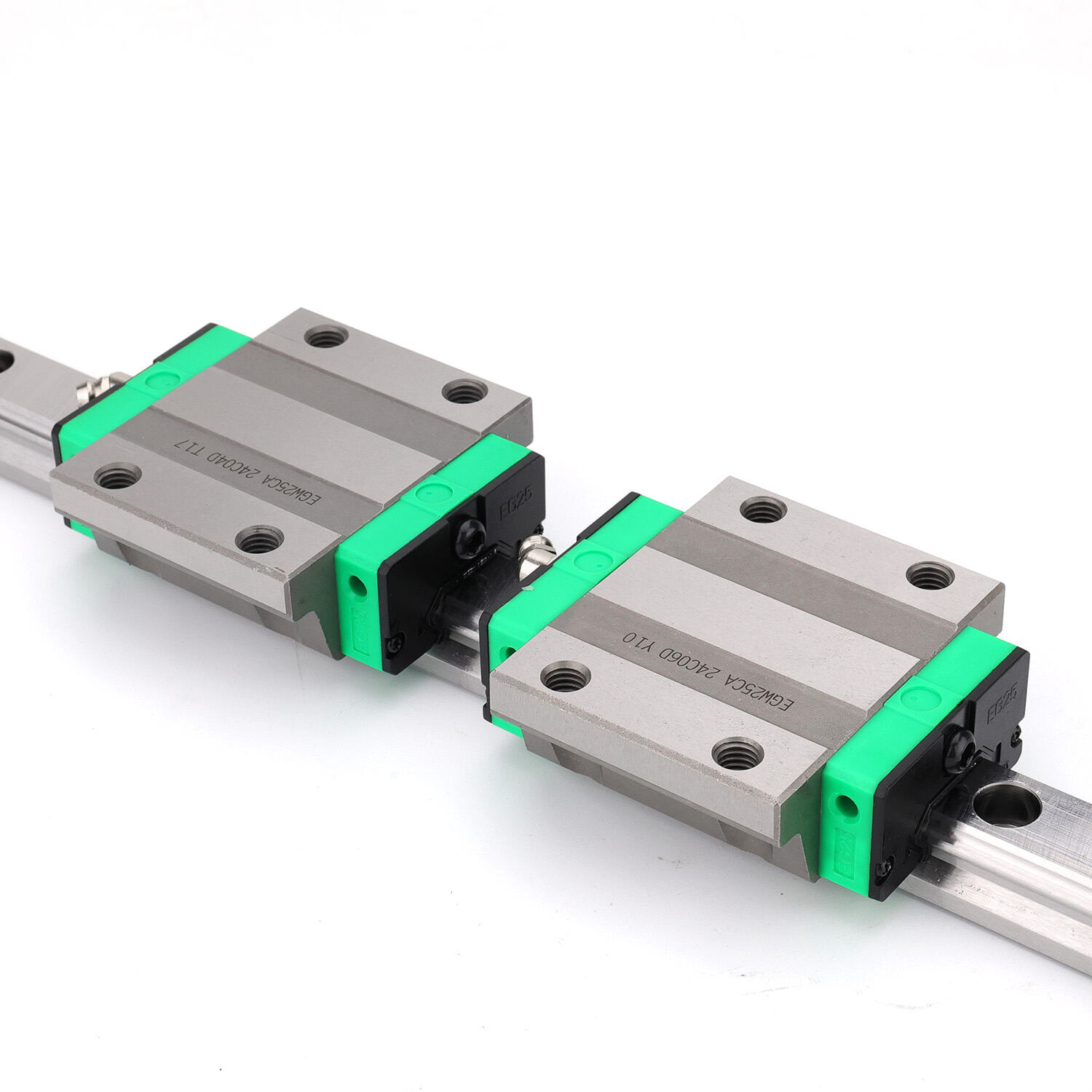

Bakit kailangan ng mga CNC machine ang mataas na kalidad na linear slide?

Sa mundo ng pagsasagawa ng mga bahagi na may mataas na kahusayan, bawat bahagi sa loob ng isang makina na CNC ay gumaganap ng mahalagang tungkulin sa pagtukoy sa kalidad ng panghuling output. Sa gitna ng mga bahaging ito, ang linear slide ay nagtatangi bilang isa sa pinakamahalagang elemento na nakaaapekto sa katiyakan, pag-uulit, at pangmatagalang kahusayan ng operasyon. Kung ang isang makina ay naghahagis ng aluminum na ginagamit sa aerospace o nangungulay ng mga kumplikadong disenyo sa mga medikal na kagamitan, ang pagganap ng kanyang linear slide ang direktang nagpapabago sa mga posibilidad sa shop floor.

Ang mga CNC machine ay itinatayo batay sa prinsipyo ng kontroladong, paulit-ulit na galaw. Ang ganitong galaw ay lubos na nakasalalay sa mga mekanikal na sistema ng gabay na sumusuporta sa bawat axis ng paggalaw. Ang isang mataas na kalidad na linear slide nagbibigay ng istruktural na pundasyon para sa ganitong galaw — na nagpapakilos sa mga utos ng motor upang makabuo ng makinis at tiyak na paglipat na may kaunting posibilidad ng pagkakaiba. Kapag binabahagdan ang pundasyong ito dahil sa mahinang toleransya, mababang kalidad na materyales, o hindi sapat na rating sa beban, ang mga negatibong epekto ay kumakalat sa bawat dimensyon na nililikha ng machine. Ang artikulong ito ay nagpapaliwanag kung bakit ang pag-invest sa superior na linear slide teknolohiya ay hindi lamang isang kagustuhan kundi isang pangunahing pangangailangan para sa mga seryosong operasyon ng CNC.

Ang Papel ng Linear Slide sa mga Sistema ng Galaw ng CNC

Pundamental na Mekanikal na Batayan ng Galaw ng Axis

Ang isang CNC machine ay gumagana sa pamamagitan ng pag-uutos sa mga kagamitan o sa mga piraso na gagawin upang gumalaw kasalong ng mga tiyak na landas sa dalawa, tatlo, apat, o limang axis. Ang bawat axis ay nangangailangan ng isang maaasahang mekanismo ng gabay na naglilimita sa galaw sa iisang nakalaang direksyon habang sumusuporta sa mga load na ipinapataw ng kagamitan, ng piraso na gagawin, at ng sariling mekanikal na istruktura. linear slide ginagampanan ang tungkuling ito ng [product name] sa pamamagitan ng pagsasama-sama ng isang rail, isang carriage block, at mga rolling element—karaniwang recirculating ball o roller bearings—sa isang buong sistema na nagbibigay-gabay sa galaw na may katiyakan na nasa antas ng micron.

Ang kalidad ng gabay na ito ang direktang tumutukoy kung gaano katumpak ang pagsunod ng machine sa nakaprogramang landas nito. Ang mababang kalidad linear slide nagpapakilala ng paglalaro, mikro-vibrasyon, at pagkalugmok sa posisyon na sumisira sa landas ng pagputol. Sa paglipas ng panahon, ang mga pagkakaiba-iba na ito ay nagkakalatag at lumilitaw bilang mga hindi konsistente sa sukat, rugosity ng ibabaw, at mga tampok na nasa labas ng toleransya na nangangailangan ng muling paggawa o nagreresulta sa mga sirang bahagi. Ang mga mataas na kalidad na alternatibo, sa kabilang banda, ay may mas mahigpit na mga toleransya sa heometriya at pinapanatili ang mga toleransyang iyon sa loob ng milyong mga siklo ng paggalaw.

Mula sa pananaw ng sistema, ang linear slide ay hindi lamang isang pasibong gabay — aktibong nakikibahagi ito sa bawat utos ng galaw na ipinapadala ng CNC controller. Ang kanyang rigidity, antas ng preload, at mga katangian ng friction ay lahat nakaaapekto sa bilis at katiyakan kung paano ilalagay ng servo system ang carriage. Ang mahinang kalidad na mekanikal ay pumipilit sa sistema ng kontrol na gumawa ng higit pang pagsisikap, na tumataas sa tracking error at binabawasan ang epektibong dynamic na pagganap ng makina.

Paglipat ng Karga at Rigidity ng Estructura

Sa panahon ng pagmamasin, ang mga pwersa sa pagputol ay ipinapasa mula sa dulo ng kagamitan sa pamamagitan ng spindle, ang istruktura ng makina, at sa huli sa linear slide rail at karruha. Ang mga pwersang ito ay maaaring lubhang malaki — lalo na sa panahon ng matitinding operasyon ng pagpapalabas na kasali ang matitigas na materyales. Ang isang de-kalidad na linear slide ay idinisenyo upang absorbohin at ipamahagi ang mga pwersang ito nang hindi pinapahintulutang umalis ang karruha sa nakalaang landas nito.

Ang rigidity ng isang linear slide ay isang tungkulin ng geometry ng contact nito, ng bilang at sukat ng mga rolling element, ng preload na inilapat sa panahon ng paggawa, at ng kahusayan ng profile ng rail. Ginagamit ng mga komponente na pang-industriya ang hardened at ground steel rails na may mga precisely formed raceway profiles na nagpapamahagi ng contact stress nang pantay-pantay sa maraming rolling element. Ang disenyo na ito ay nagmamaksima ng stiffness sa lahat ng direksyon — vertical, lateral, at moment — na nagbibigay ng katatagan na kailangan ng CNC machining.

Ang kakulangan ng sapat na stiffness sa isang linear slide nagbibigay-daan sa kondisyon kung saan ang carriage ay lumalabas mula sa normal na posisyon kapag may beban at bumabalik sa orihinal na posisyon kapag inalis ang beban. Ang elastikong pagkakasunod-sunod (elastic compliance) na ito ay nagdudulot ng mga kamalian sa pagpo-posisyon na mahirap kompensahin gamit ang software lamang, lalo na sa mga dinamikong kondisyon ng pagputol kung saan patuloy na nagbabago ang sukat at direksyon ng beban.

Paano Nakaaapekto ang Kalidad ng Linear Slide sa Katiyakan ng Pagmamasin

Katiyakan sa Hugis at Pag-uulit

Ang eksaktong pagmamasin ay nakasalalay sa kakayahan ng isang CNC machine na bumalik sa parehong posisyon nang paulit-ulit, araw-araw, siklo-siklo. Ang ganitong pag-uulit ay pangunahing kinokontrol ng kalidad ng linear slide na nakainstala sa bawat axis. Ang mga bahaging mataas ang kalidad ay ginagawa ayon sa mahigpit na mga toleransya para sa tuwidness, flatness, at parallelism, na nagsisiguro na ang carriage ay gumagalaw sa isang lubos na ma-predict na landas.

Kapag isang linear slide ay ginagawa na may kakaunting katiyakan sa heometriko, kaya ang kargador ay lumiliko mula sa tuwid na linya habang naglalakbay. Ang pagkakaiba na ito — na kilala bilang pitch, yaw, at roll error — ay direktang nagreresulta sa mga pagkakamali sa sukat ng natapos na bahagi. Para sa mga industriya tulad ng aerospace, medical devices, at kagamitan sa semiconductor, kung saan ang mga toleransya na sinusukat sa micrometers ay hindi pwedeng ipagkait, ang mga pagkakamaling ito ay hindi komersiyal na tinatanggap.

Mataas ang kalidad linear slide ang mga sistema ay binibigyan ng grado at kinakategorya ayon sa kanilang heometrikong katiyakan. Ang pagpili ng angkop na antas ng katiyakan para sa isang partikular na aplikasyon ay bahagi ng proseso ng inhinyero. Ang isang eksperyensiyadong tagapagawa ng makina o inhinyerong responsable sa pagpapanatili ay naiintindihan na ang pagpili ng mas mataas na antas ng katiyakan ng linear slide ay madalas ang pinakamahusay na investisyon batay sa gastos kapag ang produksyon ay nangangailangan ng mahigpit na mga toleransya, dahil ito ay nag-aalis ng pangangailangan ng paulit-ulit na recalibration at nagpapababa nang malaki sa rate ng mga sirang produkto.

Implikasyon sa Surface Finish at Buhay ng Tool

Ang ugnayan sa pagitan ng linear slide ang kalidad at ang pagkakatapos ng ibabaw ay direkta at nasusukat. Kapag kumikilos nang pabalik-balik ang isang karruha o nakakaranas ng mikro-stick-slip habang naglalakbay, ang ganitong kilos ay naipapasa sa kagamitang pangputol sa anyo ng chatter. Ang chatter ay nag-iwan ng mga nakikitang marka sa mga pinutol na ibabaw at lubhang pinikop ang buhay ng kagamitang pangputol dahil ang hindi patuloy na pagputol ay nagdudulot ng shock loading sa gilid ng kagamitan.

Isang premium linear slide ang may tamang preloaded specification at mataas na kalidad sa paggawa ay gumagalaw nang maayos at pare-pareho sa buong saklaw ng paggalaw nito. Ang maayos na galaw na ito ay nagpapahintulot sa kagamitang pangputol na panatilihin ang matatag na pakikipag-ugnayan sa workpiece, na nagreresulta sa mas magandang pagkakatapos ng ibabaw nang hindi kailangang bawasan ang mga parameter ng pagputol. Sa praktikal na aplikasyon, nangangahulugan ito na ang makina ay maaaring tumakbo nang may mas mataas na produktibidad habang nananatiling nakakamit ang kinakailangang kalidad ng ibabaw.

Ang mga gastos sa kagamitan ay kumakatawan sa isang malaking bahagi ng mga operasyonal na gastos ng CNC. Sa pamamagitan ng pagtiyak na linear slide sa bawat axis ay nagbibigay ng kumikilos nang walang vibration at laban sa chatter, kaya nababawasan ng mga tagagawa ang dalas ng pagpapalit ng tool, binababa ang gastos sa mga consumable, at pinabubuti ang pagkakapareho ng proseso sa buong produksyon.

Kakayahang Tumagal at Pangmatagalang Gastos sa Pagmamay-ari

Mga Kinakailangan sa Materyales at Kagaspasan

A linear slide ginagamit sa mga aplikasyon ng CNC ay napapailalim sa patuloy na dynamic loading sa buong buhay ng serbisyo nito. Ang mga rail at mga carriage block ay kailangang gawin mula sa mataas na kalidad na bearing steel na naheat treat nang wasto upang makamit ang antas ng kagaspasan na kinakailangan upang labanan ang contact fatigue. Ang kulang sa kagaspasan ay humahantong sa maagang brinelling ng mga raceway — isang uri ng pinsala sa ibabaw kung saan ang mga rolling element ay pumipindot sa ibabaw ng rail — na nagdudulot ng dagdag na ingay, vibration, at luwag.

Mga tagagawa ng kalidad ng linear slide ang mga komponente ay nag-iinvest nang malaki sa pagpili ng materyales, mga proseso ng heat treatment, at surface grinding upang matiyak na ang kanilang mga produkto ay sumusunod sa mahigpit na mga pangangailangan ng industriyal na paggamit ng CNC. Ang pagkakaiba sa pagitan ng isang komponente na may rating para sa sampung milyong kaso at isa na nawawala sa loob ng unang taon ng serbisyo ay nakasalalay buong-buo sa mga pundamental na desisyon sa pagmamanupaktura na ito.

Kapag isang linear slide kung ang isang komponente ay nabigo nang maaga, ang gastos ay hindi limitado lamang sa bahagi mismo na kailangang palitan. Ang panandaliang paghinto ng makina, mga pagkaantala sa produksyon, oras para sa muling kalibrasyon, at potensyal na pinsala sa iba pang mga bahagi ng makina—tulad ng ball screws o linear encoders—ay lubos na nadaragdagan ang kabuuang epekto. Dahil dito, ang paunang kalidad ng linear slide ay isang mahalagang kadahilanan sa kalkulasyon ng kabuuang gastos sa pagmamay-ari para sa anumang CNC machine.

Pagsasara, Paglalagay ng Lubrikan, at Paglaban sa Kapaligiran

Ang mga kapaligiran sa CNC machining ay inilalantad linear slide ang mga komponente sa mga metal chips, coolant mist, abrasive particles, at magkakaibang temperatura. Ang mataas na kalidad linear slide ang mga sistema ay nakakasolusyon sa mga hamong ito sa pamamagitan ng matatag na disenyo ng pag-seal, mga tampok na may kasamang paglilinis, at mga panggamot sa ibabaw na tumutol sa kaagnasan. Ang mga seal sa dulo at mga seal sa gilid ay nagpipigil sa pagsusuri ng mga kontaminante sa loob ng carriage block, na nangangalaga sa mga rolling element at raceways mula sa paunang pagkasira.

Maraming premium linear slide ang mga disenyo ay kasama ang mga grease nipple o mga pasukan ng langis na nagpapahintulot sa paulit-ulit na pagpapalit ng lubricant nang hindi kinakailangang alisin ang carriage mula sa rail. Ang ilang advanced na disenyo ay may kasamang self-lubricating na mga elemento na nagpapababa pa ng higit ang mga interval ng pagpapanatili. Ang mga tampok na ito ay wala sa mga murang alternatibo, na umaasa sa factory-applied na grease na mabilis na nawawala sa ilalim ng mahihirap na kondisyon, na iniwan ang mga panloob na bahagi nang walang proteksyon.

Ang praktikal na implikasyon ay malinaw: isang maayos na nase-seal at sapat na nililinis linear slide panatilihin ang mga katangian nito sa pagganap nang mas matagal kaysa sa isang katumbas na bahagi na kulang sa mga tampok na ito sa disenyo. Para sa mga operator ng CNC machine na nagpapatakbo ng maraming shift sa mga mahihirap na kapaligiran, ang pagkakaiba na ito ay direktang nagreresulta sa mas mababang gastos sa pagpapanatili at mas mataas na availability ng machine.

Pagpili ng Tamang Linear Slide para sa mga Aplikasyon ng CNC

Pagtutugma ng mga Rating ng Load at Preload sa mga Kinakailangan ng Aplikasyon

Mga sistema. linear slide mga sistema. Ang isang high-speed gantry router na ginagamit sa pagputol ng malalambot na composite material ay may iba't ibang mga kinakailangan kaysa sa isang heavy-duty machining center na gumagamit ng hardened steel. Ang pagtutugma ng static at dynamic load ratings ng linear slide sa aktwal na mga puwersang nabubuo sa aplikasyon ay pangunahin upang matiyak ang parehong pagganap at haba ng buhay.

Ang preload ay isa pang mahalagang parameter. Ang linear slide na may hindi sapat na preload ay nagpapakita ng paggalaw sa ilalim ng mga beban na pabaligtad, na nagdudulot ng mga kamalian sa posisyon habang nagbabago ng direksyon. Ang labis na preload, sa kabilang banda, ay nagpapataas ng panlaban, lumilikha ng init, at binabawasan ang buhay na pagkabagabag. Ang mga tagagawa ng kalidad ay nag-ofer ng maraming klase ng preload upang payagan ang mga inhinyero na pumili ng pinakamainam na balanse para sa kanilang tiyak na aplikasyon.

Ang pag-unawa sa ugnayan sa pagitan ng antas ng katiyakan, klase ng preload, at mga kinakailangan ng aplikasyon ay isang disiplina ng inhinyeriya sa sarili nitong karapatan. Para sa karamihan ng mga aplikasyon sa CNC machining, ang katamtamang preload na pinagsama sa mataas na antas ng katiyakan ang nagbibigay ng pinakamahusay na balanse ng rigidity, makinis na galaw, at buhay ng serbisyo. Ang pagkonsulta sa mga teknikal na tukoy ng tagagawa at mga sanggunian sa application engineering ay lubos na inirerekomenda kapag tinutukoy ang linear slide para sa bagong disenyo ng makina o pagpapalit.

Kalidad ng Pag-install at Paghahanda ng Surface ng Pag-mount

Kahit ang pinakamataas na kalidad linear slide ay magpapakita ng mahinang pagganap kung hindi ito na-install nang tama. Ang ibabaw kung saan i-mount ang bahagi ay dapat maging patag, tuwid, at malaya sa mga burr, chips, at mga depekto sa ibabaw na maaaring magpalit ng hugis ng rail matapos ang pag-install. Ang anumang pagkakaiba sa ibabaw kung saan i-mount ang bahagi ay direktang naililipat sa rail, na binubura ang kahusayan na isinama sa bahagi habang ginagawa ito.

Ang tamang aplikasyon ng torque sa mga screw na ginagamit sa pag-mount ay pantay na mahalaga. Ang kulang sa torque ay nagpapahintulot sa rail na umalis sa posisyon kapag may beban; ang labis na torque naman ay nagpapalit ng hugis ng rail at nagdudulot ng mga error sa tuwiran. Ang mga mataas na kalidad na linear slide mga tagagawa ay nagbibigay ng detalyadong mga gabay sa pag-install, kabilang ang mga espesipikasyon ng torque, mga kinakailangan sa patlat ng ibabaw kung saan i-mount ang bahagi, at mga prosedura sa pag-align, upang matiyak na ang buong kakayahan ng bahagi ay mailalabas sa aktwal na paggamit.

Para sa mga tagagawa ng CNC machine at mga inhinyero na nagsasagawa ng retrofit, ang pag-invest ng oras sa tamang paghahanda ng ibabaw at sa proseso ng pag-install ay ang huling hakbang upang makamit ang buong halaga ng isang mataas na kalidad na linear slide ang pagpapalipas ng hakbang na ito — anuman ang kalidad ng mga bahagi — ay magdudulot nang hindi maiiwasang isang makina na hindi makakamit ang kanyang potensyal na pagganap.

Madalas Itanong

Ano ang linear slide at bakit ito mahalaga sa mga CNC machine?

A linear slide ay isang de-kalidad na mekanikal na bahagi na nagbibigay-daan sa galaw kasalong iisang aksis sa loob ng isang CNC machine. Ito ay binubuo ng isang pino at matibay na riles at isang kahon ng kargador na may mga elemento ng pag-ikot sa loob. Ang kahalagahan nito ay nakasalalay sa kanyang direkta at eksaktong kontrol sa tiyak na posisyon, kaginhawahan ng galaw, at rigidity ng istruktura — lahat ng ito ang tumutukoy sa kalidad at pagkakapare-pareho ng mga nabuong bahagi.

Gaano kadalas dapat palitan ang isang linear slide sa isang CNC machine?

Ang haba ng buhay na serbisyo ng isang linear slide nakasalalay sa mga ipinapalagay na karga, bilis ng operasyon, dalas ng paglilipat ng lubrication, at mga kondisyon sa kapaligiran. Ang mga bahaging mataas ang kalidad mula sa mga kilalang tagagawa ay maaaring tumagal ng sampung milyong beses o higit pa ng paggalaw kung tama ang pagpapanatili nito. Ang regular na pagsusuri para sa anumang luwag, ingay, at hindi karaniwang pagvibrate ay nagbibigay ng maagang babala ng pagkasuot bago ito makaapekto sa katiyakan ng makina.

Maaari bang makaapekto ang isang nasuot na linear slide sa katiyakan ng sukat ng mga bahagi na naputol?

Oo, tunay na maaari. Ang isang nasuot na linear slide ay bumubuo ng luwag sa carriage, na nagdudulot ng mga error sa posisyon at kawalan ng katatagan ng carriage habang nangyayari ang pagputol. Ang mga error na ito ay direktang lumilitaw sa ibabaw ng bahaging naputol bilang mga pagkakaiba sa sukat, mahinang kalidad ng ibabaw, o mga tampok na lumalabag sa itinakdang toleransya. Ang pagpapalit ng isang nasuot na linear slide ay madalas ang pinakaepektibong aksyon sa pagkukumpuni kapag ang isang CNC machine ay nagsisimulang magproduksi ng mga bahaging hindi tiyak ang sukat.

Ano ang pagkakaiba ng mga antas ng katiyakan sa isang linear slide?

Ang mga antas ng katiyakan ay nag-uuri ng katiyakan ng heometriko ng isang linear slide sistema — partikular ang tuwid na paggalaw, pagkakaiba sa taas, at pagkakaiba sa lapad ng carriage block sa buong haba ng rail. Ang mas mataas na antas ng katiyakan ay may mas mahigpit na toleransya at ginagawa ayon sa mas mahigpit na pamantayan sa pagsusuri. Para sa mga aplikasyon ng CNC na nangangailangan ng katiyakan sa antas ng micron, ang pagpili ng mataas na antas ng katiyakan linear slide ay mahalaga upang makamit at panatilihin ang kinakailangang toleransya ng bahagi.
