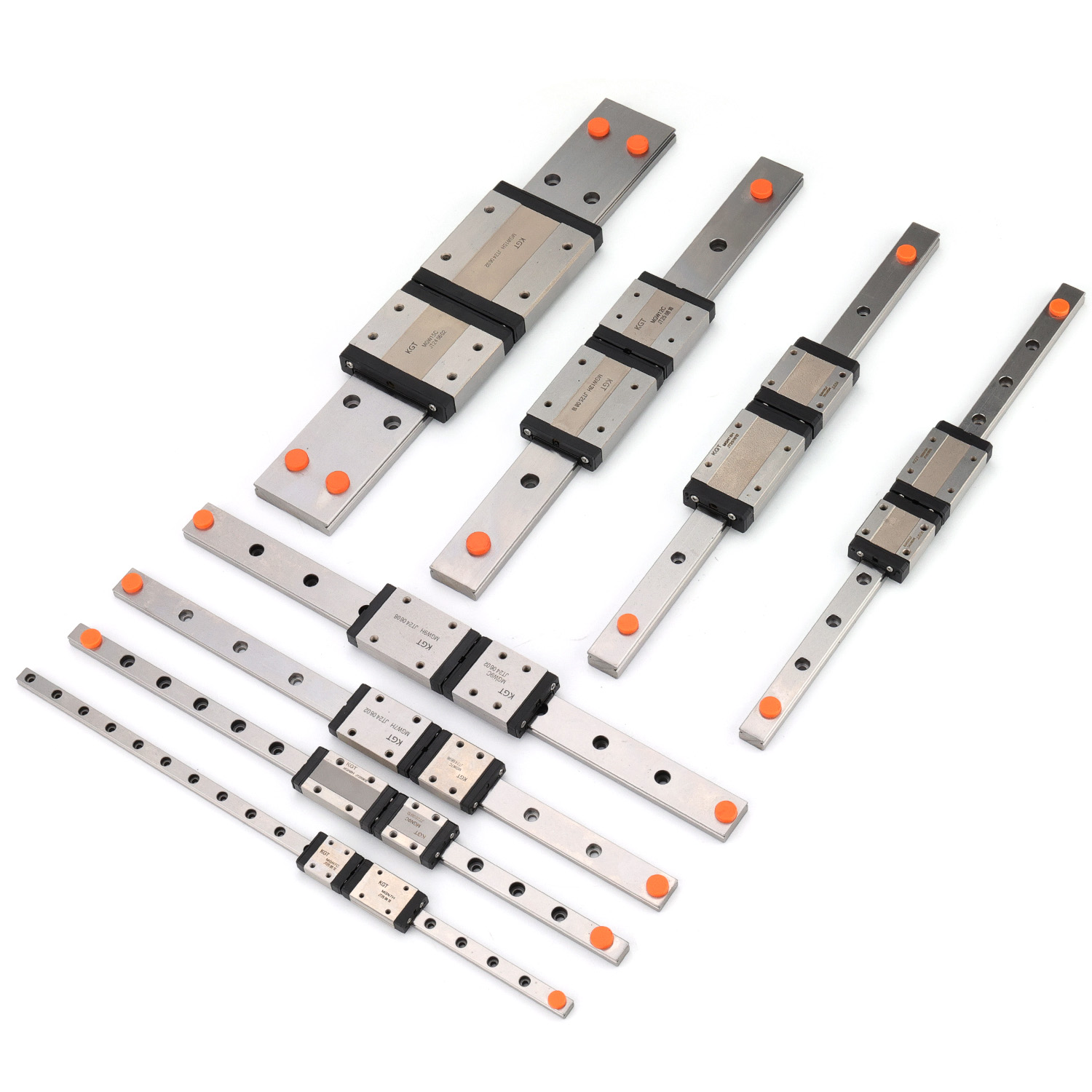

Choisir la bonne taille pour votre application à rail linéaire constitue l’une des décisions les plus critiques dans les projets de conception mécanique et d’automatisation. Un système linéaire à rail trop petit cédera sous la contrainte opérationnelle, entraînant des dommages matériels et des arrêts coûteux. À l’inverse, surdimensionner vos composants linéaires à rail gaspille le budget et augmente inutilement l’encombrement de la machine. La clé pour bien prendre cette décision réside dans la compréhension précise des exigences spécifiques de votre application, des caractéristiques de charge et des contraintes opérationnelles.
Votre processus de sélection d’un système linéaire à rail commence par une analyse approfondie des forces que votre système subira pendant son fonctionnement normal et dans les scénarios de charge maximale. Chaque application linéaire à rail exige une configuration différente, et les inadéquations entre la taille des composants et la charge réelle constituent l’une des erreurs d’ingénierie les plus fréquentes. Ce guide vous accompagne pas à pas dans l’analyse des facteurs essentiels qui déterminent la taille optimale d’un système linéaire à rail pour votre projet, garantissant ainsi à la fois fiabilité de performance et efficacité économique.
Comprendre les exigences en matière de charge pour les systèmes linéaires à rail
Calculer la capacité de charge statique et dynamique
Le fondement du dimensionnement des systèmes linéaires à rail réside dans la compréhension des capacités de charge statique et dynamique. La charge statique désigne le poids maximal que votre système linéaire à rail doit supporter lorsque le chariot est à l’arrêt ou se déplace à vitesse constante. La capacité de charge dynamique, quant à elle, décrit les forces subies par les composants linéaires à rail pendant les phases d’accélération, de décélération et de changement de direction. Lors du dimensionnement d’un système linéaire à rail, les ingénieurs doivent tenir compte du poids combiné de la charge déplacée, du chariot lui-même, ainsi que de tous les composants supplémentaires montés sur le système. La valeur nominale de charge dynamique de votre guidage linéaire à rail doit dépasser les forces maximales générées au cours du cycle opérationnel le plus exigeant.
La plupart des applications industrielles exigent un coefficient de sécurité compris entre 1,5 et 3,0 fois la charge maximale calculée lors du choix de composants linéaires à rail. Cette marge de sécurité protège vos équipements contre des pics de charge imprévus, les tolérances de fabrication et la fatigue des matériaux sur de longues périodes d’exploitation. Lors de la spécification de votre système linéaire à rail, consultez toujours les tableaux de charges nominales fournis par les fabricants, qui indiquent à la fois la capacité statique en newtons et la capacité dynamique nominale. Un système linéaire à rail correctement dimensionné maintient les niveaux de contrainte des composants nettement en dessous de la limite d’élasticité du matériau, garantissant ainsi une durée de vie prévisible et une précision constante.
Prise en compte des charges de choc et des forces d’impact
De nombreuses applications soumettent les systèmes linéaires à rails à des charges de choc intermittentes ou à des événements d’impact dépassant les forces opérationnelles normales. Les lignes de fabrication automatisées, les équipements de manutention de matériaux et les systèmes robotiques subissent fréquemment des changements brusques de direction, générant des pics de force momentanés. Votre conception de système linéaire à rails doit pouvoir absorber ces événements transitoires sans déformation permanente ni usure accélérée. Lors du dimensionnement de systèmes linéaires à rails pour des applications à fort impact, les ingénieurs choisissent généralement des dimensions de profil plus grandes que celles suggérées par une analyse de charge moyenne seule, afin d’assurer une résistance mécanique accrue et une meilleure répartition des charges. Des événements d’impact dépassant la plage de conception du système linéaire à rails peuvent provoquer des dommages permanents, notamment des écaillages de surface, une perte de précharge et, à terme, le blocage de la chariot.
Longueur de course et considérations de fixation pour les guides linéaires à rails
Détermination de la distance de déplacement requise
La longueur de course correspond à la distance que votre chariot doit parcourir le long de la glissière linéaire, et cette dimension influence directement à la fois l’intégrité structurelle de votre système linéaire et l’encombrement global de votre équipement. Des courses linéaires plus longues augmentent le risque de déflexion entre les points de fixation fixes, notamment lorsque des charges sont appliquées à distance de l’axe central du chariot. Lors du dimensionnement de votre système linéaire pour des distances de déplacement étendues, vous devez tenir compte des charges de moment résultant d’un positionnement décalé de la charge. Une glissière linéaire dont la capacité de charge est juste suffisante pour une application à courte course peut s’avérer inadéquate dès lors que la longueur de course augmente sensiblement. Les fabricants fournissent souvent des calculs de déflexion pour leurs gammes de produits linéaires, illustrant comment la longueur de la poutre affecte la charge maximale admissible à des distances de déplacement spécifiques.
Votre système linéaire à rail doit maintenir un dégagement suffisant aux deux extrémités de la course afin de permettre des zones de décélération du chariot et d’éviter tout contact mécanique entre les composants mobiles et fixes. En outre, le guidage linéaire à rail doit présenter une longueur exposée adéquate au-delà de la course réelle requise, afin de faciliter l’installation, la maintenance et les ajustements futurs. De nombreux ingénieurs dimensionnent leur système linéaire à rail avec une longueur supplémentaire de dix à quinze pour cent par rapport à la course minimale calculée, ce qui offre une flexibilité opérationnelle et une marge de conception.
Effets de la précharge et des charges de moment sur les performances du système linéaire à rail
La manière dont les forces sont appliquées à votre système linéaire à rail influence considérablement les dimensions requises des composants. Lorsque les charges sont appliquées directement selon l’axe de la glissière linéaire à rail, le système subit principalement une force linéaire. Toutefois, lorsque les charges engendrent des moments ou des forces de levier provoquant une rotation autour du point de fixation du chariot, le système linéaire à rail subit des répartitions complexes de contraintes. Un système linéaire à rail soumis à des charges de moment importantes nécessite des dimensions de profil plus grandes afin de répartir les contraintes sur une section transversale de matériau plus étendue. Il est essentiel de déterminer si votre application génère principalement des charges axiales ou des charges de moment importantes pour dimensionner correctement le rail linéaire. Une mauvaise gestion des charges de moment entraîne une usure accélérée d’un seul côté de la glissière linéaire à rail, provoquant un frottement inégal et, à terme, un blocage ou un désalignement du chariot.
Exigences de précision et considérations liées à la vitesse
Adaptation de la taille du profil de rail linéaire aux besoins en précision
Les applications de précision exigent des dimensions plus grandes des profils linéaires à rail afin de maintenir l’exactitude de positionnement sur des cycles de fonctionnement prolongés. Les systèmes linéaires à rail haute précision, utilisés dans la fabrication de semi-conducteurs, l’assemblage de dispositifs médicaux et les mesures de précision, nécessitent des blocs de roulement et des profils de glissière plus volumineux, permettant une répartition plus uniforme des charges et une résistance accrue à la déformation. Lorsque votre processus exige une exactitude de positionnement supérieure à 0,1 millimètre, le système linéaire à rail doit être nettement plus grand qu’un système non précis supportant des charges identiques. Des sections transversales plus larges des rails linéaires offrent une rigidité supérieure, ce qui se traduit directement par une meilleure reproductibilité et une dérive réduite sur des milliers de cycles de fonctionnement. Le profil de glissière à rail que vous sélectionnez doit répondre simultanément à vos exigences de charge et à vos objectifs de précision.
Des facteurs environnementaux, tels que les variations de température, peuvent affecter la précision des systèmes linéaires à rail si le chemin de roulement et le chariot subissent une dilatation thermique différentielle. Des profils linéaires à rail plus volumineux, dotés d’une masse supérieure, contribuent à atténuer les changements de température et à répartir les contraintes thermiques de façon plus uniforme dans la structure. Les systèmes linéaires à rail haut de gamme, conçus pour des applications de haute précision, intègrent souvent des fonctions de compensation thermique ainsi que des choix de matériaux assurant une stabilité dimensionnelle sur des plages de température plus étendues.
Capacités de vitesse et leur incidence sur le choix des systèmes linéaires à rail
Les applications linéaires à rail à grande vitesse exigent une attention particulière portée à l’équilibre dynamique, à l’efficacité de la lubrification et à la rigidité structurelle. Lorsque vos rail linéaire lorsque le système fonctionne à des vitesses élevées, le chauffage par frottement devient une préoccupation majeure, et un dimensionnement inadéquat des composants entraîne une élévation progressive de la température ainsi que des problèmes dus à la dilatation thermique. Les profils linéaires sur rail de plus grande taille supportent généralement des vitesses de fonctionnement plus élevées, car ils offrent une surface plus étendue pour la répartition du lubrifiant et de meilleures caractéristiques de dissipation thermique. Pour les applications nécessitant des vitesses supérieures à 5 mètres par seconde, des systèmes linéaires sur rail d’une taille de profil supérieure à celle indiquée uniquement par l’analyse des charges statiques sont généralement requis. En outre, les systèmes linéaires sur rail à haute vitesse profitent de configurations de précharge de précision qui minimisent le jeu radial tout en assurant un fonctionnement fluide sur une large plage de vitesses.
Exemples d’applications pratiques et facteurs décisionnels
Scénarios typiques de dimensionnement des systèmes linéaires sur rail
Une station de montage de précision déplaçant des sous-ensembles de 50 kilogrammes sur une course de 1,5 mètre avec une exigence de répétabilité de 0,05 millimètre nécessiterait généralement un système linéaire à rail de taille moyenne, substantiel, doté d’un préchargement robuste et d’une compensation thermique. Les systèmes de manutention qui déplacent des charges de 500 kilogrammes sur des courses plus courtes et avec des besoins de précision modérés peuvent souvent utiliser des dimensions linéaires à rail plus petites, avec des coûts d’exploitation inférieurs. Les applications d’automatisation industrielle combinant haute précision, charges modérées et courses étendues exigent un dimensionnement soigneusement équilibré des rails linéaires, représentant l’intersection des trois catégories de contraintes. Votre choix spécifique de rail linéaire dépend d’une évaluation honnête des facteurs les plus déterminants dans le contexte de votre application, plutôt que d’un recours systématique au profil le plus grand disponible.
La sélection d’un système linéaire à rail implique également la prise en compte des caractéristiques du cycle de service. Les systèmes linéaires à rail destinés à un fonctionnement continu nécessitent des dimensions de profil plus importantes et une protection anticorrosion supérieure par rapport aux applications à usage intermittent dans des environnements contrôlés. Le coût total de votre système linéaire à rail comprend non seulement l’achat initial des composants, mais aussi la main-d’œuvre d’installation, les besoins en maintenance et la durée de vie prévue. Sous-dimensionner votre système linéaire à rail afin de réduire les coûts d’investissement initiaux entraîne souvent une défaillance prématurée, des arrêts coûteux et, au final, un coût total de possession plus élevé qu’un dimensionnement initial correct.
FAQ
Comment savoir si mon système linéaire à rail est sous-dimensionné ?
Les signes d’un système linéaire à rail sous-dimensionné comprennent un blocage ou une résistance croissante du chariot au fil du temps, des bruits audibles ou des grincements pendant le fonctionnement, des dommages visibles ou des écaillages sur la glissière linéaire à rail, ainsi qu’une perte de précision positionnelle ou de reproductibilité au cours des cycles normaux de fonctionnement. Si votre système linéaire à rail présente ces symptômes, il doit être redimensionné immédiatement afin d’éviter une défaillance totale et des dommages secondaires aux équipements connectés.
Puis-je utiliser un système linéaire à rail plus grand que ne l’indiquent mes calculs ?
Surdimensionner votre système linéaire à rail entraîne des inconvénients minimes sur les performances, mais augmente le coût, le poids et l’encombrement de l’équipement. Toutefois, plusieurs motifs valables justifient le choix d’un profilé linéaire à rail plus grand que ne le prescrivent les calculs minimaux : par exemple, anticiper des augmentations futures de charge, améliorer la précision au-delà des exigences actuelles ou simplifier la conception en standardisant un seul format de rail linéaire sur plusieurs machines, afin d’optimiser la gestion des stocks et la maintenance.
Quel rôle joue la documentation fournie par le fabricant dans le dimensionnement des systèmes linéaires à rail ?
Les tableaux de charges admissibles fournis par le fabricant, les calculs de déflexion et les lignes directrices d’application constituent des documents de référence essentiels, prenant en compte les propriétés des matériaux, les effets de précharge ainsi que l’expérience acquise en conditions réelles avec des gammes spécifiques de produits linéaires à rail. Consultez toujours la documentation du fabricant avant de finaliser le dimensionnement de votre système linéaire à rail, car les différents fabricants peuvent proposer des profils variés ainsi que des caractéristiques de performance distinctes, ce qui influence votre choix optimal.
