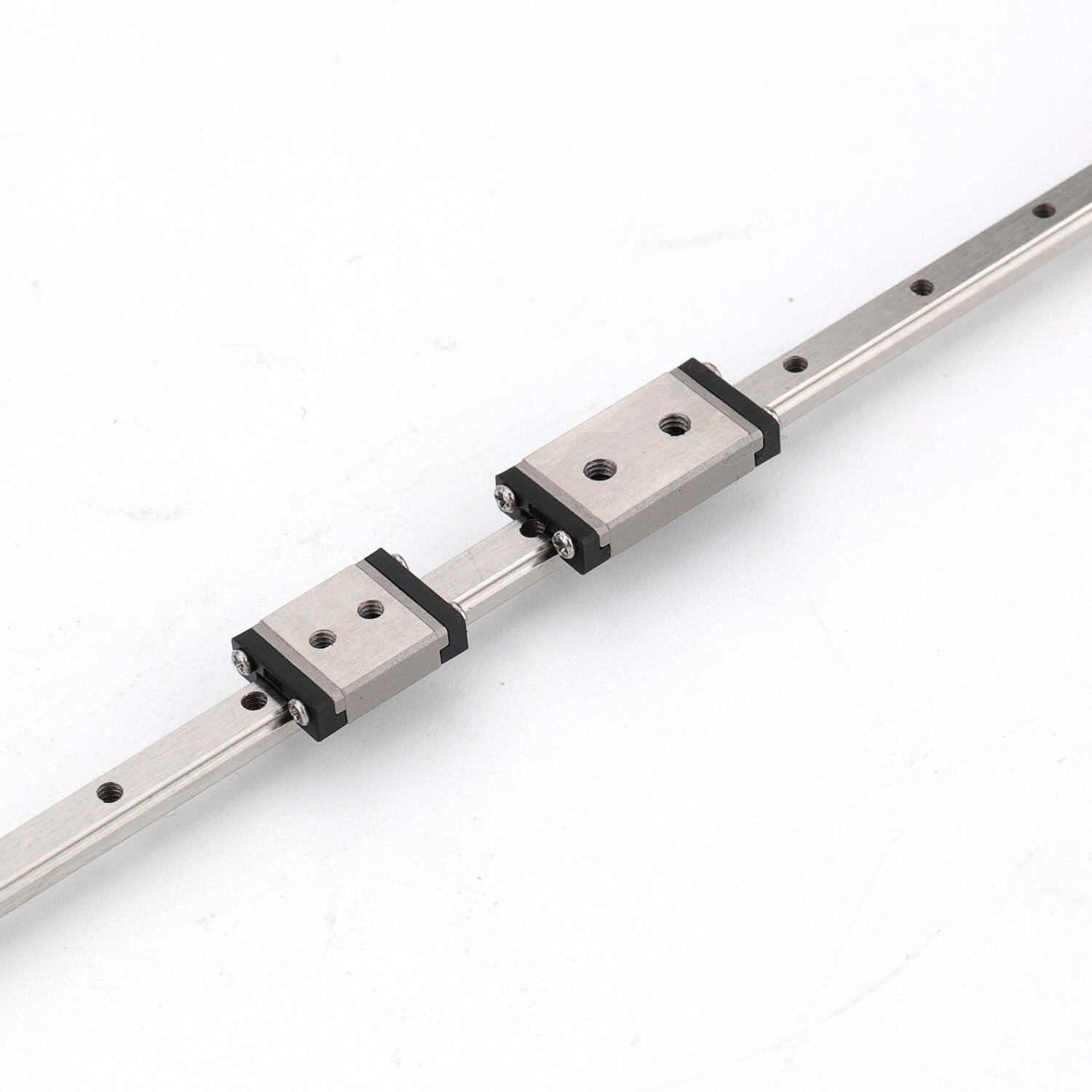

Какого размера линейные направляющие рейки мне нужны для моего применения?

Выбор правильного размера линейное направляющее линейных направляющих реек линейные направляющие напрямую влияет на грузоподъёмность, точность, жёсткость, срок службы и общую производительность системы. Многие инженеры испытывают трудности с этим выбором, поскольку он требует балансировки нескольких технических параметров, включая статические и динамические грузоподъёмности, моментные нагрузки, требуемое расстояние перемещения, класс точности и эксплуатационные ограничения окружающей среды. Недостаточный размер линейная проводная рельса будет преждевременно выходить из строя или испытывать чрезмерный прогиб, тогда как избыточно крупная система приведёт к неоправданным затратам и займёт ценный объём внутри оборудования. Понимание основных принципов подбора размеров и методов расчёта гарантирует надёжную работу вашей системы линейного перемещения в реальных эксплуатационных условиях при одновременном обеспечении экономической целесообразности и эффективности проектирования.

Процесс подбора линейных направляющих включает в себя не только сопоставление требований по нагрузке с техническими характеристиками, приведёнными в каталоге. Необходимо учитывать полный профиль сил, действующих на систему, включая вертикальные нагрузки, горизонтальные нагрузки, изгибающий момент (по оси тангажа), момент рыскания (по оси рыскания) и момент крена (по оси крена). Каждое применение предъявляет уникальные требования, обусловленные такими факторами, как цикл работы, рабочая скорость, величины ускорения, условия смазки, степень загрязнения, колебания температуры и требуемая точность позиционирования. В этом подробном руководстве последовательно описывается системный подход к определению оптимального размера линейной направляющей для конкретного применения: рассматриваются методы расчёта нагрузок, выбор коэффициента запаса прочности, учёт предварительного натяга, определение длины направляющей и процедуры проверки, обеспечивающие долгосрочную надёжную эксплуатацию в условиях промышленной автоматизации, станкостроения, производства полупроводников, медицинского оборудования и систем транспортировки материалов.

Понимание требований к нагрузке и анализ сил

Определение всех силовых компонентов, действующих на линейные направляющие

Первым важнейшим этапом подбора линейных направляющих является определение всех составляющих сил, действующих на систему в процессе эксплуатации. Основные силы включают статический вес перемещаемой массы, динамические силы, возникающие при ускорении и замедлении, внешние технологические силы от операций резания или транспортировки материалов, а также нагрузки окружающей среды, например, передача вибрации от смежного оборудования. Каждую силу необходимо разложить на её составляющие по осям координат направляющей. Радиальная нагрузка действует перпендикулярно оси направляющей и представляет собой наиболее распространённый вид нагружения в горизонтальных применениях, где сила тяжести направляет каретку и полезную нагрузку вниз. Осевые нагрузки действуют параллельно направлению направляющей и возникают при толкающих операциях или при вертикальном монтаже направляющей. Моментные нагрузки возникают при несоосном креплении, когда центр тяжести не совпадает с центром каретки, либо когда внешние силы приложены на расстоянии от оси направляющей.

Точное анализирование сил требует детального понимания рабочего цикла вашей системы. Для линейных направляющих, используемых в роботах для захвата и перемещения деталей, необходимо учитывать пиковые силы ускорения, возникающие при быстрой смене направления движения, которые могут превышать статический вес полезной нагрузки в несколько раз. В станках с ЧПУ силы резания создают сложные многонаправленные нагрузки и значительные изгибающие моменты, величина которых изменяется в зависимости от положения инструмента и глубины резания. В системах транспортировки материалов возникают ударные нагрузки при падении изделий на движущиеся каретки или при аварийном торможении. Силы, обусловленные тепловым расширением, могут возникать в системах с большой длиной хода, где температурные градиенты вызывают изменения размеров несущей конструкции. Регистрация полного профиля сил по всему рабочему циклу, включая наихудшие сценарии и одновременное воздействие нескольких нагрузок, составляет основу точного подбора линейных направляющих и предотвращает преждевременный выход их из строя из-за заниженной оценки действующих нагрузок.

Расчет статических и динамических грузоподъемностей

Статическая грузоподъёмность представляет собой максимальную нагрузку, которую могут выдерживать направляющие линейные рейки в неподвижном состоянии без возникновения остаточной деформации у элементов качения или дорожек качения. Эта характеристика становится определяющим критерием при эксплуатации в условиях частых пусков и остановок, медленных скоростей перемещения или длительного нахождения под нагрузкой в неподвижном состоянии. Основная статическая грузоподъёмность, приведённая в каталогах производителей, рассчитана исходя из предположения, что нагрузка приложена в центре каретки и действует в наиболее благоприятном направлении. При наличии в реальных условиях моментных составляющих нагрузки или эксцентричной нагрузки необходимо применять понижающие коэффициенты к основной статической грузоподъёмности. Эквивалентная статическая нагрузка рассчитывается с учётом радиальной, осевой и моментной составляющих по формулам, разработанным производителем, которые взвешивают каждую составляющую в зависимости от её влияния на контактное напряжение в зоне контакта элементов качения. В большинстве случаев эквивалентная статическая нагрузка должна составлять менее пятидесяти процентов от основной статической грузоподъёмности, чтобы обеспечить достаточный запас прочности против возникновения остаточной деформации и сохранить точность работы в течение всего срока службы.

Динамическая грузоподъёмность определяет срок службы линейных направляющих под действием непрерывного движения. Номинальная динамическая грузоподъёмность представляет собой постоянную нагрузку, при которой сборка направляющей обеспечит пробег на расстояние пятьдесят километров до появления усталостного разрушения у десяти процентов образца из совокупности. Фактический срок службы зависит от величины приложенной нагрузки по экспоненциальной зависимости: удвоение нагрузки снижает ресурс в восемь раз для линейных направляющих с шариковыми элементами. Для расчёта срока службы необходимо определить эквивалентную динамическую нагрузку, которая учитывает все составляющие силы с учётом эмпирически установленных коэффициентов, а затем применить формулу расчёта ресурса с соответствующими коэффициентами запаса прочности. В приложениях, требующих высокой надёжности или длительных интервалов между техническим обслуживанием, следует ориентироваться на номинальные значения ресурса в несколько миллионов метров, выбирая более крупные линейные направляющие с повышенной динамической грузоподъёмностью. Распределение нагрузочной зоны, количество нагруженных роликовых элементов, величина предварительного натяга, эффективность смазки и степень загрязнения существенно влияют на фактически достигаемый ресурс по сравнению с расчётными значениями, приведёнными в каталогах.

Учет моментных нагрузок и распределения нагрузки

Моментные нагрузки представляют собой один из наиболее часто недооцениваемых факторов при подборе линейных направляющих. Эти вращающие силы возникают всякий раз, когда приложенная нагрузка действует с эксцентриситетом относительно поверхности крепления каретки или когда асимметричные силы вызывают неравномерную загрузку по ширине направляющей. Три основных составляющих момента включают: момент тангажа вокруг горизонтальной оси, перпендикулярной направлению направляющей; момент рыскания вокруг вертикальной оси и момент крена вокруг продольной оси направляющей. Каждый тип момента приводит к неравномерному распределению нагрузки между элементами качения, в результате чего некоторые шарики или ролики испытывают чрезмерно высокие контактные напряжения, тогда как другие оказываются слабо нагруженными или даже теряют контакт. Такая неравномерная нагрузка резко снижает эффективную грузоподъёмность и срок службы линейных направляющих по сравнению с условиями чисто радиальной нагрузки.

Определение моментных нагрузок требует тщательного геометрического анализа конфигурации крепления и точек приложения сил. Когда центр тяжести нагрузки расположен выше поверхности крепления каретки на расстоянии h, а радиальная нагрузка составляет W, результирующий момент равен произведению W на h. Выступающие нагрузки от роботизированных манипуляторов, удлинённых держателей инструментов или смещённого перемещения изделий создают значительные моменты, величина которых возрастает с увеличением длины консольной части. Моментная грузоподъёмность линейные направляющие зависит от длины каретки, размера направляющей рейки, величины предварительного натяга и эффективного пролёта между точками контакта роликовых элементов. Производители предоставляют кривые номинальных моментов, показывающие допустимые значения момента в зависимости от радиальной нагрузки для каждой модели каретки. Превышение этих предельных значений комбинированной нагрузки приводит к краевой нагрузке, ускоренному износу, увеличению трения, снижению точности и сокращению срока службы. Правильный подбор размеров предусматривает учёт всех моментных нагрузок путём выбора размеров направляющих реек, при которых эквивалентная комбинированная нагрузка остаётся в пределах допустимого диапазона; зачастую это требует использования направляющих реек больших габаритов по сравнению с теми, которые были бы определены только на основе анализа радиальной нагрузки.

Определение требований к жёсткости и деформации

Оценка потребностей системы в жёсткости для прецизионных применений

Жёсткость представляет собой фундаментальную эксплуатационную характеристику, которая отличает достаточный подбор линейных направляющих от оптимального их подбора в прецизионных применениях. Жёсткость системы определяет величину прогиба каретки под действием приложенных нагрузок и напрямую влияет на точность позиционирования, повторяемость, прямолинейность и динамические характеристики. Для станков с требуемой точностью в микрометровом диапазоне необходимы чрезвычайно жёсткие линейные направляющие, чтобы сохранять положение режущего инструмента несмотря на изменяющиеся технологические силы. Контрольно-измерительное оборудование и метрологические системы требуют минимального прогиба для обеспечения точности измерений. Даже в менее точных областях применения, таких как транспортировка материалов, недостаточная жёсткость вызывает нежелательные вибрации, шум и снижение производительности, поскольку система управления испытывает трудности с поддержанием устойчивости положения. Общая деформация системы включает упругую деформацию самих линейных направляющих, прогиб опорных поверхностей и податливость соединительных интерфейсов между компонентами.

Жесткость направляющей линейной рейки возрастает при увеличении размеров её поперечного сечения, повышении уровня предварительного натяга и увеличении количества элементов качения, одновременно контактирующих с дорожками качения. Каретки тяжелого класса предварительного натяга обеспечивают значительно более высокую жесткость по сравнению с каретками легкого или среднего класса предварительного натяга того же номинального размера. Использование нескольких кареток на одной рейке или применение двух параллельных реек приводит к умножению эффективной жесткости всей системы. Значение жесткости, указанное в каталогах производителей, как правило, соответствует нагрузке, необходимой для вызова прогиба на один микрометр в определённом направлении при идеализированных условиях крепления. Фактическая достигнутая жесткость в вашем конкретном применении в значительной степени зависит от плоскостности монтажной поверхности, равномерности момента затяжки крепёжных элементов и жесткости несущей конструкции. Даже абсолютно жёсткая направляющая линейная рейка, установленная на гибком основании, будет демонстрировать низкую общую жесткость системы. Правильный подход к подбору размеров предусматривает определение допустимого бюджета прогиба на основе требований к точности, а затем выбор габаритов рейки, обеспечивающих целевую жесткость при корректном монтаже и достаточной жесткости несущей конструкции.

Расчет допустимого прогиба на основе класса точности

Каждое применение имеет специфические требования к точности, которые определяют максимальный допустимый прогиб направляющих линейных рейок под рабочими нагрузками. Высокоточные шлифовальные станки могут допускать лишь один–два микрона прогиба для поддержания геометрии обрабатываемой детали в пределах заданных допусков. Координатно-измерительные машины требуют ещё более строгого контроля прогиба, чтобы обеспечить приемлемый уровень погрешности измерений. Промышленные роботы и сборочные системы, как правило, функционируют при допустимом прогибе в десятки микрон и при этом обеспечивают требуемую точность позиционирования при установке компонентов. Понимание выделенного бюджета точности помогает определить минимальные требования к жёсткости, что, в свою очередь, влияет на выбор размера направляющих линейных рейок. При анализе прогиба необходимо учитывать не только статический прогиб под постоянными нагрузками, но также динамический прогиб при ускорении, реакцию на вибрации и тепловое дрейфование со временем.

Расчет ожидаемого прогиба включает применение теории балок к сборке линейной направляющей рейки и опорной конструкции. Каретка выступает в качестве распределенной опорной точки вдоль балки направляющей рейки, а нагрузки создают изгибающие моменты, приводящие к кривизне тела рейки. Для одной каретки на рейке максимальный прогиб, как правило, возникает в центре каретки и зависит от момента инерции поперечного сечения рейки, модуля упругости материала, длины пролета опоры и величины приложенной нагрузки. При использовании нескольких кареток картина прогиба становится более сложной: участки рейки между каретками испытывают различную кривизну. Производители предоставляют значения жесткости или кривые прогиба, позволяющие инженерам оценить ожидаемый прогиб для типовых случаев нагружения. Если рассчитанный прогиб превышает допустимые пределы для вашей задачи, необходимо выбрать более крупные линейные направляющие рейки с большим моментом инерции, уменьшить длину пролета за счет установки промежуточных опор рейки, увеличить предварительное натяжение для повышения эффективной жесткости или применить двухреечную конфигурацию, при которой нагрузка распределяется между рейками, что снижает изгиб каждой из них. Итеративный процесс подбора размеров обеспечивает баланс между требованиями к прогибу и ограничениями по стоимости и габаритным размерам.

Учитывая динамические характеристики и собственную частоту

Динамические характеристики производительности становятся критически важными параметрами при проектировании для высокоскоростных применений, где направляющие линейные рейки должны обеспечивать быстрое ускорение, высокие скорости перемещения и точное позиционирование в процессе движения. Собственная частота подвижной сборки определяет склонность системы к резонансу и усилению вибраций. При совпадении рабочих частот, вызванных пульсациями двигателя, частотами прохождения шариков или внешними возмущениями, с собственными частотами конструкции возникают разрушительные вибрации, приводящие к снижению точности позиционирования, увеличению интенсивности износа и, возможно, к полному отказу системы. Направляющие линейные рейки с повышенной жёсткостью повышают собственную частоту подвижной сборки, обеспечивая большее расстояние между рабочими частотами и резонансными модами. Динамическая жёсткость, учитывающая деформацию контакта тел качения под переменными нагрузками, влияет на эффективность демпфирования вибраций системой и поддержание устойчивого движения.

Подбор линейных направляющих для динамических применений требует анализа массы подвижной сборки, эффективной жёсткости опорной системы и ожидаемого рабочего диапазона частот. Первая собственная частота однокоординатной системы приблизительно равна квадратному корню из отношения жёсткости системы к её эффективной массе. В приложениях, требующих работы вблизи или выше этой собственной частоты, необходимы значительно более крупные и жёсткие линейные направляющие, чтобы сместить резонансные моды далеко за пределы рабочего диапазона частот. Высокоскоростные обрабатывающие центры, как правило, работают со значениями собственных частот свыше ста герц, что требует применения крупногабаритных линейных направляющих с высоким предварительным натягом на чрезвычайно жёстких опорных конструкциях. Возможность ускорения также зависит от размера направляющей: более крупные линейные направляющие обеспечивают большую грузоподъёмность, позволяющую компенсировать инерционные силы, возникающие при быстрых изменениях скорости. Если ваше применение требует высоких скоростей свыше ста метров в минуту или ускорений свыше одного g, выбор размера направляющей должен подтверждать, что динамические грузоподъёмности, моментные нагрузки и характеристики жёсткости в совокупности обеспечивают устойчивое высокопроизводительное движение без чрезмерных вибраций или погрешностей позиционирования.

Выбор подходящей длины и конфигурации направляющей рейки

Определение требуемого хода и длины направляющей рейки

Требуемый ход напрямую влияет на выбор длины линейной направляющей рейки, однако связь между ними сложнее, чем простое соответствие длины рейки требуемому ходу. Фактическая длина рейки должна обеспечивать полный ход плюс длина как минимум одного кареточного узла, чтобы поддерживать достаточную несущую способность на всём протяжении хода. Когда каретка достигает конца хода, она должна оставаться полностью опёртой на рейку, при этом достаточное количество элементов качения должно оставаться в зацеплении для безопасного восприятия приложенных нагрузок. Производители указывают минимальные рекомендуемые длины реек относительно габаритов каретки, чтобы гарантировать правильное распределение нагрузки. Недостаточная длина рейки по сравнению с требуемым ходом приводит к нестабильным условиям в крайних положениях хода: каретка может опрокидываться или испытывать краевую нагрузку, что ускоряет износ и снижает точность.

Расчет правильной длины направляющей начинается с определения требуемого чистого хода в вашем применении. Добавьте длину каретки, чтобы установить минимальную длину направляющей, поддерживаемой конструкцией. Учтите дополнительную длину для монтажных зон на каждом конце, где крепёжные элементы фиксируют направляющую без помех для перемещения каретки. Учтите любые зоны сверххода или аварийные зоны, необходимые для конечных выключателей, механических упоров или движения при восстановлении после ошибок. При монтаже линейных направляющих на конструкциях с коэффициентом теплового расширения, отличным от коэффициента материала направляющей, обеспечьте компенсационный зазор на одном конце, чтобы предотвратить заклинивание или потерю предварительного натяга из-за несоответствия тепловых деформаций. Очень длинные направляющие, превышающие стандартные производственные длины, требуют соединения нескольких секций направляющих с использованием процедур прецизионного выравнивания, хотя такие стыки могут вызывать потенциальные нарушения точности. Альтернативный подход предусматривает использование нескольких более коротких параллельных направляющих с соответствующими по размеру каретками, обеспечивающими непрерывную поддержку на протяжении всего расширенного диапазона хода. Правильный выбор длины обеспечивает плавную работу на всем ходе при одновременном минимизации затрат на материалы и требований к пространству для монтажа.

Выбор между однорельсовой и двухрельсовой конфигурациями

Решение о выборе между однорельсовой и двухрельсовой параллельной конфигурациями существенно влияет на подбор размеров направляющих линейных рельсов и на эксплуатационные характеристики системы. Однорельсовые конструкции обеспечивают простоту, снижение стоимости, компактность габаритов и упрощение выравнивания при монтаже. Однако одиночный рельс должен самостоятельно воспринимать все приложенные нагрузки и моменты, что требует увеличения его размеров для обеспечения достаточной грузоподъёмности и сопротивления изгибающим моментам. В задачах, где присутствуют значительные моменты рыскания, используются широкие подвижные платформы или действуют высокие опрокидывающие силы, однорельсовые системы зачастую не способны обеспечить удовлетворительные эксплуатационные характеристики независимо от размера рельса. Двухрельсовые конфигурации включают два параллельных линейных направляющих рельса, поддерживающих общую подвижную платформу, что эффективно удваивает радиальную грузоподъёмность и значительно повышает сопротивление моментным нагрузкам за счёт плеча момента между центральными линиями рельсов.

Системы с двумя направляющими позволяют использовать более короткие индивидуальные линейные направляющие для достижения эквивалентной или даже повышенной грузоподъёмности по сравнению с альтернативными одинарными крупногабаритными направляющими. Радиальные нагрузки распределяются между параллельно установленными направляющими, а боковое расстояние между ними обеспечивает высокую устойчивость к изгибающим моментам, особенно к моментам тангажа и крена. Такая конфигурация обеспечивает превосходную устойчивость для широких порталов, тяжёлых столов станков и применений, при которых центр тяжести нагрузки находится на значительном удалении от поверхности крепления. Основные сложности при использовании систем с двумя направляющими связаны с необходимостью поддержания чрезвычайно точного параллелизма между направляющими в процессе монтажа, а также с компенсацией различий в тепловом расширении, которые могут привести к заклиниванию или неравномерному распределению нагрузки. Поверхности крепления направляющих должны быть обработаны с высокой точностью по параллельности — обычно в пределах двадцати микрон на всей длине направляющей — во избежание потери предварительного натяга на одной из направляющих и перегрузки другой. Несмотря на повышенную сложность монтажа, двухнаправляющая конфигурация зачастую остаётся единственным технически осуществимым решением для применений с высокими изгибающими моментами или там, где требуемый размер одиночной направляющей был бы чрезмерно большим и экономически нецелесообразным.

Оценка различных конфигураций кареток

Использование нескольких кареток на одном направляющем рельсе или на параллельных рельсах обеспечивает повышенную грузоподъёмность, улучшенную жёсткость и более равномерное распределение нагрузки в приложениях, требующих поддержки длинных или тяжёлых платформ. Две каретки на одном рельсе примерно удваивают радиальную грузоподъёмность и одновременно значительно повышают сопротивление моментам тангажа за счёт увеличения расстояния между центрами кареток. Такая конфигурация подходит для применений, где длина платформы превышает удвоенную длину отдельной каретки или где нагрузки сосредоточены в нескольких точках вдоль оси перемещения. Четырёхкареточные системы, в которых на каждом из двух параллельных рельсов установлено по две каретки, обеспечивают чрезвычайно устойчивые платформы, способные выдерживать очень высокие нагрузки и обладающие превосходным сопротивлением моментам во всех направлениях. Данная конфигурация широко применяется в крупногабаритных станках, порталных системах и тяжёлом оборудовании для транспортировки материалов.

Подбор линейных направляющих для систем с несколькими каретками требует тщательного анализа распределения нагрузки. Распределение нагрузки между каретками зависит от жёсткости платформы, точности монтажа и точек приложения нагрузки. Идеально равномерное распределение нагрузки достигается только при условии бесконечной жёсткости платформы и точного совпадения всех монтажных поверхностей. В реальных системах наблюдается неравномерная загрузка, при которой каретки, расположенные ближе всего к центру нагрузки, несут повышенную долю нагрузки. Консервативный подбор предполагает наихудший сценарий, при котором полная нагрузка воспринимается меньшим числом кареток, чем теоретически доступно. Коэффициенты запаса прочности следует увеличить для систем с несколькими каретками, чтобы учесть неопределённость в распределении нагрузки. При расчёте длины направляющей необходимо обеспечить, чтобы все каретки оставались полностью опёртыми на направляющие на всём протяжении хода; следовательно, длина направляющей должна превышать ход как минимум на расстояние между крайними каретками плюс монтажные припуски. Оптимальное расстояние между каретками обеспечивает наилучшее распределение нагрузки с учётом гибкости платформы и точек концентрации нагрузки, что обычно достигается методом конечных элементов для полной механической системы.

Применение коэффициентов запаса прочности и расчетов срока службы

Понимание стандартных в отрасли коэффициентов запаса прочности

Коэффициенты запаса прочности обеспечивают необходимый запас при проектировании, компенсирующий неопределённость в оценке нагрузок, вариации свойств материалов, допуски при изготовлении, непредсказуемые эксплуатационные условия и последствия отказа. Для линейных направляющих рейок подходящие коэффициенты запаса прочности зависят от типа применения, предсказуемости нагрузок, степени тяжести окружающей среды, доступности для технического обслуживания и критичности непрерывной работы. В общепромышленном оборудовании обычно применяются коэффициенты запаса прочности по статической нагрузке в диапазоне от 1,5 до 2,0, то есть базовая статическая грузоподъёмность выбранной направляющей рейки должна быть в 1,5–2 раза выше расчётной эквивалентной статической нагрузки. Более требовательные применения — например, медицинское оборудование, авиакосмические системы или процессы, при которых отказ создаёт угрозу безопасности, — требуют коэффициентов запаса прочности от 2,5 до 4,0 и выше. Расчёты динамических нагрузок также выигрывают от применения коэффициентов запаса прочности, однако в этом случае они зачастую выражаются в виде заданных требований к ресурсу службы, а не в виде явных коэффициентов, применяемых к базовой динамической грузоподъёмности.

Выбор подходящих коэффициентов запаса прочности требует честной оценки эксплуатационной среды вашей системы и степени достоверности данных о нагрузках. Для хорошо изученных применений с точно измеренными нагрузками, контролируемыми условиями эксплуатации, регулярным техническим обслуживанием и легко заменяемыми направляющими линейными рейками могут быть обоснованы более низкие коэффициенты запаса прочности, близкие к минимальным рекомендованным значениям. Напротив, для применений с неопределёнными нагрузками, загрязнённой средой, ограниченным доступом для технического обслуживания, увеличенным временем работы или в случаях, когда простои влекут за собой значительные финансовые потери, требуются более высокие коэффициенты запаса прочности. Ударные нагрузки, силы удара и воздействие вибрации требуют увеличения запасов прочности по сравнению с расчётами при стационарных нагрузках. Совокупный эффект нескольких неопределённостей поддерживает применение мультипликативных коэффициентов запаса прочности, при котором неопределённость нагрузки, степень тяжести условий окружающей среды и последствия отказа вносят независимый вклад в требования к запасу прочности. Консервативная инженерная практика предписывает использовать более высокие коэффициенты запаса прочности на начальных этапах расчёта размеров, а их снижение допускается только тогда, когда детальный анализ, испытания или большой практический опыт эксплуатации аналогичных систем оправдывают уменьшение запаса.

Расчет требуемого срока службы и номинального срока службы

Требования к сроку службы принципиально влияют на выбор размеров направляющих линейных рейок для применений, связанных с непрерывным или частым перемещением. Ожидаемый срок службы зависит от режима ежедневной эксплуатации, общего числа рабочих часов в год и требуемого срока службы до замены. Система материального потока, работающая шестнадцать часов в сутки в течение десяти лет, накапливает приблизительно пятьдесят тысяч рабочих часов. Если средняя скорость перемещения в процессе работы достигает шестидесяти метров в минуту, то общий пробег превышает сто пятьдесят миллионов метров. Такой экстремальный накопленный пробег требует, чтобы направляющие линейные рейки выбирались с динамическими грузоподъёмностями, существенно превышающими фактические приложенные нагрузки, для обеспечения достаточного номинального срока службы, соответствующего или превышающего требуемый срок службы.

Уравнение базовой расчётной долговечности связывает динамическую грузоподъёмность с приложенной нагрузкой посредством экспоненциальной функции, при этом долговечность резко возрастает по мере увеличения размера направляющей относительно величины нагрузки. Для шариковых линейных направляющих расчётная долговечность в километрах равна кубу отношения между базовой динамической грузоподъёмностью и эквивалентной динамической нагрузкой, умноженному на пятьдесят километров. Для роликовых направляющих используется показатель степени 3,33 вместо 3,0, что обеспечивает несколько более длительную долговечность при одинаковых соотношениях нагрузок. Преобразование расчётной долговечности из единиц расстояния в единицы времени требует знания рабочей скорости и цикла работы. В большинстве применений целевая расчётная долговечность должна составлять как минимум в пять–десять раз больше требуемого срока службы, чтобы компенсировать возможные отклонения реальных условий эксплуатации, потенциальные перегрузки, а также снижение эффективности смазки со временем. Если рассчитанная расчётная долговечность не соответствует требованиям, решение заключается в выборе более крупных линейных направляющих с повышенной динамической грузоподъёмностью, снижении эксплуатационных нагрузок (если это возможно), уменьшении рабочей скорости или применении нескольких параллельных направляющих, которые распределяют нагрузку и тем самым увеличивают суммарный срок службы.

Учет влияния предварительного нагружения на емкость и срок службы

Предварительное нагружение представляет собой контролируемую упругую деформацию, намеренно вводимую между телами качения и дорожками качения в линейных направляющих для устранения внутреннего зазора и повышения жесткости системы. При легком предварительном нагружении сохраняется минимальное контактное усилие тел качения, что обеспечивает максимальную динамическую грузоподъемность и максимально возможный срок службы. Средние классы предварительного нагружения обеспечивают сбалансированные эксплуатационные характеристики: жесткость несколько повышается, однако грузоподъемность и срок службы снижаются. При сильном предварительном нагружении достигается максимальная жесткость, необходимая для прецизионных применений, однако статическая и динамическая грузоподъемность значительно снижаются, а также возрастают трение и тепловыделение. Уровень предварительного нагружения, выбранный при первоначальном проектировании направляющей, напрямую влияет на применимые значения грузоподъемности, используемые при расчетах подбора размеров.

Подбор линейных направляющих с соответствующим предварительным натяжением требует понимания компромиссов между жёсткостью, грузоподъёмностью и сроком службы применительно к конкретным требованиям вашей задачи. В прецизионных станках и измерительных приложениях приоритетом является жёсткость, что оправдывает применение сильного предварительного натяжения, несмотря на снижение номинальной грузоподъёмности и сокращение срока службы подшипников. Такие приложения, как правило, работают при сравнительно низких фактических нагрузках, при которых сниженная номинальная грузоподъёмность остаётся достаточной, а повышение жёсткости и точности позиционирования даёт ощутимые преимущества. В тяжёлых системах транспортировки материалов и промышленном оборудовании часто применяется слабое или среднее предварительное натяжение для максимизации грузоподъёмности при допустимом некотором снижении жёсткости. При расчёте размеров необходимо использовать значения номинальных нагрузок, соответствующие выбранному классу предварительного натяжения, при сопоставлении расчётных нагрузок с номинальными допустимыми значениями. Перевод между классами предварительного натяжения после первоначального подбора делает проверку нагрузок недействительной и может привести к преждевременному отказу, если осуществляется переход от слабого к сильному предварительному натяжению без соответствующего увеличения размера направляющей для компенсации снижения номинальной грузоподъёмности.

Проверка выбора путем анализа применения

Проверка всех значений грузоподъёмности и запасов по грузоподъёмности

После предварительных расчётов подбора, определяющих подходящий размер направляющей линейной рейки, комплексная проверка подтверждает, что все критерии производительности выполняются с достаточным запасом. Процесс проверки систематически подтверждает, что эквивалентная статическая нагрузка остаётся ниже допустимого предела с соответствующим коэффициентом запаса прочности, эквивалентная динамическая нагрузка обеспечивает приемлемый ресурс по расчёту, все составляющие моментной нагрузки находятся в пределах допустимых диапазонов, жёсткость системы удовлетворяет требованиям по прогибу, а динамические характеристики обеспечивают требуемые рабочие скорости и ускорения. Такая многоуровневая проверка по нескольким критериям предотвращает распространённую ошибку оптимизации по одному параметру при одновременном неосознанном превышении предельных значений по другим показателям производительности.

В контрольном списке проверки должны быть перечислены все условия нагружения, возникающие в течение рабочего цикла применения. Пиковые нагрузки, возникающие при аварийных остановках или нештатных ситуациях, зачастую определяют выбор размера компонентов, несмотря на их кратковременность. Постоянные нагрузки при нормальной эксплуатации определяют ресурс на усталость. Пусковые нагрузки при высоком статическом трении могут временно превышать нагрузки при установившемся режиме работы. Для каждого случая нагружения требуется отдельный расчёт эквивалентной нагрузки и сравнение с соответствующими критериями допустимых значений. Моментные нагрузки требуют особого внимания при проверке, поскольку они зачастую определяют минимально допустимый размер направляющей рейки, даже если её грузоподъёмность по радиальной нагрузке кажется достаточной. Нанесение рабочей точки на совмещённые диаграммы нагрузок, предоставляемые производителем, позволяет быстро оценить, остаётся ли ваше применение в пределах безопасного рабочего диапазона. Если по какому-либо из критериев запас прочности оказывается недостаточным, решение заключается в выборе следующего по размеру линейного направляющего рельса и повторении полного процесса проверки до тех пор, пока все требования не будут одновременно удовлетворены.

Учет экологических и эксплуатационных условий

Эксплуатационная среда существенно влияет на производительность и срок службы направляющих линейных рейок, поэтому в условиях агрессивной среды требуется корректировка размеров, выходящая за рамки чисто расчетов по нагрузке. Загрязнение пылью, металлической стружкой, брызгами охлаждающей жидкости или технологическими химикатами ускоряет износ и может привести к преждевременному отказу даже при сохранении нагрузок в пределах номинальных значений. Каретки с уплотнениями или защитными щитками обеспечивают определенную защиту, однако снижают динамические грузоподъемности по сравнению с открытыми конструкциями из-за трения уплотнений и уменьшенного количества тел качения. В применениях, связанных с абразивной или коррозионной средой, может потребоваться увеличение размеров направляющих линейных рейок для компенсации ускоренных темпов износа либо выбор специальных материалов и покрытий, обеспечивающих сохранение эксплуатационных характеристик при воздействии агрессивных загрязняющих веществ.

Экстремальные температуры влияют на эксплуатационные характеристики направляющих линейных рейок посредством нескольких механизмов. Высокие температуры снижают твёрдость материала, ухудшают вязкость и эффективность смазки, а также вызывают тепловое расширение, которое может изменить предварительный натяг или привести к заклиниванию в жёстко зафиксированных монтажных конфигурациях. Криогенные условия делают уплотнения хрупкими, увеличивают вязкость смазочных материалов и снижают пластичность материалов. Температурный коэффициент корректировки размеров зависит от производителя и конструкции рейки, однако в целом требует увеличения габаритных размеров рейки при рабочих температурах, выходящих за стандартный диапазон от нуля до восьмидесяти градусов Цельсия. Вибрационное воздействие от смежного оборудования или технологических сил создаёт циклическую нагрузку, что сокращает ресурс на усталость по сравнению с режимами плавного перемещения. Работа на высоких скоростях порождает центробежные силы, действующие на элементы качения, и может вызывать резонансные явления, ухудшающие точность. Правильный подбор размеров для сложных условий эксплуатации предусматривает применение понижающих коэффициентов, которые фактически снижают допустимую грузоподъёмность или требуемый ресурс, что обуславливает необходимость выбора более крупных линейных направляющих рейок по сравнению с теми, которые были бы достаточны в идеальных лабораторных условиях.

Проведение окончательных проверок интеграции на уровне всей системы

Окончательная верификация габаритов выходит за рамки спецификаций отдельных линейных направляющих и направлена на подтверждение успешной интеграции в полную механическую систему. Плоскостность и параллельность монтажной поверхности должны соответствовать техническим требованиям производителя, что обычно требует высокоточной шлифовки или фрезерования опорных площадок для направляющих. Спецификации крепёжных элементов, значения крутящего момента и последовательность затяжки влияют на однородность предварительного натяга и прямолинейность направляющей после монтажа. Опорная конструкция должна обеспечивать достаточную жёсткость, чтобы предотвратить прогиб или скручивание направляющей под действием эксплуатационных нагрузок. Тепловой контроль гарантирует, что тепло, выделяемое трением или внешними источниками, не вызовет проблем, связанных с тепловым расширением, или ускоренного старения смазочного материала.

Проверки на системном уровне подтверждают, что длина направляющих рельсов обеспечивает требуемый ход плюс достаточный запас хода для конечных выключателей и механических упоров. Расстояние между каретками в системах с несколькими каретками оптимизирует распределение нагрузки, одновременно исключая помехи от элементов платформы или внешних компонентов. Системы управления кабелями не должны создавать значительные силы сопротивления, увеличивающие нагрузку на линейные направляющие рельсы. Системы смазки обеспечивают подачу необходимого количества смазочного материала через соответствующие интервалы, определяемые скоростью работы, циклом эксплуатации и воздействием окружающей среды. Процедуры выравнивания при монтаже обеспечивают требуемую параллельность рельсов в двухрельсовых системах, что обычно достигается с помощью прецизионного инструмента или тщательных измерений с использованием индикаторных головок или лазерных систем выравнивания. Системы защиты — включая гармошки, телескопические чехлы или скребковые уплотнения — предотвращают проникновение загрязнений, не вызывая при этом чрезмерного трения или ограничения перемещения рельсов. Комплексная проверка системы подтверждает, что правильно подобранные линейные направляющие рельсы обеспечат ожидаемую производительность и срок службы при интеграции в полную сборку станка, работающего в реальных производственных условиях.

Часто задаваемые вопросы

Как определить, требуется ли для моей линейной направляющей рейки более высокий класс предварительного натяга?

Более высокие классы предварительного натяга необходимы, когда ваше применение требует исключительной точности позиционирования, минимального прогиба под переменными нагрузками или устойчивой работы на высоких скоростях без вибрации. Если в вашей системе возникают ошибки позиционирования, превышающие допустимые отклонения, несмотря на достаточное разрешение двигателя и качество управления, или если вы замечаете заметный прогиб при нагружении, переход на средний или тяжёлый класс предварительного натяга значительно повышает жёсткость. Однако более высокий предварительный натяг снижает динамическую грузоподъёмность на пятнадцать–тридцать процентов и увеличивает трение, поэтому убедитесь, что расчёты нагрузок по-прежнему соответствуют требованиям к номинальным характеристикам после учёта снижения грузоподъёмности, связанного с повышенным предварительным натягом.

Можно ли использовать несколько меньших линейных направляющих реек вместо одной крупной рейки?

Да, двух- или многорельсовые параллельные конфигурации могут эффективно заменить один крупногабаритный рельс, обеспечивая преимущества в плане сопротивления изгибающему моменту, резервирования системы и распределения нагрузки по широкой платформе. Два рельса среднего размера, как правило, обеспечивают большую суммарную грузоподъёмность по моменту по сравнению с одним крупногабаритным рельсом благодаря плечу момента между осями рельсов, при этом стоимость отдельного рельса может быть ниже. Критически важным требованием является поддержание высокой точности параллельности рельсов при монтаже — обычно не более двадцати микрон на всей длине — во избежание неравномерного распределения нагрузки и преждевременного износа. Такой подход особенно эффективен для широких порталов и тяжёлых столов, где расчётные параметры определяются в первую очередь изгибающими моментами.

Какой коэффициент запаса прочности следует использовать для линейных направляющих рельсов при непрерывной эксплуатации?

Для применений с непрерывным режимом работы используйте минимальный коэффициент запаса прочности по статической нагрузке от 1,5 до 2,0 и стремитесь к динамическому ресурсу не менее чем в пять–десять раз превышающему требуемый срок службы. Если в применении присутствуют непредсказуемые нагрузки, агрессивные внешние условия или ограниченный доступ для технического обслуживания, увеличьте коэффициент запаса прочности по статической нагрузке до 2,5 или 3,0 и ориентируйтесь на ресурс, превышающий требуемый срок службы в десять–двадцать раз. Для критических применений, при которых отказ создаёт угрозу безопасности или приводит к дорогостоящему простою, обоснованы ещё более высокие запасы прочности. Множитель динамического ресурса сам по себе обеспечивает запас прочности, поскольку экспоненциальная зависимость между нагрузкой и ресурсом означает, что умеренное увеличение размера направляющей рейки приводит к значительному увеличению ресурса.

Как скорость эксплуатации влияет на выбор размера линейной направляющей рейки?

Рабочая скорость влияет на подбор размеров через несколько механизмов, включая центробежную нагрузку на тела качения, выделение тепла за счет трения и требования к динамической устойчивости. Скорости выше ста метров в минуту могут потребовать применения более крупных линейных направляющих рейок для обеспечения достаточной динамической жесткости и достаточного разнесения собственных частот от рабочих частот. При работе на высоких скоростях также необходимо учитывать значения DN — произведение диаметра подшипника и частоты вращения для компонентов внутренней обоймы тел качения. Производители указывают максимальные допустимые скорости для каждой размерной категории направляющей рейки; превышение этих пределов приводит к недостаточному формированию смазочной пленки и ускоренному износу. Правильный подбор размеров для высокоскоростного применения гарантирует одновременное выполнение требований как по грузоподъемности, так и по скоростным характеристикам при сохранении устойчивого, свободного от вибраций движения.
