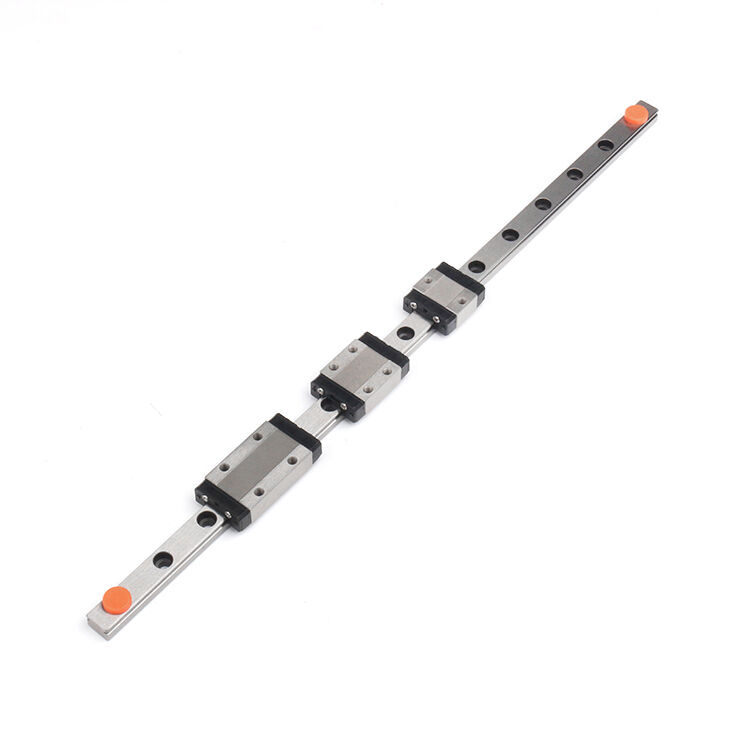

Jaké rozměry lineárních vodítek potřebuji pro svůj konkrétní případ použití?

Výběr správné velikosti pro lineární vodítko dráhy je jedním z nejdůležitějších rozhodnutí při návrhu systémů přesného pohybu. Velikost lineární vodící kolejnice přímo ovlivňuje nosnou kapacitu, přesnost, tuhost, životnost a celkový výkon systému. Mnoho inženýrů potýká se obtížemi při tomto výběru, protože vyžaduje vyvážení několika technických parametrů, včetně statických a dynamických hodnot zatížení, momentových zatížení, požadované dráhy pohybu, třídy přesnosti a environmentálních omezení. Nedostatečně dimenzovaná lineární vodicí lišta dráha selže předčasně nebo bude vykazovat nadměrnou deformaci, zatímco příliš velký systém plýtvá rozpočtem a cenným prostorem stroje. Porozumění základním principům dimenzování a výpočetním metodám zajistí, že vaše aplikace lineárního pohybu bude spolehlivě fungovat za skutečných provozních podmínek, a to při zachování cenové efektivity a návrhové účinnosti.

Proces určování rozměrů lineárních vodítek zahrnuje více než pouhé porovnání požadavků na zatížení s údaji uvedenými v katalogu. Je nutné vzít v úvahu celý profil sil působících na systém, včetně svislých zatížení, vodorovných zatížení, momentu naklánění (pitch), momentu otočení (yaw) a momentu překlopení (roll). Každá aplikace představuje jedinečné výzvy, které vyplývají z faktorů, jako je režim provozu, provozní rychlost, zrychlovací poměry, podmínky mazání, expozice kontaminaci, teplotní kolísání a požadovaná přesnost polohování. Tento komplexní průvodce popisuje systematický přístup k určení vhodného rozměru lineárního vodítka pro vaši konkrétní aplikaci a zahrnuje metodiky výpočtu zatížení, výběr bezpečnostních faktorů, zohlednění předpětí, stanovení délky vodítka a ověřovací postupy, které zaručují dlouhodobý provozní úspěch v oblastech průmyslové automatizace, obráběcích strojů, výroby polovodičů, lékařského zařízení a manipulace s materiálem.

Porozumění požadavkům na zatížení a analýze sil

Identifikace všech složek sil působících na lineární vodící lišty

Prvním kritickým krokem při výběru rozměrů lineárních vodítek je identifikace všech silových složek, které působí na systém během provozu. Mezi hlavní síly patří statická hmotnost pohyblivého tělesa, dynamické síly vznikající při zrychlování a zpomalování, vnější technologické síly ze soustružnických operací nebo manipulace s materiálem a také zatížení prostředím, například přenos vibrací od sousedních zařízení. Každou sílu je nutné rozložit do jejích složek ve směru os souřadnicového systému vodítka. Radiální zatížení působí kolmo na osu vodítka a představuje nejběžnější zatěžovací podmínku u horizontálních aplikací, kde gravitační síla táhne saně a zátěž směrem dolů. Axialní zatížení působí rovnoběžně se směrem vodítka a vyskytuje se například při tlačných operacích nebo v případě vertikálního montážního uspořádání vodítka. Momentové zatížení vzniká při nesouosém upevnění, kdy se těžiště nepatřičně nekryje se středem saní, nebo když vnější síly působí ve vzdálenosti od osy vodítka.

Přesná analýza sil vyžaduje podrobné pochopení provozního cyklu vaší aplikace. U lineárních vodítek používaných v robotických zařízeních pro manipulaci s předměty (pick-and-place) je nutné zohlednit špičkové síly zrychlení, které vznikají při rychlých změnách směru pohybu a mohou být několikrát vyšší než statická hmotnost užitečného zatížení. V obráběcích centrech vznikají řezné síly složité zatížení působící ve více směrech a významné momentové zatížení, jehož velikost se mění v závislosti na poloze nástroje a hloubce řezu. V systémech manipulace s materiálem dochází k nárazovým zatížením, když padají výrobky na pohybující se vozíky nebo když dojde k nouzovému zastavení. Síly způsobené tepelnou roztažností se mohou objevit u aplikací s dlouhou dráhou pohybu, kde teplotní gradienty způsobují rozměrové změny nosné konstrukce. Dokumentace úplného profilu sil během celého provozního cyklu, včetně nejnepříznivějších scénářů a současných kombinací zatížení, poskytuje základ pro přesné dimenzování lineárních vodítek a zabrání předčasnému selhání způsobenému nedostatečným odhadem zatížení.

Výpočet statického a dynamického nosného zatížení

Statické zatížení udává maximální zatížení, které mohou lineární vodící lišty udržet ve stavu klidu bez trvalé deformace valivých prvků nebo drážek. Toto zatížení se stává rozhodujícím kritériem v případech, kdy aplikace zahrnuje časté starty a zastavení, pomalé posuvné rychlosti nebo dlouhodobé stání pod zatížením. Základní statické zatížení uvedené v katalozích výrobců předpokládá, že síla působí v těžišti saní ve směru nejvíce příznivém pro nosnost. Pokud skutečné zatížení obsahuje momentové složky nebo excentrické zatížení, je nutné na základní hodnotu zatížení aplikovat snižující koeficienty. Výpočet ekvivalentního statického zatížení kombinuje radiální, axiální a momentové složky zatížení pomocí výrobce specifických vzorců, které každou složku váží podle jejího vlivu na kontaktní napětí na rozhraní valivých prvků. Většina aplikací by měla udržovat ekvivalentní statické zatížení pod 50 % základní hodnoty statického zatížení, aby byla zajištěna dostatečná bezpečnostní mez proti trvalému deformování a aby se po celou dobu provozu zachovala požadovaná přesnost.

Dynamické zatížení určuje životnost lineárních vodítek za podmínek nepřetržitého pohybu. Základní dynamické zatížení představuje konstantní zatížení, při kterém dosáhne sestava vodítka dráhy pohybu o délce padesát kilometrů, než dojde u deseti procent vzorku populace k únavovému poškození. Skutečná životnost závisí na velikosti působícího zatížení prostřednictvím exponenciálního vztahu, přičemž zdvojnásobení zatížení sníží životnost u kuličkových lineárních vodítek osminásobně. Výpočet životnosti vyžaduje určení ekvivalentního dynamického zatížení, které zahrnuje všechny složky sil vážené empiricky stanovenými koeficienty, a následné použití vzorce pro výpočet životnosti s příslušnými bezpečnostními faktory. U aplikací vyžadujících vysokou spolehlivost nebo dlouhé intervaly mezi údržbou je vhodné zaměřit se na životnost v řádu několika milionů metrů výběrem větších rozměrů lineárních vodítek s vyšším dynamickým zatížením. Rozložení zatěžovací oblasti, počet zatížených valivých prvků, velikost předpětí, účinnost mazání a stupeň kontaminace významně ovlivňují skutečně dosaženou životnost ve srovnání s výpočty uvedenými v katalozích.

Výpočet momentových zatížení a rozložení zatížení

Momentová zatížení představují jeden z nejčastěji podceňovaných faktorů při dimenzování lineárních vodítek. Tyto otáčivé síly vznikají vždy, když působící zatížení působí ve vzdálenosti od montážní plochy jezdce nebo když asymetrické síly způsobují nerovnoměrné zatížení napříč šířkou vodítka. Tři hlavní složky momentu jsou: moment naklánění (pitch) kolem horizontální osy kolmé na směr vodítka, moment kývání (yaw) kolem svislé osy a moment překlápění (roll) kolem podélné osy vodítka. Každý typ momentu způsobuje nerovnoměrné rozložení zatížení mezi valivými prvkami, čímž některé kuličky nebo válečky přebírají nepoměrně vysoké kontaktní napětí, zatímco jiné jsou zatíženy velmi mírně nebo dokonce ztrácejí kontakt. Toto nerovnoměrné zatížení výrazně snižuje efektivní nosnou kapacitu a životnost lineárních vodítek ve srovnání s čistě radiálními zatěžovacími podmínkami.

Určení momentových zatížení vyžaduje pečlivou geometrickou analýzu vaší konfigurace upevnění a bodů přiložení sil. Pokud se těžiště zátěže nachází nad montážní plochou saní ve vzdálenosti h a radiální zatížení činí W, vzniklý moment se rovná W krát h. Zatížení převisu z robotických paží, prodloužených držáků nástrojů nebo posunutého manipulování s výrobky vytvářejí významné momenty, jejichž velikost roste s délkou konzoly. Momentová únosnost lineární vodící kolejnice závisí na délce vozíku, rozměru kolejnice, velikosti předpnutí a efektivním rozpětí mezi body kontaktu valivých prvků. Výrobci poskytují křivky hodnocení momentu, které ukazují povolené hodnoty momentu jako funkci radiálního zatížení pro každou velikost vozíku. Překročení těchto kombinovaných zatěžovacích limitů vede k okrajovému zatížení, zrychlenému opotřebení, zvýšenému tření, snížené přesnosti a zkrácené životnosti. Správné dimenzování zohledňuje všechna momentová zatížení výběrem rozměrů kolejnice tak, aby ekvivalentní kombinované zatížení zůstalo v rámci povoleného rozsahu – často je k tomu nutné zvolit větší rozměry kolejnice, než by vyplývalo pouze z analýzy radiálního zatížení.

Určení požadavků na tuhost a průhyb

Hodnocení potřeb tuhosti systému pro aplikace vyžadující vysokou přesnost

Tuhost představuje základní výkonnostní charakteristiku, která odlišuje vhodné rozměrování lineárních vodítek od optimálního rozměrování v přesných aplikacích. Tuhost systému určuje, o kolik se vozík deformuje (prohne) pod působením zatížení, což má přímý vliv na přesnost polohování, opakovatelnost, rovnoběžnost a dynamický výkon. Obráběcí stroje vyžadující přesnost v řádu mikrometrů potřebují extrémně tuhé lineární vodítka, aby udržely polohu nástroje i při proměnných technologických silách. Kontrolní zařízení a metrologické systémy vyžadují minimální deformaci, aby byla zajištěna přesnost měření. I v méně přesných aplikacích, jako je manipulace s materiálem, nedostatečná tuhost způsobuje nežádoucí vibrace, hluk a snížení výkonu, protože řídicí systém potíží udržuje stabilitu polohy. Celková deformace systému zahrnuje pružnou deformaci samotných lineárních vodítek, deformaci montážních ploch a pružnost (poddajnost) spojovacích rozhraní mezi jednotlivými komponenty.

Tuhost lineárního vodícího kolejnice roste s většími rozměry průřezu, vyššími úrovněmi předpnutí a větším počtem valivých prvků, které jsou současně v kontaktu s dráhami. Sanice s těžkou třídou předpnutí nabízejí výrazně vyšší tuhost než sanice s lehkým nebo středním předpnutím stejné jmenovité velikosti. Použití více sanic na jedné kolejnici nebo použití dvou paralelních kolejnic násobí efektivní tuhost celého systému. Specifikace tuhosti uvedená v katalozích výrobců obvykle udává zatížení potřebné k vyvolání průhybu o jednu mikronu ve specifickém směru za ideálních podmínek upevnění. Skutečně dosažená tuhost ve vaší aplikaci závisí výrazně na rovnosti montážní plochy, rovnoměrnosti utahovacího momentu upevňovacích šroubů a tuhosti nosné konstrukce. Dokonale tuhá lineární vodící kolejnice upevněná na pružném základu stále vykazuje špatnou celkovou tuhost systému. Správný postup dimenzování spočívá v určení rozpočtu průhybu na základě požadavků na přesnost a následném výběru rozměrů kolejnice tak, aby byla dosažena cílová tuhost při správném upevnění a dostatečné tuhosti nosné konstrukce.

Výpočet povoleného průhybu na základě třídy přesnosti

Každá aplikace má specifické požadavky na přesnost, které určují maximální povolený průhyb v lineárních vodítkách za provozních zatížení. Vysokopřesné brusky mohou tolerovat pouze jeden nebo dva mikrometry průhybu, aby byla zachována geometrie obrobku v rámci požadovaných tolerancí. Souřadnicové měřicí stroje vyžadují ještě přísnější kontrolu průhybu, aby zůstala měřicí nejistota v přijatelných mezích. Průmyslové roboty a montážní systémy obvykle pracují s povoleným průhybem v řádu desítek mikrometrů a přesto dosahují požadované polohové přesnosti pro umísťování komponent. Porozumění rozpočtu přesnosti pomáhá stanovit minimální požadavek na tuhost, což následně ovlivňuje výběr rozměru lineárních vodítek. Analýza průhybu musí zohlednit nejen statický průhyb za ustáleného zatížení, ale také dynamický průhyb během zrychlení, odezvu na vibrace a tepelný posun v průběhu času.

Výpočet očekávaného průhybu zahrnuje aplikaci teorie nosníků na sestavu lineárního vodítka a nosné konstrukce. Jezdce působí jako rozložený podporový bod podél nosníku vodítka a zatížení vyvolává ohybové momenty, které způsobují zakřivení těla vodítka. U jediného jezdce na vodítku se obvykle maximální průhyb vyskytuje v místě středu jezdce a závisí na momentu setrvačnosti průřezu vodítka, modulu pružnosti materiálu, délce rozpětí podpor a velikosti působícího zatížení. U více jezdců vzniká složitější obrazec průhybu, přičemž úseky vodítka mezi jezdci vykazují různé zakřivení. Výrobci uvádějí hodnoty tuhosti nebo křivky průhybu, které umožňují inženýrům odhadnout očekávaný průhyb pro běžné případy zatížení. Pokud vypočtený průhyb překročí povolenou toleranci vaší aplikace, je nutné zvolit větší lineární vodítka s vyšším momentem setrvačnosti průřezu, zkrátit rozpětí podpor přidaním mezilehlých podpor vodítka, zvýšit předpínání za účelem zvýšení efektivní tuhosti nebo použít dvojité vodítkové uspořádání, které zatížení rozděluje a snižuje ohyb jednotlivých vodítek. Iterativní proces dimenzování vyvažuje požadavky na průhyb proti omezením týkajícím se nákladů a rozměrů celého zařízení.

Zohlednění dynamického výkonu a přirozené frekvence

Dynamické výkonové charakteristiky se stávají kritickými parametry pro dimenzování v aplikacích vyšších rychlostí, kde musí lineární vodící lišty zajišťovat rychlé zrychlení, vysoké rychlosti posuvu a přesnou polohovou kontrolu během pohybu. Vlastní kmitočet pohyblivé sestavy určuje náchylnost systému ke kmitům a zesílení vibrací. Pokud se provozní kmitočty způsobené pulzacemi motoru, kmitočty překulování kuliček nebo vnější rušení shodují se se strukturálními vlastními kmitočty, vznikají ničivé vibrace, které snižují přesnost polohování, zvyšují míru opotřebení a mohou vést až k úplnému selhání systému. Lineární vodící lišty s vyšší tuhostí zvyšují vlastní kmitočet pohyblivé sestavy, čímž vytvářejí větší rozdíl mezi provozními kmitočty a rezonančními módy. Dynamická tuhost, která zahrnuje účinky deformace stykových ploch valivých prvků při střídavém zatížení, ovlivňuje, jak efektivně systém tlumí vibrace a udržuje stabilní pohyb.

Dimenzování lineárních vodítek pro dynamické aplikace vyžaduje analýzu hmotnosti pohyblivé sestavy, účinné tuhosti podporovacího systému a předpokládaného rozsahu provozních kmitočtů. První vlastní kmitočet jednoosého systému se přibližně rovná druhé odmocnině poměru tuhosti systému a účinné hmotnosti. Aplikace, které vyžadují provoz v blízkosti tohoto vlastního kmitočtu nebo nad ním, potřebují výrazně větší a tužší lineární vodítka, aby byly rezonanční módy posunuty daleko nad pracovní rozsah kmitočtů. Vysokorychlostní obráběcí centra obvykle pracují s vlastními kmitočty nad sto hertzů, což vyžaduje velká, silně předepnutá lineární vodítka na extrémně tuhých nosných konstrukcích. Schopnost zrychlovat závisí také na rozměru vodítek, protože větší lineární vodítka poskytují vyšší nosnost, aby zvládla setrvačné síly vznikající při rychlých změnách rychlosti. Pokud vaše aplikace vyžaduje vysoké rychlosti přesahující sto metrů za minutu nebo zrychlení nad jednu gravitační sílu (1 G), musí být výběr rozměru vodítek ověřen tak, aby dynamické únosnosti, momentové kapacity a tuhostní charakteristiky zajišťovaly stabilní vysokovýkonnostní pohyb bez nadměrného kmitání nebo chyb polohy.

Výběr vhodné délky a konfigurace kolejnice

Určení požadované vzdálenosti posuvu a délky kolejnice

Požadovaná vzdálenost posuvu přímo ovlivňuje výběr délky lineární vodící kolejnice, avšak tento vztah je složitější než pouhé shodování délky kolejnice s požadovanou zdvihovou dráhou. Skutečná délka kolejnice musí umožnit celou zdvihovou dráhu plus délku alespoň jednoho jezdce, aby byla po celou dobu posuvu zajištěna dostatečná nosnost. Když jezdec dosáhne konce své dráhy pohybu, musí zůstat na kolejnici plně podepřen tak, aby byly zapojeny dostatečné počet válečků či kuliček pro bezpečné přenos zatížení. Výrobci stanovují minimální doporučenou délku kolejnice vzhledem ke rozměrům jezdce, aby bylo zajištěno správné rozložení zatížení. Nedostatečná délka kolejnice nad rámec požadované zdvihové dráhy vede k nestabilním podmínkám na konci dráhy pohybu, kdy jezdec může být náchylný k překlopení nebo k okrajovému zatížení, což urychluje opotřebení a snižuje přesnost.

Výpočet správné délky kolejnice začíná stanovením požadované čisté dráhy pohybu pro vaši aplikaci. K získání minimální podporované délky kolejnice přičtěte délku jezdce. Zahrňte také dodatečnou délku pro montážní okraje na každém konci, kde jsou kolejnice upevněny spojovacími prvky tak, aby nedocházelo k interferenci s pohybem jezdce. Zohledněte veškerou nadměrnou dráhu nebo zóny nárazu potřebné pro koncové spínače, mechanické zarážky nebo pohyby pro obnovení provozu po chybě. Pokud jsou lineární vedení upevněna na konstrukcích s koeficientem tepelné roztažnosti odlišným od materiálu kolejnice, zajistěte na jednom konci mezery pro tepelnou roztažnost, aby nedošlo k zaklinění nebo ztrátě předpětí způsobené rozdílem v tepelné roztažnosti. Velmi dlouhé kolejnice přesahující standardní výrobní délky vyžadují spojení několika úseků kolejnic pomocí přesných postupů zarovnání, avšak taková spojení mohou způsobit potenciální poruchy přesnosti. Alternativní přístup spočívá v použití několika kratších paralelních kolejnic se vhodně dimenzovanými jezdci, které zajišťují nepřerušovanou podporu po celé délce rozšířeného pracovního rozsahu. Správný výběr délky zajišťuje hladký provoz po celé pracovní dráze a zároveň minimalizuje náklady na materiál i požadavky na montážní prostor.

Výběr mezi jednou kolejnicí a dvěma paralelními kolejnicemi

Rozhodnutí mezi uspořádáním s jednou kolejnicí a uspořádáním se dvěma paralelními kolejnicemi výrazně ovlivňuje rozměry vedení lineárních kolejnic a výkon celého systému. Uspořádání s jednou kolejnicí nabízí jednoduchost, nižší náklady, kompaktní rozměry a snazší zarovnání při montáži. Jedna kolejnice však musí samostatně odolávat všem působícím zatížením i momentům, což vyžaduje větší rozměry kolejnice, aby byla dosažena dostatečná nosná kapacita a odolnost vůči momentům. V aplikacích s významnými momenty kývání, širokými pohyblivými platformami nebo vysokými převracovacími silami často nelze dosáhnout uspokojivého výkonu pomocí systémů s jednou kolejnicí, a to bez ohledu na její rozměr. Uspořádání se dvěma kolejnicemi využívá dvou paralelních lineárních vedení, která společně podporují pohyblivou platformu; tím se efektivně zdvojnásobí radiální nosná kapacita a výrazně se zvýší odolnost vůči momentovým zatížením díky rameni momentu mezi střednicemi obou kolejnic.

Dvou kolejnicové systémy umožňují použít menší jednotlivé lineární vodící kolejnice, aby byla dosažena ekvivalentní nebo lepší nosná kapacita ve srovnání s alternativami s jednou velkou kolejnicí. Radiální zatížení je mezi paralelními kolejnicemi rozděleno, zatímco boční vzdálenost mezi nimi zajišťuje vysokou odolnost vůči momentům, zejména v případě momentů naklánění (pitch) a překlopení (roll). Tato konfigurace poskytuje vynikající stabilitu pro široké mostové konstrukce, těžké stoly obráběcích strojů a aplikace, u nichž se těžiště zátěže nachází daleko od montážní plochy. Hlavními výzvami dvou kolejnicových systémů jsou udržení přesné paralelní polohy kolejnic během instalace a řízení rozdílů v tepelné roztažnosti, které mohou způsobit zablokování nebo nerovnoměrné rozdělení zatížení. Montážní plochy kolejnic musí být opracovány s přísnými tolerancemi rovnoběžnosti, obvykle do dvaceti mikrometrů na celé délce kolejnice, aby nedošlo ke ztrátě předepnutí na jedné kolejnici a k přetížení druhé. I přes vyšší složitost instalace často představují dvou kolejnicové konfigurace jediné proveditelné řešení pro aplikace s extrémním momentovým zatížením nebo tam, kde by požadovaná velikost jediné kolejnice byla nepřiměřeně velká a nákladná.

Hodnocení různých uspořádání jezdů

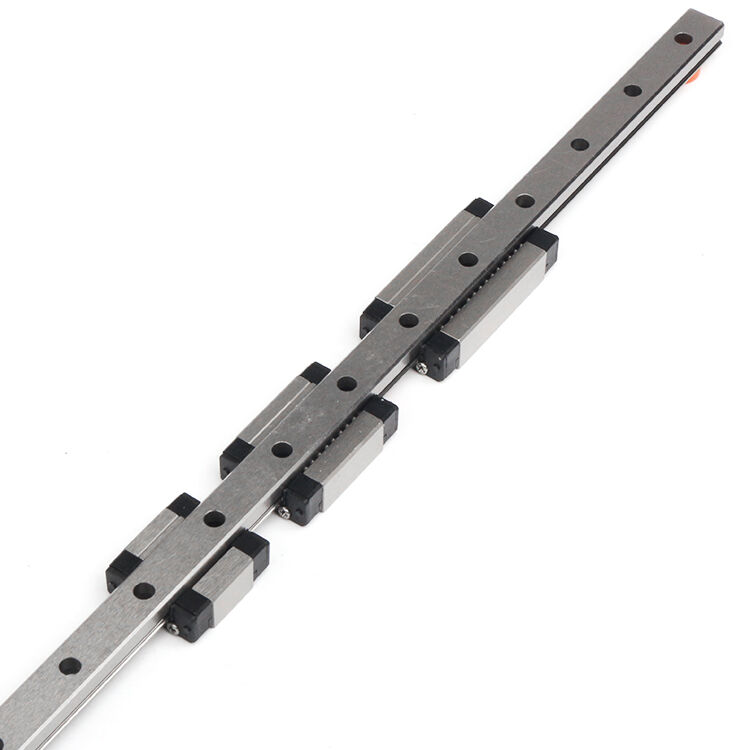

Použití více jezdů na jednom profilu nebo na paralelních profilech zvyšuje nosnou kapacitu, zlepšuje tuhost a zajišťuje lepší rozložení zatížení u aplikací, které vyžadují podporu dlouhých nebo těžkých plošin. Dva jezdy na jednom profilu přibližně zdvojnásobují radiální nosnou kapacitu a zároveň výrazně zvyšují odolnost proti momentům naklánění (pitch) díky větší vzdálenosti mezi středy jezdů. Toto uspořádání je vhodné pro aplikace, kde délka plošiny přesahuje dvojnásobek délky jednoho jezdu nebo kde se zatížení soustředí ve více bodech podél osy pohybu. Čtyřjezdové systémy s dvěma jezdy na každém z dvou paralelních profilů vytvářejí vysoce stabilní plošiny schopné nést velmi těžká zatížení s vynikající odolností proti momentům ve všech směrech. Toto uspořádání se běžně vyskytuje u velkých obráběcích strojů, portálových systémů a těžkých zařízení pro manipulaci s materiálem.

Dimenzování lineárních vodítek pro systémy s více jezdci vyžaduje pečlivou analýzu rozložení zatížení. Podíl zatížení mezi jednotlivými jezdci závisí na tuhosti platformy, přesnosti montáže a bodech přiložení zatížení. Dokonale rovnoměrné rozložení zatížení nastane pouze tehdy, má-li platforma nekonečnou tuhost a jsou-li všechny montážní plochy dokonale zarovnané. Ve skutečných systémech dochází k nerovnoměrnému zatížení, přičemž jezdci nejblíže středu zatížení nesou nadměrnou část celkového zatížení. Konzervativní dimenzování vychází z nejnepříznivějšího scénáře, kdy menší počet jezdců, než je teoreticky možný, nese celé zatížení. Bezpečnostní faktory by měly být u systémů s více jezdci zvýšeny, aby se zohlednila nejistota rozložení zatížení. Výpočet délky vodítka musí zajistit, že všechny jezdce zůstanou po celou dobu pohybu plně podepřené na svých vodítkách; délka vodítka proto musí převyšovat zdvih alespoň o vzdálenost mezi nejvnějšími jezdci plus montážní rezervy. Správné rozestupení jezdců optimalizuje rozložení zatížení s ohledem na pružnost platformy a body koncentrace zatížení, což se obvykle dosahuje pomocí metody konečných prvků aplikované na celý mechanický systém.

Použití bezpečnostních faktorů a výpočtů životnosti

Porozumění standardním bezpečnostním faktorům v průmyslu

Bezpečnostní faktory poskytují nezbytnou návrhovou rezervu, která zohledňuje nejistoty při odhadu zatížení, rozptyl vlastností materiálů, výrobní tolerance, nepředvídatelné provozní podmínky a důsledky poruchy. U lineárních vodítek závisí vhodné bezpečnostní faktory na typu aplikace, předvídatelnosti zatížení, míře provozních zátěží prostředí, přístupnosti pro údržbu a kritičnosti nepřetržitého provozu. Obecně se u průmyslových strojů používají statické bezpečnostní faktory v rozmezí 1,5 až 2,0, což znamená, že základní statické zatížení vybraného vodítka by mělo být 1,5 až 2krát vyšší než vypočtené ekvivalentní statické zatížení. Náročnější aplikace, jako jsou například lékařské přístroje, letecké a kosmické systémy nebo provozy, u nichž má porucha bezpečnostní dopady, vyžadují bezpečnostní faktory v rozmezí 2,5 až 4,0 nebo vyšší. Výpočty dynamického zatížení rovněž využívají bezpečnostní faktory, avšak ty se často projevují ve formě stanovených požadavků na životnost za provozu, nikoli jako explicitní násobky základního dynamického zatížení.

Výběr vhodných bezpečnostních faktorů vyžaduje upřímné posouzení provozního prostředí vaší aplikace a jistoty znalostí o zatížení. Aplikace s dobře charakterizovaným chováním, přesně změřenými zatíženími, kontrolovanými provozními podmínkami, pravidelnou údržbou a snadno nahraditelnými lineárními vedeními mohou ospravedlnit nižší bezpečnostní faktory blízko minimálních doporučených hodnot. Naopak aplikace s nejistými zatíženími, znečištěným prostředím, omezeným přístupem pro údržbu, prodlouženými provozními hodinami nebo aplikace, u nichž výpadky způsobují významné náklady, vyžadují vyšší bezpečnostní faktory. Nárazová zatížení, rázové síly a expozice vibracím vyžadují zvýšené bezpečnostní rezervy nad rámec výpočtů ustáleného zatížení. Kumulativní účinek více nejistot podporuje použití násobných bezpečnostních faktorů, kdy každá z nejistot zatížení, závažnosti prostředí a důsledků poruchy přispívá nezávisle k požadované bezpečnostní rezervě. Konzervativní inženýrská praxe upřednostňuje vyšší bezpečnostní faktory při počátečních iteracích rozměrování, přičemž jejich snížení je povoleno pouze tehdy, když podrobná analýza, zkoušky nebo rozsáhlé zkušenosti s podobnými aplikacemi odůvodňují sníženou bezpečnostní rezervu.

Výpočet požadované provozní životnosti a životnosti podle výpočtu

Požadavky na provozní životnost zásadně ovlivňují rozhodování o rozměrování lineárních vodítek pro aplikace s nepřetržitým nebo častým pohybem. Očekávaná provozní životnost závisí na denních vzorcích používání, celkovém počtu provozních hodin za rok a požadovaném počtu let provozu před výměnou. Systém manipulace s materiálem, který pracuje šestnáct hodin denně po dobu deseti let, nahromadí přibližně padesát tisíc provozních hodin. Pokud dosáhne průměrná rychlost během provozu šedesáti metrů za minutu, celková ujetá vzdálenost přesáhne sto padesát milionů metrů. Tato extrémní kumulativní ujetá vzdálenost vyžaduje, aby byla lineární vodítka dimenzována s dynamickými nosnostmi výrazně vyššími než skutečné působící zatížení, aby bylo dosaženo dostatečné životnosti podle výpočtu, která splňuje nebo překračuje požadovanou provozní životnost.

Základní rovnice životnosti vychází z vztahu mezi dynamickou únosností a působícím zatížením prostřednictvím exponenciální funkce, kde se životnost výrazně zvyšuje s rostoucím rozměrem kolejnice vzhledem k velikosti zatížení. U kuličkových lineárních vedení je hodnotová životnost v kilometrech rovná třetí mocnině poměru mezi základní dynamickou únosností a ekvivalentním dynamickým zatížením, vynásobené padesáti kilometry. U válečkových vedení se místo exponentu 3,0 používá exponent 3,33, čímž se pro stejné poměry zatížení dosahuje mírně delší životnosti. Převod hodnotové životnosti z jednotek vzdálenosti na jednotky času vyžaduje znalost provozní rychlosti a pracovního cyklu. Většina aplikací by měla zaměřit životnost na alespoň pětinásobek až desetinásobek požadované provozní životnosti, aby bylo možné zohlednit odchylky skutečných provozních podmínek, potenciální přetížení a postupné snižování účinnosti mazání v průběhu času. Pokud vypočtená hodnotová životnost nesplňuje požadavky, řešením je výběr větších lineárních vedení s vyšší dynamickou únosností, snížení provozního zatížení (pokud je to možné), snížení provozní rychlosti nebo použití více paralelních kolejnicových systémů, které si zatížení rozdělují a tím prodlužují celkovou provozní životnost.

Zahrnutí vlivu předpětí na kapacitu a životnost

Předpětí představuje řízenou elastickou deformaci, která je záměrně zavedena mezi valivými prvkami a dráhami ve vedeních lineárních kolejnic za účelem eliminace vnitřního volného chodu a zvýšení tuhosti systému. U lehkých předpětí je udržována minimální kontaktní síla valivých prvků, čímž se zachovává maximální dynamická nosná kapacita a nejdelší možná provozní životnost. Střední třídy předpětí poskytují vyvážený výkon s mírně zvýšenou tuhostí, avšak za určitou újmu na nosné kapacitě a životnosti. Těžké předpětí maximalizuje tuhost pro precizní aplikace, avšak výrazně snižuje jak statickou, tak dynamickou nosnou kapacitu a zároveň zvyšuje tření a tvorbu tepla. Úroveň předpětí zvolená při počáteční specifikaci kolejnice má přímý vliv na použité hodnoty nosné kapacity, které se využívají při výpočtu rozměrů.

Výběr lineárních vodítek vhodné velikosti s předpínáním vyžaduje pochopení kompromisů mezi tuhostí, nosností a životností pro konkrétní požadavky vaší aplikace. Aplikace vyžadující precizní obrábění a měření kladou důraz na tuhost, a proto je ospravedlnitelné použít silné předpínání, i když to vede ke snížení udávané nosnosti a zkrácení životnosti ložisek. Tyto aplikace obvykle pracují za podmínek nižších skutečných zatížení, kdy snížená nosnost zůstává stále dostatečná, zatímco uživatel těží z vyšší tuhosti a lepší polohové přesnosti. V aplikacích pro těžké manipulační úkoly a průmyslové stroje se často používá mírné nebo střední předpínání, aby se maximalizovala nosná kapacita, a přijímá se určité snížení tuhosti. Při výpočtu rozměrů musí být při porovnávání vypočtených zatížení s udávanými kapacitami použity hodnoty nosnosti odpovídající vybrané třídě předpínání. Převod mezi třídami předpínání po počátečním výpočtu rozměrů zneplatňuje ověření zatížení a může vést k předčasnému poškození, pokud se přechází z mírného na silné předpínání bez odpovídajícího zvětšení rozměru vodítka, které by kompenzovalo sníženou nosnost.

Ověření výběru prostřednictvím analýzy aplikace

Ověření všech hodnot zatížení a bezpečnostních rezerv kapacity

Po předběžných výpočtech rozměrů, které naznačují vhodnou velikost lineárního vodícího profilu, probíhá komplexní ověření, jehož cílem je potvrdit, že jsou splněny všechny požadované provozní kritéria s dostatečnými bezpečnostními rezervami. Proces ověření systematicky potvrzuje, že ekvivalentní statické zatížení zůstává pod povolenou mezí s příslušným bezpečnostním faktorem, ekvivalentní dynamické zatížení poskytuje přijatelnou životnost podle hodnocení, všechny složky momentového zatížení zůstávají v rámci povolených mezí, tuhost systému vyhovuje požadavkům na průhyb a dynamické vlastnosti umožňují požadované provozní rychlosti a zrychlení. Toto ověření na základě více kritérií předchází běžné chybě, kdy je optimalizován pouze jeden parametr, avšak neúmyslně jsou porušeny limity jiných provozních charakteristik.

Kontrolní seznam pro ověření by měl uvádět výčet všech podmínek zatížení, které vznikají během provozního cyklu aplikace. Maximální zatížení vznikající při nouzovém zastavení nebo poruchových stavech často určují rozměry vedení, i když trvají jen krátce. Trvalé zatížení během normálního provozu určuje životnost vzhledem k únavě materiálu. Počáteční zatížení při vysokém statickém tření může dočasně překročit zatížení při chodu. Pro každý případ zatížení je nutné samostatně vypočítat ekvivalentní zatížení a porovnat jej s příslušnými kritérii hodnocení. Momentová zatížení vyžadují při ověření zvláštní pozornost, protože často určují minimální přijatelnou velikost kolejnice, i když zdánlivě postačuje nosnost v radiálním směru. Znázornění provozního bodu v kombinovaných diagramech zatížení poskytovaných výrobcem rychle odhalí, zda zůstává vaše aplikace v rámci bezpečného provozního rozsahu. Pokud jakékoli kritérium ukazuje nedostatečnou rezervu, řešením je výběr většího rozměru lineární kolejnice a opakování celého procesu ověření, dokud nebudou současně splněny všechny požadavky.

Zohlednění environmentálních a provozních podmínek

Provozní prostředí výrazně ovlivňuje výkon a životnost lineárních vodítek, což vyžaduje úpravu rozměrů nad rámec čistě zatížení založených výpočtů pro náročné podmínky. Kontaminace prachem, kovovými třískami, postřikem chladicí kapaliny nebo technologickými chemikáliemi urychluje opotřebení a může způsobit předčasný poruchu i v případě, že zatížení zůstávají v rámci jmenovitých hodnot. Uzavřené nebo chráněné jezdce poskytují určitou ochranu, avšak snižují dynamické nosné schopnosti ve srovnání s otevřenými konstrukcemi kvůli tření ucpávek a sníženému počtu valivých prvků. V aplikacích v abrazivním nebo korozivním prostředí může být nutné použít větší rozměry lineárních vodítek, aby se kompenzovalo zrychlené opotřebení, nebo vybrat speciální materiály a povlaky, které zachovávají výkon i při expozici agresivním kontaminantům.

Extrémy teplot ovlivňují výkon lineárních vodítek více způsoby. Vysoké teploty snižují tvrdost materiálu, degradují viskozitu a účinnost maziva a způsobují tepelnou roztažnost, která může změnit předpínání nebo způsobit zaseknutí u omezených upevnění. Kryogenní podmínky způsobují křehnutí těsnění, zvyšují viskozitu maziv a snižují tažnost materiálu. Teplotní koeficient úpravy rozměrů se liší podle výrobce a konstrukce vodítka, obecně však vyžaduje větší rozměry vodítek při provozních teplotách mimo standardní rozsah od nuly do osmdesáti stupňů Celsia. Vibrace způsobené sousedními stroji nebo provozními silami vyvolávají cyklické zatížení, které snižuje únavovou životnost ve srovnání s aplikacemi s hladkým pohybem. Provoz vysokou rychlostí generuje odstředivé síly na valivé prvky a může vyvolat rezonance, které snižují přesnost. Správné dimenzování pro náročné prostředí zahrnuje snižovací faktory, které efektivně snižují použitelnou nosnou kapacitu nebo požadovanou životnost, a proto je nutné vybrat větší lineární vodítka, než by bylo postačující za ideálních laboratorních podmínek.

Provádění finálních integračních kontrol na úrovni celého systému

Finální ověření rozměrů přesahuje specifikace jednotlivých lineárních vodítek a slouží k potvrzení úspěšné integrace do kompletního mechanického systému. Rovinnost a rovnoběžnost montážních povrchů musí odpovídat specifikacím výrobce, což obvykle vyžaduje přesné broušení nebo frézování montážních plošek pro vodítka. Specifikace upevňovacích prvků, utahovací momenty a pořadí utahování ovlivňují dosaženou rovnoměrnost předpnutí a rovnost vodítek po instalaci. Nosná konstrukce musí poskytovat dostatečnou tuhost, aby zabránila průhybu nebo zkroucení vodítek za provozních zatížení. Správa tepla zajistí, že teplo vznikající třením nebo z vnějších zdrojů nezpůsobí problémy s roztažností ani neurychlí degradaci maziva.

Kontroly na úrovni systému ověřují, že délky kolejnic odpovídají požadovanému posuvu plus dostatečnému přejezdu pro koncové spínače a mechanická zarážka. Vzdálenost jezdce v systémech s více jezdci optimalizuje rozložení zatížení a zároveň zabrání interferenci s prvky pracovní plošiny nebo vnějšími komponenty. Systémy pro správu kabelů nesmí vyvolávat významné síly tření, které by zvyšovaly zatížení lineárních vodítek. Lubrikační systémy zajišťují dostatečné množství maziva v příslušných intervalech na základě provozní rychlosti, režimu provozu a expozice prostředí. Postupy zarovnání během instalace dosahují požadované rovnoběžnosti mezi kolejnicemi v systémech se dvěma kolejnicemi, což se obvykle provádí pomocí precizního nástrojového vybavení nebo pečlivým měřením pomocí ručičkových indikátorů či laserových systémů pro zarovnání. Ochranné systémy, jako jsou blanové kryty, teleskopické kryty nebo stírací těsnění, brání vnikání kontaminantů, aniž by způsobily nadměrné tření nebo omezení pohybu kolejnic. Komplexní ověření systému potvrzuje, že správně dimenzovaná lineární vodítka poskytnou očekávaný výkon a životnost, pokud jsou integrována do kompletní strojní sestavy provozované za skutečných výrobních podmínek.

Často kladené otázky

Jak zjistím, zda můj lineární vodítkový profil potřebuje vyšší třídu předpětí?

Vyšší třídy předpětí jsou nutné, pokud vaše aplikace vyžaduje výjimečnou polohovou přesnost, minimální průhyb za proměnného zatížení nebo stabilní provoz při vysokých rychlostech bez vibrací. Pokud váš systém vykazuje polohové chyby přesahující povolenou toleranci, a to i přesto, že má dostatečnou rozlišovací schopnost pohonu a řídicí systém, nebo pokud pozorujete patrný průhyb při zatížení, výměna za vodítko se středním či silným předpětím výrazně zvyšuje tuhost. Vyšší předpětí však snižuje dynamickou nosnost o patnáct až třicet procent a zvyšuje tření, proto je nutné ověřit, zda vaše výpočty zatížení stále splňují požadované hodnoty nosnosti po zohlednění snížené nosnosti spojené se zvýšeným předpětím.

Můžu použít několik menších lineárních vodítkových profilů místo jednoho velkého profilu?

Ano, dvojité nebo vícenásobné paralelní konfigurace kolejnic mohou účinně nahradit jednu velkou kolejnici a zároveň nabídnout výhody v odolnosti proti ohybovému momentu, redundanci systému a rozložení zatížení po široké plošině. Dvě středně velké kolejnice obvykle poskytují vyšší celkovou momentovou únosnost než jedna velká kolejnice díky ramenu ohybového momentu mezi středy kolejnic, přičemž cena jednotlivé kolejnice může být nižší. Klíčovým požadavkem je udržení přesné rovnoběžnosti mezi kolejnicemi během instalace, obvykle v toleranci dvaceti mikrometrů po celé délce, aby se zabránilo nerovnoměrnému rozložení zatížení a předčasnému opotřebení. Tento přístup se zvláště dobře osvědčuje u širokých mostových konstrukcí a těžkých stolů, kde jsou ohybové momenty rozhodujícím faktorem pro dimenzování.

Jaký bezpečnostní koeficient mám použít pro lineární vedení při nepřetržitém provozu?

Pro aplikace s nepřetržitým provozem použijte minimální bezpečnostní faktor statického zatížení v rozmezí 1,5 až 2,0 a zaměřte se na dynamickou životnost ložiska alespoň pětkrát až desetkrát vyšší než požadovaná provozní životnost. Pokud aplikace zahrnuje nepředvídatelné zatížení, extrémní provozní podmínky nebo omezený přístup pro údržbu, zvyšte bezpečnostní faktor statického zatížení na 2,5 nebo 3,0 a zaměřte se na životnost ložiska desetkrát až dvacetkrát vyšší než požadovaná provozní životnost. U kritických aplikací, u nichž selhání představuje bezpečnostní riziko nebo způsobí nákladné výpadky provozu, je ospravedlněno ještě vyšší bezpečnostní rozpětí. Násobitel dynamické životnosti automaticky poskytuje bezpečnostní rezervu, protože exponenciální vztah mezi zatížením a životností znamená, že mírné zvětšení rozměru kolejnice vede k výraznému prodloužení životnosti.

Jak ovlivňuje provozní rychlost výběr rozměru lineárního vedení?

Provozní rychlost ovlivňuje rozměrování prostřednictvím několika mechanizmů, včetně odstředivého zatížení valivých prvků, tvorby tepla způsobené třením a požadavků na dynamickou stabilitu. Rychlosti nad sto metrů za minutu mohou vyžadovat větší lineární vodící lišty, aby byla zachována dostatečná dynamická tuhost a oddělení vlastních kmitočtů od provozních kmitočtů. Provoz při vysokých rychlostech také vyžaduje zohlednění hodnot DN, které představují součin průměru ložiska a otáčkové rychlosti pro vnitřní komponenty klece valivých prvků. Výrobci uvádějí maximální povolené rychlosti pro každou velikost lišty; překročení těchto limitů vede k nedostatečnému vytvoření mazacího filmu a urychlenému opotřebení. Správné rozměrování pro vysokorychlostní provoz ověřuje, že jsou současně splněny jak nosnost, tak rychlostní parametry, přičemž je zajištěno stabilní, bezvibrační pohybové chování.
