Valg af den passende lineær vejledning valg af model er en af de mest afgørende beslutninger i designet af bevægelsessystemer. Som maskiningeniør med over 20 års erfaring inden for præcisionsautomatisering har jeg set utallige applikationer mislykkes – ikke på grund af dårlige styrings- eller drevsystemer, men fordi der blev valgt forkert lineærføring, hvilket førte til tidlig slitage, nedsat nøjagtighed eller endda katastrofalt brud. Valget af lineærføring påvirker direkte ydelse, pålidelighed, omkostninger og vedligeholdelsescykler.

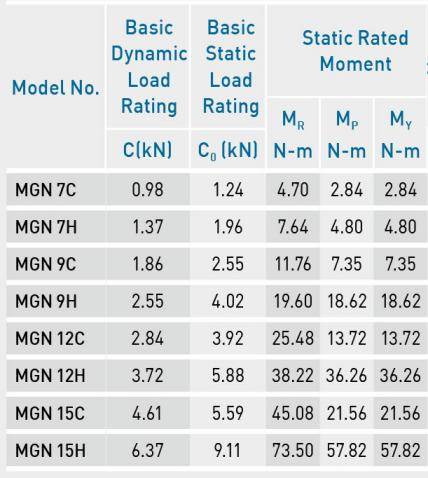

Det første trin ved valg af en lineær guide er at fastlægge lastforholdene. Lineære guider klassificeres ud fra dynamisk lastkapacitet (C) og statisk lastkapacitet (C₀). Dynamisk last henviser til den maksimale belastning, der tillader en nominel levetid på 50 km under cyklisk drift. Statisk last angiver den maksimale kraft, som guiden kan modstå uden varig deformation ved stød eller standstill.

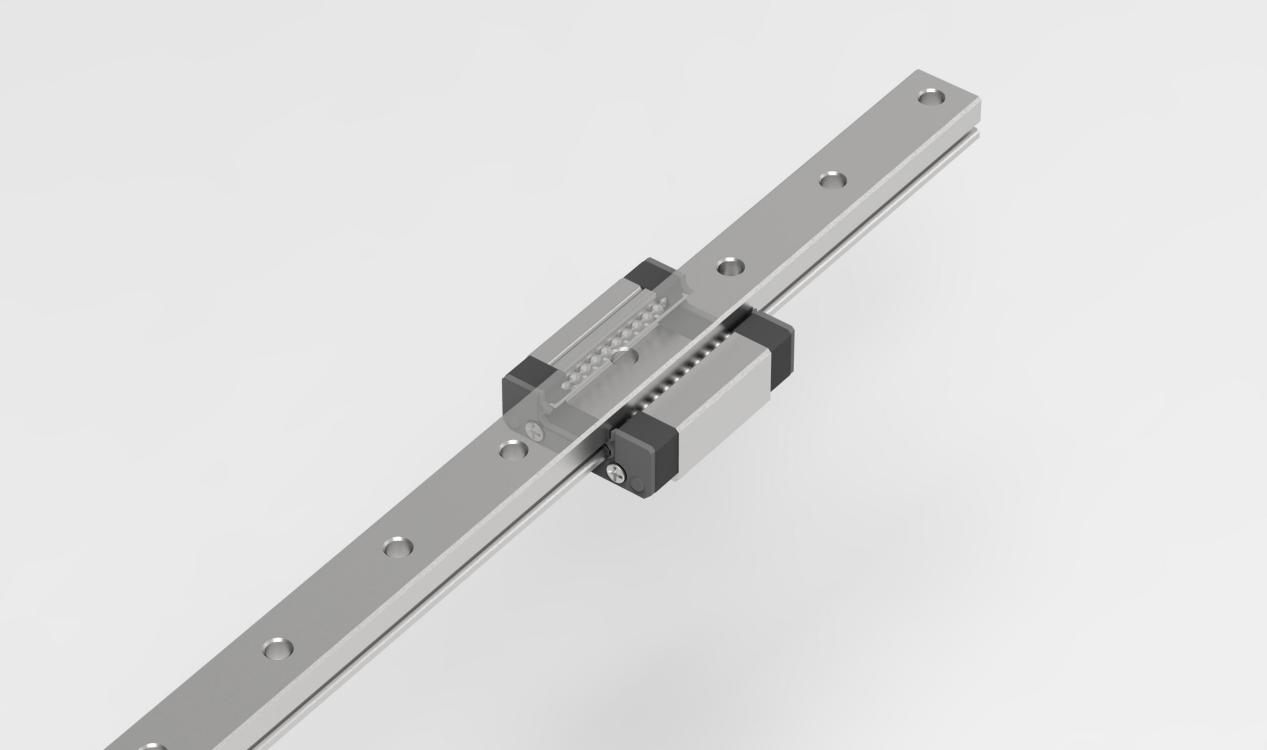

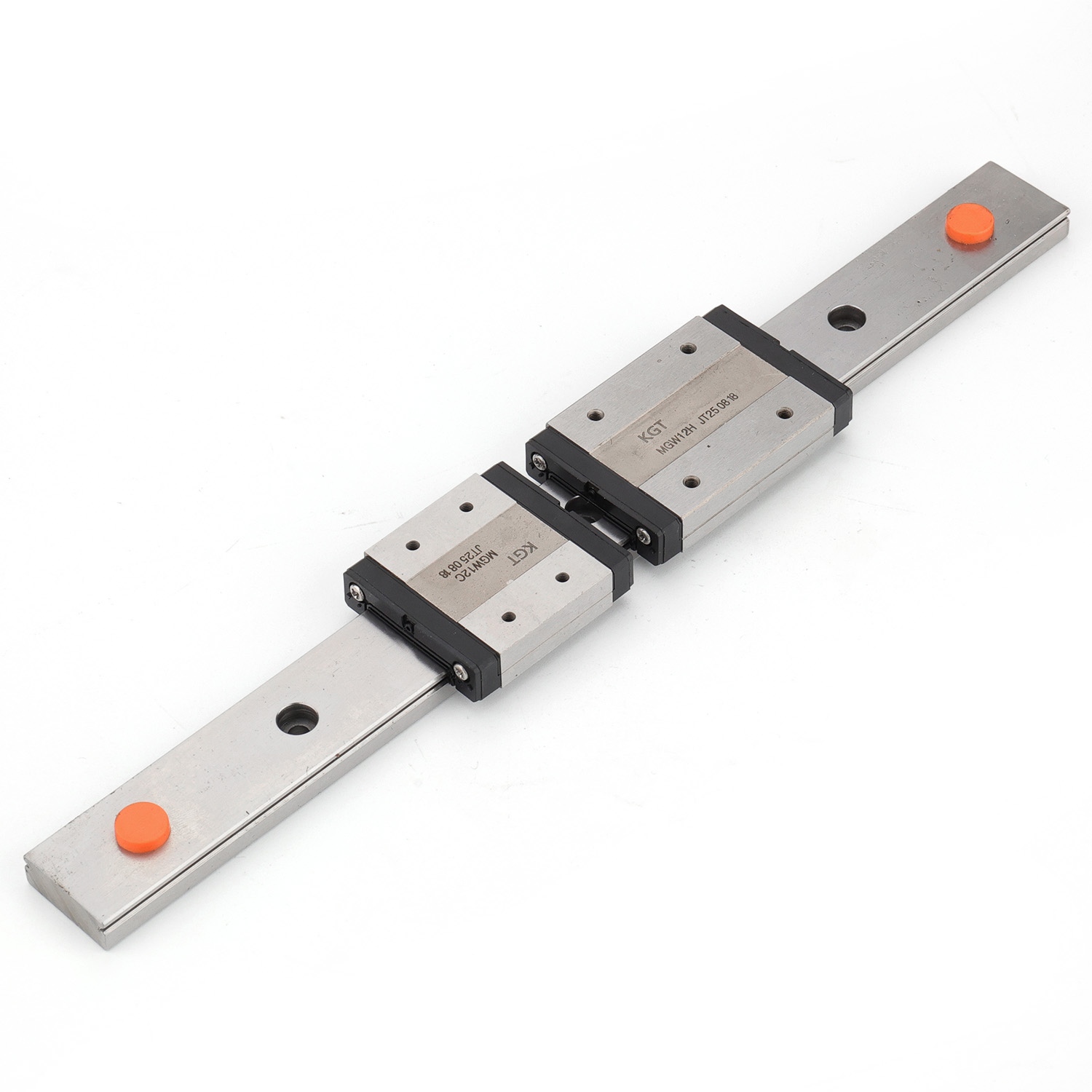

Størrelsen på lineær guide defineres typisk ud fra profilbredden (f.eks. 15 mm, 20 mm, 30 mm osv.), hvilket korrelerer med belastningskapacitet og stivhed. Smalle miniaturguider (f.eks. 15–20 mm bredde) er velegnede til kompakte applikationer såsom pick-and-place-robotter eller små gittersystemer. De har lav friktion takket være cirkulære afgrænsede sporer og er tilgængelige i længder op til 2 meter.
I kontrast, Brede miniaturguider giver højere stivhed ved belastningsmomenter tværs retningen, hvilket gør dem ideelle til applikationer, der kræver både kompakt størrelse og styrke. Til længere slag – op til 4 meter – er sammenhængende skinner standard, hvilket minimerer effekten af samlinger og sikrer jævn bevægelse over lange køreruter.

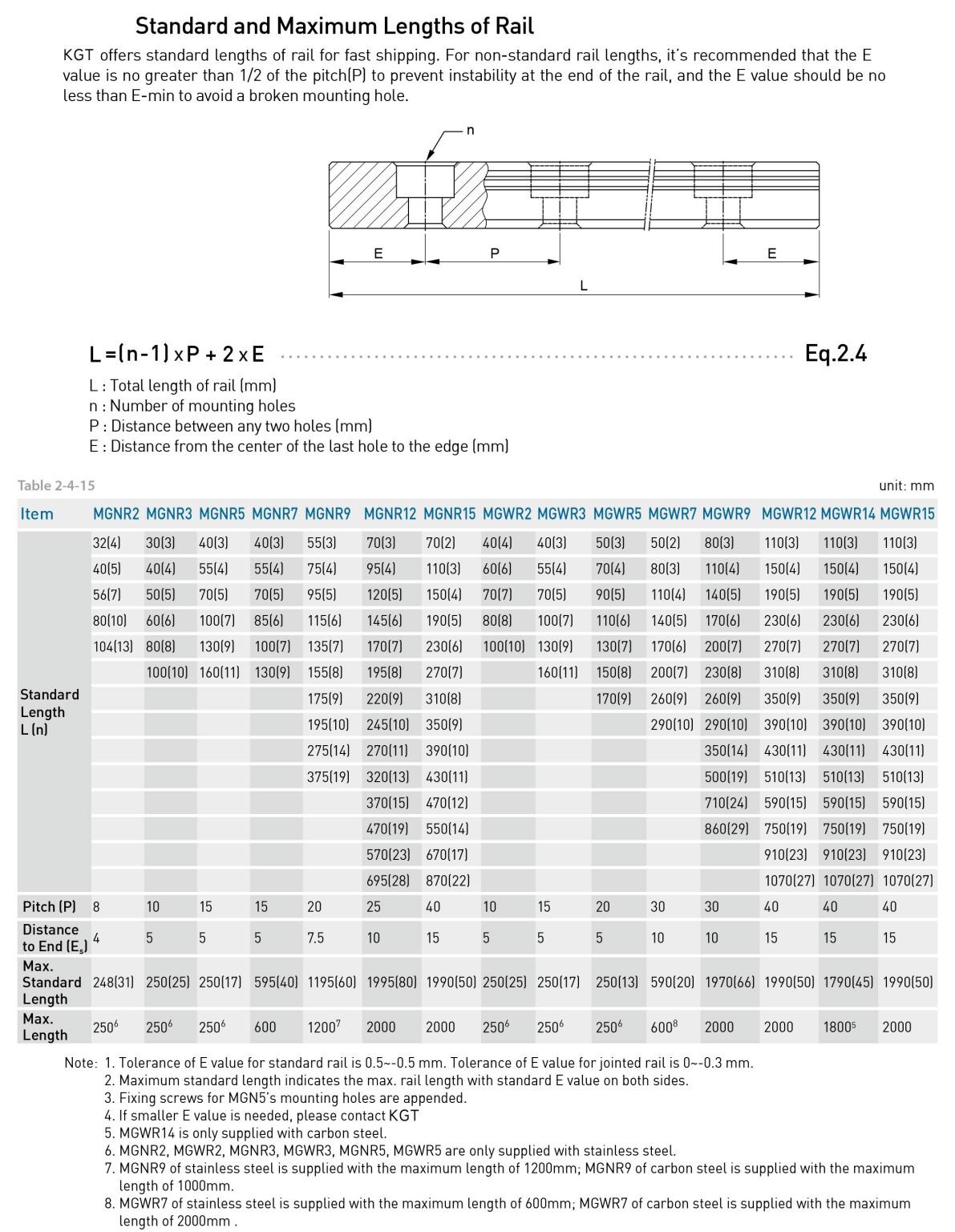

Når slaglængden vælges, skal man overveje, om segmenterede skinner (med samlinger) er acceptable. Selvom segmenterede skinner nedsætter omkostningerne, kan de medføre potentielle justeringsproblemer og støj. Til præcisionsapplikationer foretrækkes sammenhængende skinner eller uendelige skinner (F-skiller) med vilkårlig segmentering.
Applikationer med høj hastighed stiller krav til guider med lav friktion og optimeret design af rulleelementer. MG’s kuglekædeteknologi – hvor rulleelementer er adskilt i individuelle kæder – reducerer vibrationer og støjniveau markant. Dette design sikrer også jævnere bevægelse, lavere driftstemperaturer og længere levetid.
Miljøfaktorer spiller en afgørende rolle ved valg af guiders. Hvis din applikation arbejder i et støvet, fugtigt eller korrosivt miljø, er korrosionsbestandige materialer afgørende. MG tilbyder profilskinner og vogne fremstillet af korrosionsbestandige materialer som standard, herunder rustfrit stål eller belagte varianter som DURALLOY TDCII. Disse belægninger forbedrer holdbarheden i barske miljøer såsom fødevareprocessering, maritime miljøer eller kemikalievejning.
Tætningsmuligheder er ligeledes vigtige. MG leverer forskellige tætningssæt, herunder plastkapsler, messingkapsler, dækslejler eller bælge, for at beskytte mod forurening. Til renrumsanvendelser findes tætsluttede versioner med lav udgassning. Manuelle og pneumatiske spændeelementer forbedrer yderligere fastholdningskraften og stabiliteten i ikke-bevægelsesfaser.

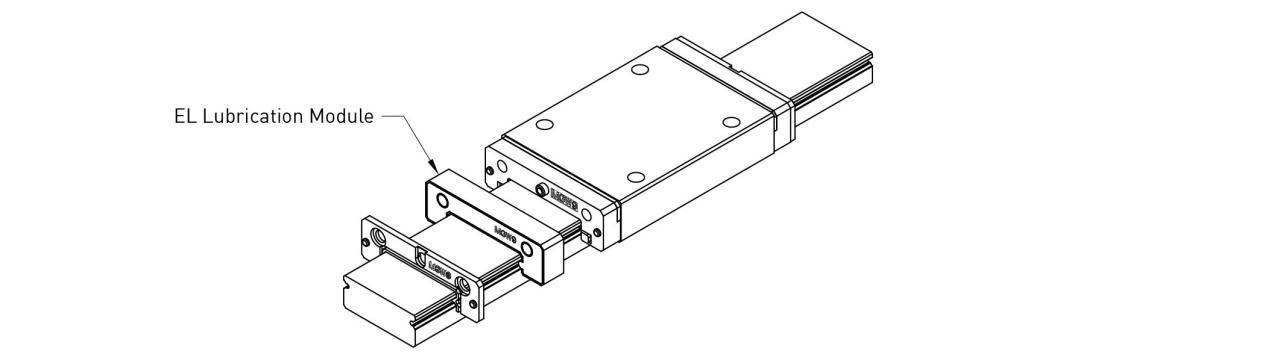

Smøring er en anden nøglefaktor. Der findes højtydende smøremidler tilpasset specifikke driftsbetingelser – såsom høj temperatur, høj belastning eller vakuummiljøer. Nogle modeller understøtter integrerede smøresystemer der sikrer konsekvent oliepåførsel, reducerer nedetid og forlænger komponentlevetiden.
En af styrkerne ved MG linjeføringer er deres tilpasningsevne. Tilbehør som skalakits gør det muligt at individuelt tilpasse slæderne til at opfylde applikationsspecifikke krav. Dette omfatter brugerdefinerede monteringshuller, flanger eller integrationspunkter for sensorer. For OEM'er reducerer denne fleksibilitet design-tiden og forenkler integration.

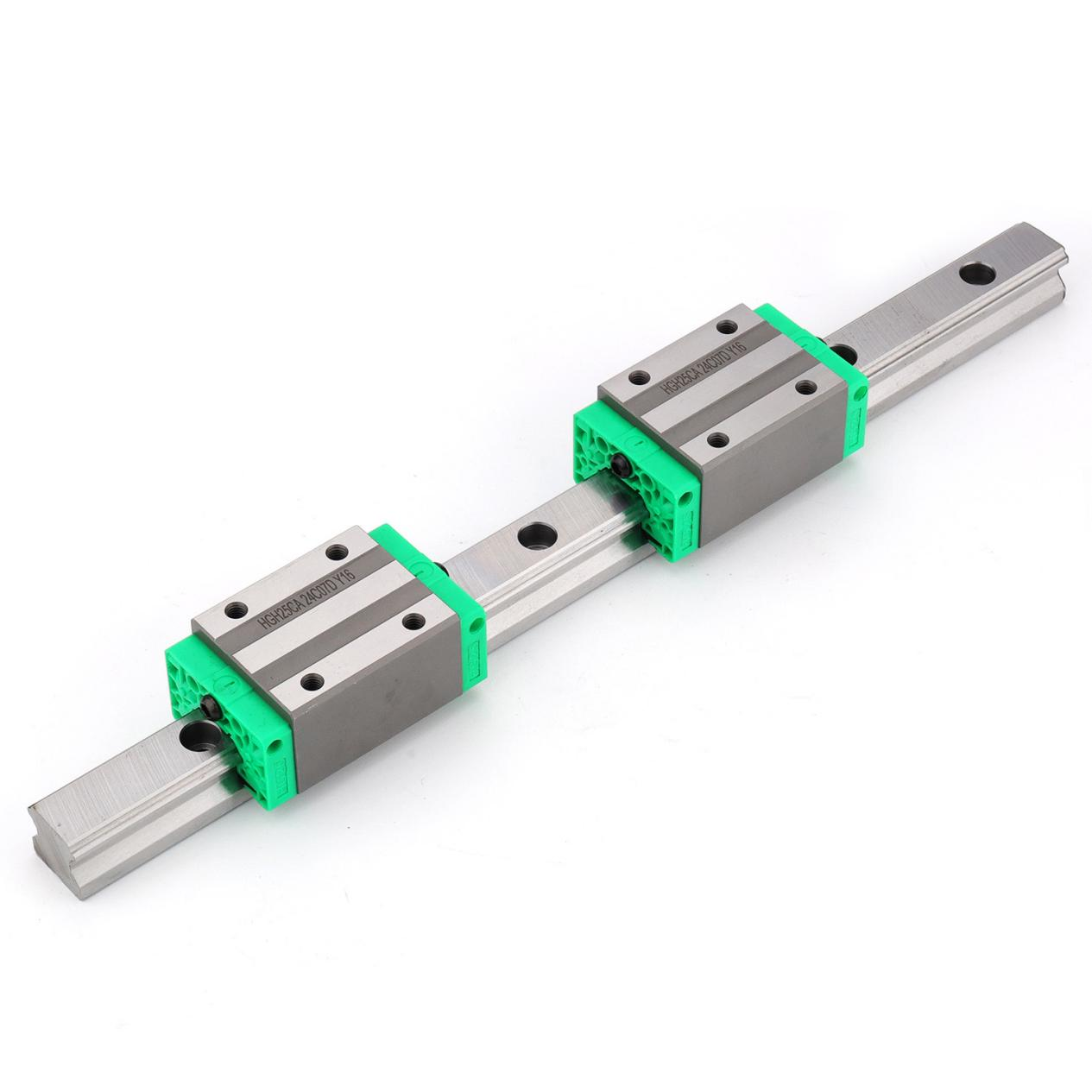

- Standard linjeføringer: Ideelle til almindeligt brug med afbalanceret lastfordeling.

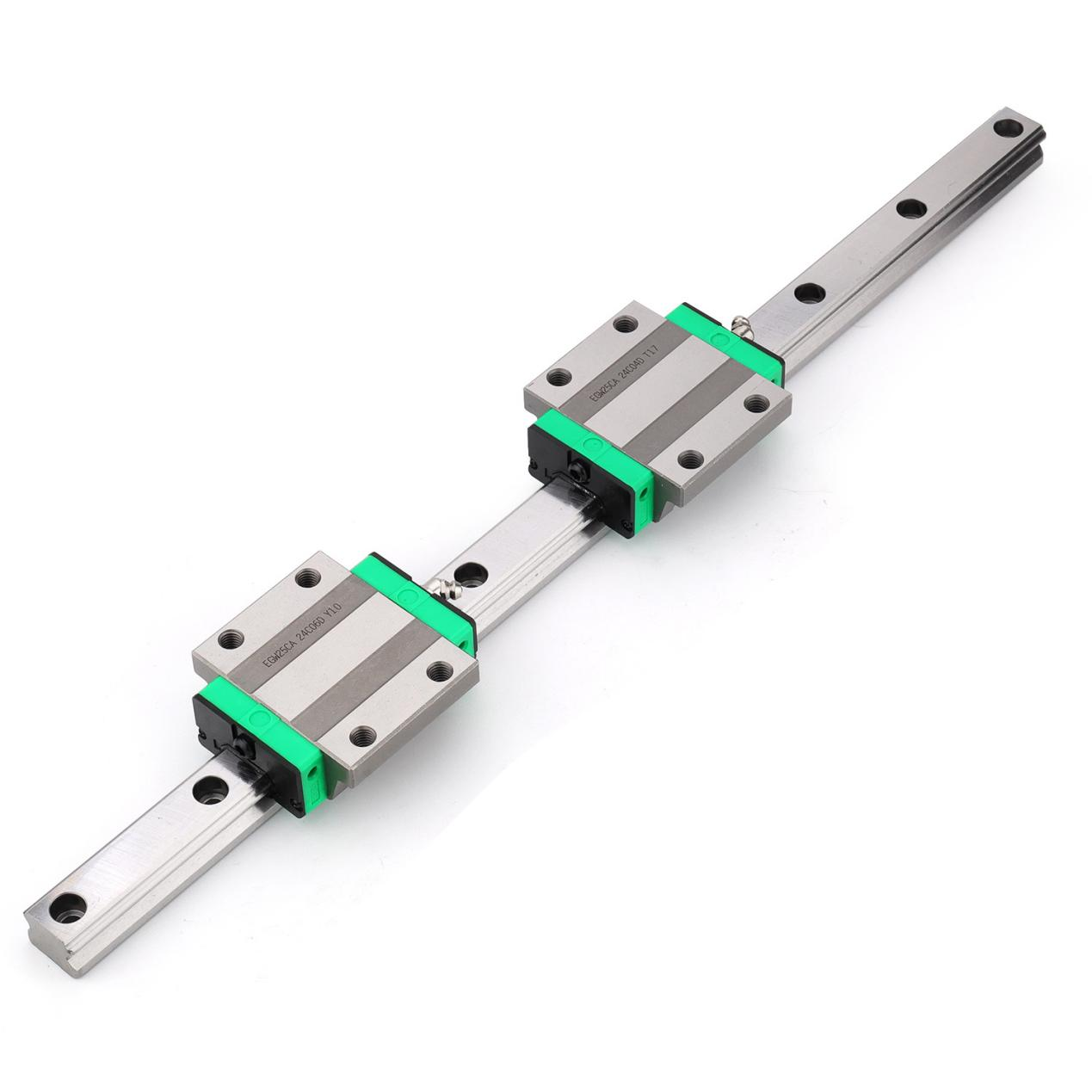

- Brede standard linjeføringer: Bedst egnet til høj belastning og høje momentbelastninger, som i kraftfulde maskincentre.

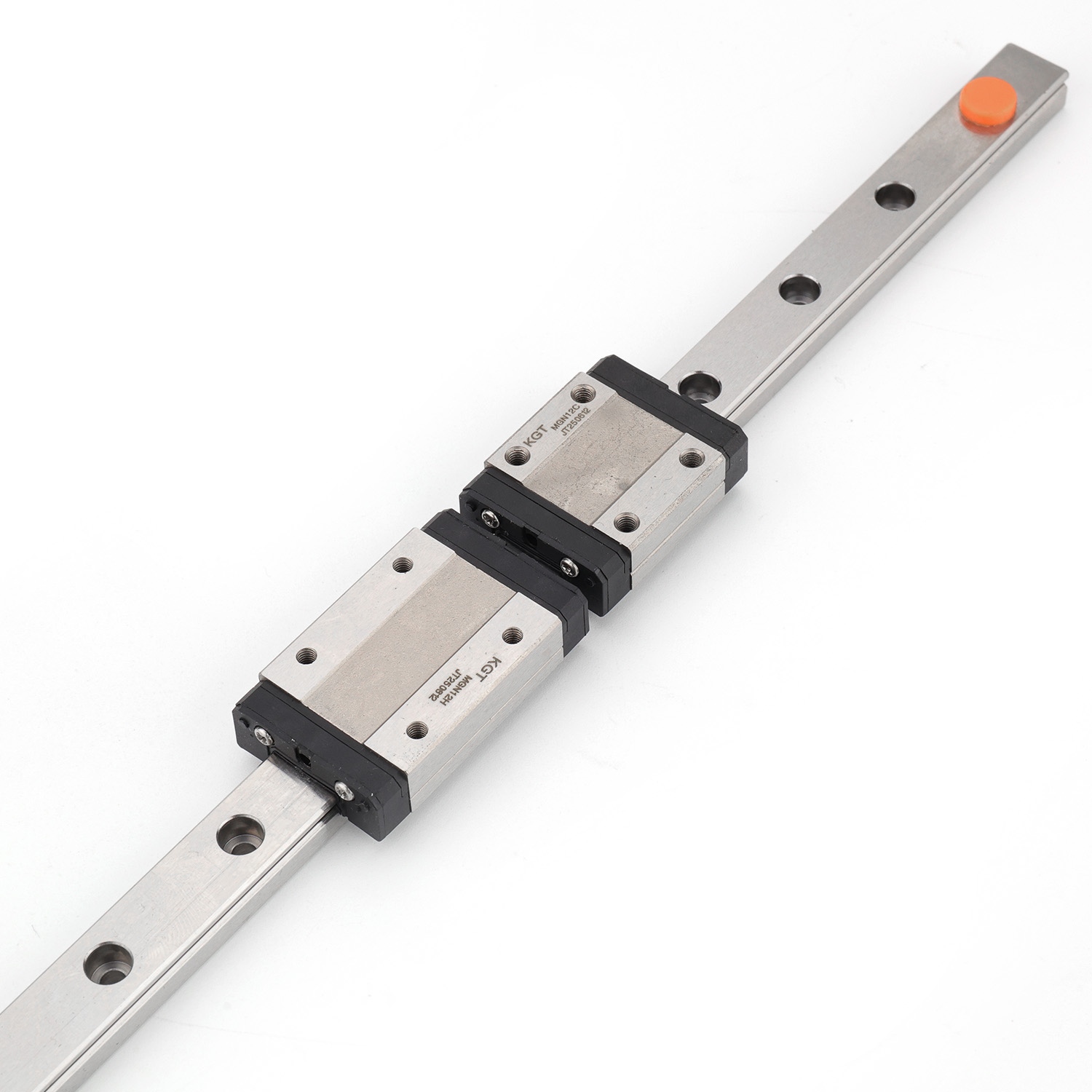

- Smalle miniature guider: Perfekt til designs med begrænsede pladsforhold, såsom laboratorieautomaticering eller mikro-positioneringsstadier.
- Brede miniature guider: Velegnet til kompakte systemer, der kræver høj stivhed, såsom medicinsk udstyr eller inspektionsmaskiner.
MG Lineær Guider, med deres avanceret kuglekædeteknologi, bred vifte af størrelser og robuste tilbehørsvalg, repræsenterer et standard inden for præcisionsbevægelsessystemer. Uanset om man designer en højhastighedspakkelinje eller en følsom kirurgisk robot, sikrer den rigtige lineær guide, at hver eneste millimeter bevægelse er præcis, forudsigelig og pålidelig.
