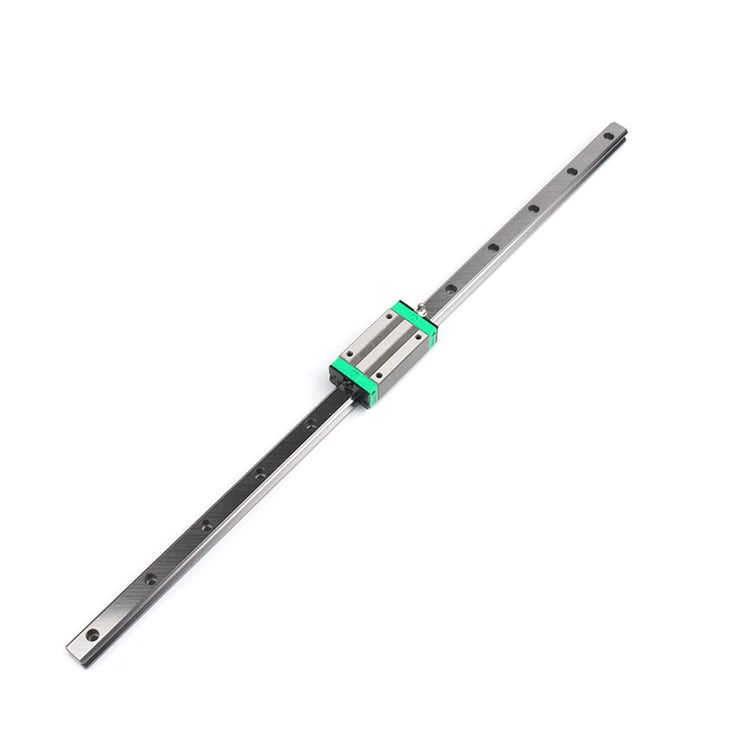

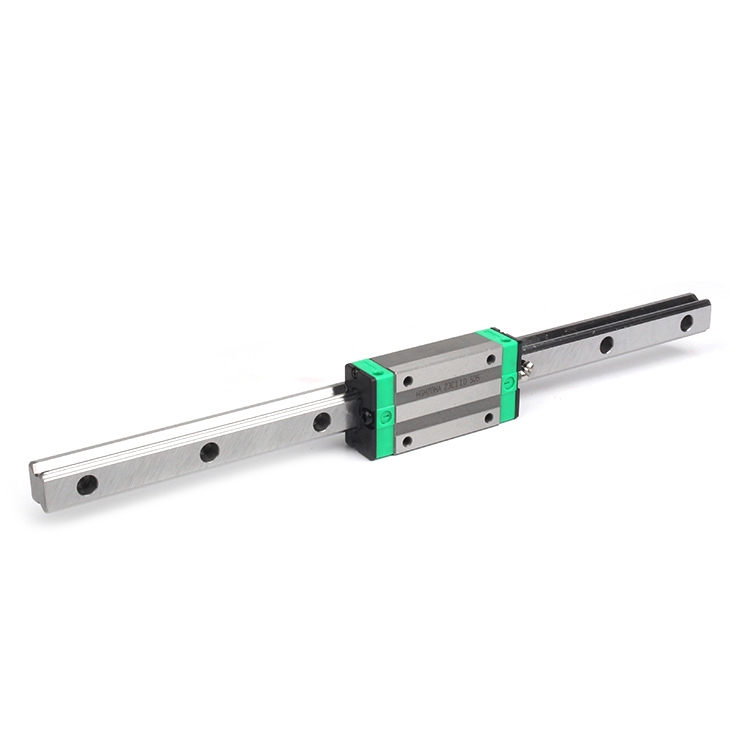

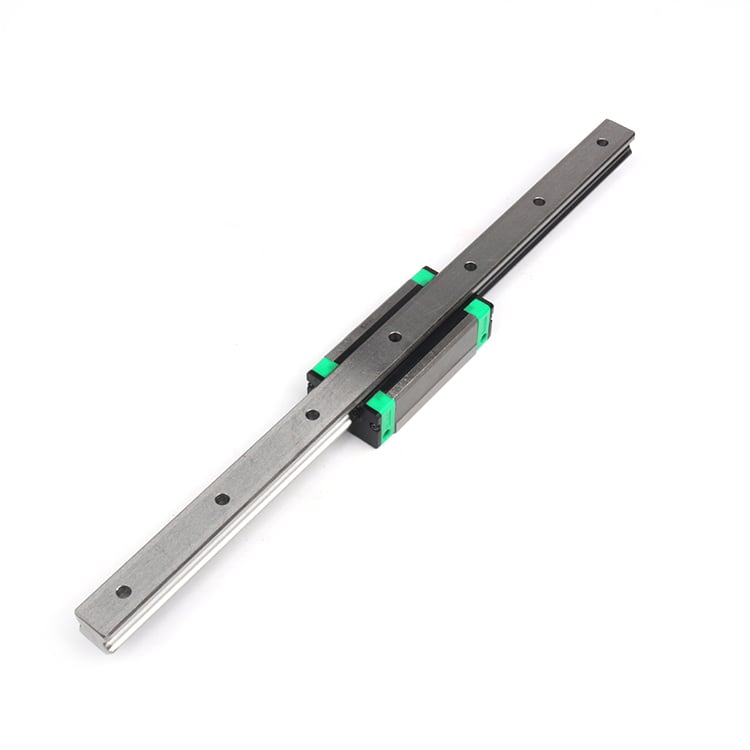

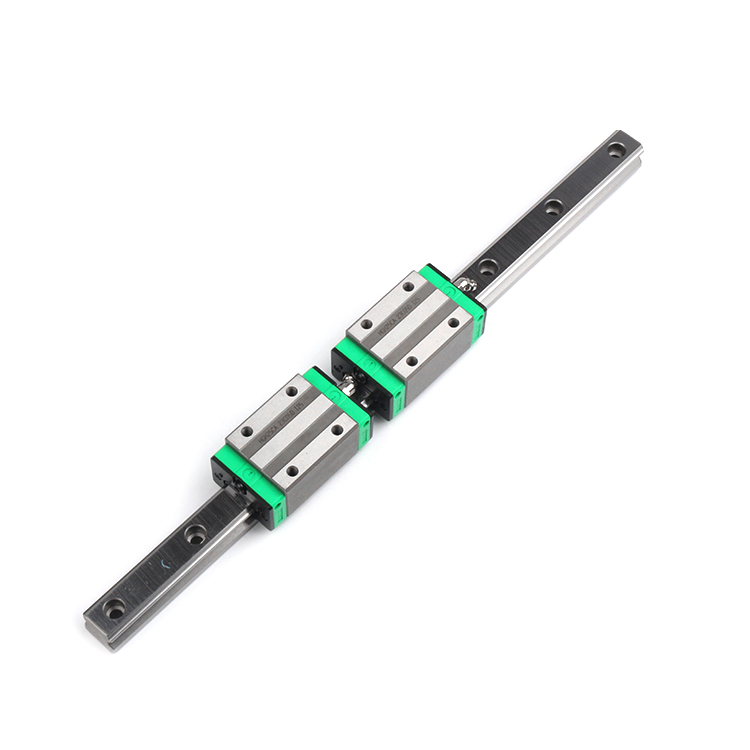

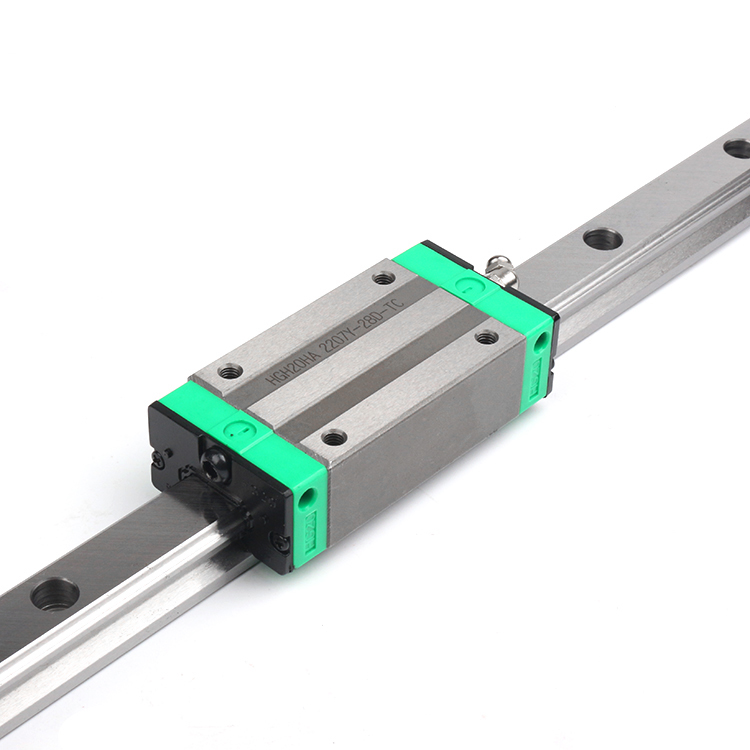

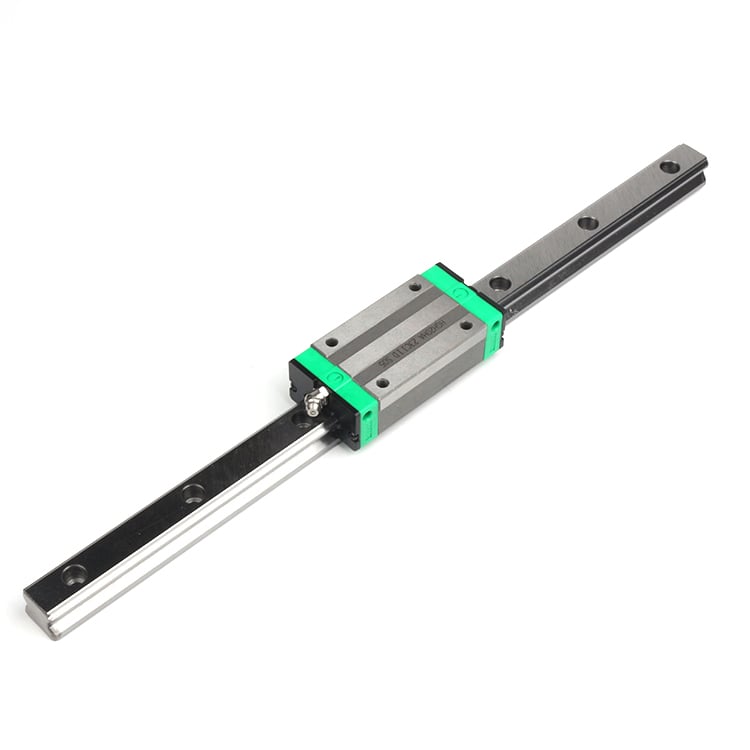

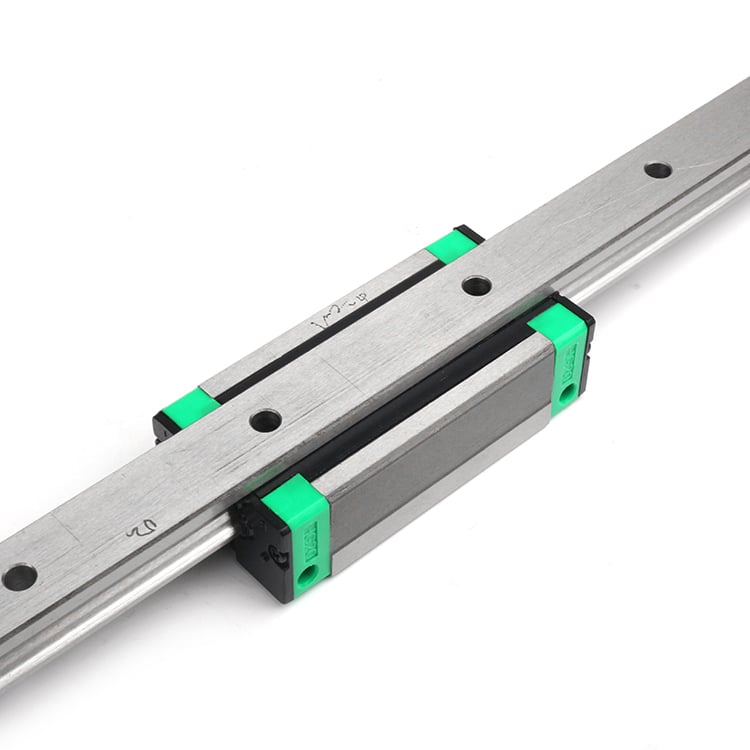

HGH Serie Lineaire Geleiding

I. Kern Positie en Betekenis van de Benaming

Positie: Standaard industriële, zware-lastgeleidingen. Het is de standaardconfiguratie van keuze voor de meeste middelgrote tot grote automatisering apparatuur en gereedschapsmachines.

Gangbare Uitleg van de Benaming:

• H: Staat typisch voor "Hoog" of "Zwaar", en benadrukt de hoge belastingscapaciteit.
• G: Kogel, met stalen kogels als rollende elementen.
• H: Hoge-stijfheid type, of verwijst naar een specifieke railvorm. Soms ook een vierkante gelijkdoorsnede design.

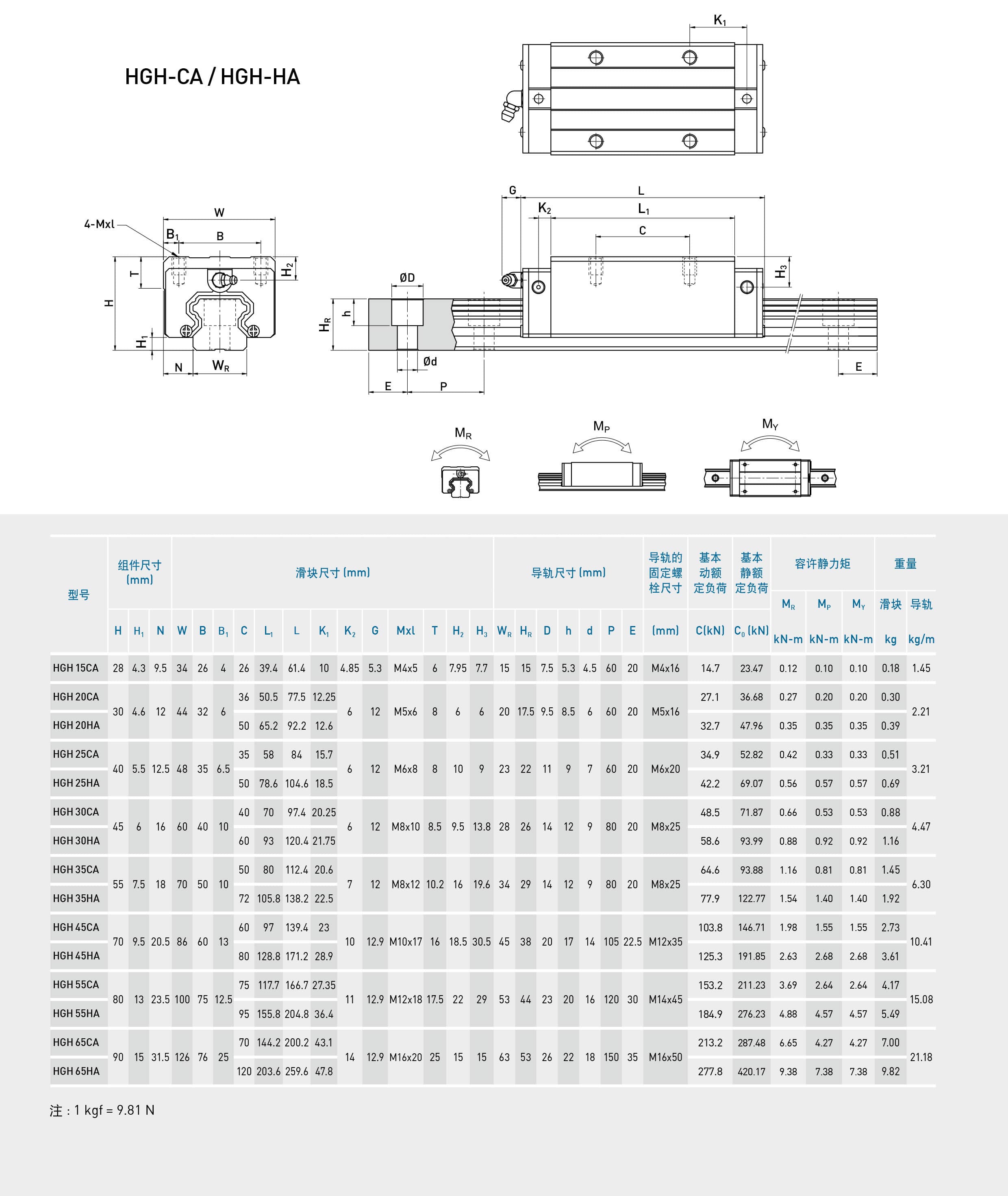

Algemene specificaties: Wordt geïdentificeerd door de railbreedte (mm), zoals HGH15, HGH20, HGH25, HGH30, HGH35, HGH45, enz. Grotere getallen geven een grotere afmeting en hogere belastingscapaciteit aan.

II. Kernstructuur en ontwerpkenmerken

Klassiek "Vierkant Gelijksnijdend" Kogelbaan Ontwerp:

De dwarsdoorsnede van de rail heeft een symmetrische gotische boog- of ronde groefvorm. Dit ontwerp zorgt ervoor dat de kogels vierpunts- of tweepuntscontact vormen met de loopbanen.

Kernvoordeel: Bereikt een hoge draagkracht en hoge stijfheid in alle vier richtingen (omhoog, omlaag, links, rechts). Dit is de belangrijkste reden waarom de HGH-serie een industriële standaard is geworden.

Kogelrecirculatiesysteem:

- De interne structuur van de slede is volwassen en betrouwbaar, waarbij de kogels vloeiend circuleren via omkeerkoppels in de einddoppen. Het ontwerp is gericht op hoge draagkracht, lange levensduur en hoge betrouwbaarheid, eerder dan op extreme verkleining.

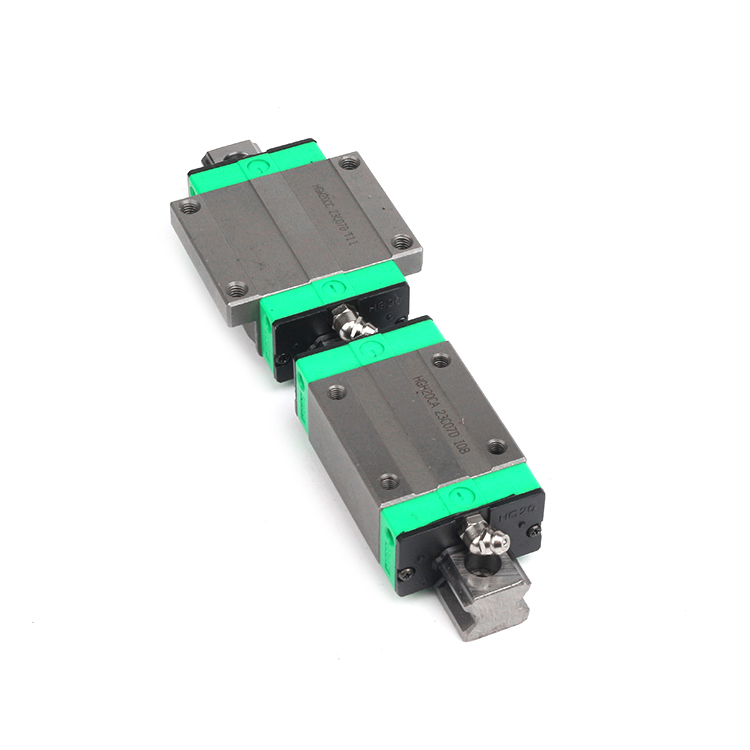

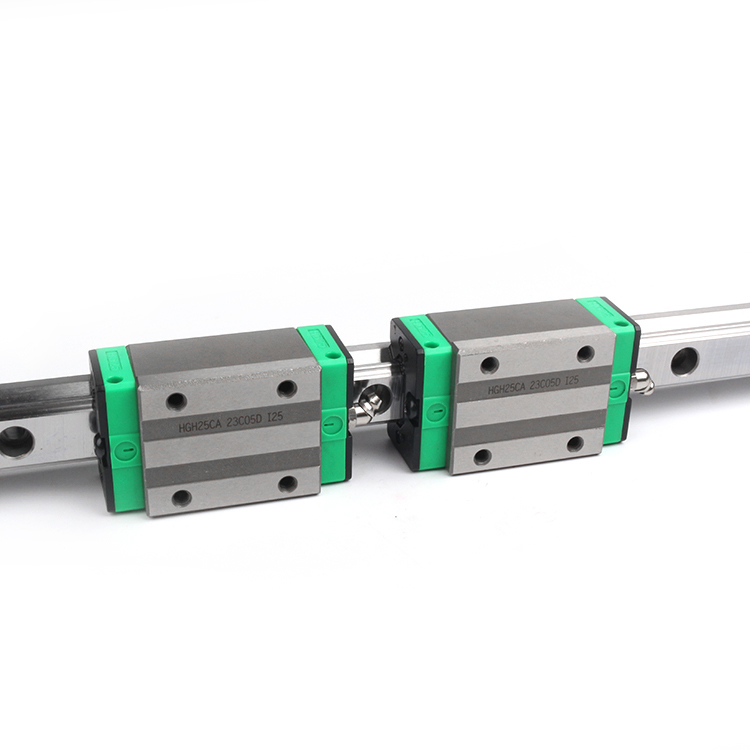

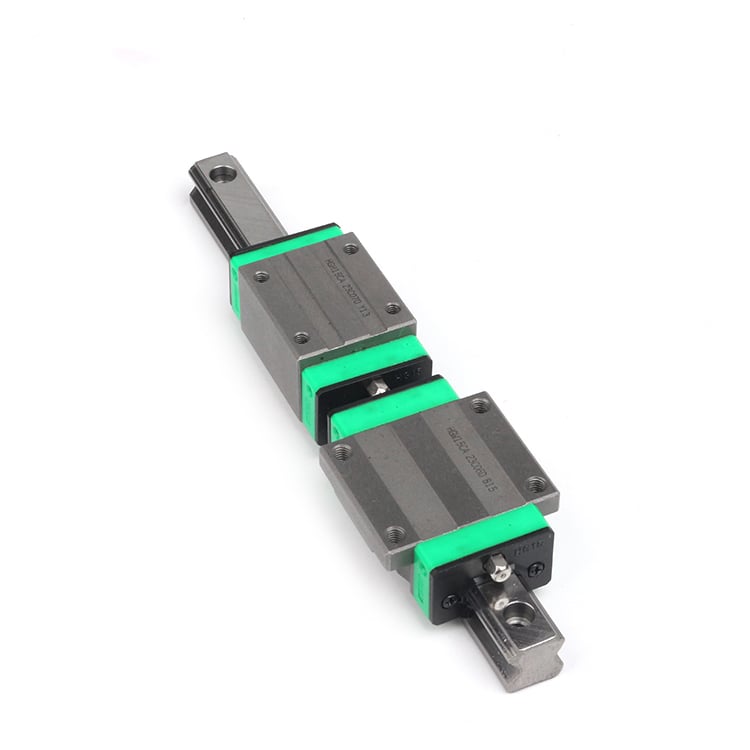

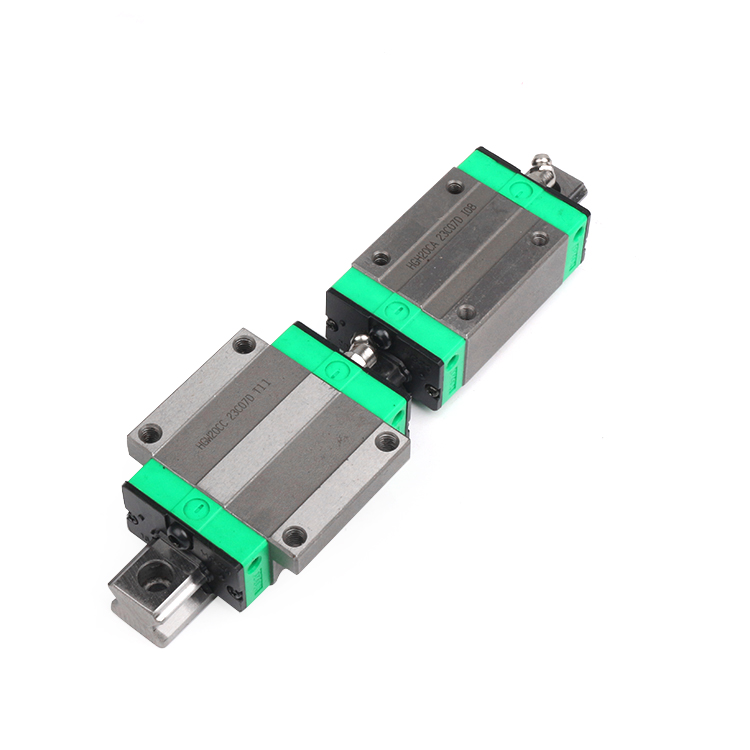

Slede- en Railcombinatie:

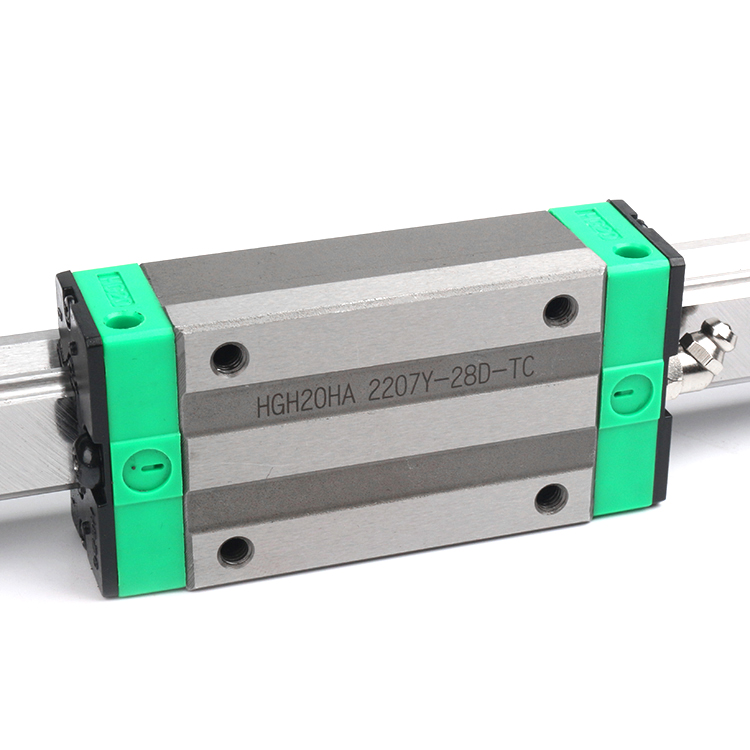

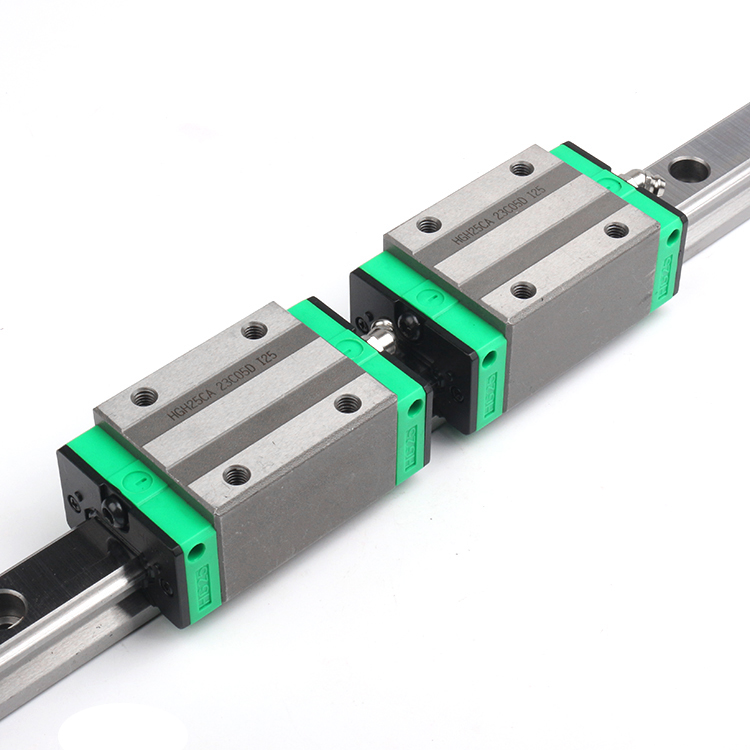

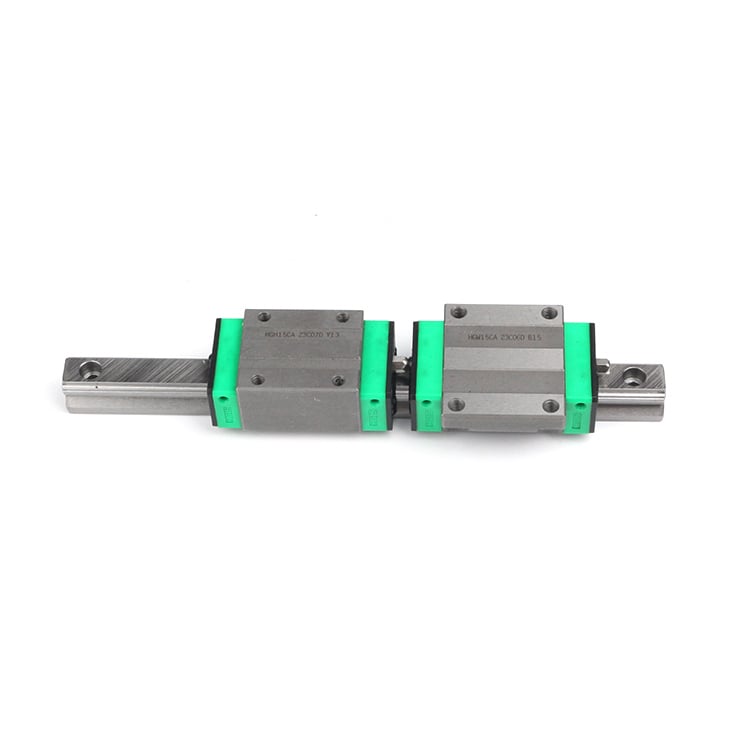

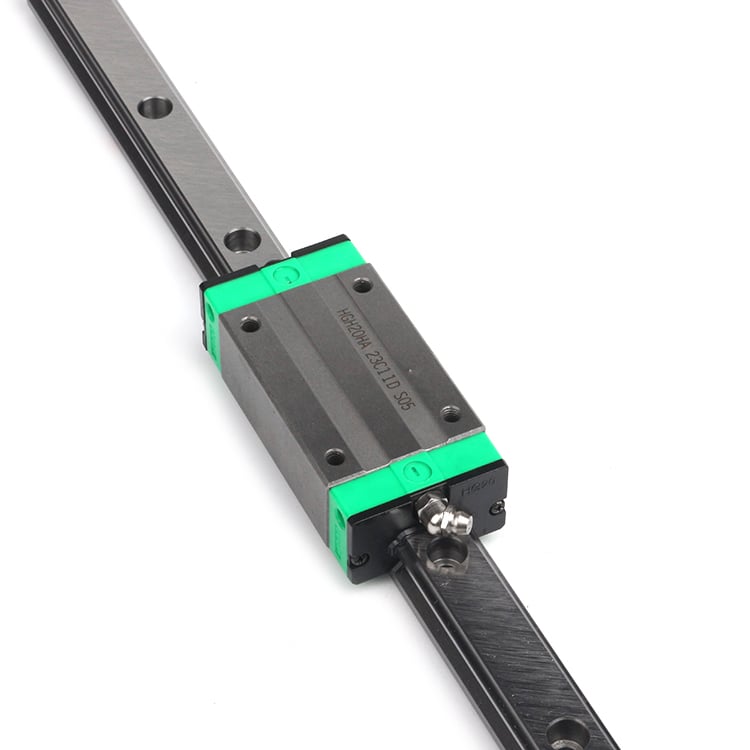

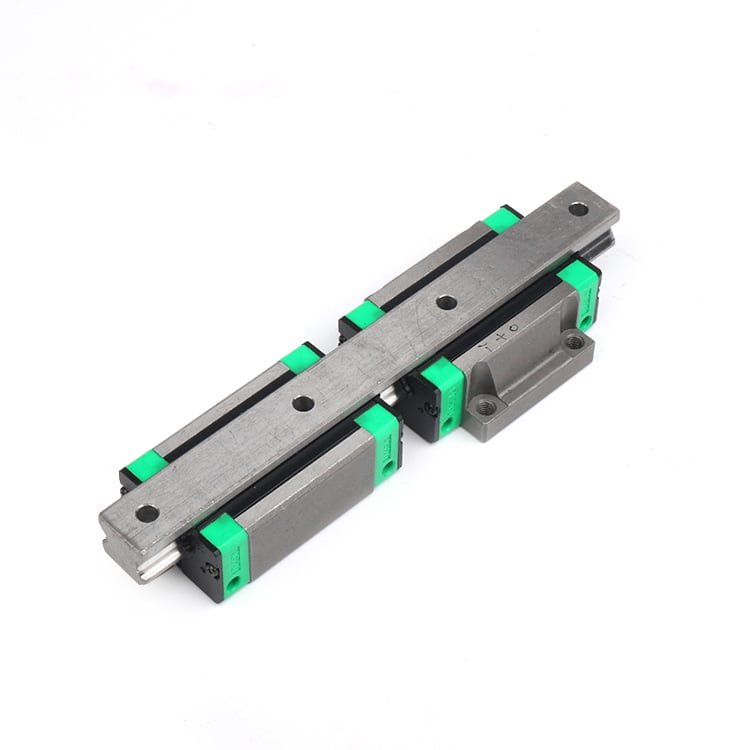

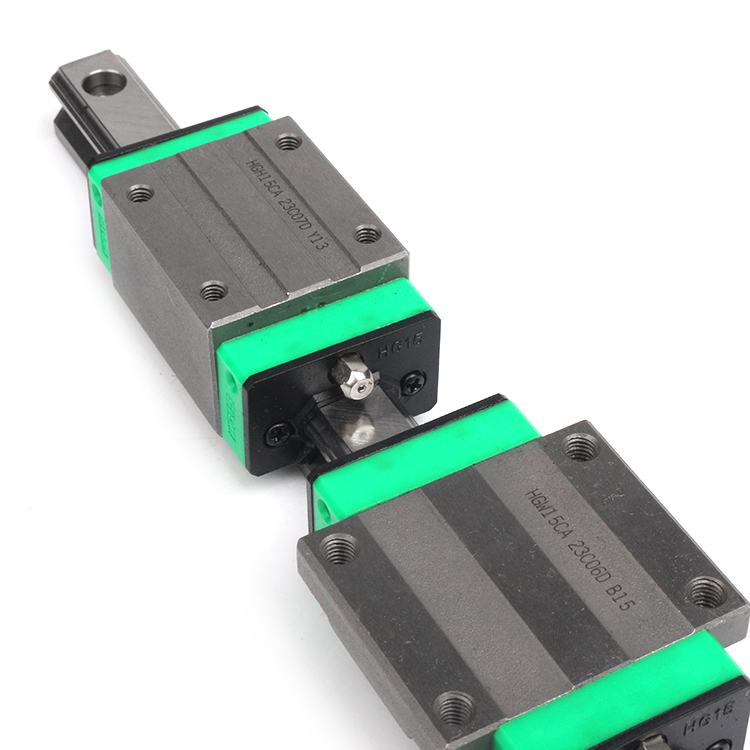

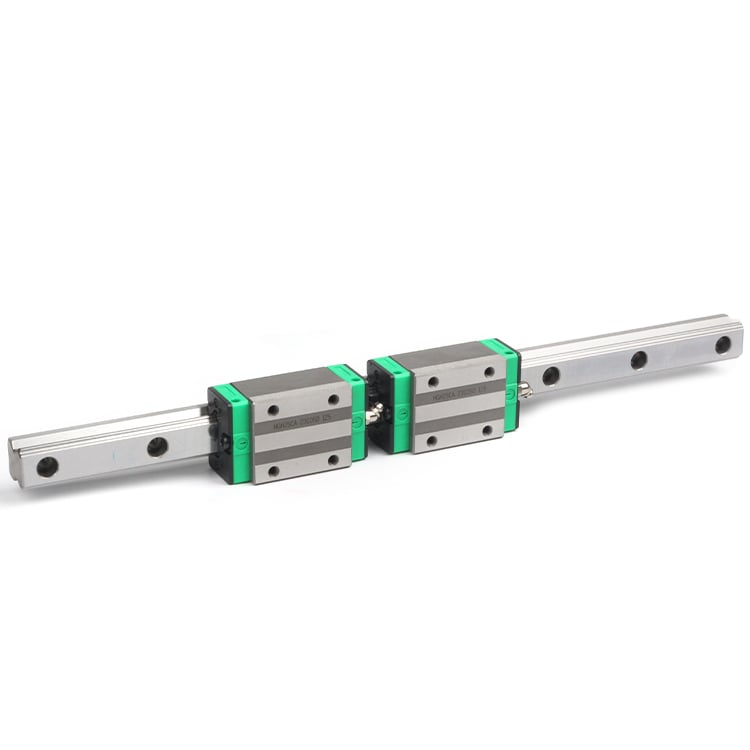

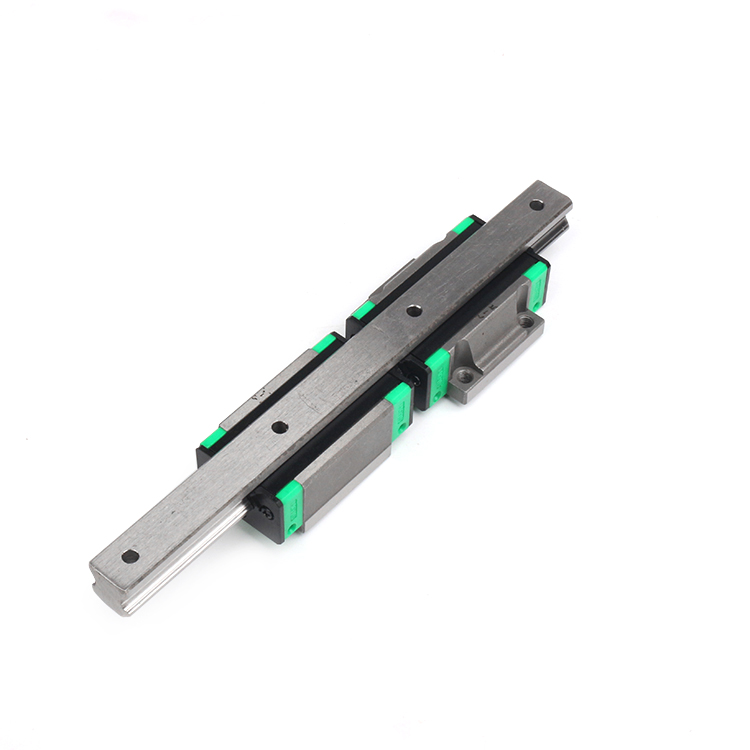

- De slede is een standaard rechthoekig blok met een scheidbaar ontwerp, wat betekent dat de slede van de rail kan worden losgemaakt voor eenvoudige installatie en onderhoud.

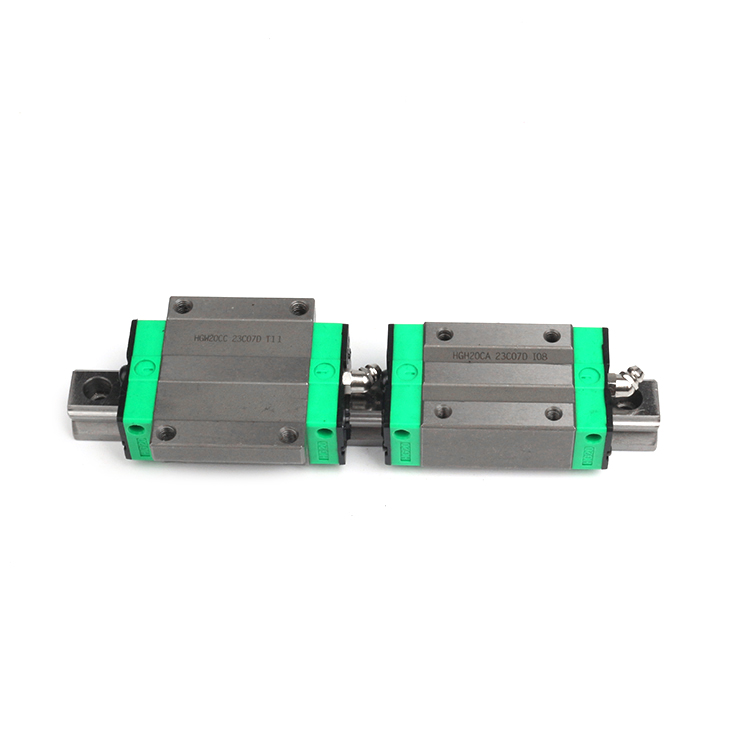

- Verkrijgbaar in verschillende slede-lengtes (standaard, uitgebreid, extra lang). Langere uitvoeringen bieden hogere draagkracht en stijfheid.

III. Kernprestaties en voordelen

Uitzonderlijke hoge draaglast:

- Dankzij grotere stalen kogels, meerrijen recirculatieontwerpen en versterkte structuren, zijn de genormaliseerde statische en dynamische belastingen zeer hoog, waardoor het een ideale keuze is voor transmissie van zware apparatuur.

Uiterst hoge stijfheid:

- Het grote contactoppervlak tussen de slede en de rail, gecombineerd met het vierpuntencontactontwerp, zorgt voor uitstekende radiale, omgekeerd-radiale en laterale stijfheid . Dit weerstreeft effectief trillingen en schokken, en waarborgt bewerkings- of bewegingsnauwkeurigheid.

Hoge precisie en gladheid:

- Beschikbaar in meerdere nauwkeurigheidsklassen, van van gewone kwaliteit (N) tot ultra-precisiekwaliteit (UP) , voldoen aan diverse behoeften van algemene automatisering tot hoog-precisie machinegereedschappen.

- Vlotte beweging met een kleine en constante wrijvingscoëfficiënt zorgt voor hoge precisiepositie zonder kruipen.

Uitstekende duurzaamheid en lange levensduur:

- Gemaakt van hoogwaardig legeringsstaal, met loopbanen gehard door hogefrequentie-aanharden of carboniseren . De oppervlaktehardheid is uiterst hoog (HRC 58-62), wat uitstekende slijtvastheid biedt.

- De theoretische levensduurberekeningsformule (L10-leven) is uitgekristalliseerd, wat een uiterst lange levensduur garandeert bij correct gebruik.

Hoge betrouwbaarheid en milieuadaptabiliteit:

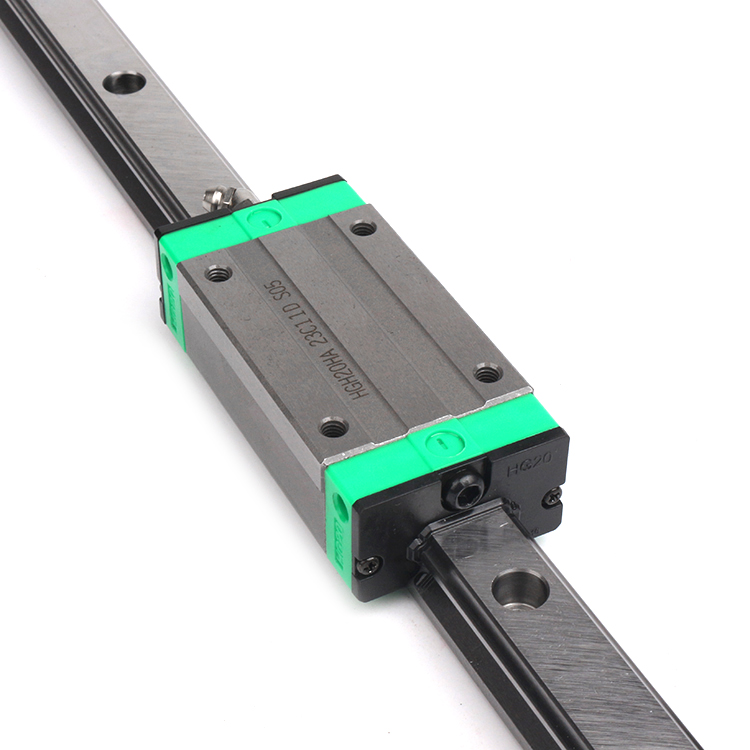

- Uitgebreid afdichtingssysteem: De slede is uitgerust met meerdere afdichtingen (schrapers) en eindstukken met stofafdichting aan beide uiteinden en aan de onderzijde , effectief voorkomend dat stof, vuil en vloeistoffen binnendringen.

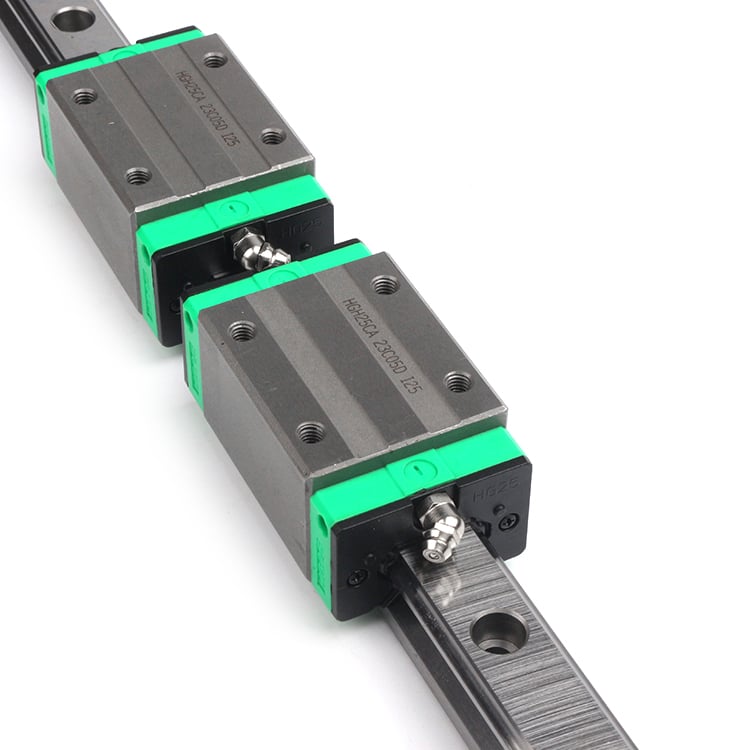

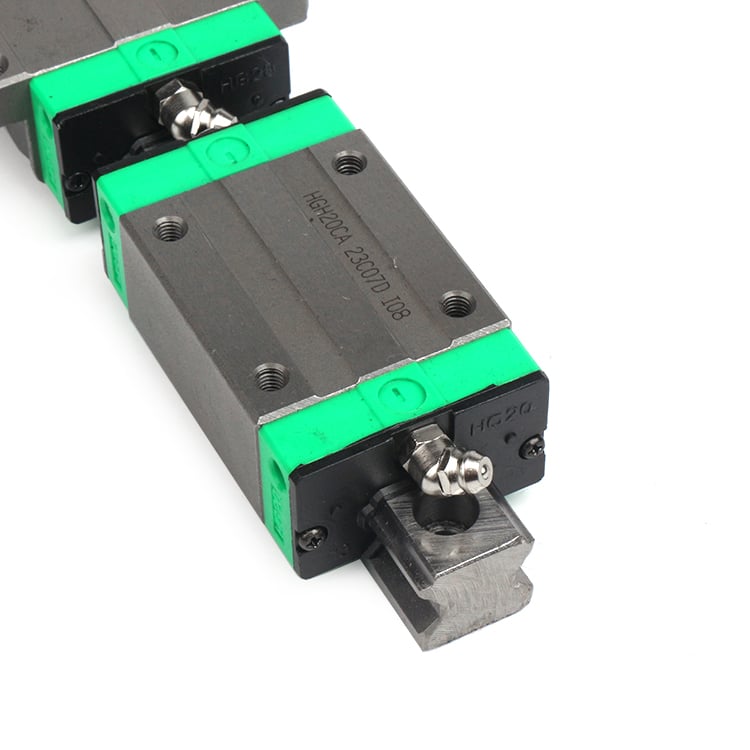

- Standaardcarriages integreren doorgaans smeringskanalen en vetpunten voor eenvoudig periodiek onderhoud en een langere levensduur.

Installatieflexibiliteit (vergeleken met miniatuurgeleidingen):

- Omdat de carriage en rail los van elkaar zijn, kan de installatie worden uitgevoerd met behulp van de "horizontale drukmethode" of "bovenladingsmethode", waardoor installatie in beperkte ruimtes of verschillende assemblagescenario's wordt vergemakkelijkt.

- Professionele installatie en uitlijning zijn vereist om parallelisme en vlakheid tussen de rails te waarborgen en zo optimale prestaties te bereiken.

IV. Vergelijking met miniatuurgeleidingen zoals MGN/MGW

V. Typische Toepassingsgebieden

Vanwege zijn betrouwbaarheid en hoge prestaties wordt HGH beschouwd als het "universele skelet" van het industriële veld , breed toegepast in:

• CNC Machinetools: Kernvoerassen (X/Y/Z) van bewerkingscentra, draaibanken, freesmachines en slijpmachines.
• Zware Automatiseringsapparatuur: Handlingrobots (poortmanipulatoren), geautomatiseerde assemblagelijnen en materiaaltransportsystemen.
• Nauwkeurig meetapparaat: Grote coördurende meetmachines (CMM's), lasersnijmachines en waterstraalsnijsystemen.
• Kunststof- en metalvormmachines: Uitwerper- of schuifsystemen in spuitgietmachines en gietmachines.
• Elektronica productieapparatuur: Grote SMT-plaatsmachines en draadbonders.
• Medische apparatuur: Bewegende onderdelen van grote medische beeldvormingsapparaten (bijv. slip-ring systemen in CT-scanners).

VI. Belangrijke punten bij selectie en gebruik

- Belasting en levensduurberekening: Belastingen moeten worden berekend op basis van daadwerkelijke bedrijfsomstandigheden (kracht, moment, snelheid, stroke), en de levensduur (L10 levensduur) dient te worden geverifieerd. Dit is fundamenteel voor het selectieproces.

- Keuze van nauwkeurigheidsklasse: Kies de juiste nauwkeurigheidsklasse op basis van de positioneringseisen van de apparatuur. Voor gewone machinegereedschappen zijn de klassen H of P vaak voldoende, terwijl hoge-nauwkeurigheids machinegereedschappen een klasse boven P vereisen.

- Keuze van voorbelastingsklasse:

• Lichte voorbelasting (C0): Geschikt voor lichte belastingen waarbij soepele beweging vereist is.
• Middelmatige voorbelasting (C1): Voor algemene toepassingen met trillingen of hoge stijfheidseisen.
• Zware voorbelasting (C2): Voor zwaar frezen en machinegereedschappen met hoge stijfheid.

- Montage referentievlak is cruciaal: De vlakheid, parallelisme en oppervlakteruwheid van het montagevlak zijn van essentieel belang voor de uiteindelijke prestatie van HGH-geleidingen. Er moeten professionele gereedschappen en methoden worden gebruikt voor installatie en uitlijning.

- Smering en onderhoud: Houd u strikt aan de gespecificeerde smeringsintervallen en vetsoorten. Juiste afdichting en smering zijn essentieel om een lange levensduur te waarborgen.

HGH lineaire geleidingen vertegenwoordigen de volwassen, betrouwbare en hoogpresterende standaard van industriële kogellijnen. Hun kernwaarde ligt in het klassieke maar robuuste vierpuntscontactontwerp, dat binnen een standaardformaat een uitgebreide hoge belastingcapaciteit, hoge stijfheid en hoge precisie realiseert, en daarmee aan de strenge eisen van de meeste middelzware tot zware industriële apparatuur voldoet. Kiezen voor HGH betekent kiezen voor een solide, betrouwbare en beproefde industriële basis voor het kernbewegingssysteem van uw apparatuur.
