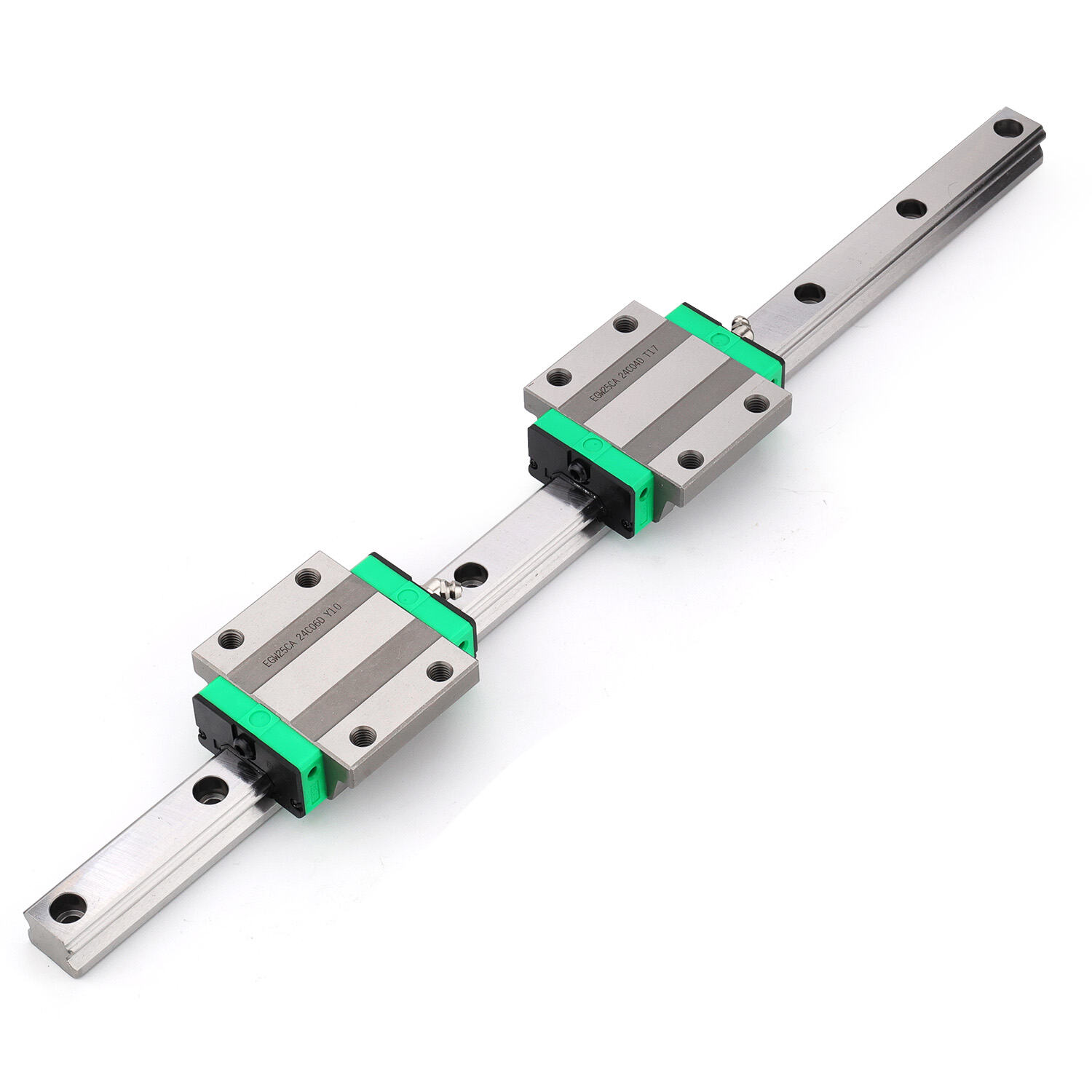

Γιατί αποτυγχάνουν τα συστήματα γραμμικών εδράνων και πώς μπορείτε να το προλάβετε;

Φέρεινα γραμμικών τα συστήματα αποτελούν κρίσιμα συστατικά σε αμέτρητες βιομηχανικές εφαρμογές, από κέντρα ακριβούς κατεργασίας και αυτοματοποιημένες γραμμές συναρμολόγησης μέχρι ιατρικό διαγνωστικό εξοπλισμό και εργαλεία κατασκευής ημιαγωγών. Παρόλο που η σχεδίασή τους φαίνεται απλή, αυτά τα συστήματα υφίστανται έναν εκπληκτικά μεγάλο αριθμό βλαβών, οι οποίες μπορούν να διακόψουν την παραγωγή, να θέσουν σε κίνδυνο την ποιότητα των προϊόντων και να προκαλέσουν σημαντικά έξοδα συντήρησης. Η κατανόηση του λόγου για τον οποίο φέρεινα γραμμικών συμβαίνουν αστοχίες και η εφαρμογή αποδεδειγμένων στρατηγικών πρόληψης είναι απαραίτητη για κάθε διευθυντή εγκαταστάσεων, μηχανικό συντήρησης ή επαγγελματία σχεδιασμού που είναι υπεύθυνος για τη διαθεσιμότητα των εξοπλισμών και τη λειτουργική απόδοση.

Οι συνέπειες των αστοχιών των συστημάτων γραμμικών εδράνων εκτείνονται πολύ πέρα από την άμεση βλάβη. Η απρόβλεπτη διακοπή λειτουργίας διαταράσσει τους προγραμματισμούς παραγωγής, δημιουργεί πίσω απόθεμα στις υποχρεώσεις παράδοσης και επιβάλλει επείγουσα προμήθεια ανταλλακτικών, συχνά με υψηλότερες τιμές. Πιο εντός, η επιδείνωση της απόδοσης των γραμμικών εδράνων μειώνει σταδιακά την ακρίβεια τοποθέτησης, αυξάνει τα επίπεδα ταλάντωσης και εισάγει ασυνέπειες που εκδηλώνονται ως ελαττώματα ποιότητας στα τελικά προϊόντα. Με την ανάλυση των ριζικών αιτιών αυτών των αστοχιών και την εγκαθίδρυση συστηματικών πρωτοκόλλων πρόληψης, οι οργανισμοί μπορούν να επεκτείνουν σημαντικά τη διάρκεια ζωής των εδράνων, να μειώσουν το συνολικό κόστος κατοχής και να διατηρήσουν την ακριβή απόδοση που απαιτεί η σύγχρονη βιομηχανική παραγωγή.

Κατανόηση των Κύριων Αιτιών των Αστοχιών των Συστημάτων Γραμμικών Εδράνων

Ρύπανση και έκθεση σε περιβαλλοντικούς παράγοντες

Η μόλυνση αποτελεί τη συχνότερη αιτία πρόωρης αποτυχίας γραμμικών εδράνων σε βιομηχανικά περιβάλλοντα. Αποξεστικά σωματίδια, όπως θραύσματα μετάλλου, σκόνη από γυάλισμα, υπολείμματα υγρού κοπής και αερομεταφερόμενοι ρύποι, διεισδύουν στο δρόμο κύλισης και στα κυλιόμενα στοιχεία του εδράνου, προκαλώντας τρισώματη απόσβηση που εξασθενεί τακτικά τις ακριβείς επιφάνειες. Ακόμη και μικροσκοπικά σωματίδια μεγέθους μερικών μικρομέτρων μπορούν να προκαλέσουν μηχανισμούς φθοράς που επιταχύνονται εκθετικά καθώς αυξάνεται η τραχύτητα της επιφάνειας και παράγονται επιπλέον υπολείμματα. Σε περιβάλλοντα μηχανουργικής κατεργασίας, η μόλυνση του ψυκτικού υγρού εισάγει ταυτόχρονα σωματιδιακή ύλη και χημικούς παράγοντες διάβρωσης που επιτίθενται στα υλικά των εδράνων.

Οι περιβαλλοντικοί παράγοντες επιδεινώνουν τα προβλήματα ρύπανσης σε πολλές εφαρμογές. Οι ακραίες θερμοκρασίες προκαλούν αλλαγές στην ιξώδες των λιπαντικών, με αποτέλεσμα τη μείωση του πάχους του προστατευτικού φιλμ, ενώ οι θερμικές κυκλικές μεταβολές δημιουργούν συμπύκνωση που εισάγει υγρασία στις μονάδες κυλίνδρων. Η έκθεση σε υγρασία οδηγεί σε διάβρωση των στοιχείων από χάλυβα, ιδιαίτερα όταν οι εγκαταστάσεις παραμένουν ακίνητες για μεγάλο χρονικό διάστημα χωρίς επαρκείς μέτρα διατήρησης. Η έκθεση σε χημικές ουσίες από τα υγρά διεργασίας, τα καθαριστικά ή τους ατμοσφαιρικούς ρύπους μπορεί να προκαλέσει υποβάθμιση των σφραγίσεων, να επιτεθεί στα λιπαντικά και να διαβρώσει τις επιφάνειες των κυλίνδρων, ακόμα και όταν οι εγκαταστάσεις λειτουργούν εντός των ονομαστικών ορίων φόρτισης και ταχύτητας.

Ανεπαρκής ή ακατάλληλη λίπανση

Οι αποτυχίες λίπανσης κατατάσσονται ως η δεύτερη κυριότερη αιτία βλαβών στα συστήματα γραμμικών εδράνων, εκδηλώνοντας τον εαυτό τους μέσω πολλαπλών τρόπων αποτυχίας. Η ανεπαρκής ποσότητα λιπαντικού δημιουργεί συνθήκες οριακής λίπανσης, κατά τις οποίες πραγματοποιείται μεταλλική επαφή μεταξύ των κυλιόμενων στοιχείων και των διαδρομών, προκαλώντας υπερβολική τριβή, θερμότητα και γρήγορη φθορά. Αντιθέτως, η υπερβολική λίπανση εγκλωβίζει ρύπους, αυξάνει την αντίσταση ανάκατεμα και παράγει θερμότητα μέσω ιξώδους διάτμησης. Το φέρεινα γραμμικών σύνολο απαιτεί ακριβώς ελεγχόμενη λίπανση που διατηρεί επαρκές υδροδυναμικό φιλμ χωρίς να προκαλεί τα λειτουργικά προβλήματα που συνδέονται με την υπερλίπανση.

Οι λάθος επιλογές λιπαντικών συμβάλλουν σημαντικά σε πρόωρες αστοχίες, όταν παρανοούνται ή καθορίζονται ανεπαρκώς οι απαιτήσεις της εφαρμογής. Η χρήση λιπαντικών με εσφαλμένη ιξώδες για το εύρος λειτουργικών θερμοκρασιών, τις συνθήκες ταχύτητας ή το προφίλ φόρτισης οδηγεί σε κατάρρευση του λιπαντικού φιλμ και επιταχυνόμενη φθορά. Η ασυμβατότητα μεταξύ της χημικής σύνθεσης του λιπαντικού και των υλικών των κουζινέτων ή των σφραγιστικών ενώσεων προκαλεί χημική αποδόμηση, η οποία καταστρέφει τις λιπαντικές ιδιότητες και βλάπτει τα εξαρτήματα. Η ανάμειξη ασυμβατών τύπων λιπαντικών κατά τη διάρκεια συντήρησης προκαλεί χημικές αντιδράσεις που οδηγούν σε καταβύθιση πρόσθετων, αλλαγή του ιξώδους και μείωση των προστατευτικών ιδιοτήτων.

Προβλήματα εγκατάστασης και στοίχισης

Οι ακατάλληλες πρακτικές εγκατάστασης προκαλούν προφόρτιση, τάσεις από μη σωστή στοίχιση και γεωμετρικά λάθη, τα οποία μειώνουν δραματικά τη διάρκεια ζωής των γραμμικών εδράνων. Οι αποκλίσεις της επίπεδης επιφάνειας στήριξης, τα λάθη παραλληλίας και τα προβλήματα καθετότητας δημιουργούν συνθήκες «κόλλησης» που προκαλούν τοπικές συγκεντρώσεις τάσεων και ανομοιόμορφη κατανομή φόρτισης στα κυλιόμενα στοιχεία. Όταν τα μπλοκ εδράνων ή τα μπλοκ υποστήριξης (pillow blocks) στερεώνονται με βίδες σε επιφάνειες που αποκλίνουν από τις καθορισμένες ανοχές, η προκύπτουσα παραμόρφωση προφορτίζει ορισμένα κυλιόμενα στοιχεία, ενώ άλλα δέχονται ελάχιστο φορτίο, με αποτέλεσμα να δημιουργούνται ανομοιόμορφα μοτίβα φθοράς και πρόωρη αστοχία των υπερφορτισμένων στοιχείων.

Η μη στοίχιση του άξονα αποτελεί ένα ακόμη κρίσιμο σφάλμα εγκατάστασης, το οποίο εκδηλώνεται ως κυκλική φόρτιση, φόρτιση στα άκρα και δυνάμεις στρέψης, οι οποίες δεν προβλέπεται να αντέχουν τα συστήματα γραμμικών εδράνων. Ακόμη και μικρή γωνιακή μη στοίχιση μεταξύ του άξονα και του άξονα του εδράνου δημιουργεί συνθήκες φόρτισης στα άκρα, όπου η τάση επαφής συγκεντρώνεται στα άκρα των κυλιόμενων στοιχείων αντί να κατανέμεται ομοιόμορφα σε όλο το μήκος τους. Αυτή η φόρτιση στα άκρα δημιουργεί σημεία αύξησης της τάσης (stress risers), τα οποία προκαλούν ρωγμές από κόπωση, αποφλοίωση (spalling) και ταχεία εξασθένιση των επιφανειών των δρόμων κύλισης. Η παράλληλη μη στοίχιση μεταξύ πολλαπλών μπλόκ εδράνων που υποστηρίζουν ένα ενιαίο κινητό μέρος προκαλεί «κόλλημα» (binding) και ανισόμετρη κατανομή φόρτισης, γεγονός που επιταχύνει τη φθορά των συστατικών που υφίστανται τη μεγαλύτερη φόρτιση.

Συνθήκες λειτουργίας που επιταχύνουν την εξασθένιση των γραμμικών εδράνων

Υπερφόρτωση και υπέρβαση της δυναμικής φόρτισης

Λειτουργικός φέρεινα γραμμικών τα συστήματα που λειτουργούν πέραν της ονομαστικής τους χωρητικότητας φορτίου ενεργοποιούν πολλαπλούς μηχανισμούς αστοχίας, οι οποίοι μειώνουν δραστικά τη διάρκεια ζωής τους. Η στατική υπερφόρτωση προκαλεί μόνιμη παραμόρφωση στα σημεία επαφής των κυλιόμενων στοιχείων και στις επιφάνειες των δρόμων κύλισης, εισάγοντας γεωμετρικά σφάλματα που προκαλούν ταλάντωση και ανομοιόμορφη κατανομή φορτίου κατά την επόμενη λειτουργία. Η δυναμική υπερφόρτωση κατά την επιτάχυνση, την επιβράδυνση ή κατά τα γεγονότα αιφνίδιας φόρτισης δημιουργεί υποεπιφανειακή τάση κόπωσης, η οποία διαδίδεται ως μικρορωγμές και οδηγεί τελικά σε αποφλοίωση και καταστροφική αστοχία. Πολλές εφαρμογές υφίστανται διαλείπουσες συνθήκες υπερφόρτωσης κατά την εγκατάσταση, τη ρύθμιση ή τις διαδικασίες ανάκαμψης από σφάλματα, οι οποίες προκαλούν συσσωρευτική ζημιά στα στοιχεία γραμμικών εδράνων, ακόμα και όταν τα φορτία λειτουργίας παραμένουν εντός των προδιαγραφών.

Η φόρτιση κατά την κρούση αξίζει ιδιαίτερης προσοχής ως μια ιδιαίτερα καταστρεπτική λειτουργική συνθήκη που συχνά παραμένει ανεπαίσθητη. Αιφνίδια σταματήματα, συγκρούσεις με μηχανικά όρια ή εργασίες φόρτωσης/απόφορτωσης τεμαχίων εργασίας δημιουργούν κορυφές δύναμης που υπερβαίνουν πολλαπλάσια τις δυναμικές ονομαστικές φορτίσεις των κουζινέτων. Αυτά τα περαστικά γεγονότα προκαλούν βλάβη τύπου «brinelling», όπου τα κυλιόμενα στοιχεία ενσκάπτουν στις επιφάνειες των δακτυλίων τροχιάς, δημιουργώντας μόνιμες κοιλότητες που προκαλούν θόρυβο, κραδασμούς και επιταχυνόμενη φθορά κατά την κανονική λειτουργία. Η επαναλαμβανόμενη φόρτιση κατά την κρούση συσσωρεύει βλάβη ακόμα και όταν τα μεμονωμένα γεγονότα φαίνονται ασήμαντα, μειώνοντας σταδιακά την ακρίβεια και συντομεύοντας τη διάρκεια ζωής των κουζινέτων.

Υπερβολική Ταχύτητα και Επιτάχυνση

Η λειτουργία συστημάτων γραμμικών κυλιόμενων εδράνων σε ταχύτητες που υπερβαίνουν τις προδιαγραφές σχεδιασμού παράγει θερμότητα, αυξάνει τη διατμητική τάση του λιπαντικού και εισάγει δυναμικά φαινόμενα που επηρεάζουν αρνητικά την απόδοση και την αξιοπιστία. Σε υψηλές ταχύτητες, οι φυγόκεντρες δυνάμεις επηρεάζουν τη συμπεριφορά των κυλιόμενων στοιχείων, μεταβάλλοντας τη γεωμετρία επαφής και τα μοτίβα κατανομής φορτίου. Το πάχος του λιπαντικού φιλμ καθίσταται όλο και πιο δύσκολο να διατηρηθεί καθώς αυξάνεται η ταχύτητα, ιδιαίτερα σε συστήματα που λιπαίνονται με γράσο, όπου η μετανάστευση του λιπαντικού και οι απώλειες ανάμιξης (churning losses) καθίστανται προβληματικές. Η αύξηση της θερμοκρασίας λόγω τριβής και ιξώδους διάτμησης επιταχύνει την αποδόμηση του λιπαντικού, μειώνει την ιξώδειά του και μπορεί να υπερβεί τα θερμικά όρια των υλικών των σφραγίδων και των στοιχείων των εδράνων.

Οι ρυθμοί επιτάχυνσης επηρεάζουν τη διάρκεια ζωής των γραμμικών εδράνων μέσω αδρανειακών φορτίων που συμπληρώνουν τα εφαρμοζόμενα φορτία κατά την εκτέλεση του προφίλ κίνησης. Υψηλή επιτάχυνση δημιουργεί επιπλέον δυναμικές δυνάμεις που πρέπει να αντέξουν τα κυλιόμενα στοιχεία και οι διαδρομές, αυξάνοντας αποτελεσματικά το φάσμα φορτίων που αντιμετωπίζει το έδρανο. Οι γρήγοροι κύκλοι επιτάχυνσης σε εφαρμογές μεταφοράς-τοποθέτησης (pick-and-place), σε κέντρα υψηλής ταχύτητας κατεργασίας και σε αυτοματοποιημένα συστήματα χειρισμού υλικών προκαλούν φόρτιση κόπωσης που συσσωρεύεται σε εκατομμύρια κύκλους. Όταν συνδυαστούν με ανεπαρκή λίπανση ή προβλήματα μόλυνσης, αυτές οι δυναμικές συνθήκες φόρτισης επιταχύνουν δραματικά τη φθορά και μειώνουν το χρόνο μέχρι την αστοχία.

Δονήσεις και μετάδοση εξωτερικών δυνάμεων

Η εξωτερική δόνηση που μεταδίδεται μέσω των κατασκευών στήριξης προκαλεί κυκλική φόρτιση υψηλής συχνότητας, η οποία επιφέρει φθορά λόγω τρίψης (fretting wear), ψευδή βρινέλια (false brinelling) και κόπωση (fatigue damage) στις συναρμογές γραμμικών εδράνων. Όταν ο εξοπλισμός παραμένει ακίνητος ενώ λειτουργούν γειτονικές μηχανές, η μεταδιδόμενη δόνηση προκαλεί ελάχιστη ταλαντωτική κίνηση μεταξύ των κυλιόμενων στοιχείων και των δρόμων κύλισης. Αυτή η μικροκίνηση συμβαίνει χωρίς επαρκή μετατόπιση για να δημιουργηθεί υδροδυναμική λίπανση, με αποτέλεσμα να προκύψει διάβρωση λόγω τρίψης (fretting corrosion), η οποία παράγει σωματίδια φθοράς και ζημιά στην επιφάνεια. Η προκύπτουσα ανωμαλία της επιφάνειας αυξάνει την τριβή, παράγει θερμότητα κατά την επόμενη λειτουργία και δημιουργεί συνθήκες για επιταχυνόμενη υποβάθμιση.

Οι συνθήκες δομικού συντονισμού ενισχύουν τα αποτελέσματα της ταλάντωσης όταν οι συχνότητες εξαναγκασμού συμπίπτουν με τις φυσικές συχνότητες του συστήματος εδράνων ή της υποστηρικτικής δομής. Η ταλάντωση συντονισμού μεγεθύνει τα πλάτη μετατόπισης, αυξάνει τις δυναμικές δυνάμεις και δημιουργεί ακραίες συνθήκες λειτουργίας που προκαλούν γρήγορη φθορά των συστατικών των γραμμικών εδράνων. Δομές με κακή απόσβεση μεταδίδουν δυνάμεις κρούσης και κρουστικές δυνάμεις που διασπώνται διαφορετικά, υποβάλλοντας τα έδρανα σε φάσματα φόρτισης πολύ υψηλότερα από τις κανονικές συνθήκες λειτουργίας. Η αναγνώριση και η εξάλειψη των συνθηκών συντονισμού μέσω δομικών τροποποιήσεων ή μονωτικών μέτρων κατά της ταλάντωσης αποτελεί μία κρίσιμη στρατηγική πρόληψης για την παράταση της διάρκειας ζωής των εδράνων.

Συστηματικές Στρατηγικές Πρόληψης για την Παράταση της Διάρκειας Ζωής των Γραμμικών Εδράνων

Έλεγχος Ρύπανσης και Προστασία του Περιβάλλοντος

Η εφαρμογή αποτελεσματικού ελέγχου της μόλυνσης ξεκινά με φυσικά εμπόδια που αποτρέπουν την είσοδο σωματιδίων στις συναρμογές γραμμικών εδράνων. Οι σφραγισμένες διαμορφώσεις εδράνων με ενσωματωμένα επαφόμενα σφραγίσματα ή μη επαφόμενες διαμορφώσεις λαβυρίνθου αποτελούν την πρώτη γραμμή άμυνας κατά των περιβαλλοντικών ρύπων. Η συμπλήρωση των σφραγισμάτων των εδράνων με εξωτερικά φυσαράκια, τηλεσκοπικά καλύμματα οδηγών ή συστήματα σκουπιδιών δημιουργεί πολλαπλά εμπόδια που μειώνουν δραστικά την έκθεση σε μόλυνση. Σε ιδιαίτερα απαιτητικά περιβάλλοντα, οι θήκες με θετική πίεση που χρησιμοποιούν φιλτραρισμένο αέρα διατηρούν καθαρή ατμόσφαιρα γύρω από τις συναρμογές εδράνων, αποτρέποντας την είσοδο αερομεταφερόμενων σωματιδίων και υγρασίας.

Οι τακτικές διαδικασίες καθαρισμού απομακρύνουν τους συσσωρευμένους ρύπους προτού μεταναστεύσουν στις μονάδες των κουζινέτων και προκαλέσουν μηχανισμούς φθοράς. Η καθιέρωση προγραμματισμένων διαστημάτων καθαρισμού, βασισμένη στις συνθήκες λειτουργίας, την έκθεση στο περιβάλλον και την παρακολούθηση της ρύπανσης, εμποδίζει τη συσσώρευση ρύπων που διαφορετικά θα καταβάλλονταν τα συστήματα σφράγισης. Η χρήση κατάλληλων μεθόδων και προϊόντων καθαρισμού που δεν βλάπτουν τις σφραγίσεις ούτε προκαλούν αποδόμηση των λιπαντικών διατηρεί τα προστατευτικά φράγματα χωρίς να προκαλεί νέα προβλήματα. Σε εφαρμογές όπου η έκθεση σε ρύπους είναι αναπόφευκτη, η αύξηση της συχνότητας επιθεώρησης και η εφαρμογή συντήρησης βασισμένης στην κατάσταση επιτρέπουν την πρώιμη ανίχνευση φθοράς που οφείλεται σε ρύπανση, προτού συμβεί καταστροφική αστοχία.

Αιχμηρή Διαχείριση Λύματος

Η επιλογή του κατάλληλου λιπαντικού για συγκεκριμένες συνθήκες λειτουργίας, προφίλ φόρτισης και περιβαλλοντικούς παράγοντες αποτελεί το θεμέλιο της αποτελεσματικής διαχείρισης της λίπανσης γραμμικών εδράνων. Η λίπανση με λίπος προσφέρει απλότητα και μεγάλα διαστήματα μεταξύ λιπάνσεων για εφαρμογές με μέτριες ταχύτητες και επαρκή πρόσβαση για επαναλίπανση, ενώ η λίπανση με λάδι παρέχει ανώτερη ψύξη και αποτελεσματικότερο εκπλύσιμο των ρύπων σε συστήματα υψηλής ταχύτητας ή με μεγάλα φορτία. Η ιξώδες του λιπαντικού πρέπει να είναι συμβατή με τα εύρη λειτουργικών θερμοκρασιών, προκειμένου να διατηρείται επαρκής πάχος λιπαντικής μεμβράνης σε όλο το αναμενόμενο θερμοκρασιακό φάσμα. Τα πακέτα πρόσθετων πρέπει να επιλέγονται βάσει των περιβαλλοντικών προκλήσεων, όπως οι απαιτήσεις προστασίας από διάβρωση, οι συνθήκες ακραίας πίεσης ή η συμβατότητα με τα υλικά των σφραγίσεων και τα επικαλύμματα.

Η καθιέρωση συστηματικών προγραμμάτων επαναλίπανσης με βάση τις ώρες λειτουργίας, τον αριθμό των κύκλων ή την παρακολούθηση της κατάστασης αποτρέπει την έλλειψη λιπαντικού, ενώ ταυτόχρονα αποφεύγει τα προβλήματα που προκαλεί η υπερλίπανση. Τα αυτοματοποιημένα συστήματα λίπανσης παραδίδουν ακριβείς ποσότητες σε προγραμματισμένα χρονικά διαστήματα, διασφαλίζοντας συνεχή προστασία των κιβωτίων κύλισης χωρίς να απαιτείται παρέμβαση του χειριστή ή να δημιουργείται η μεταβλητότητα που συνδέεται με την εντελώς χειροκίνητη λίπανση. Η παρακολούθηση της κατάστασης του λιπαντικού μέσω προγραμμάτων ανάλυσης λαδιού ή δειγματοληψίας γράσου εντοπίζει τάσεις αποδιάρθρωσης προτού συμβεί αποτυχία λίπανσης, επιτρέποντας προληπτική αντικατάσταση του λιπαντικού αντί για αντιδραστική αντιμετώπιση της αποτυχίας. Η τεκμηρίωση των δραστηριοτήτων λίπανσης δημιουργεί ιστορικά αρχεία που υποστηρίζουν την ανάλυση αξιοπιστίας και τις πρωτοβουλίες συνεχούς βελτίωσης.

Ακριβείς Πρακτικές Εγκατάστασης και Στοίχισης

Η επίτευξη των καθορισμένων ανοχών εγκατάστασης ξεκινά με την κατάλληλη προετοιμασία των επιφανειών στήριξης, ώστε να πληρούνται οι απαιτήσεις επίπεδου, καθετότητας και επιφανειακής κατεργασίας. Η μηχανική κατεργασία ή η λείανση των επιφανειών στήριξης για την επίτευξη των απαιτούμενων γεωμετρικών ανοχών εξαλείφει τις πηγές παραμόρφωσης που θα προκαλούσαν προένταση των κουζινέτων ή θα δημιουργούσαν συνθήκες μη συγκέντρωσης. Η χρήση ακριβών μετρητικών εργαλείων, όπως δεικτών ακριβείας, συστημάτων λέιζερ για στοίχιση ή εξοπλισμού συντεταγμένων μετρήσεων, επαληθεύει ότι οι επιφάνειες στήριξης πληρούν τις προδιαγραφές πριν από την εγκατάσταση των κουζινέτων. Οι διαδικασίες καθαριότητας των επιφανειών απαλείφουν ρύπους, ακμές και προστατευτικά επιχαλκώματα που θα εμπόδιζαν τη σωστή τοποθέτηση και θα εισάγαν γεωμετρικά σφάλματα.

Η ακολουθία των διαδικασιών εγκατάστασης που καθορίζει ο κατασκευαστής και η τήρηση των προδιαγραφών ροπής σφίξεως διασφαλίζουν την κατάλληλη προένταση των κουζινέτων, την ακεραιότητα της επιφάνειας στήριξης και τη σωστή στοίχιση μεταξύ των συστατικών του συστήματος. Οι ακολουθίες ροπής σφίξεως που σφίγγουν σταδιακά τα στοιχεία στερέωσης αποτρέπουν την παραμόρφωση και τις ανομοιόμορφες δυνάμεις σύσφιξης, οι οποίες θα επηρέαζαν αρνητικά τη γεωμετρία των κουζινέτων. Η επαλήθευση της στοίχισης μετά την εγκατάσταση, αλλά πριν από τη λειτουργία του συστήματος, εντοπίζει προβλήματα σε στάδιο όπου η διόρθωσή τους είναι απλή, αντί να περιμένουμε να αναπτυχθούν μοτίβα φθοράς. Η εφαρμογή ελεγκτικών λιστών εγκατάστασης και η υποχρέωση επαλήθευσης με υπογραφή δημιουργούν λογοδοσία και διασφαλίζουν ότι δεν παραλείπονται κρίσιμα βήματα κατά τη διάρκεια της συναρμολόγησης ή των εργασιών συντήρησης.

Παρακολούθηση Κατάστασης και Προληπτική Συντήρηση

Ανάλυση Δονήσεων και Αναγνώριση Χαρακτηριστικών Σημάτων

Η παρακολούθηση των δονήσεων παρέχει πρώιμη προειδοποίηση για εμφανιζόμενα προβλήματα στα γραμμικά έδρανα, ανιχνεύοντας χαρακτηριστικά πρότυπα συχνοτήτων που συνδέονται με συγκεκριμένους τύπους ελαττωμάτων. Οι επιταχυνσιόμετροι που είναι τοποθετημένοι στα κουτιά των εδράνων ή σε γειτονικές δομές καταγράφουν φάσματα δονήσεων τα οποία αποκαλύπτουν ελαττώματα των κυλιόμενων στοιχείων, ζημιές στις διαδρομές κύλισης, μη στοίχιση και προβλήματα λίπανσης πριν αυτά εξελιχθούν σε αποτυχία. Η δημιουργία βασικών προτύπων δονήσεων κατά την παραλαβή του συστήματος δημιουργεί αναφορικά πρότυπα για σύγκριση κατά τις επόμενες περιόδους παρακολούθησης. Η παρακολούθηση της έντασης και του περιεχομένου συχνοτήτων των δονήσεων σε χρονική σειρά εντοπίζει σταδιακή υποβάθμιση που διαφορετικά θα μπορούσε να παραμείνει αδιάγνωστη μέχρι την εμφάνιση καταστροφικής αποτυχίας.

Προηγμένες διαγνωστικές τεχνικές, όπως η ανάλυση περιβλήματος, η ανάλυση χρονικού κύματος και η ανάλυση τροχιάς, εξάγουν λεπτομερή πληροφορία σχετικά με την κατάσταση των κουζινέτων από τα σήματα δόνησης. Η ανάλυση περιβλήματος βελτιώνει την ανίχνευση υψηλής συχνότητας κρούσεων που προκαλούνται από ελαττώματα των κυλιόμενων στοιχείων, επιτρέποντας τον εντοπισμό αρχικής αποφλοίδωσης ή ραγδαίας ρωγμής πριν από την εμφάνιση ορατής ζημιάς. Η σύγκριση των χαρακτηριστικών δόνησης σε πολλαπλές συναρμολογήσεις γραμμικών κουζινέτων σε παρόμοιες εφαρμογές εντοπίζει αποκλίνουσες περιπτώσεις που απαιτούν διερεύνηση, επικεντρώνοντας έτσι τους πόρους συντήρησης στα κουζινέτα που είναι πιο πιθανό να αποτύχουν. Τα αυτοματοποιημένα συστήματα παρακολούθησης με κατώφλια συναγερμού ενεργοποιούν ειδοποιήσεις όταν τα επίπεδα δόνησης υπερβαίνουν τα αποδεκτά όρια, επιτρέποντας άμεση αντίδραση προτού μικρά προβλήματα εξελιχθούν.

Παρακολούθηση Θερμοκρασίας και Θερμική Ανάλυση

Η παρακολούθηση της θερμοκρασίας εντοπίζει αυξήσεις της τριβής, προβλήματα λίπανσης και συνθήκες υπερφόρτωσης που προκαλούν θέρμανση στις συναρμογές γραμμικών εδράνων. Οι αισθητήρες επαφής θερμοκρασίας, η υπέρυθρη θερμογραφία ή οι κάμερες θερμικής απεικόνισης εντοπίζουν αυξήσεις της θερμοκρασίας που υποδηλώνουν εμφανιζόμενα προβλήματα. Η καθιέρωση φυσιολογικών εύρων λειτουργικής θερμοκρασίας για συγκεκριμένες εφαρμογές δημιουργεί βάσεις σύγκρισης, με τις αποκλίσεις να προκαλούν έρευνα και διορθωτικές ενέργειες. Οι διαφορές θερμοκρασίας μεταξύ παρόμοιων εδράνων που λειτουργούν σε συγκρίσιμες συνθήκες επισημαίνουν συγκεκριμένες συναρμογές που υφίστανται ανώμαλη τριβή ή ανεπαρκή λίπανση.

Η θερμική εξέλιξη σε σχέση με τον χρόνο αποκαλύπτει σταδιακή φθορά, καθώς η φθορά αυξάνει την τριβή και μειώνει την αποδοτικότητα της απομάκρυνσης της θερμότητας. Αιφνίδιες αυξήσεις της θερμοκρασίας υποδηλώνουν οξεία προβλήματα, όπως αποτυχία λίπανσης, εισχώρηση ρύπων ή γεγονότα υπερφόρτωσης, τα οποία απαιτούν άμεση προσοχή. Η συσχέτιση των δεδομένων θερμοκρασίας με λειτουργικές παραμέτρους, όπως οι κύκλοι φόρτισης, οι αλλαγές ταχύτητας και οι συνθήκες περιβάλλοντος, βοηθά στον εντοπισμό των ριζικών αιτιών και στη βελτιστοποίηση των λειτουργικών παραμέτρων για την ελαχιστοποίηση του θερμικού στρες. Η ενσωμάτωση της παρακολούθησης της θερμοκρασίας με άλλους δείκτες κατάστασης, όπως η δόνηση και η ακουστική εκπομπή, δημιουργεί μια εκτενή αξιολόγηση της κατάστασης των κιβωτίων κύλισης, η οποία βελτιώνει την ακρίβεια της διάγνωσης.

Ακουστική Εκπομπή και Υπερηχητική Ανίχνευση

Η παρακολούθηση της ακουστικής εκπομπής εντοπίζει υψηλής συχνότητας κύματα τάσης που παράγονται από τη διάδοση ρωγμών, φαινόμενα αποφλοίωσης και τριβικά φαινόμενα σε γραμμικά συστήματα εδράνων. Αυτή η τεχνική εντοπίζει αναπτυσσόμενες βλάβες σε πολύ πρώιμα στάδια, όταν η ζημιά παραμένει τοπικοποιημένη και μπορεί να ληφθεί διορθωτική ενέργεια για να αποτραπεί η καταστροφική αστοχία. Οι υπερηχητικοί αισθητήρες εντοπίζουν αλλαγές στα επίπεδα τριβής και στο πάχος του λιπαντικού φιλμ, παρέχοντας πρώιμη προειδοποίηση για την εξασθένιση του λιπαντικού πριν από την εμφάνιση ενδείξεων σε θερμοκρασία ή δονήσεις. Η ακουστική παρακολούθηση συμπληρώνει την παραδοσιακή ανάλυση δονήσεων εντοπίζοντας φαινόμενα που συμβαίνουν σε συχνότητες υψηλότερες από το εύρος συχνοτήτων των συμβατικών επιταχυνσιομέτρων.

Τα φορητά υπερηχητικά όργανα επιτρέπουν τη γρήγορη αξιολόγηση της κατάστασης των κιβωτίων κύλισης κατά τη διάρκεια των συνήθων εργασιών συντήρησης, χωρίς να απαιτείται η μόνιμη εγκατάσταση αισθητήρων. Η σύγκριση των χαρακτηριστικών πλάτους και συχνότητας των υπερηχητικών σημάτων μεταξύ διαφόρων κιβωτίων κύλισης εντοπίζει ανωμαλίες που απαιτούν λεπτομερή διερεύνηση. Η καθιέρωση κλιμακών σοβαρότητας της κατάστασης βάσει των χαρακτηριστικών των υπερηχητικών σημάτων βοηθά το προσωπικό συντήρησης να προτεραιοποιεί τις παρεμβάσεις και να προγραμματίζει τις επισκευές πριν από την εμφάνιση βλαβών. Η εκπαίδευση των ομάδων συντήρησης στην ερμηνεία των ακουστικών υπογραφών αναπτύσσει την οργανωσιακή ικανότητα για προληπτική διαχείριση κιβωτίων κύλισης, προεκτείνοντας τη διάρκεια ζωής του εξοπλισμού και μειώνοντας τις απρόβλεπτες διακοπές λειτουργίας.

Βελτιστοποίηση του Σχεδιασμού και Καλύτερες Πρακτικές Μηχανικής Εφαρμογής

Κατάλληλη Επιλογή και Διαστασιολόγηση Κιβωτίων Κύλισης

Η επιλογή συστημάτων γραμμικών κουζινέτων με επαρκή φέρουσα ικανότητα, κατάλληλα επίπεδα ακρίβειας και προσαρμοστικές διατάξεις σφράγισης για συγκεκριμένες εφαρμογές αποτρέπει πρόωρες αστοχίες που οφείλονται σε ανεπάρκεια των προδιαγραφών. Οι υπολογισμοί φόρτισης πρέπει να λαμβάνουν υπόψη τα στατικά φορτία, τα δυναμικά φορτία, τις δυνάμεις επιτάχυνσης και τις εξωτερικές ροπές που θα υφίστανται οι συναρμολογήσεις κουζινέτων κατά τη λειτουργία τους. Η εφαρμογή κατάλληλων συντελεστών ασφαλείας, βασισμένων στις συνθήκες λειτουργίας, τους κύκλους λειτουργίας και τις απαιτήσεις αξιοπιστίας, διασφαλίζει ότι τα κουζινέτα διαθέτουν επαρκή περιθώριο για να αντιμετωπίσουν τις μεταβολές φόρτισης και τις απρόβλεπτες συνθήκες. Η αναφορά στις κατατάξεις φόρτισης των κατασκευαστών, στους υπολογισμούς διάρκειας ζωής και στις οδηγίες εφαρμογής βοηθά τους μηχανικούς να λάβουν ενημερωμένες αποφάσεις επιλογής, οι οποίες εξισορροπούν τις απαιτήσεις απόδοσης με τους παράγοντες κόστους.

Η επιλογή της κλάσης ακρίβειας επηρεάζει τόσο τη διάρκεια ζωής των κυλινδρικών στηριγμάτων όσο και την απόδοση του συστήματος, με τα στηρίγματα υψηλότερης ακρίβειας να προσφέρουν καλύτερη κατανομή φορτίου και χαμηλότερη τριβή, αλλά και υψηλότερες τιμές. Η εξισορρόπηση της ακρίβειας των στηριγμάτων με τις απαιτήσεις ακρίβειας της εφαρμογής αποφεύγει την υπερπροδιαγραφή, η οποία αυξάνει το κόστος χωρίς να προσφέρει λειτουργικά οφέλη, καθώς και την υποπροδιαγραφή, η οποία θέτει σε κίνδυνο την απόδοση. Η επιλογή της διάταξης των σφραγίδων εξισορροπεί την προστασία από μόλυνση με τις απαιτήσεις τριβής και συντήρησης· οι επαφόμενες σφραγίδες παρέχουν μέγιστη προστασία, αλλά με το κόστος υψηλότερης τριβής και περιοδικής αντικατάστασης. Οι μη επαφόμενες σφραγίδες ελαχιστοποιούν την τριβή και τις ανάγκες συντήρησης, αλλά προσφέρουν μικρότερη αντοχή στη μόλυνση, επομένως απαιτείται προσεκτική αξιολόγηση της έκθεσης στο περιβάλλον.

Ολοκλήρωση Συστήματος και Σχεδιασμός Δομής Υποστήριξης

Η σχεδίαση στηριζόμενων δομών με επαρκή σκληρότητα αποτρέπει την παραμόρφωση, η οποία θα επηρέαζε την ευθυγράμμιση των γραμμικών εδράνων και θα προκαλούσε συνθήκες «κόλλησης». Η ανάλυση πεπερασμένων στοιχείων κατά τις φάσεις σχεδιασμού εντοπίζει πιθανά προβλήματα παραμόρφωσης και καθοδηγεί την ενίσχυση της δομής, ώστε να διατηρείται η ευθυγράμμιση των εδράνων υπό τα λειτουργικά φορτία. Η ελαχιστοποίηση των αποστάσεων προεξοχής (cantilever) μεταξύ των σημείων στήριξης των εδράνων μειώνει τις ροπές κάμψης και κατανέμει τα φορτία πιο ομοιόμορφα σε όλη τη διάταξη των εδράνων. Η ενσωμάτωση ρυθμιστικών διατάξεων επιτρέπει ακριβή ευθυγράμμιση κατά την εγκατάσταση και παρέχει τη δυνατότητα επαναρύθμισης, εάν η καθίζηση ή οι θερμικές επιδράσεις προκαλέσουν αλλαγές στη γεωμετρία με την πάροδο του χρόνου.

Η σχεδίαση της διεπαφής στήριξης επηρεάζει σημαντικά την απόδοση και την αξιοπιστία των γραμμικών εδράνων. Η παροχή επαρκούς επιφάνειας στήριξης κατανέμει τις δυνάμεις σύσφιξης και αποτρέπει τον τοπικό εντοπισμό τάσεων, ο οποίος θα μπορούσε να παραμορφώσει τα κουτιά των εδράνων. Η καθορισμένη κατάλληλη διάμετρος, υλικό και χαρακτηριστικά ασφάλισης των στοιχείων στήριξης διασφαλίζει ασφαλή σύνδεση που διατηρεί τη στοίχιση υπό δυναμική φόρτιση και έκθεση σε δονήσεις. Η ενσωμάτωση χαρακτηριστικών τοποθέτησης, όπως καρφιά οδήγησης ή ακριβώς λειασμένους ώμους, παρέχει ακριβή θέση που διατηρεί τη στοίχιση κατά τη συναρμολόγηση και αποτρέπει τη μετατόπιση κατά τη λειτουργία. Αυτές οι λεπτομέρειες σχεδίασης απαιτούν ελάχιστο επιπλέον κόστος κατά την κατασκευή, αλλά βελτιώνουν δραματικά την αξιοπιστία των εδράνων σε όλη τη διάρκεια ζωής τους.

Βελτιστοποίηση Παραμέτρων Λειτουργίας

Η βελτιστοποίηση των προφίλ κίνησης για την ελαχιστοποίηση των μέγιστων τιμών επιτάχυνσης και ρυθμού μεταβολής της επιτάχυνσης (jerk) μειώνει τις δυναμικές δυνάμεις που συμβάλλουν στη φθορά των γραμμικών εδράνων και στις φορτίσεις κόπωσης. Οι σύγχρονοι ελεγκτές κίνησης διαθέτουν προηγμένη σχεδίαση τροχιών, η οποία εξασφαλίζει ομαλές μεταβάσεις μεταξύ των τμημάτων κίνησης, ενώ ταυτόχρονα πληρούνται οι απαιτήσεις για τον χρόνο κύκλου. Η αξιολόγηση των συμβιβασμών μεταξύ χρόνου κύκλου και φορτίσεων εδράνων βοηθά στον εντοπισμό των παραμέτρων λειτουργίας που βελτιστοποιούν την παραγωγικότητα, διατηρώντας παράλληλα αποδεκτή διάρκεια ζωής των εδράνων. Η εφαρμογή λειτουργιών «μαλακής εκκίνησης» και «μαλακής διακοπής» εξαλείφει τις αιφνίδιες δυνάμεις κατά την έναρξη και τη λήξη της κίνησης, προεκτείνοντας τη διάρκεια ζωής των εδράνων με ελάχιστη επίδραση στη συνολική παραγωγικότητα του εξοπλισμού.

Οι στρατηγικές ισορροπίας φόρτισης κατανέμουν τις δυνάμεις σε πολλαπλές συναρμολογήσεις γραμμικών εδράνων, αντί να επικεντρώνουν τα φορτία σε μεμονωμένα εξαρτήματα. Η σχεδίαση συστημάτων με συμμετρικές διαμορφώσεις φόρτισης εξισορροπεί τη φθορά των εδράνων και επεκτείνει τη συνολική διάρκεια ζωής του συστήματος. Η ενσωμάτωση μηχανισμών κοινής ανάληψης φόρτου διασφαλίζει ότι οι τολεραντότητες κατασκευής και οι παραλλαγές στην ευθυγράμμιση δεν θα οδηγήσουν σε υπερβολική φόρτιση ενός εδράνου, ενώ τα υπόλοιπα θα παραμένουν ελαφρώς φορτωμένα. Η τακτική αξιολόγηση της κατανομής του φορτίου μέσω μετρήσεων ή ανάλυσης αναδεικνύει ευκαιρίες για προσαρμογή ή ανασχεδιασμό, οι οποίες μπορούν να επεκτείνουν σημαντικά τα διαστήματα εξυπηρέτησης των εδράνων και να μειώσουν το κόστος συντήρησης.

Συχνές Ερωτήσεις

Ποια είναι τα προειδοποιητικά σημάδια ότι ένα γραμμικό έδρανο αρχίζει να αποτυγχάνει;

Τα πρώιμα σημάδια προερχόμενης αποτυχίας γραμμικών εδράνων περιλαμβάνουν αυξημένα επίπεδα λειτουργικού θορύβου, ιδιαίτερα τρίξιμο ή βουητό ήχους που υποδηλώνουν ζημιά στην επιφάνεια ή μόλυνση. Η τραχιά ή ασυνεπής αίσθηση κίνησης κατά την χειροκίνητη μετακίνηση υποδηλώνει φθορά ή ζημιά στα κυλιόμενα στοιχεία και στις διαδρομές κύλισης. Η αύξηση της θερμοκρασίας λειτουργίας πάνω από τα φυσιολογικά επίπεδα βάσης υποδηλώνει αυξημένη τριβή λόγω προβλημάτων λίπανσης ή προόδου της φθοράς. Η ορατή μόλυνση γύρω από τα σφραγίσματα ή ενδείξεις διαρροής λιπαντικού υποδηλώνουν υποβάθμιση των σφραγισμάτων, η οποία θα επιτρέψει την είσοδο μολυσματικών παραγόντων. Τέλος, η μειούμενη ακρίβεια θέσης ή επαναληψιμότητας υποδηλώνει συχνά φθορά του εδράνου που έχει προχωρήσει σε σημείο να επηρεάζει τη γεωμετρική ακρίβεια.

Πόσο συχνά πρέπει να ελέγχονται και να συντηρούνται τα συστήματα γραμμικών εδράνων;

Η συχνότητα επιθεώρησης και συντήρησης εξαρτάται από τις συνθήκες λειτουργίας, την έκθεση στο περιβάλλον και το βαθμό σοβαρότητας του κύκλου λειτουργίας. Σε κρίσιμες εφαρμογές που λειτουργούν σε απαιτητικά περιβάλλοντα, ενδέχεται να απαιτούνται εβδομαδιαίες οπτικές επιθεωρήσεις και μηνιαίες λεπτομερείς αξιολογήσεις, συμπεριλαμβανομένων μετρήσεων δόνησης και ελέγχων λίπανσης. Σε εφαρμογές με μέτριο φορτίο εργασίας που λειτουργούν σε ελεγχόμενα περιβάλλοντα, οι διάρκειες μεταξύ επιθεωρήσεων μπορεί να επεκταθούν σε τριμηνιαίο ή εξαμηνιαίο πρόγραμμα. Η καθιέρωση ενεργοποιητών συντήρησης βασισμένων στην κατάσταση — όπως οι ώρες λειτουργίας, ο αριθμός κύκλων ή οι παράμετροι που παρακολουθούνται — βελτιστοποιεί την κατανομή των πόρων, επικεντρώνοντας την προσοχή σε εκείνα τα κουζινέτα που πραγματικά χρειάζονται συντήρηση, αντί να ακολουθείται ένα αυθαίρετο χρονοδιάγραμμα. Οι συστάσεις του κατασκευαστή αποτελούν σημεία εκκίνησης που πρέπει να προσαρμόζονται βάσει της πραγματικής εμπειρίας λειτουργίας και της ανάλυσης των ιστορικών αστοχιών.

CAN λεκάνια γραμμικά μπορούν να ανακατασκευαστούν ή να ανανεωθούν μετά την εμφάνιση φθοράς;

Οι περισσότερες σχεδιαστικές λύσεις γραμμικών εδράνων δεν είναι οικονομικά ανακατασκευάσιμες μόλις προκύψει σημαντική φθορά, καθώς οι απαιτήσεις για ακριβή λείανση και θερμική κατεργασία καθιστούν το κόστος ανακατασκευής ισοδύναμο ή ακόμη και υψηλότερο από την τιμή νέων εδράνων. Ελαφρές επιφανειακές διαβρώσεις ή ζημιές λόγω μόλυνσης μπορεί ενδεχομένως να αντιμετωπιστούν μέσω καθαρισμού και επαναλίπανσης, εφόσον τα έδρανα δεν έχουν υποστεί πραγματική φθορά των ακριβών επιφανειών. Η αντικατάσταση του άξονα αποτελεί μια οικονομική εναλλακτική λύση ανακατασκευής όταν οι άξονες των γραμμικών εδράνων παρουσιάζουν φθορά, αλλά τα μπλοκ των εδράνων παραμένουν λειτουργικά. Σε εφαρμογές υψηλής αξίας και ειδικού χαρακτήρα με προσαρμοστικά σχέδια εδράνων, τα προγράμματα ανακατασκευής των κατασκευαστών μπορεί να προσφέρουν βιώσιμες οικονομικές εναλλακτικές λύσεις σε σύγκριση με την πλήρη αντικατάσταση, παρόλο που τα περισσότερα τυποποιημένα έδρανα από κατάλογο αντικαθίστανται αντί να ανακατασκευάζονται όταν επιτευχθούν τα όρια φθοράς.

Ποια είναι η τυπική προσδόκιμη διάρκεια ζωής των συστημάτων γραμμικών εδράνων όταν διατηρούνται κατάλληλα;

Η διάρκεια ζωής ποικίλλει σημαντικά ανάλογα με τις συνθήκες λειτουργίας, το φορτίο, την ταχύτητα και την ποιότητα της συντήρησης, γεγονός που καθιστά δύσκολη τη διατύπωση γενικών συμπερασμάτων χωρίς συγκεκριμένες λεπτομέρειες εφαρμογής. Υπό ιδανικές συνθήκες, με κατάλληλο φορτίο, λίπανση και έλεγχο της μόλυνσης, τα συστήματα γραμμικών εδράνων επιτυγχάνουν συνήθως 20.000 έως 50.000 χιλιόμετρα διαδρομής ή περισσότερο. Εφαρμογές υψηλής ταχύτητας ή με μεγάλο φορτίο μπορεί να μειώσουν την αναμενόμενη διάρκεια ζωής σε 10.000 χιλιόμετρα ή λιγότερο, ενώ εφαρμογές με ελαφρύ φορτίο και υψηλή ακρίβεια σε καθαρά περιβάλλοντα μπορούν κατά περίπτωση να υπερβαίνουν τα 100.000 χιλιόμετρα. Οι υπολογισμοί διάρκειας ζωής των κατασκευαστών, βασισμένοι στις ονομαστικές τιμές φόρτισης και τις παραμέτρους λειτουργίας, παρέχουν εκτιμώμενες τιμές L10, οι οποίες αντιπροσωπεύουν την απόσταση διαδρομής στην οποία αναμένεται ότι το 10% του πληθυσμού των εδράνων θα παρουσιάσει αστοχία λόγω κόπωσης, προσφέροντας χρήσιμες κατευθυντήριες γραμμές για τον προγραμματισμό συντήρησης και τη διαχείριση αποθεμάτων ανταλλακτικών.
